Машинка для стрижки овец
Номер патента: 2412
Опубликовано: 15.09.1995
Авторы: Шеронин Геннадий Васильевич, Магизов Минахтас Киямутдинович
Формула / Реферат
Сущность изобретения: машинка для стрижки овец. содержит выполненный в виде рукоятки корпус, размещенные в нем гребенки, нажимной механизм, режущий нож, кинематически связанный посредством рычага, кривошипа и шестеренчатого редуктора с электродвигателем, размещенным в разъемной части корпуса, имеющей опорные элементы для вала электродвигателя. имеет набор шестерен для редуктора заданного диаметра и набор промежуточных эксцентриковых шайб с соответствующим шестерням межцентровым расстоянием с выемками для опорных элементов вала электродвигателя и выступами для фиксации положения разъемной части корпуса. Промежуточные эксцентриковые шайбы выполнены наборными.
Текст

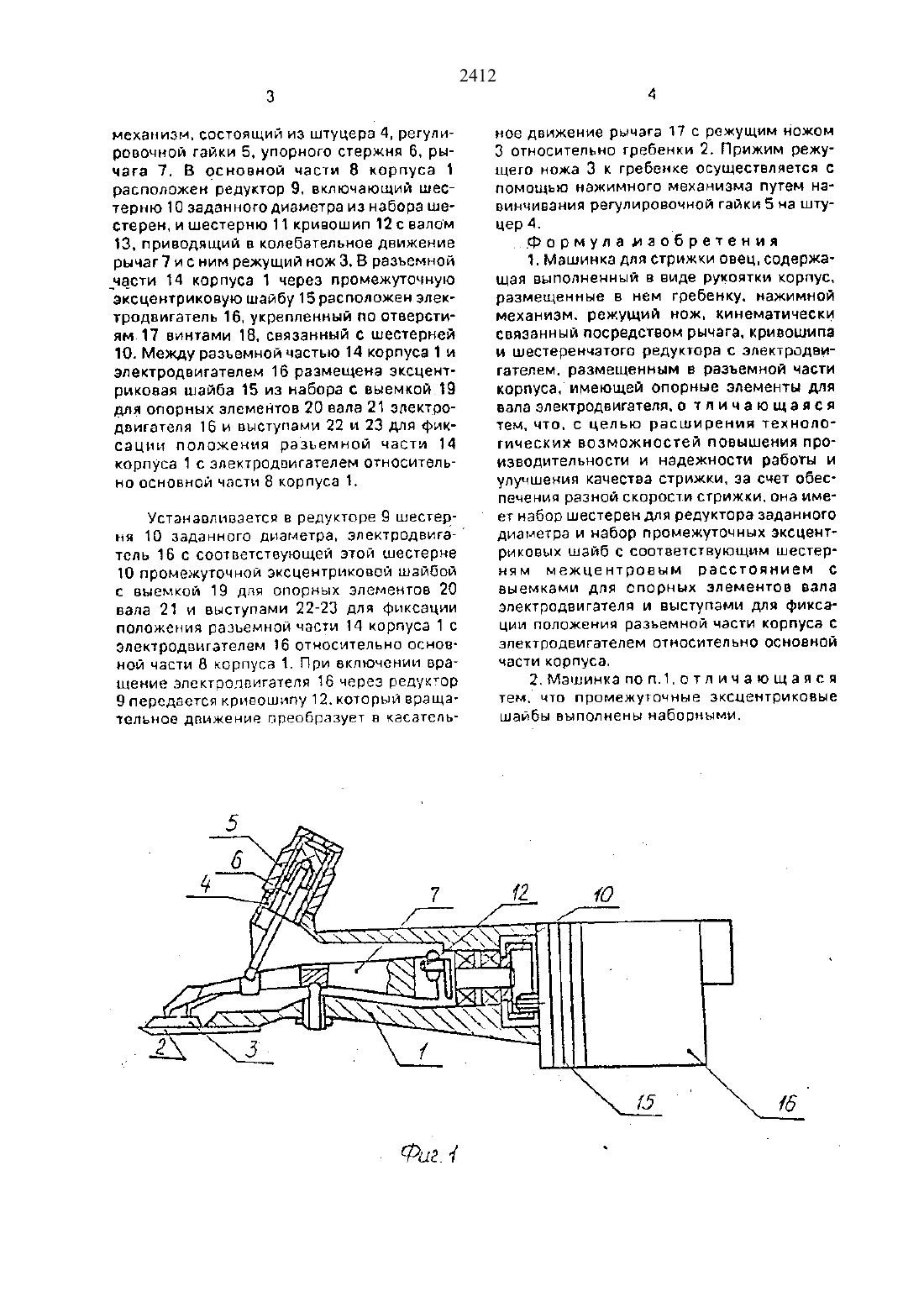

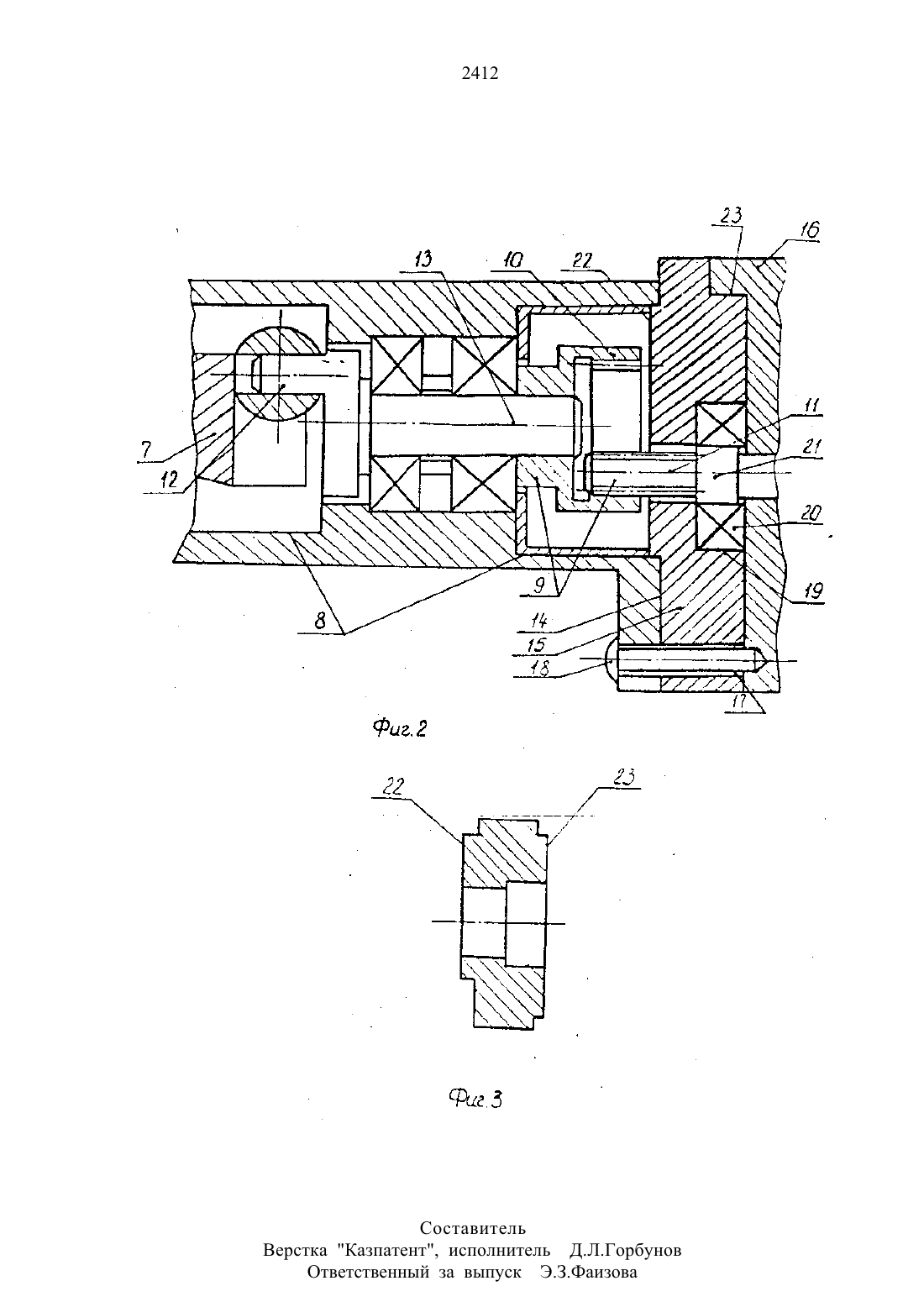

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) МАШИНКА ДЛЯ СТРИЖКИ ОВЕЦ(57) Сущность изобретения машинка для стрижки овец. содержит выполненный в внде рукоятки корпус. размещенные в нем гребенки. нажимной меранизм. режущий нож. кинематически связанный посредством ры дИзобретение относится к сельскому козяйству и может быть использовано при машинной стрижке овец со отрицательными агрегатами ЗСА-Б/ОО. СА-Ч/ОО. СА 12/200 А. .Цель изобретения расширение текнологических возможностей повышения проиаводительности и надежности работы и улучшения качества стрижки.Наличие набора шестерен для редуктора заданного диаметра и набора промежуточных аксцентриковык шайб с соответствующим шестерням межцентровым расстоянием с выемками для опорных элементов вала электродвигателя и выступами для фиксации положения разъемной части корпуса с электродвигателем относитепьнопосновной части корпуса. когда промежуточные эксцентриковые шайбы выполнены наборными. позволяет за счет обеспечения разной скорости стрижки расширить технологические возможности повышения производительности и надеж 2чага. кривошипа и шестеренчатого редуктора с электродвигателем. размещенным в разъемной части корпуса. имеющей опорные элементы дляйвала электродвигателя. имеет набор шестерен для редуктора заданного диаметра и набор промежуточных эксцентриковых шайб с соответствующим шестерням межцентровым расстоянием с выемками. для опорнык элементов вала электродвигателя и выступами для фиксации положения разъемной части корпуса,Промежуточные эксцентриковые шайбы выполнены наборными. 1 э.п. ф-пы. 3 ил.ности работы и улучшить качество стрижки. Как следствие. это приводит к снижению удельного расхода электроэнергии. снижению затрат труда при стрижке за час сменного времени. снижению прямых эксплуатационных затрат за час эксплуатационного времени. Соответственно. это приводит к снижению удельных капвложений.Увеличение скорости режущего ножа.способствует снижению усилий. приходящихся на руку стригаля при преодолении сопротивления во время вхождения в нее работающей машины.На фиг.1 помещен общий вид машинки с приводом режущего ножа в колебательное возврате-поступательное движение от кривошипа на фнг.2 помещен вид шестерни и эксцентриковой шайбы не фиг.3 помещена эксцентриковая шайба.Машинка содержит корпус 1. служащий рукояткой машинки. в котором расположены гребенка 2. режущий нож 3. нажимноймеханизм. состоящий из штуцера 4, регулировочной гайки 5. упорного стержня Б. рычага 7. В основной части 8 корпуса 1 расположен редуктор 9. включающий шестерню 10 заданного диаметра из набора шестерен. и шестерню 11 кривошип 12 с валом 13. приводящий в колебательное движение рычаг и с ним режущий нож 3. В разъемной части 14 корпуса 1 через промежуточную эксцентриковую шайбу 15 расположен электродвигатель 16. укрепленный по отверстиям 17 винтами 18. связанный с шестерней 10. Между разъемной частью 14 корпуса 1 и электродвигателем 16 размещена эксцентриковая шайба 15 из набора с выемкой.19 для опорных элементов 20 вала 21 электродвигателя 16 и выступами 22 и 23 для фиксации положения разьемной части 14 корпуса 1 с электродвигателем относительно основной части 8 корпуса 1.топь 16 с соответствующей этой шестерне 10 промежуточной эксцентриковой шайбой с выемкой 19 для опорных элементов 20 вала 21 и выступами 22-23 для фиксации положения разъемной части 14 корпуса 1 с электродвигателем 16 относительно основной части В корпуса 1. При включении вращение элоктоодвитателя 16 через редуктор 9 передается кривошипу 12. который вращательное движение преобразует в касательное движение рычага 17 с режущим ножом 3 относительно гребенки 2, Прижим режущего ножа 3 к гребенка осуществляется с помощью нажимного механизма путем навинчивания регулировочной гайки 5 на штуцер 4. Формуламаобретения1. Машинка для стрижки овец. содержащая выполненный в виде рукоятки корпус. размещенные в нем гребенку. нажимной механизм. режущий нож. кинематически связанный посредством рычага. кривошипа и шестеренчатого редуктора с электродвигателем. размещенным в разъемной части корпуса. имеющей опорные элементы для вала электродвигателя. о т л и ч а ю щ а я с я тем. что. с целью расширения технологических возможностей повышения производитепьности и надежности работы и улучшения качества стрижки. за счет обеспечения разной скорости стрижки. она имеет набор шестерен для редуктора заданного диаметра и набор промежуточных эксцентриковык шайб с соответствующим шестерням межцентровым расстоянием с выемками для опорных элементов вала электродвигателя и выступами для фиксации положения рззьемнои части корпуса с электродвигателем относительно основной части корпуса.2. Машинка поп.1.отл ичающаяся тем. что промежуточные эксцентриковые шаибы выполнены наборными.
