Устройство для вентиляции транспортного средства

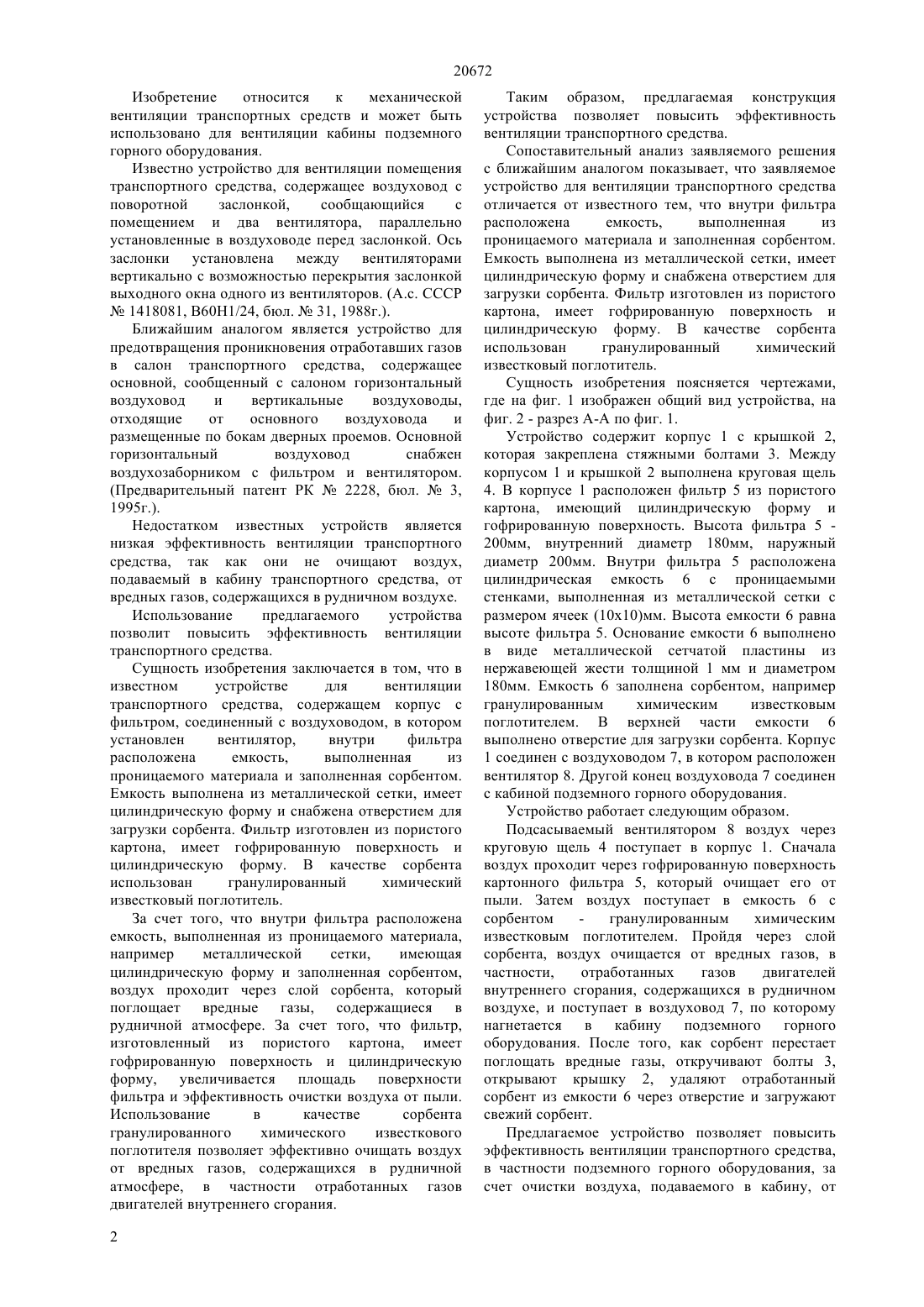

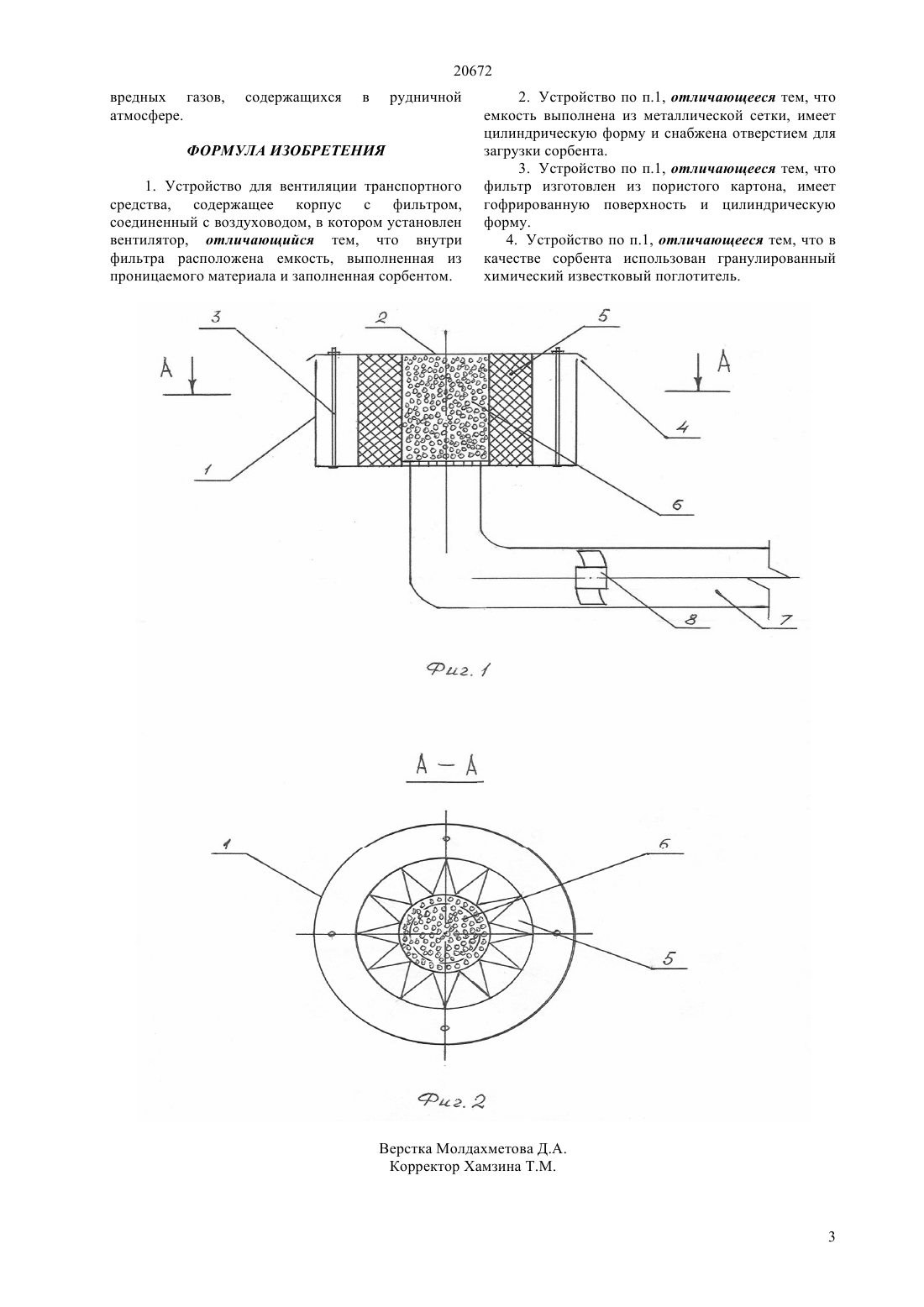

(51) 60 1/24 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Использование предлагаемого устройства позволит повысить эффективность вентиляции транспортного средства. Устройство содержит корпус с фильтром,соединенный с воздуховодом, в котором установлен вентилятор. Внутри фильтра расположена емкость,выполненная из проницаемого материала и заполненная сорбентом. Емкость выполнена из металлической сетки, имеет цилиндрическую форму и снабжена отверстием для загрузки сорбента. Фильтр изготовлен из пористого картона, имеет гофрированную поверхность и цилиндрическую форму. В качестве сорбента использован гранулированный химический известковый поглотитель.(73) Акционерное общество Жезказганский университет им. О.А. Байконурова(56) Предварительный патент РК 2228 , б.3,1995(54) УСТРОЙСТВО ДЛЯ ВЕНТИЛЯЦИИ ТРАНСПОРТНОГО СРЕДСТВА(57) Изобретение относится к механической вентиляции транспортных средств и может быть использовано для вентиляции кабины подземного горного оборудования. 20672 Изобретение относится к механической вентиляции транспортных средств и может быть использовано для вентиляции кабины подземного горного оборудования. Известно устройство для вентиляции помещения транспортного средства, содержащее воздуховод с поворотной заслонкой,сообщающийся с помещением и два вентилятора, параллельно установленные в воздуховоде перед заслонкой. Ось заслонки установлена между вентиляторами вертикально с возможностью перекрытия заслонкой выходного окна одного из вентиляторов. (А.с. СССР 1418081, В 60 Н 1/24, бюл.31, 1988 г.). Ближайшим аналогом является устройство для предотвращения проникновения отработавших газов в салон транспортного средства, содержащее основной, сообщенный с салоном горизонтальный воздуховод и вертикальные воздуховоды,отходящие от основного воздуховода и размещенные по бокам дверных проемов. Основной горизонтальный воздуховод снабжен воздухозаборником с фильтром и вентилятором.(Предварительный патент РК 2228, бюл.3,1995 г.). Недостатком известных устройств является низкая эффективность вентиляции транспортного средства, так как они не очищают воздух,подаваемый в кабину транспортного средства, от вредных газов, содержащихся в рудничном воздухе. Использование предлагаемого устройства позволит повысить эффективность вентиляции транспортного средства. Сущность изобретения заключается в том, что в известном устройстве для вентиляции транспортного средства, содержащем корпус с фильтром, соединенный с воздуховодом, в котором установлен вентилятор,внутри фильтра расположена емкость,выполненная из проницаемого материала и заполненная сорбентом. Емкость выполнена из металлической сетки, имеет цилиндрическую форму и снабжена отверстием для загрузки сорбента. Фильтр изготовлен из пористого картона, имеет гофрированную поверхность и цилиндрическую форму. В качестве сорбента использован гранулированный химический известковый поглотитель. За счет того, что внутри фильтра расположена емкость, выполненная из проницаемого материала,например металлической сетки,имеющая цилиндрическую форму и заполненная сорбентом,воздух проходит через слой сорбента, который поглощает вредные газы, содержащиеся в рудничной атмосфере. За счет того, что фильтр,изготовленный из пористого картона, имеет гофрированную поверхность и цилиндрическую форму, увеличивается площадь поверхности фильтра и эффективность очистки воздуха от пыли. Использование в качестве сорбента гранулированного химического известкового поглотителя позволяет эффективно очищать воздух от вредных газов, содержащихся в рудничной атмосфере, в частности отработанных газов двигателей внутреннего сгорания. 2 Таким образом, предлагаемая конструкция устройства позволяет повысить эффективность вентиляции транспортного средства. Сопоставительный анализ заявляемого решения с ближайшим аналогом показывает, что заявляемое устройство для вентиляции транспортного средства отличается от известного тем, что внутри фильтра расположена емкость,выполненная из проницаемого материала и заполненная сорбентом. Емкость выполнена из металлической сетки, имеет цилиндрическую форму и снабжена отверстием для загрузки сорбента. Фильтр изготовлен из пористого картона, имеет гофрированную поверхность и цилиндрическую форму. В качестве сорбента использован гранулированный химический известковый поглотитель. Сущность изобретения поясняется чертежами,где на фиг. 1 изображен общий вид устройства, на фиг. 2 - разрез А-А по фиг. 1. Устройство содержит корпус 1 с крышкой 2,которая закреплена стяжными болтами 3. Между корпусом 1 и крышкой 2 выполнена круговая щель 4. В корпусе 1 расположен фильтр 5 из пористого картона, имеющий цилиндрическую форму и гофрированную поверхность. Высота фильтра 5 200 мм, внутренний диаметр 180 мм, наружный диаметр 200 мм. Внутри фильтра 5 расположена цилиндрическая емкость 6 с проницаемыми стенками, выполненная из металлической сетки с размером ячеек (10 х 10)мм. Высота емкости 6 равна высоте фильтра 5. Основание емкости 6 выполнено в виде металлической сетчатой пластины из нержавеющей жести толщиной 1 мм и диаметром 180 мм. Емкость 6 заполнена сорбентом, например гранулированным химическим известковым поглотителем. В верхней части емкости 6 выполнено отверстие для загрузки сорбента. Корпус 1 соединен с воздуховодом 7, в котором расположен вентилятор 8. Другой конец воздуховода 7 соединен с кабиной подземного горного оборудования. Устройство работает следующим образом. Подсасываемый вентилятором 8 воздух через круговую щель 4 поступает в корпус 1. Сначала воздух проходит через гофрированную поверхность картонного фильтра 5, который очищает его от пыли. Затем воздух поступает в емкость 6 с сорбентом гранулированным химическим известковым поглотителем. Пройдя через слой сорбента, воздух очищается от вредных газов, в частности,отработанных газов двигателей внутреннего сгорания, содержащихся в рудничном воздухе, и поступает в воздуховод 7, по которому нагнетается в кабину подземного горного оборудования. После того, как сорбент перестает поглощать вредные газы, откручивают болты 3,открывают крышку 2, удаляют отработанный сорбент из емкости 6 через отверстие и загружают свежий сорбент. Предлагаемое устройство позволяет повысить эффективность вентиляции транспортного средства,в частности подземного горного оборудования, за счет очистки воздуха, подаваемого в кабину, от ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для вентиляции транспортного средства, содержащее корпус с фильтром,соединенный с воздуховодом, в котором установлен вентилятор, отличающийся тем, что внутри фильтра расположена емкость, выполненная из проницаемого материала и заполненная сорбентом. 2. Устройство по п.1, отличающееся тем, что емкость выполнена из металлической сетки, имеет цилиндрическую форму и снабжена отверстием для загрузки сорбента. 3. Устройство по п.1, отличающееся тем, что фильтр изготовлен из пористого картона, имеет гофрированную поверхность и цилиндрическую форму. 4. Устройство по п.1, отличающееся тем, что в качестве сорбента использован гранулированный химический известковый поглотитель.
