Переносное устройство для мойки наружной поверхности транспортных средств

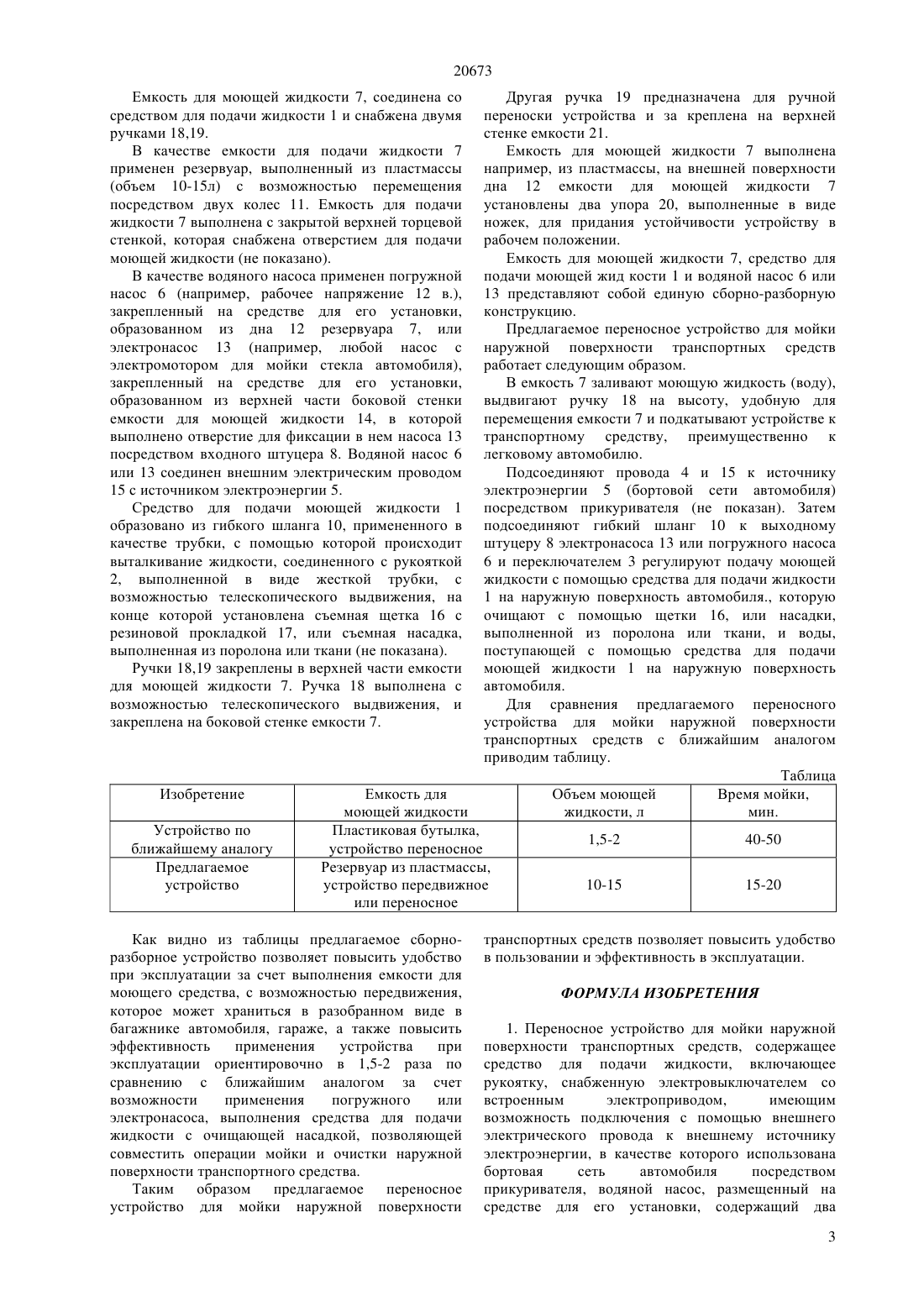

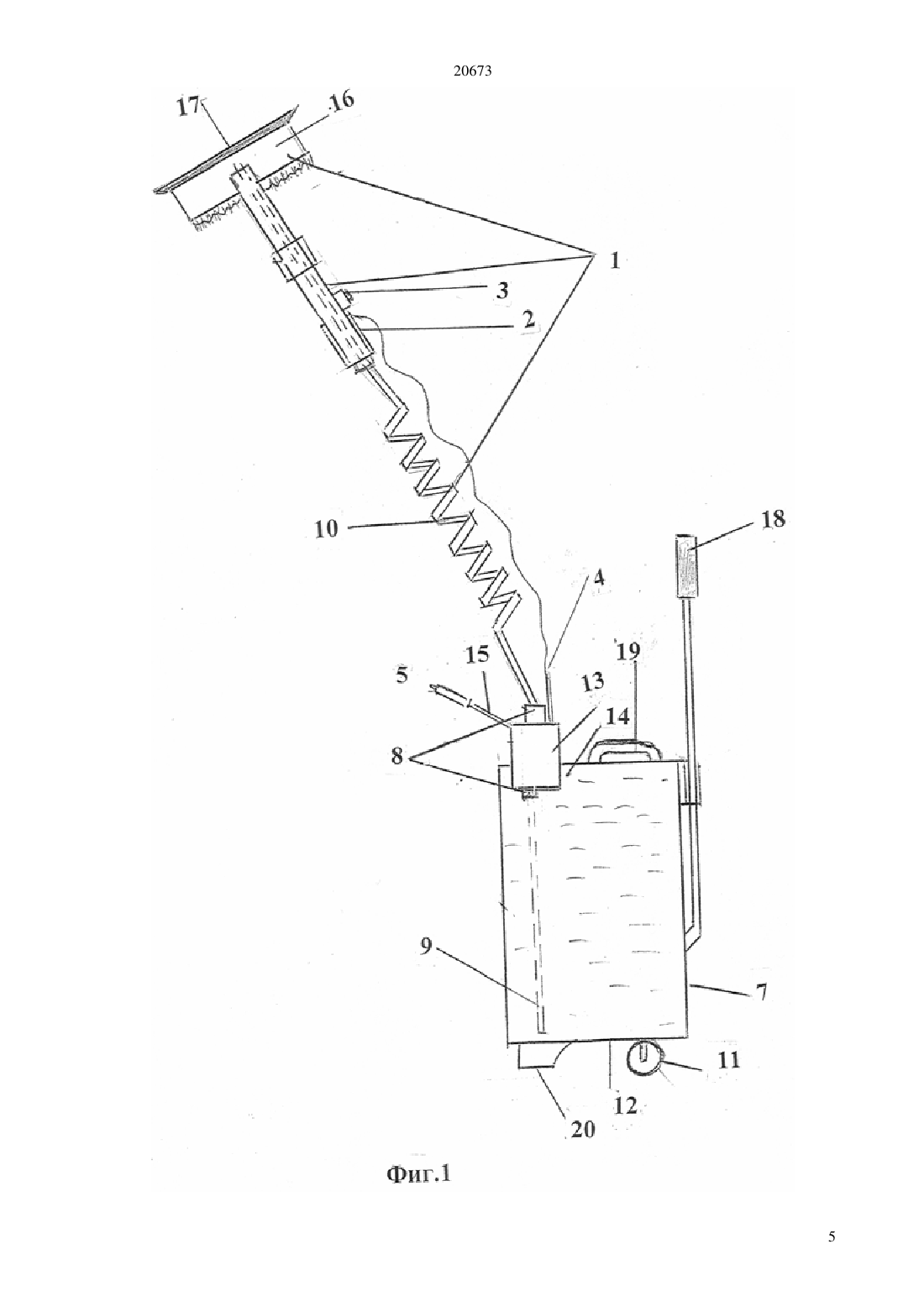

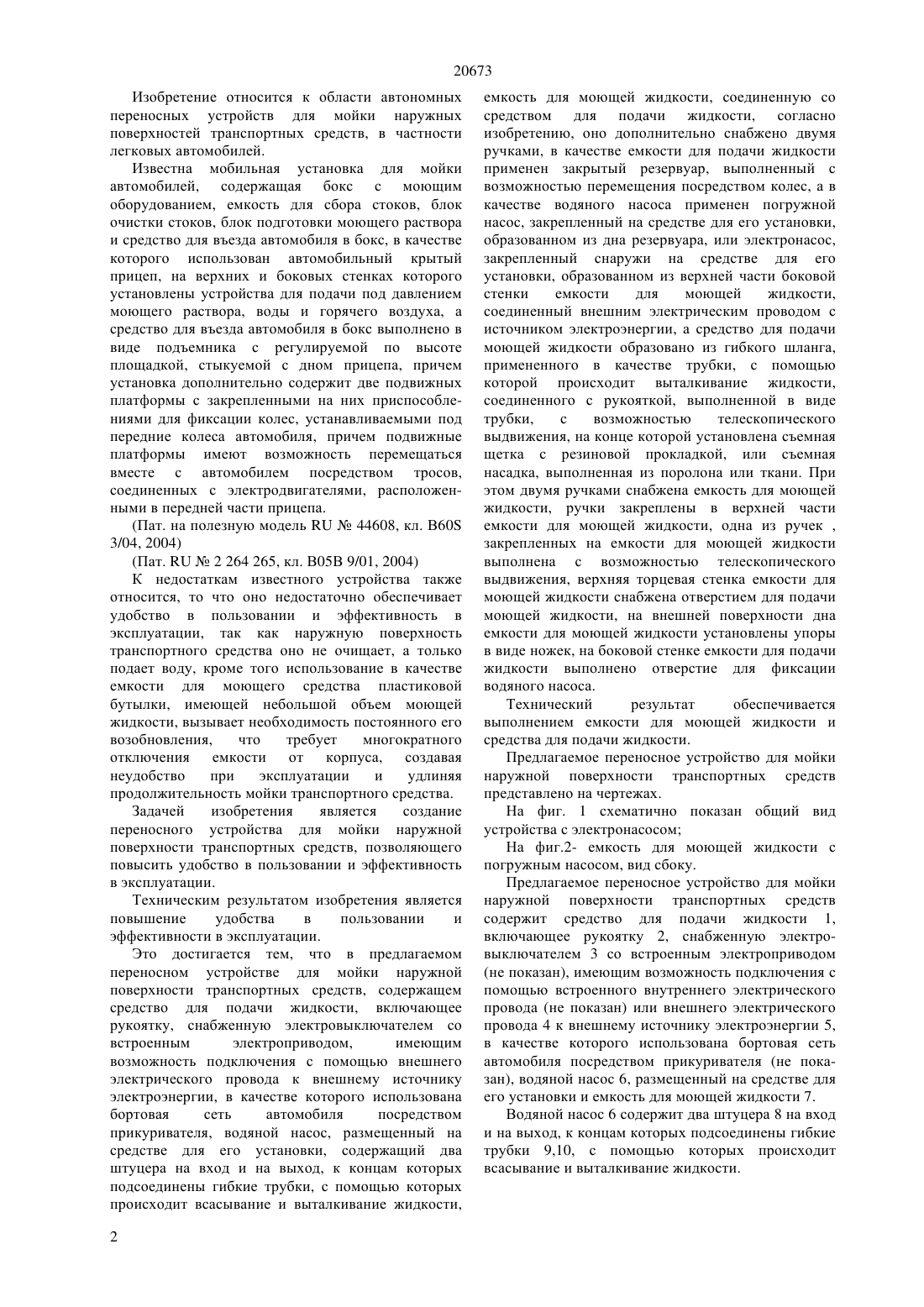

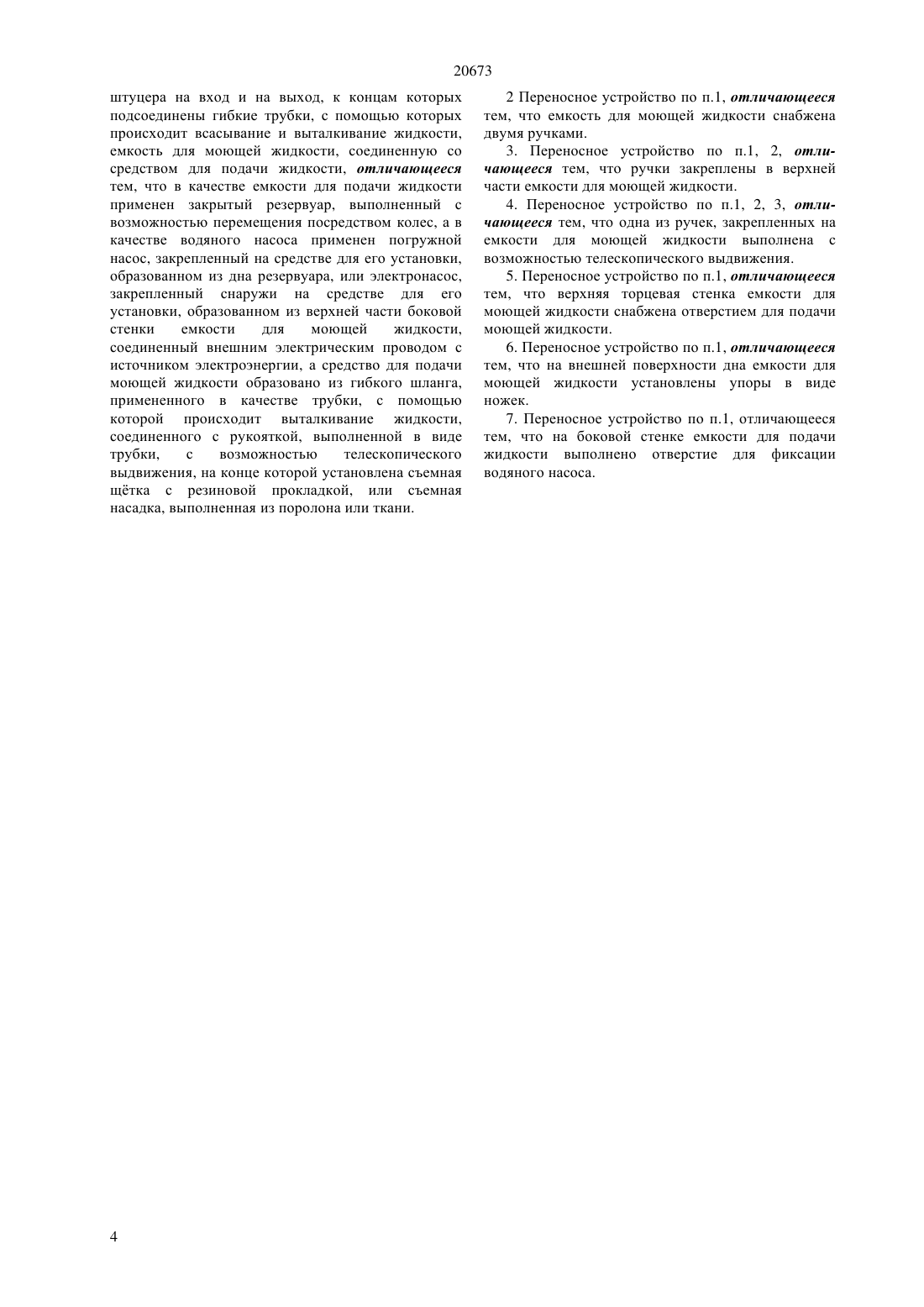

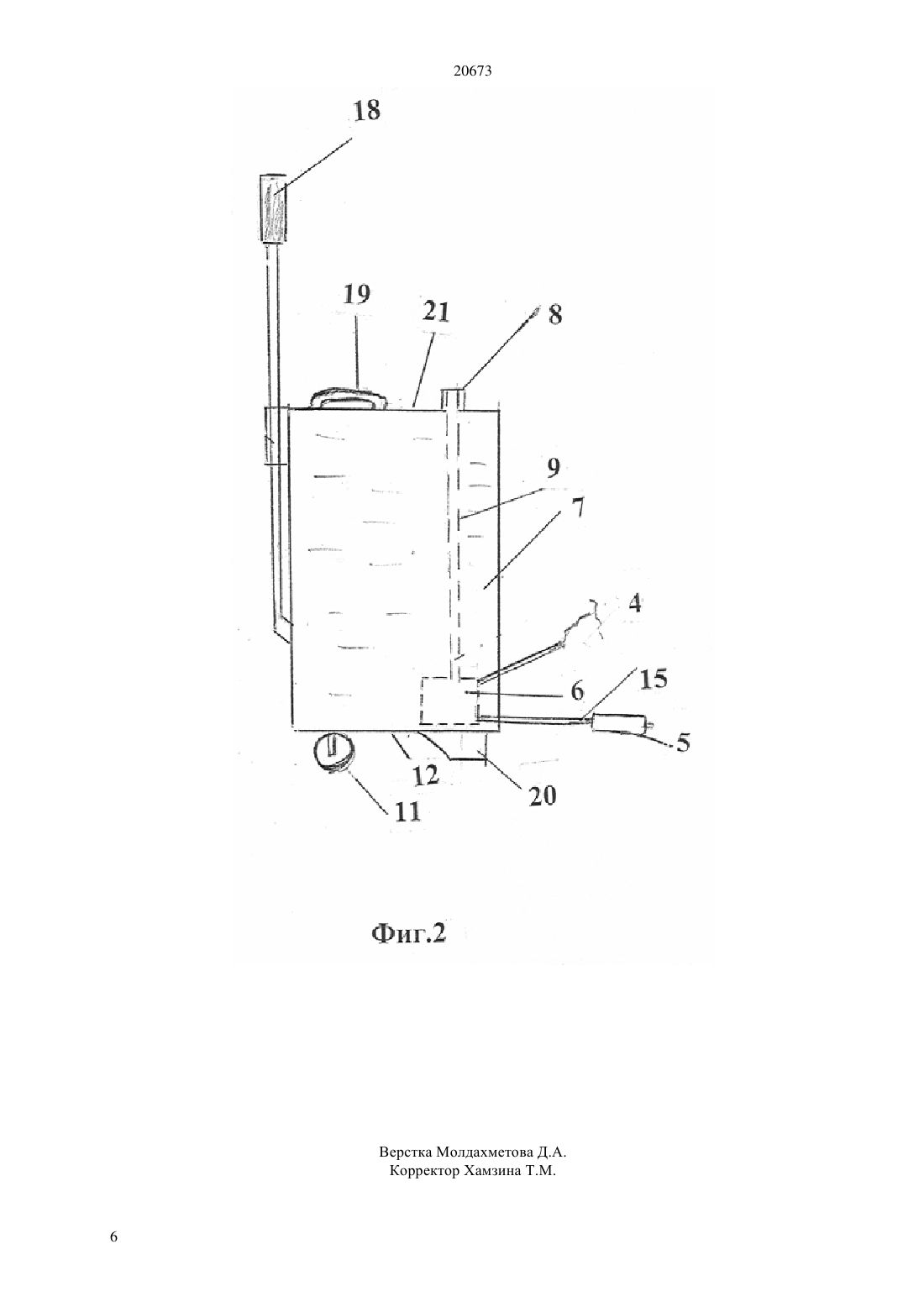

(51) 60 3/04 (2006.01) 05 9/00 (2006.01) 05 9/01 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ жидкости применен закрытый резервуар,выполненный с возможностью перемещения посредством колес, а в качестве водяного насоса применен погружной насос, закрепленный на средстве для его установки, образованном из дна резервуара, или электронасос, закрепленный снаружи на средстве для его установки,образованном из верхней части боковой стенки емкости для моющей жидкости, соединенный внешним электрическим проводом с источником электроэнергии, а средство для подачи моющей жидкости образовано из гибкого шланга,примененного в качестве трубки, с помощью которой происходит выталкивание жидкости,соединенного с рукояткой, выполненной в виде трубки,с возможностью телескопического выдвижения, на конце которой установлена съемная щетка с резиновой прокладкой, или съемная насадка, выполненная из поролона или ткани. При этом емкость для моющей жидкости снабжена двумя ручками, которые закреплены Е верхней части емкости для моющей жидкости, одна из ручек ,закрепленных на емкости для моющей жидкости выполнена с возможностью телескопического выдвижения, верхняя торцевая стенка емкости для моющей жидкости снабжена отверстием для подачи моющей жидкости, на внешней поверхности дна емкости для моющей жидкости установлены упоры в виде ножек, на боковой стенке емкости для подачи жидкости выполнено отверстие для фиксации водяного насоса.(54) ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛЯ МОЙКИ НАРУЖНОЙ ПОВЕРХНОСТИ ТРАНСПОРТНЫХ СРЕДСТВ(57) Изобретение относится к области автономных переносных устройств для мойки наружных поверхностей транспортных средств, в частности легковых автомобилей. Техническим результатом изобретения является повышение удобства в пользовании и эффективности в эксплуатации. Это достигается тем, что в предлагаемом переносном устройстве для мойки наружной поверхности транспортных средств, содержащем средство для подачи жидкости, включающее рукоятку, снабженную электровыключателем со встроенным электроприводом,имеющим возможность подключения с помощью внешнего электрического провода к внешнему источнику электроэнергии, в качестве которого использована бортовая сеть автомобиля посредством прикуривателя, водяной насос, размещенный на средстве для его установки, содержащий два штуцера на вход и на выход, к концам которых подсоединены гибкие трубки, с помощью которых происходит всасывание и выталкивание жидкости,емкость для моющей жидкости, соединенную со средством для подачи жидкости, согласно изобретению, в качестве емкости для подачи 20673 Изобретение относится к области автономных переносных устройств для мойки наружных поверхностей транспортных средств, в частности легковых автомобилей. Известна мобильная установка для мойки автомобилей, содержащая бокс с моющим оборудованием, емкость для сбора стоков, блок очистки стоков, блок подготовки моющего раствора и средство для въезда автомобиля в бокс, в качестве которого использован автомобильный крытый прицеп, на верхних и боковых стенках которого установлены устройства для подачи под давлением моющего раствора, воды и горячего воздуха, а средство для въезда автомобиля в бокс выполнено в виде подъемника с регулируемой по высоте площадкой, стыкуемой с дном прицепа, причем установка дополнительно содержит две подвижных платформы с закрепленными на них приспособлениями для фиксации колес, устанавливаемыми под передние колеса автомобиля, причем подвижные платформы имеют возможность перемещаться вместе с автомобилем посредством тросов,соединенных с электродвигателями, расположенными в передней части прицепа.(Пат. на полезную модель 44608, кл. В 60 3/04, 2004)(Пат.2 264 265, кл. В 05 В 9/01, 2004) К недостаткам известного устройства также относится, то что оно недостаточно обеспечивает удобство в пользовании и эффективность в эксплуатации, так как наружную поверхность транспортного средства оно не очищает, а только подает воду, кроме того использование в качестве емкости для моющего средства пластиковой бутылки, имеющей небольшой объем моющей жидкости, вызывает необходимость постоянного его возобновления,что требует многократного отключения емкости от корпуса, создавая неудобство при эксплуатации и удлиняя продолжительность мойки транспортного средства. Задачей изобретения является создание переносного устройства для мойки наружной поверхности транспортных средств, позволяющего повысить удобство в пользовании и эффективность в эксплуатации. Техническим результатом изобретения является повышение удобства в пользовании и эффективности в эксплуатации. Это достигается тем, что в предлагаемом переносном устройстве для мойки наружной поверхности транспортных средств, содержащем средство для подачи жидкости, включающее рукоятку, снабженную электровыключателем со встроенным электроприводом,имеющим возможность подключения с помощью внешнего электрического провода к внешнему источнику электроэнергии, в качестве которого использована бортовая сеть автомобиля посредством прикуривателя, водяной насос, размещенный на средстве для его установки, содержащий два штуцера на вход и на выход, к концам которых подсоединены гибкие трубки, с помощью которых происходит всасывание и выталкивание жидкости,2 емкость для моющей жидкости, соединенную со средством для подачи жидкости, согласно изобретению, оно дополнительно снабжено двумя ручками, в качестве емкости для подачи жидкости применен закрытый резервуар, выполненный с возможностью перемещения посредством колес, а в качестве водяного насоса применен погружной насос, закрепленный на средстве для его установки,образованном из дна резервуара, или электронасос,закрепленный снаружи на средстве для его установки, образованном из верхней части боковой стенки емкости для моющей жидкости,соединенный внешним электрическим проводом с источником электроэнергии, а средство для подачи моющей жидкости образовано из гибкого шланга,примененного в качестве трубки, с помощью которой происходит выталкивание жидкости,соединенного с рукояткой, выполненной в виде трубки,с возможностью телескопического выдвижения, на конце которой установлена съемная щетка с резиновой прокладкой, или съемная насадка, выполненная из поролона или ткани. При этом двумя ручками снабжена емкость для моющей жидкости, ручки закреплены в верхней части емкости для моющей жидкости, одна из ручек ,закрепленных на емкости для моющей жидкости выполнена с возможностью телескопического выдвижения, верхняя торцевая стенка емкости для моющей жидкости снабжена отверстием для подачи моющей жидкости, на внешней поверхности дна емкости для моющей жидкости установлены упоры в виде ножек, на боковой стенке емкости для подачи жидкости выполнено отверстие для фиксации водяного насоса. Технический результат обеспечивается выполнением емкости для моющей жидкости и средства для подачи жидкости. Предлагаемое переносное устройство для мойки наружной поверхности транспортных средств представлено на чертежах. На фиг. 1 схематично показан общий вид устройства с электронасосом На фиг.2- емкость для моющей жидкости с погружным насосом, вид сбоку. Предлагаемое переносное устройство для мойки наружной поверхности транспортных средств содержит средство для подачи жидкости 1,включающее рукоятку 2, снабженную электровыключателем 3 со встроенным электроприводом(не показан), имеющим возможность подключения с помощью встроенного внутреннего электрического провода (не показан) или внешнего электрического провода 4 к внешнему источнику электроэнергии 5,в качестве которого использована бортовая сеть автомобиля посредством прикуривателя (не показан), водяной насос 6, размещенный на средстве для его установки и емкость для моющей жидкости 7. Водяной насос 6 содержит два штуцера 8 на вход и на выход, к концам которых подсоединены гибкие трубки 9,10, с помощью которых происходит всасывание и выталкивание жидкости. 20673 Емкость для моющей жидкости 7, соединена со средством для подачи жидкости 1 и снабжена двумя ручками 18,19. В качестве емкости для подачи жидкости 7 применен резервуар, выполненный из пластмассы(объем 10-15 л) с возможностью перемещения посредством двух колес 11. Емкость для подачи жидкости 7 выполнена с закрытой верхней торцевой стенкой, которая снабжена отверстием для подачи моющей жидкости (не показано). В качестве водяного насоса применен погружной насос 6 (например, рабочее напряжение 12 в.),закрепленный на средстве для его установки,образованном из дна 12 резервуара 7, или электронасос 13 (например, любой насос с электромотором для мойки стекла автомобиля),закрепленный на средстве для его установки,образованном из верхней части боковой стенки емкости для моющей жидкости 14, в которой выполнено отверстие для фиксации в нем насоса 13 посредством входного штуцера 8. Водяной насос 6 или 13 соединен внешним электрическим проводом 15 с источником электроэнергии 5. Средство для подачи моющей жидкости 1 образовано из гибкого шланга 10, примененного в качестве трубки, с помощью которой происходит выталкивание жидкости, соединенного с рукояткой 2, выполненной в виде жесткой трубки, с возможностью телескопического выдвижения, на конце которой установлена съемная щетка 16 с резиновой прокладкой 17, или съемная насадка,выполненная из поролона или ткани (не показана). Ручки 18,19 закреплены в верхней части емкости для моющей жидкости 7. Ручка 18 выполнена с возможностью телескопического выдвижения, и закреплена на боковой стенке емкости 7. Изобретение Устройство по ближайшему аналогу Предлагаемое устройство Другая ручка 19 предназначена для ручной переноски устройства и за креплена на верхней стенке емкости 21. Емкость для моющей жидкости 7 выполнена например, из пластмассы, на внешней поверхности дна 12 емкости для моющей жидкости 7 установлены два упора 20, выполненные в виде ножек, для придания устойчивости устройству в рабочем положении. Емкость для моющей жидкости 7, средство для подачи моющей жид кости 1 и водяной насос 6 или 13 представляют собой единую сборно-разборную конструкцию. Предлагаемое переносное устройство для мойки наружной поверхности транспортных средств работает следующим образом. В емкость 7 заливают моющую жидкость (воду),выдвигают ручку 18 на высоту, удобную для перемещения емкости 7 и подкатывают устройстве к транспортному средству, преимущественно к легковому автомобилю. Подсоединяют провода 4 и 15 к источнику электроэнергии 5 (бортовой сети автомобиля) посредством прикуривателя (не показан). Затем подсоединяют гибкий шланг 10 к выходному штуцеру 8 электронасоса 13 или погружного насоса 6 и переключателем 3 регулируют подачу моющей жидкости с помощью средства для подачи жидкости 1 на наружную поверхность автомобиля., которую очищают с помощью щетки 16, или насадки,выполненной из поролона или ткани, и воды,поступающей с помощью средства для подачи моющей жидкости 1 на наружную поверхность автомобиля. Для сравнения предлагаемого переносного устройства для мойки наружной поверхности транспортных средств с ближайшим аналогом приводим таблицу. Таблица Объем моющей Время мойки,жидкости, л мин. Емкость для моющей жидкости Пластиковая бутылка,устройство переносное Резервуар из пластмассы,устройство передвижное или переносное Как видно из таблицы предлагаемое сборноразборное устройство позволяет повысить удобство при эксплуатации за счет выполнения емкости для моющего средства, с возможностью передвижения,которое может храниться в разобранном виде в багажнике автомобиля, гараже, а также повысить эффективность применения устройства при эксплуатации ориентировочно в 1,5-2 раза по сравнению с ближайшим аналогом за счет возможности применения погружного или электронасоса, выполнения средства для подачи жидкости с очищающей насадкой, позволяющей совместить операции мойки и очистки наружной поверхности транспортного средства. Таким образом предлагаемое переносное устройство для мойки наружной поверхности транспортных средств позволяет повысить удобство в пользовании и эффективность в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Переносное устройство для мойки наружной поверхности транспортных средств, содержащее средство для подачи жидкости, включающее рукоятку, снабженную электровыключателем со встроенным электроприводом,имеющим возможность подключения с помощью внешнего электрического провода к внешнему источнику электроэнергии, в качестве которого использована бортовая сеть автомобиля посредством прикуривателя, водяной насос, размещенный на средстве для его установки, содержащий два 3 20673 штуцера на вход и на выход, к концам которых подсоединены гибкие трубки, с помощью которых происходит всасывание и выталкивание жидкости,емкость для моющей жидкости, соединенную со средством для подачи жидкости, отличающееся тем, что в качестве емкости для подачи жидкости применен закрытый резервуар, выполненный с возможностью перемещения посредством колес, а в качестве водяного насоса применен погружной насос, закрепленный на средстве для его установки,образованном из дна резервуара, или электронасос,закрепленный снаружи на средстве для его установки, образованном из верхней части боковой стенки емкости для моющей жидкости,соединенный внешним электрическим проводом с источником электроэнергии, а средство для подачи моющей жидкости образовано из гибкого шланга,примененного в качестве трубки, с помощью которой происходит выталкивание жидкости,соединенного с рукояткой, выполненной в виде трубки,с возможностью телескопического выдвижения, на конце которой установлена съемная щтка с резиновой прокладкой, или съемная насадка, выполненная из поролона или ткани. 2 Переносное устройство по п.1, отличающееся тем, что емкость для моющей жидкости снабжена двумя ручками. 3. Переносное устройство по п.1, 2, отличающееся тем, что ручки закреплены в верхней части емкости для моющей жидкости. 4. Переносное устройство по п.1, 2, 3, отличающееся тем, что одна из ручек, закрепленных на емкости для моющей жидкости выполнена с возможностью телескопического выдвижения. 5. Переносное устройство по п.1, отличающееся тем, что верхняя торцевая стенка емкости для моющей жидкости снабжена отверстием для подачи моющей жидкости. 6. Переносное устройство по п.1, отличающееся тем, что на внешней поверхности дна емкости для моющей жидкости установлены упоры в виде ножек. 7. Переносное устройство по п.1, отличающееся тем, что на боковой стенке емкости для подачи жидкости выполнено отверстие для фиксации водяного насоса.
