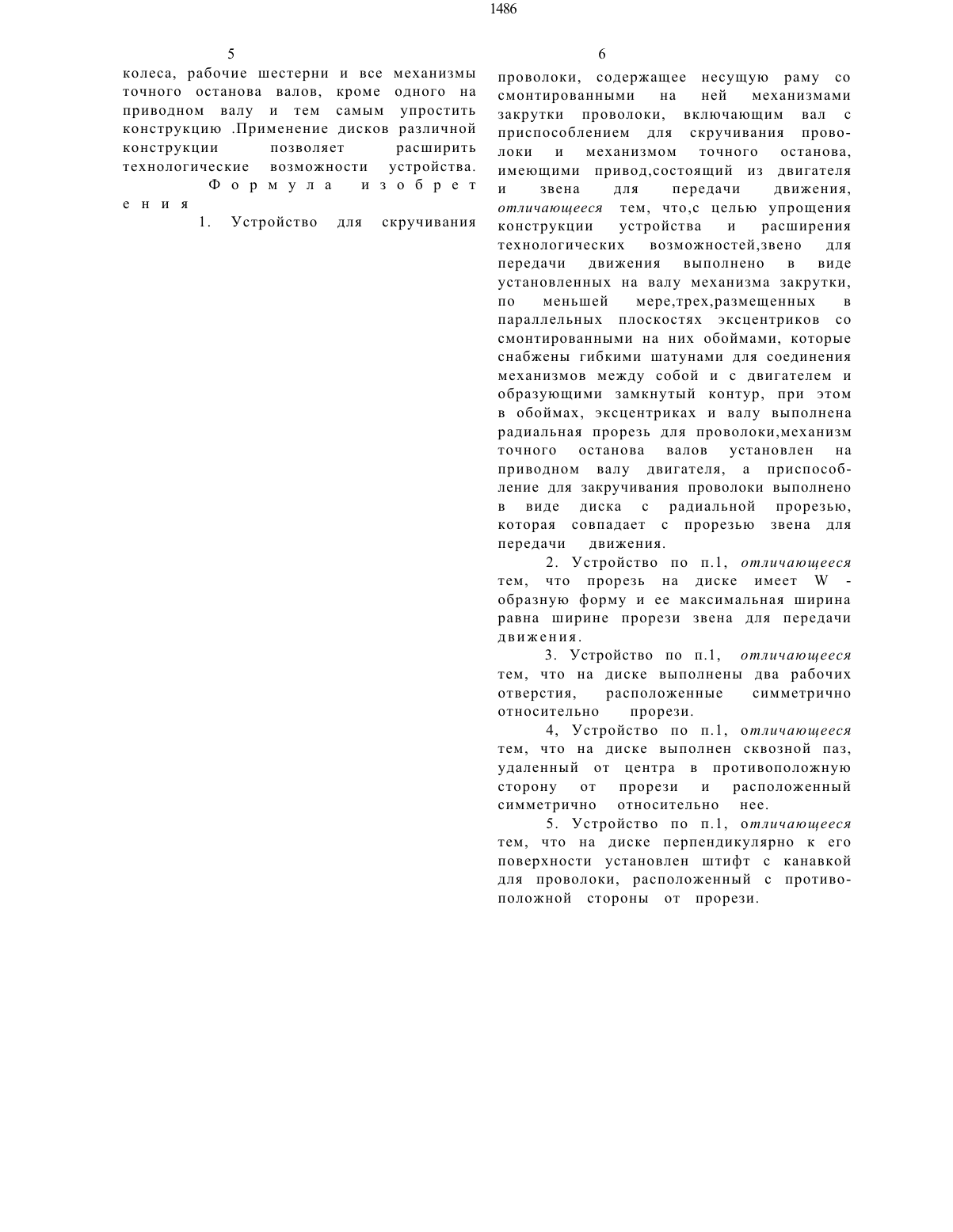

Устройство для скручивания проволоки

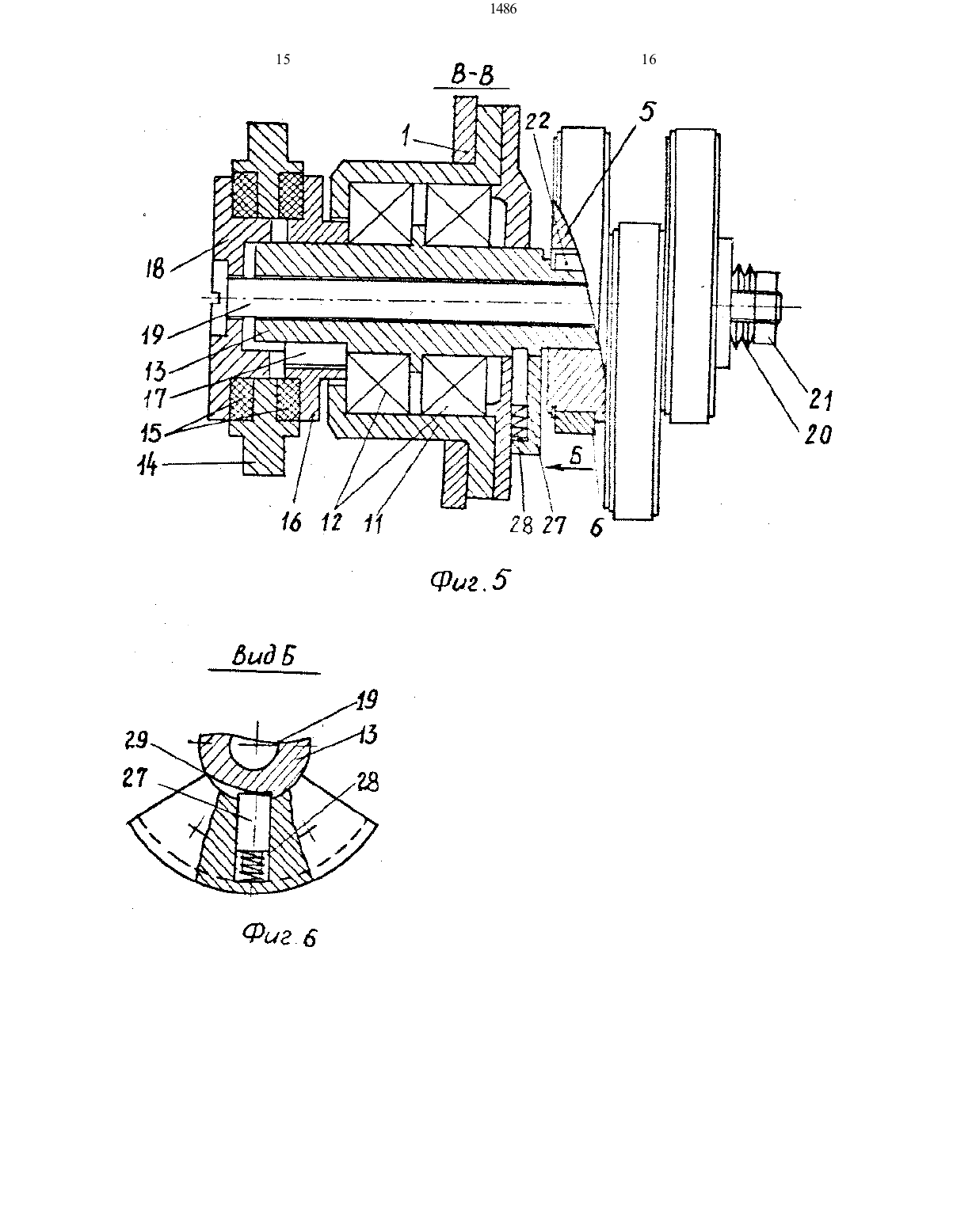

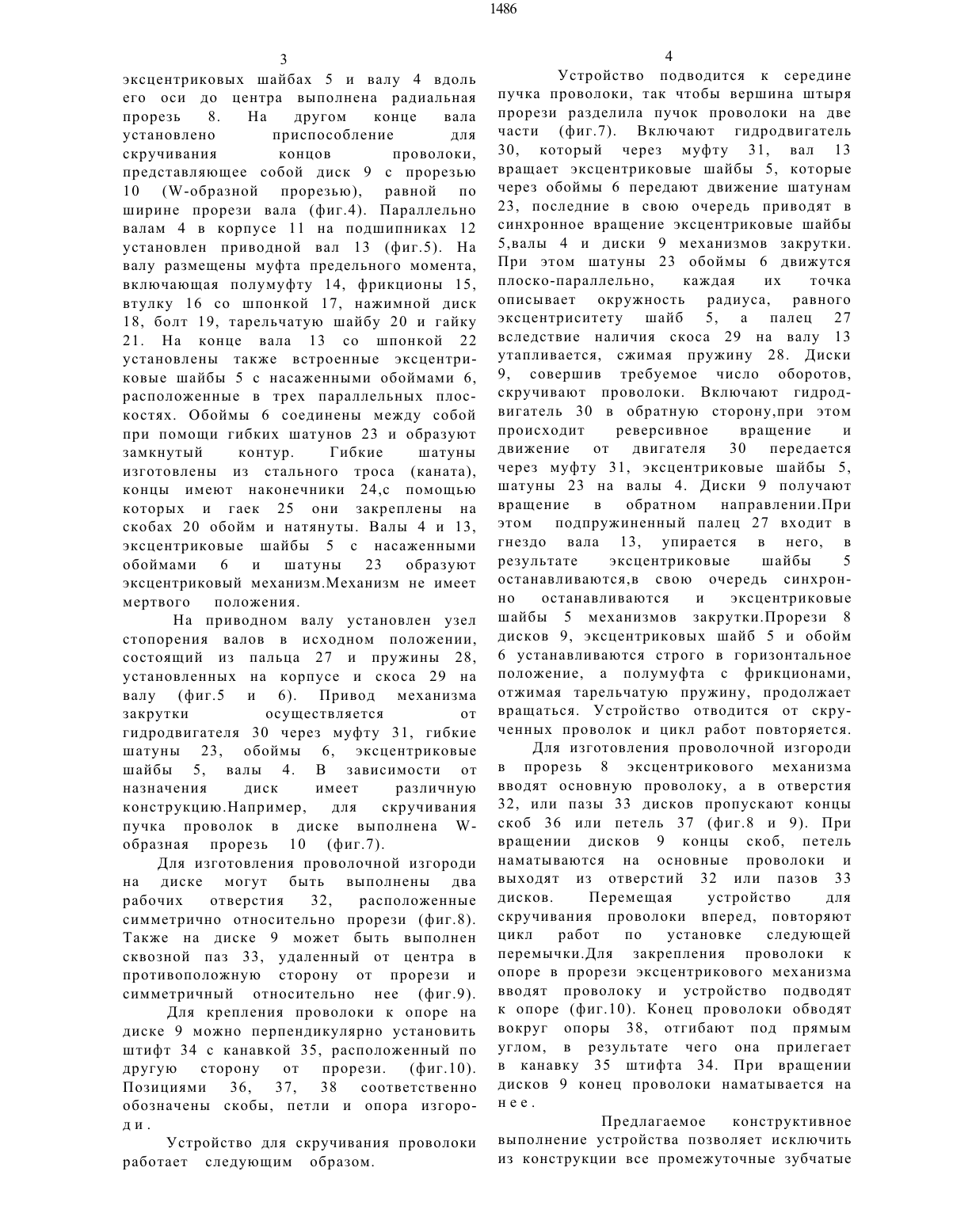

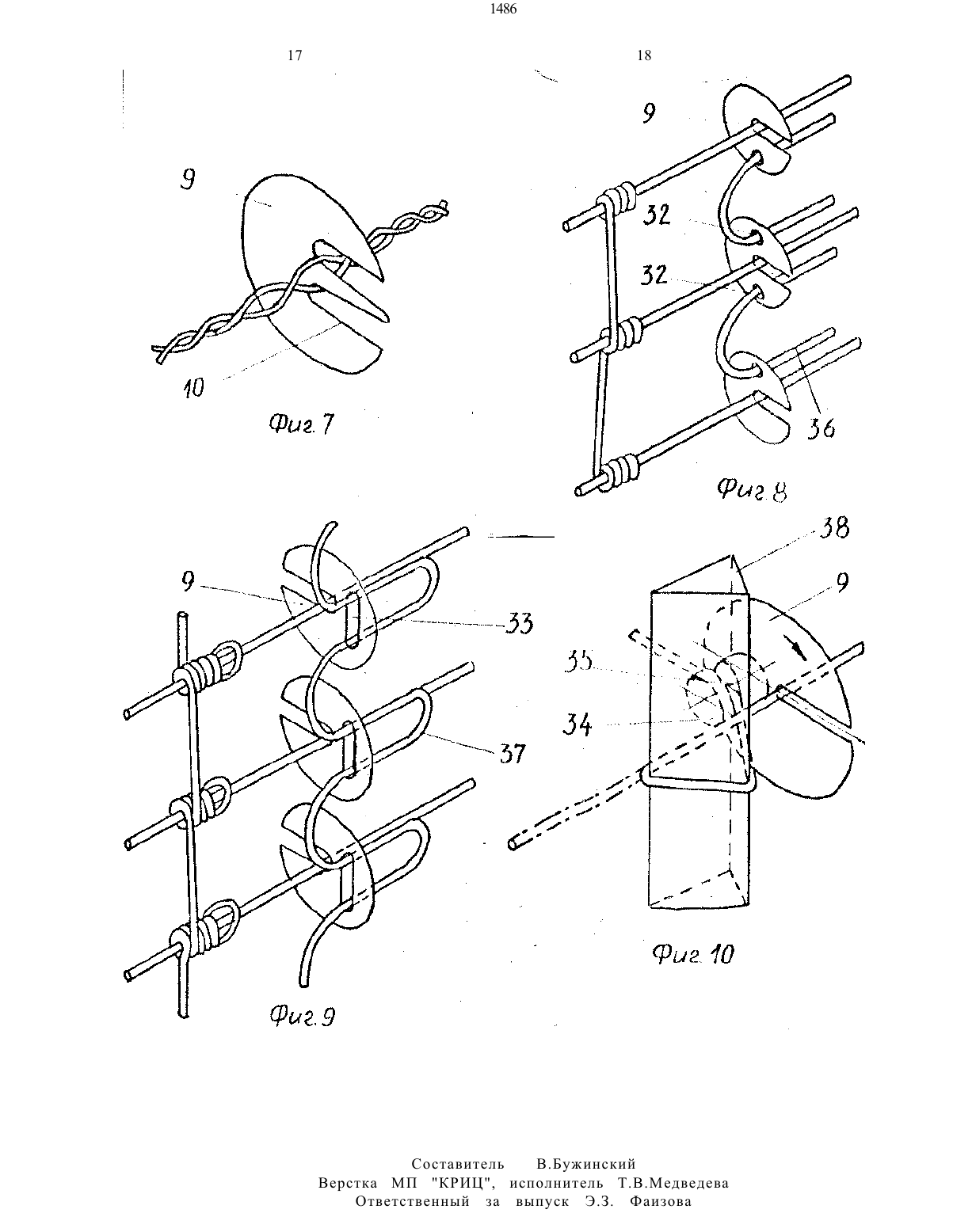

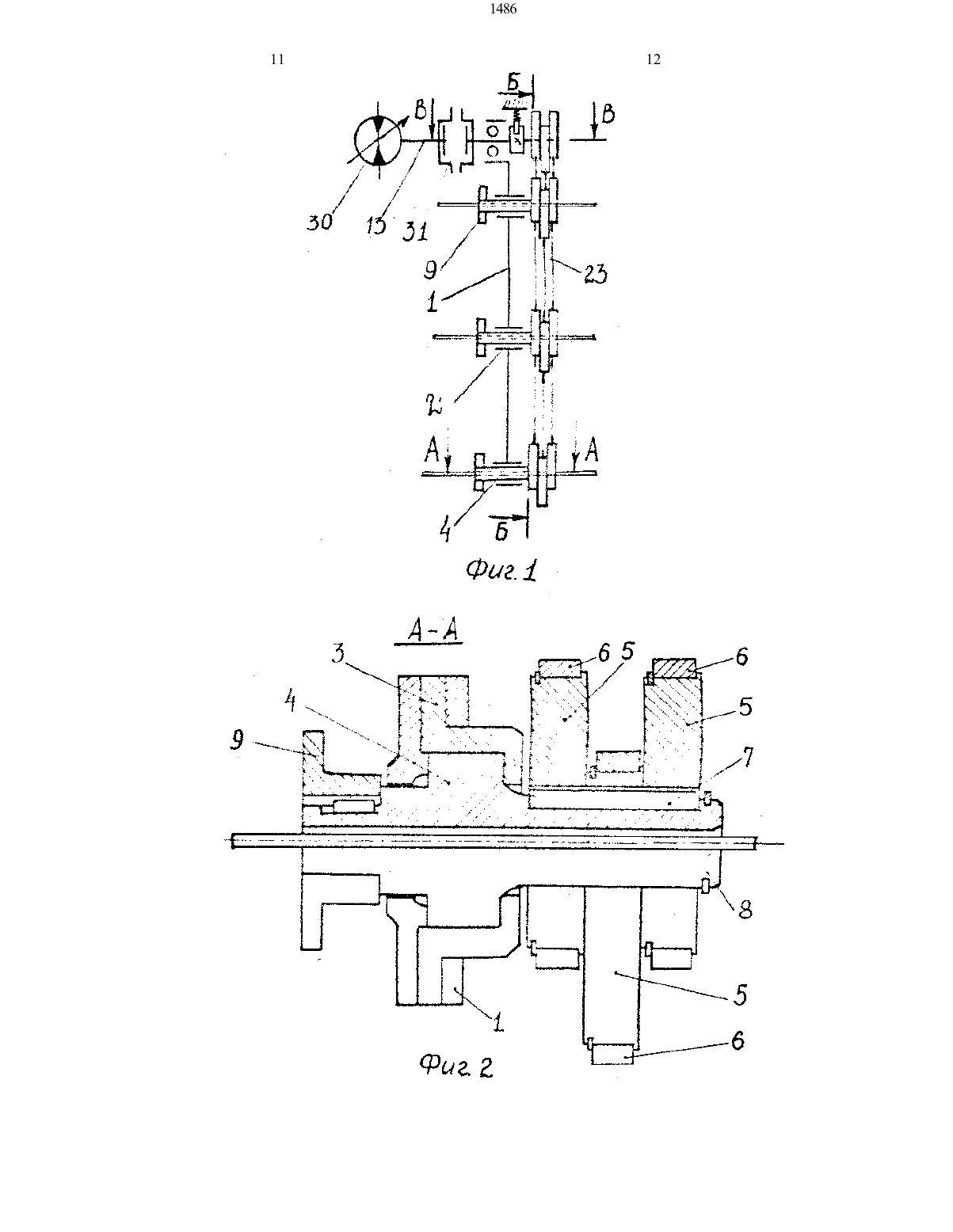

эксцентриковых щайбах 5 И валу 4 вдоль его оси до центра выполнена радиальнаяпрорезь 8. На другом Конце вала установлено приспособление для скручивания концов проволоки,представляющее собой диск 9 с прорезью 10 (УЧ-образной прорезью), равной по ширине прорези вала (фиг.4). Параллельновалам 4 в корпусе 11 на подшипниках 12 установлен приводной вал 13 (фиг.5). На валу размещены муфта предельного момента,включающая полумуфту 14, фрикционы 15,втулку 16 со шпонкой 17, нажимной диск 18, болт 19, тарельчатую Шайбу 20 и гайку 21. На конце вала 13 со Шпонкой 22 установлены также встроенные эксцентриковые Шайбы 5 с насаженными обоймами 6,расположенные в трех параллельных плоскостях. Обоймы 6 соединены между собой при помощи гибких Шатунов 23 и образуют замкнутый контур. Гибкие Шатуны изготовлены из стального троса (каната),концы имеют наконечники 24,с помощью которых и гаек 25 они закреплены на скобах 20 обойм и натянуты. Валы 4 и 13,эксцентриковые шайбы 5 с насаженными обоймами 6 и шатуны 23 образуют эксцентриковый механизм.Механизм не имеет мертвого положения.На приводном валу установлен узел стопорения валов в исходном положении,состоящий из пальца 27 и пружины 28,установленных на корпусе и скоса 29 на валу (фиг.5 и 6). Привод механизма закрутки осуществляется от гидродвигателя 30 Через муфту 31, гибкие шатуны 23, обоймы 6, эксцентриковые шайбы 5, валы 4. В зависимости от назначения диск имеет различную конструкцию.Например, для скручивания пучка проволок в диске выполнена Шобразная прорезь 10 (фиг.7).Для изготовления проволочной изгороди на диске могут быть выполнены два рабочих отверстия 32, расположенные симметрично относительно прорези (фиг.8). Также на диске 9 может быть выполненсквозной паз 33, удаленный от центра в противоположную сторону от прорези и симметричный относительно нее (фиг.9).Для крепления проволоки к опоре на диске 9 можно перпендикулярно установить штифт 34 с канавкой 35, расположенный подругую сторону от прорези. (фиг.10). Позициями 36, 37, 38 соответственно обозначены скобы, петли и опора изгороди.Устройство для скручивания проволоки работает следующим образом.пучка проволоки, так чтобы верШина Штыря прорези разделила пучок проволоки на две части (фиг.7). Включают гидродвигатель 30, который через муфту 31, вал 13 вращает эксцентриковые Шайбы 5, которые через обоймы 6 передают движение шатунам 23, последние в свою очередь приводят в синхронное вращение эксцентриковые Шайбы 5,валь 1 4 и диски 9 механизмов закрутки. При этом шатуны 23 обоймы 6 движутся плоско-параллельно, каждая их точка описывает окружность радиуса, равного эксцентриситету Шайб 5, а палец 27 вследствие наличия скоса 29 на валу 13 утапливается, сжимая пружину 28. Диски 9, совершив требуемое число оборотов,скручивают проволоки. Включают гидродвигатель 30 в обратную сторону,при этом происходит реверсивное вращение и движение от двигателя 30 передается через муфту 31, эксцентриковые шайбы 5,шатуны 23 на валы 4. Диски 9 получают вращение в обратном направлении.При этом подпружиненный палец 27 входит в гнездо вала 13, упирается в него, в результате эксцентриковые Шайбы 5 останавливаются,в свою очередь синхронно останавливаются и эксцентриковые шайбы 5 механизмов закрутки.Прорези 8 дисков 9, эксцентриковых шайб 5 и обойм 6 устанавливаются строго в горизонтальное положение, а полумуфта с фрикционами,отжимая тарельчатую пружину, продолжает вращаться. Устройство отводится от скрученных проволок и цикл работ повторяется. Для изготовления проволочной изгородив прорезь 8 эксцентрикового механизма вводят основную проволоку, а в отверстия 32, или пазы 33 дисков пропускают концы скоб 36 или петель 37 (фиг.8 и 9). При вращении дисков 9 концы скоб, петель наматываются на основные проволоки и выходят из отверстий 32 или пазов 33 дисков. Перемещая устройство для скручивания проволоки вперед, повторяют цикл работ по установке следующей перемычки.Для закрепления проволоки к опоре в прорези эксцентрикового механизмавводят проволоку и устройство подводят к опоре (фиг.10). Конец проволоки обводят вокруг опоры 38, отгибают под прямым углом, в результате чего она прилегаетв канавку 35 Штифта 34. При вращении дисков 9 конец проволоки наматывается на нее.Предлагаемое конструктивное выполнение устройства позволяет исключить из конструкции все промежуточные зубчатые5 колеса, рабочие Шестерни И все механизмы ТОЧНОГО останова валов, кроме ОДНОГО наПрИВОДНОМ валу И тем самым уПрОСТИТЬ КОНСТруКЦИЮ .Применение ДИСКОВ различной КОНСТРУКЦИИ ПОЗВОЛЯСТ расширить ТСХНОЛОГИЧССКИС ВОЗМОЖНОСТИ устройства.проволоки, содержащее несущую раму со смонтированными на ней механизмами закрутки проволоки, включающим вал с приспособлением для скручивания проволоки и механизмом точного останова,имеющими привод,состояЩий из двигателя и звена для передачи движения,отличающееся тем, что,с Целью упрощения конструкции устройства и расширения технологических возможностей,звено для передачи движения выполнено в виде установленных на валу механизма закрутки,по меньшей мере,трех,размешеннь 1 х в параллельных плоскостях эксцентриков со смонтированными на них обоймами, которые снабжены гибкими шатунами для соединения механизмов между собой и с двигателем и образующими замкнутый контур, при этом в обоймах, эксцентриках и валу выполнена радиальная прорезь для проволоки,механизм точного останова валов установлен на приводном валу двигателя, а приспособление для закручивания проволоки выполнено в виде диска с радиальной прорезью,которая совпадает с прорезью звена для передачи движения.2. Устройство по п.1, отличающееся тем, что прорезь на диске имеет УЧ образную форму и ее максимальная ширина равна ширине прорези звена для передачи движения.3. Устройство по п.1, отличающееся тем, что на диске выполнены два рабочихотверстия, расположенные симметрично относительно прорези. 4, Устройство по п.1, отличающеесятем, что на диске выполнен сквозной паз,удаленный от центра в противоположную сторону от прорези и расположенный симметрично относительно нее.5. Устройство по п.1, отличающееся тем, что на диске перпендикулярно к его поверхности установлен штифт с канавкой для проволоки, расположенный с противоположной стороны от прорези.
