Трансформируемая кровать с электрическим приводом

Номер инновационного патента: 31218

Опубликовано: 15.06.2016

Авторы: Абдусалямова Мунира Нурлановна, Абдусалямова Алина Нурлановна

Скачать PDF файл.

Формула / Реферат

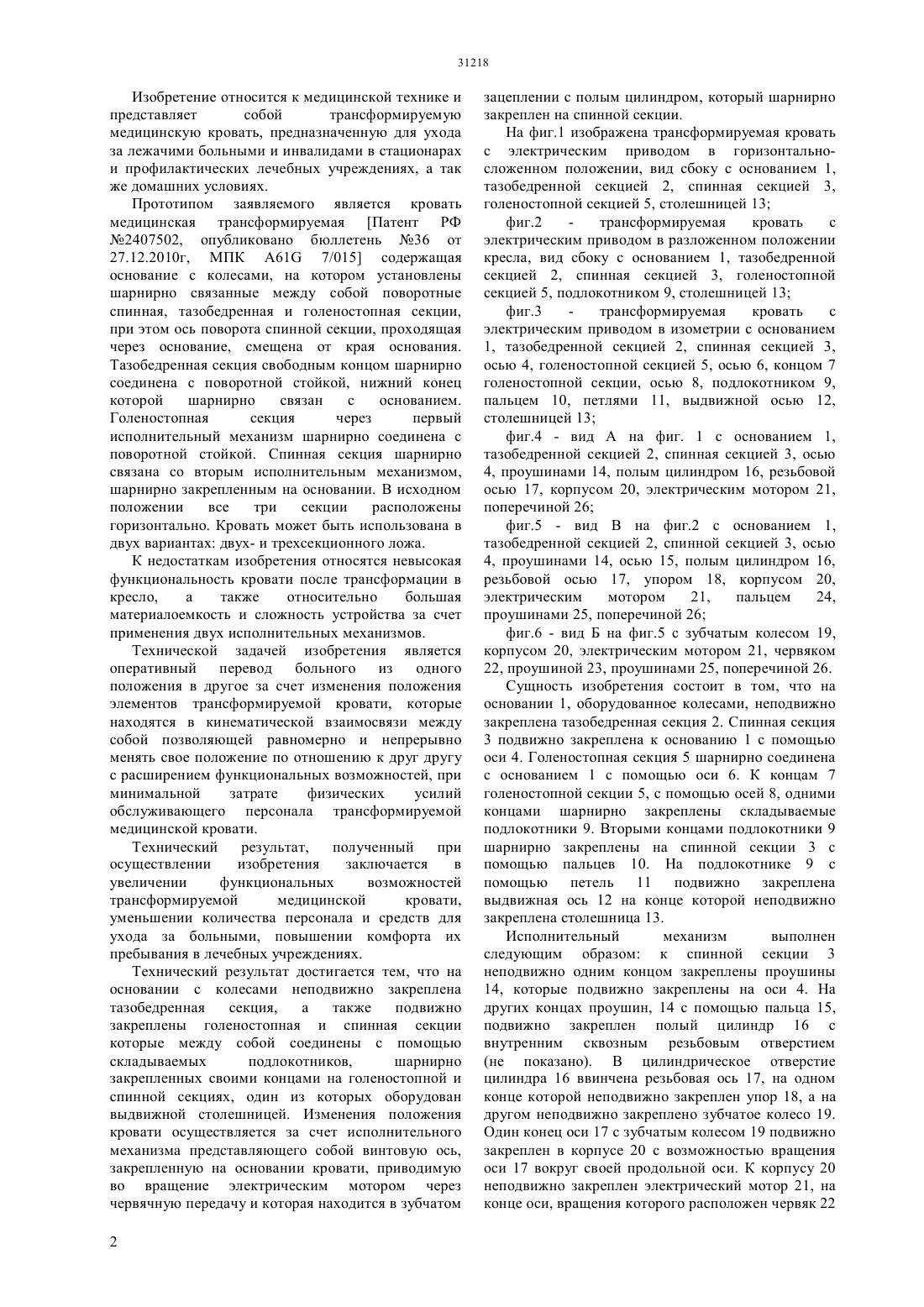

Изобретение относится к медицинской технике и представляет собой трансформируемую медицинскую кровать, предназначенную для ухода за лежачими больными и инвалидами в стационарах и профилактических лечебных учреждениях, а так же домашних условиях.

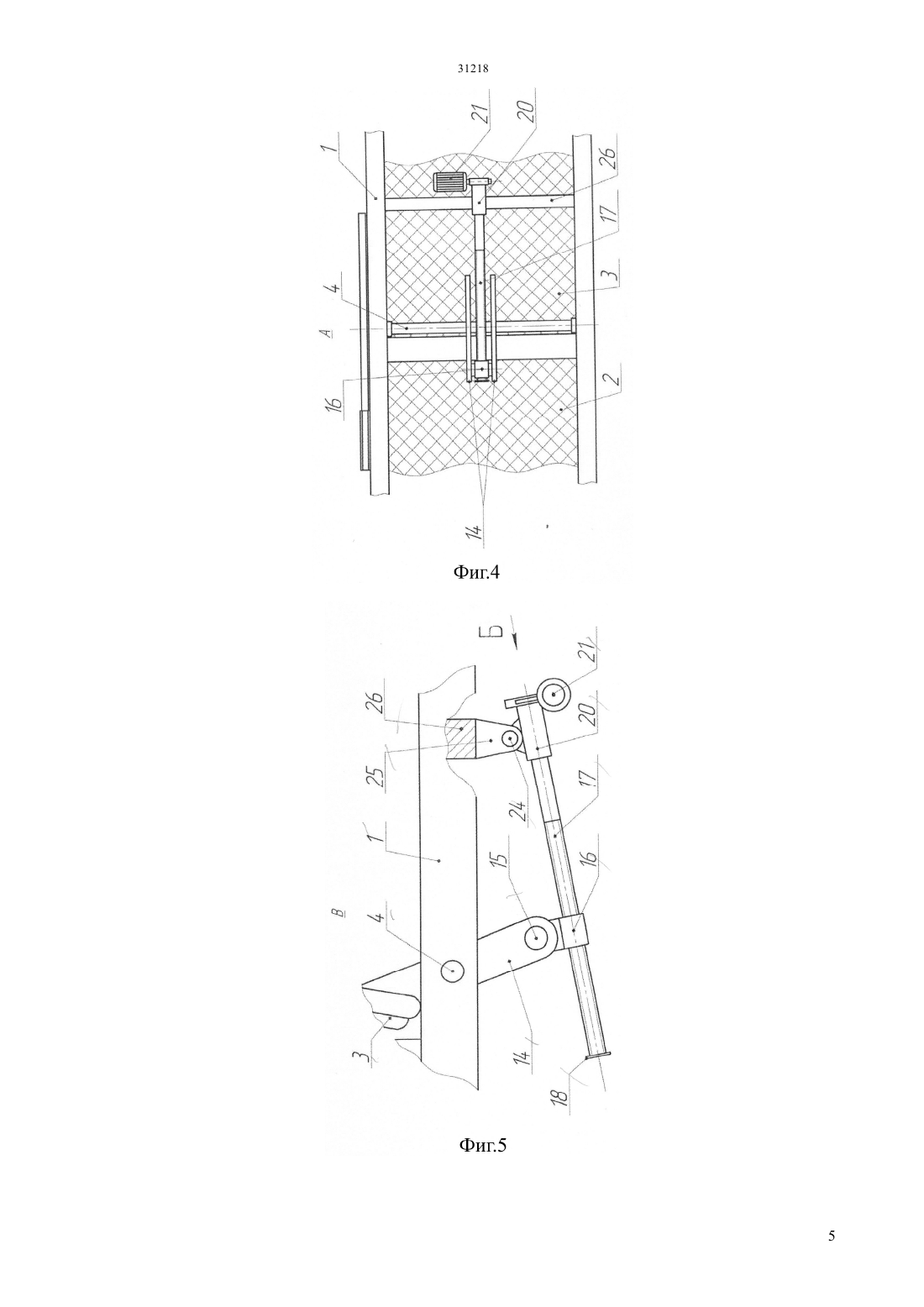

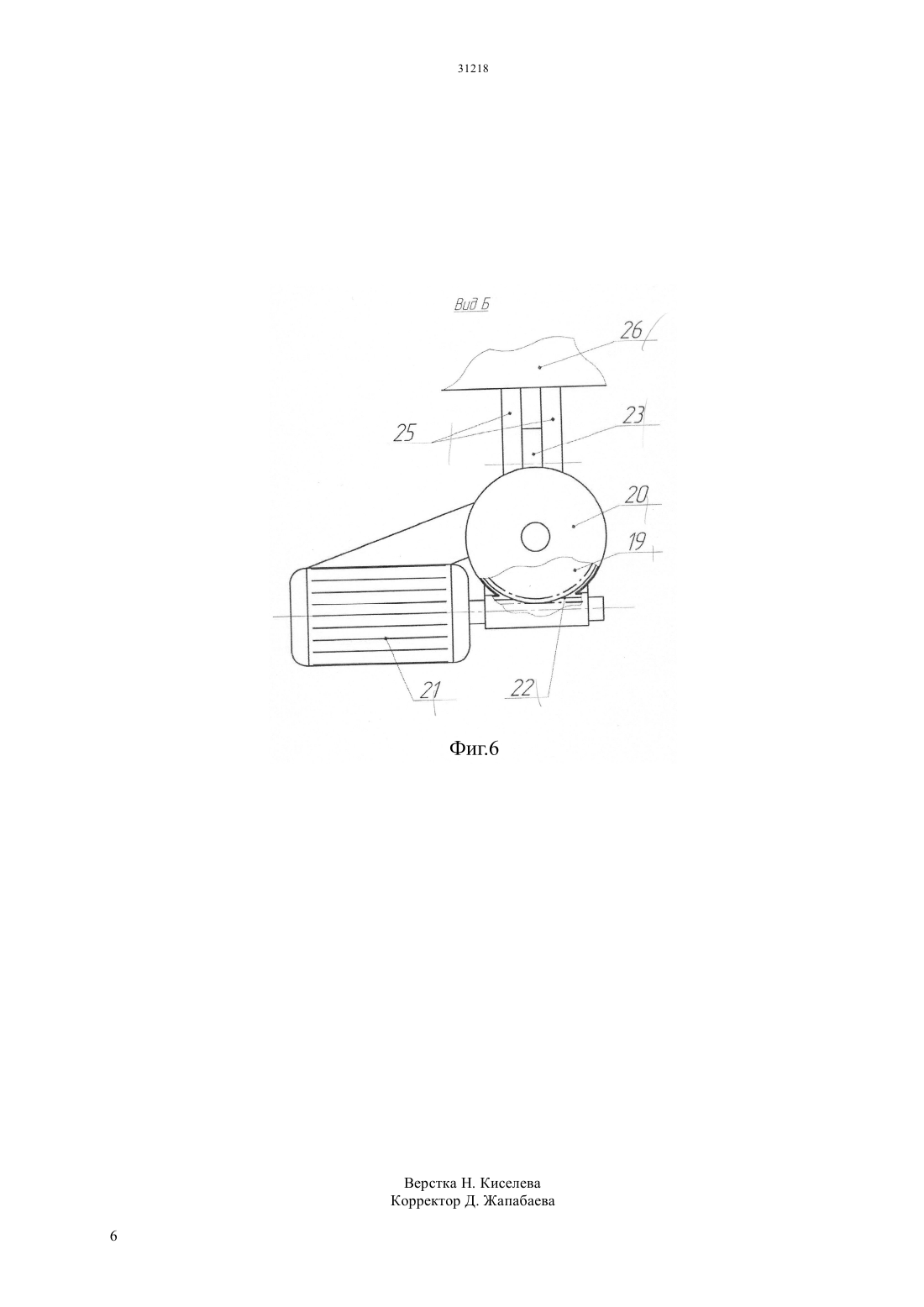

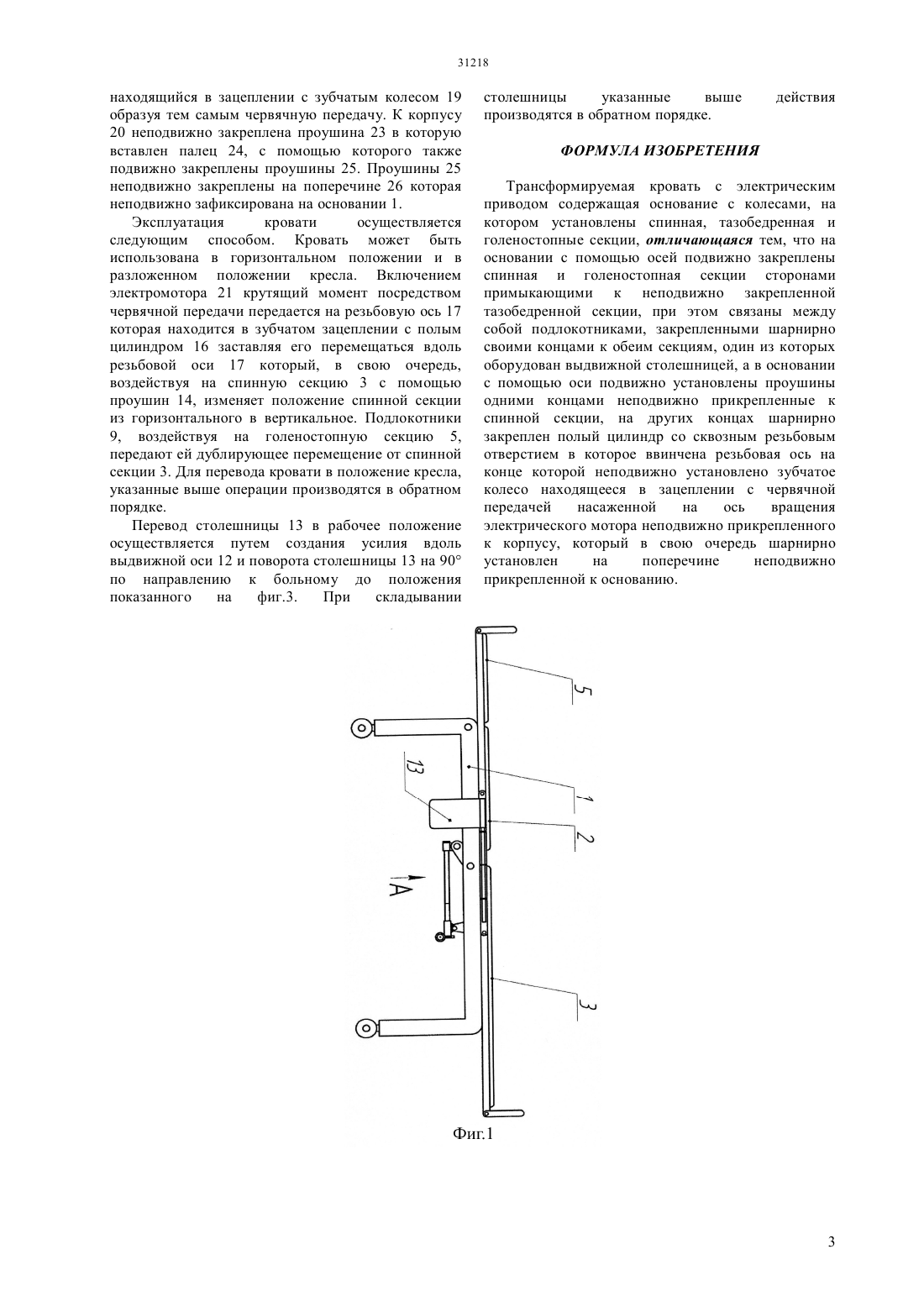

Оперативный перевод больного из одного положения в другое, расширение функциональных возможностей, при минимальной затрате физических усилий обслуживающего персонала трансформируемой медицинской кровати, достигается тем, что на основании с колесами неподвижно закреплена тазобедренная секция, а также подвижно закреплены голеностопная и спинная секции которые между собой соединены с помощью складываемых подлокотников, шарнирно закрепленных своими концами на голеностопной и спинной секциях, один из которых оборудован выдвижной столешницей. Изменения положения кровати осуществляется за счет исполнительного механизма приводимого в действие от электрического мотора
Технический результат, полученный при осуществлении изобретения заключается в увеличении функциональных возможностей трансформируемой медицинской кровати, уменьшении количества персонала и средств для ухода за больными, повышении комфорта их пребывания в лечебных учреждениях.

Текст

Смотреть все

(51) 47 17/13 (2006.01) 61 7/015 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ возможностей,при минимальной затрате физических усилий обслуживающего персонала трансформируемой медицинской кровати,достигается тем, что на основании с колесами неподвижно закреплена тазобедренная секция, а также подвижно закреплены голеностопная и спинная секции которые между собой соединены с помощью складываемых подлокотников, шарнирно закрепленных своими концами на голеностопной и спинной секциях, один из которых оборудован выдвижной столешницей. Изменения положения кровати осуществляется за счет исполнительного механизма приводимого в действие от электрического мотора Технический результат,полученный при осуществлении изобретения заключается в увеличении функциональных возможностей трансформируемой медицинской кровати,уменьшении количества персонала и средств для ухода за больными, повышении комфорта их пребывания в лечебных учреждениях.(72) Абдусалямова Мунира Нурлановна Абдусалямова Алина Нурлановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный медицинский университет им. С.Д. Асфендиярова Министерства здравоохранения Республики Казахстан(57) Изобретение относится к медицинской технике и представляет собой трансформируемую медицинскую кровать, предназначенную для ухода за лежачими больными и инвалидами в стационарах и профилактических лечебных учреждениях, а так же домашних условиях. Оперативный перевод больного из одного положения в другое, расширение функциональных Изобретение относится к медицинской технике и представляет собой трансформируемую медицинскую кровать, предназначенную для ухода за лежачими больными и инвалидами в стационарах и профилактических лечебных учреждениях, а так же домашних условиях. Прототипом заявляемого является кровать медицинская трансформируемая Патент РФ 2407502, опубликовано бюллетень 36 от 27.12.2010 г, МПК 61 7/015 содержащая основание с колесами, на котором установлены шарнирно связанные между собой поворотные спинная, тазобедренная и голеностопная секции,при этом ось поворота спинной секции, проходящая через основание, смещена от края основания. Тазобедренная секция свободным концом шарнирно соединена с поворотной стойкой, нижний конец которой шарнирно связан с основанием. Голеностопная секция через первый исполнительный механизм шарнирно соединена с поворотной стойкой. Спинная секция шарнирно связана со вторым исполнительным механизмом,шарнирно закрепленным на основании. В исходном положении все три секции расположены горизонтально. Кровать может быть использована в двух вариантах двух- и трехсекционного ложа. К недостаткам изобретения относятся невысокая функциональность кровати после трансформации в кресло,а также относительно большая материалоемкость и сложность устройства за счет применения двух исполнительных механизмов. Технической задачей изобретения является оперативный перевод больного из одного положения в другое за счет изменения положения элементов трансформируемой кровати, которые находятся в кинематической взаимосвязи между собой позволяющей равномерно и непрерывно менять свое положение по отношению к друг другу с расширением функциональных возможностей, при минимальной затрате физических усилий обслуживающего персонала трансформируемой медицинской кровати. Технический результат,полученный при осуществлении изобретения заключается в увеличении функциональных возможностей трансформируемой медицинской кровати,уменьшении количества персонала и средств для ухода за больными, повышении комфорта их пребывания в лечебных учреждениях. Технический результат достигается тем, что на основании с колесами неподвижно закреплена тазобедренная секция,а также подвижно закреплены голеностопная и спинная секции которые между собой соединены с помощью складываемых подлокотников,шарнирно закрепленных своими концами на голеностопной и спинной секциях, один из которых оборудован выдвижной столешницей. Изменения положения кровати осуществляется за счет исполнительного механизма представляющего собой винтовую ось,закрепленную на основании кровати, приводимую во вращение электрическим мотором через червячную передачу и которая находится в зубчатом 2 зацеплении с полым цилиндром, который шарнирно закреплен на спинной секции. На фиг.1 изображена трансформируемая кровать с электрическим приводом в горизонтальносложенном положении, вид сбоку с основанием 1,тазобедренной секцией 2, спинная секцией 3,голеностопной секцией 5, столешницей 13 фиг.2 трансформируемая кровать с электрическим приводом в разложенном положении кресла, вид сбоку с основанием 1, тазобедренной секцией 2, спинная секцией 3, голеностопной секцией 5, подлокотником 9, столешницей 13 фиг.3 трансформируемая кровать с электрическим приводом в изометрии с основанием 1, тазобедренной секцией 2, спинная секцией 3,осью 4, голеностопной секцией 5, осью 6, концом 7 голеностопной секции, осью 8, подлокотником 9,пальцем 10, петлями 11, выдвижной осью 12,столешницей 13 фиг.4 - вид А на фиг. 1 с основанием 1,тазобедренной секцией 2, спинная секцией 3, осью 4, проушинами 14, полым цилиндром 16, резьбовой осью 17, корпусом 20, электрическим мотором 21,поперечиной 26 фиг.5 - вид В на фиг.2 с основанием 1,тазобедренной секцией 2, спинной секцией 3, осью 4, проушинами 14, осью 15, полым цилиндром 16,резьбовой осью 17, упором 18, корпусом 20,электрическим мотором 21,пальцем 24,проушинами 25, поперечиной 26 фиг.6 - вид Б на фиг.5 с зубчатым колесом 19,корпусом 20, электрическим мотором 21, червяком 22, проушиной 23, проушинами 25, поперечиной 26. Сущность изобретения состоит в том, что на основании 1, оборудованное колесами, неподвижно закреплена тазобедренная секция 2. Спинная секция 3 подвижно закреплена к основанию 1 с помощью оси 4. Голеностопная секция 5 шарнирно соединена с основанием 1 с помощью оси 6. К концам 7 голеностопной секции 5, с помощью осей 8, одними концами шарнирно закреплены складываемые подлокотники 9. Вторыми концами подлокотники 9 шарнирно закреплены на спинной секции 3 с помощью пальцев 10. На подлокотнике 9 с помощью петель 11 подвижно закреплена выдвижная ось 12 на конце которой неподвижно закреплена столешница 13. Исполнительный механизм выполнен следующим образом к спинной секции 3 неподвижно одним концом закреплены проушины 14, которые подвижно закреплены на оси 4. На других концах проушин, 14 с помощью пальца 15,подвижно закреплен полый цилиндр 16 с внутренним сквозным резьбовым отверстием(не показано). В цилиндрическое отверстие цилиндра 16 ввинчена резьбовая ось 17, на одном конце которой неподвижно закреплен упор 18, а на другом неподвижно закреплено зубчатое колесо 19. Один конец оси 17 с зубчатым колесом 19 подвижно закреплен в корпусе 20 с возможностью вращения оси 17 вокруг своей продольной оси. К корпусу 20 неподвижно закреплен электрический мотор 21, на конце оси, вращения которого расположен червяк 22 находящийся в зацеплении с зубчатым колесом 19 образуя тем самым червячную передачу. К корпусу 20 неподвижно закреплена проушина 23 в которую вставлен палец 24, с помощью которого также подвижно закреплены проушины 25. Проушины 25 неподвижно закреплены на поперечине 26 которая неподвижно зафиксирована на основании 1. Эксплуатация кровати осуществляется следующим способом. Кровать может быть использована в горизонтальном положении и в разложенном положении кресла. Включением электромотора 21 крутящий момент посредством червячной передачи передается на резьбовую ось 17 которая находится в зубчатом зацеплении с полым цилиндром 16 заставляя его перемещаться вдоль резьбовой оси 17 который, в свою очередь,воздействуя на спинную секцию 3 с помощью проушин 14, изменяет положение спинной секции из горизонтального в вертикальное. Подлокотники 9, воздействуя на голеностопную секцию 5,передают ей дублирующее перемещение от спинной секции 3. Для перевода кровати в положение кресла,указанные выше операции производятся в обратном порядке. Перевод столешницы 13 в рабочее положение осуществляется путем создания усилия вдоль выдвижной оси 12 и поворота столешницы 13 на 90 по направлению к больному до положения показанного на фиг.3. При складывании столешницы указанные выше производятся в обратном порядке. ФОРМУЛА ИЗОБРЕТЕНИЯ Трансформируемая кровать с электрическим приводом содержащая основание с колесами, на котором установлены спинная, тазобедренная и голеностопные секции, отличающаяся тем, что на основании с помощью осей подвижно закреплены спинная и голеностопная секции сторонами примыкающими к неподвижно закрепленной тазобедренной секции, при этом связаны между собой подлокотниками, закрепленными шарнирно своими концами к обеим секциям, один из которых оборудован выдвижной столешницей, а в основании с помощью оси подвижно установлены проушины одними концами неподвижно прикрепленные к спинной секции, на других концах шарнирно закреплен полый цилиндр со сквозным резьбовым отверстием в которое ввинчена резьбовая ось на конце которой неподвижно установлено зубчатое колесо находящееся в зацеплении с червячной передачей насаженной на ось вращения электрического мотора неподвижно прикрепленного к корпусу, который в свою очередь шарнирно установлен на поперечине неподвижно прикрепленной к основанию.

МПК / Метки

МПК: A61G 7/015, A47G 17/13

Метки: кровать, приводом, трансформируемая, электрическим
