Трансформируемая кровать

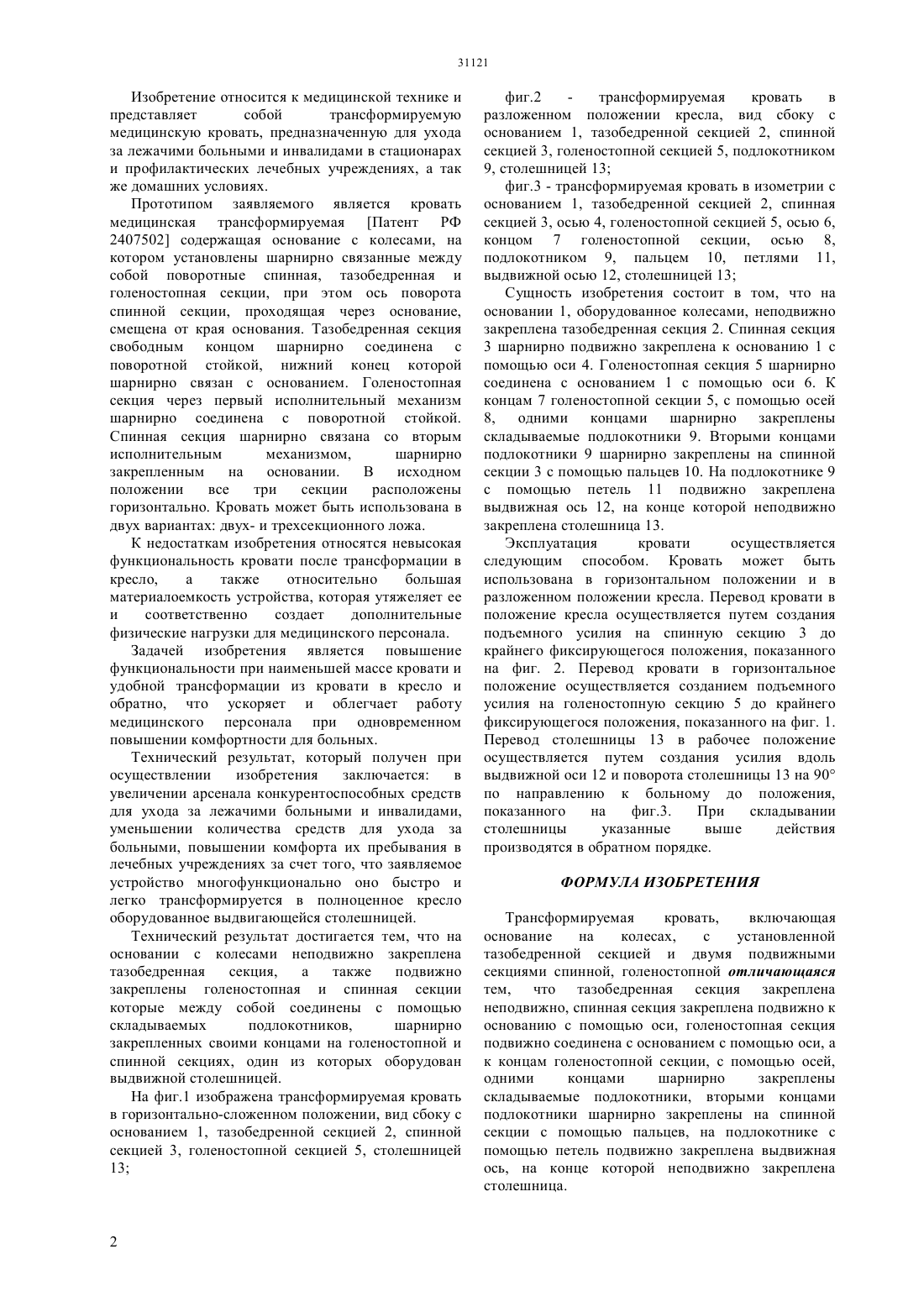

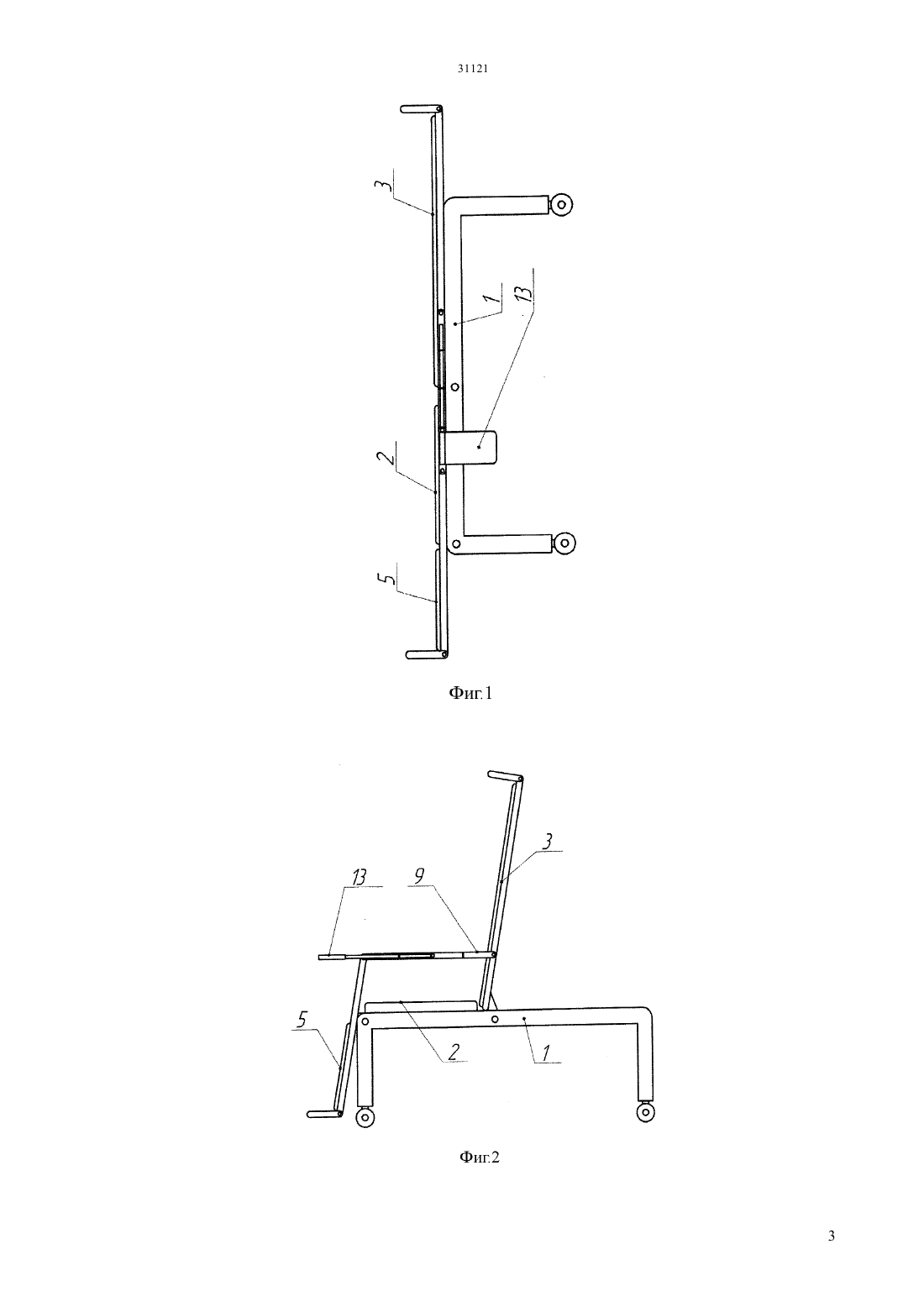

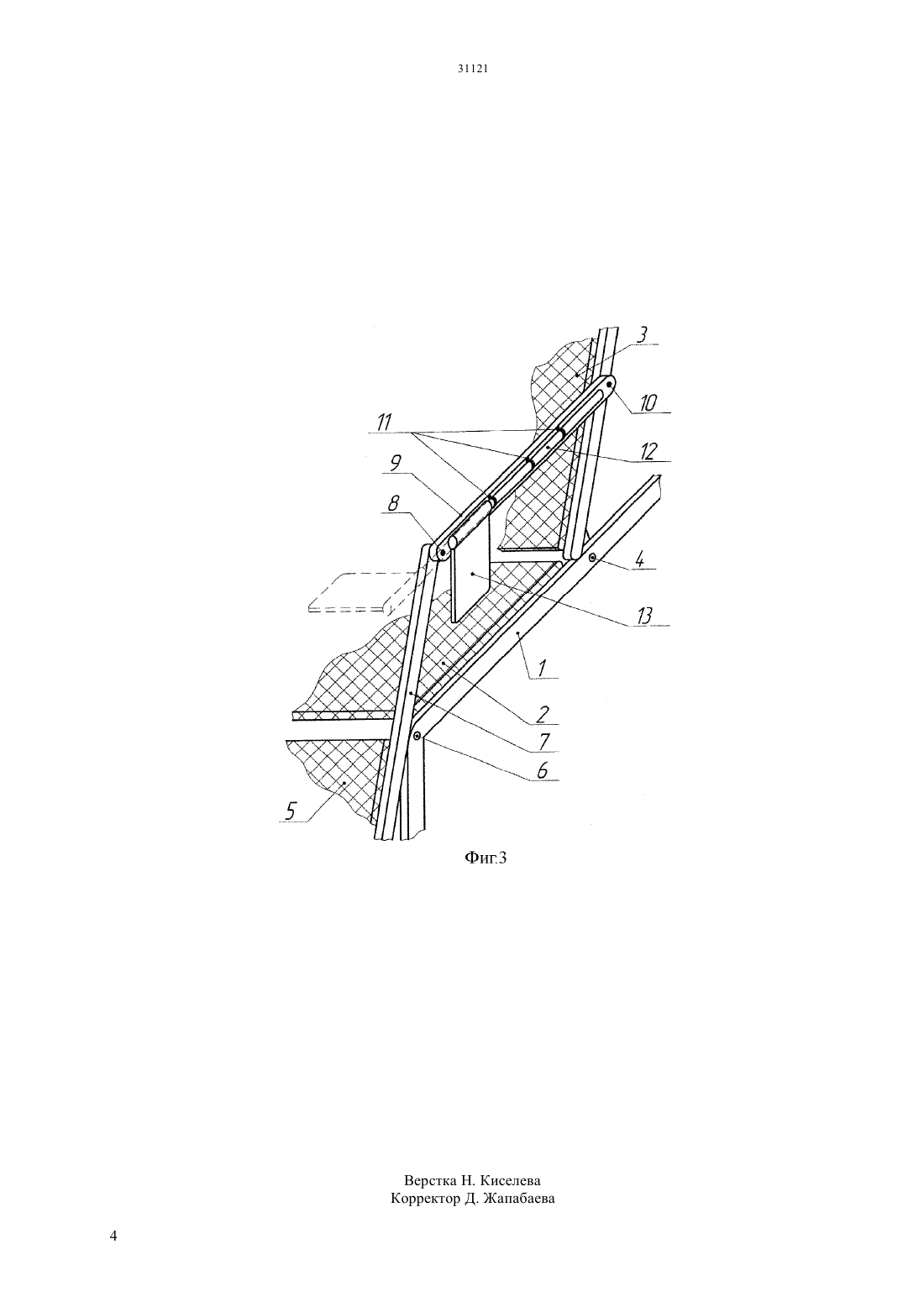

(51) 47 17/13 (2006.01) 61 7/015 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и обратно, что облегчает работу медицинского персонала и повышает комфортность для больных за счет того, что на основании с колесами неподвижно закреплена тазобедренная секция, а также подвижно закреплены голеностопная и спинная секции которые между собой соединены с помощью складываемых подлокотников, шарнирно закрепленных своими концами на голеностопной и спинной секциях, один из которых оборудован выдвижной столешницей. Технический результат, который получен при осуществлении изобретения заключается в увеличении арсенала конкурентоспособных средств для ухода за лежачими больными и инвалидами,уменьшении количества средств для ухода за больными, повышении комфорта их пребывания в лечебных учреждениях за счет того, что заявляемое устройство многофункционально оно быстро и легко трансформируется в полноценное кресло оборудованное выдвигающейся столешницей.(72) Абдусалямова Мунира Нурлановна Абдусалямова Алина Нурлановна(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный медицинский университет им. С.Д. Асфендиярова Министерства здравоохранения Республики Казахстан(57) Изобретение относится к медицинской технике и представляет собой трансформируемую медицинскую кровать, предназначенную для ухода за лежачими больными и инвалидами в стационарах и профилактических лечебных учреждениях, а так же домашних условиях. Повышение функциональности при наименьшей массе и удобной трансформации из кровати в кресло Изобретение относится к медицинской технике и представляет собой трансформируемую медицинскую кровать, предназначенную для ухода за лежачими больными и инвалидами в стационарах и профилактических лечебных учреждениях, а так же домашних условиях. Прототипом заявляемого является кровать медицинская трансформируемая Патент РФ 2407502 содержащая основание с колесами, на котором установлены шарнирно связанные между собой поворотные спинная, тазобедренная и голеностопная секции, при этом ось поворота спинной секции, проходящая через основание,смещена от края основания. Тазобедренная секция свободным концом шарнирно соединена с поворотной стойкой, нижний конец которой шарнирно связан с основанием. Голеностопная секция через первый исполнительный механизм шарнирно соединена с поворотной стойкой. Спинная секция шарнирно связана со вторым исполнительным механизмом,шарнирно закрепленным на основании. В исходном положении все три секции расположены горизонтально. Кровать может быть использована в двух вариантах двух- и трехсекционного ложа. К недостаткам изобретения относятся невысокая функциональность кровати после трансформации в кресло,а также относительно большая материалоемкость устройства, которая утяжеляет ее и соответственно создает дополнительные физические нагрузки для медицинского персонала. Задачей изобретения является повышение функциональности при наименьшей массе кровати и удобной трансформации из кровати в кресло и обратно, что ускоряет и облегчает работу медицинского персонала при одновременном повышении комфортности для больных. Технический результат, который получен при осуществлении изобретения заключается в увеличении арсенала конкурентоспособных средств для ухода за лежачими больными и инвалидами,уменьшении количества средств для ухода за больными, повышении комфорта их пребывания в лечебных учреждениях за счет того, что заявляемое устройство многофункционально оно быстро и легко трансформируется в полноценное кресло оборудованное выдвигающейся столешницей. Технический результат достигается тем, что на основании с колесами неподвижно закреплена тазобедренная секция,а также подвижно закреплены голеностопная и спинная секции которые между собой соединены с помощью складываемых подлокотников,шарнирно закрепленных своими концами на голеностопной и спинной секциях, один из которых оборудован выдвижной столешницей. На фиг.1 изображена трансформируемая кровать в горизонтально-сложенном положении, вид сбоку с основанием 1, тазобедренной секцией 2, спинной секцией 3, голеностопной секцией 5, столешницей 13 фиг.2 трансформируемая кровать в разложенном положении кресла, вид сбоку с основанием 1, тазобедренной секцией 2, спинной секцией 3, голеностопной секцией 5, подлокотником 9, столешницей 13 фиг.3 - трансформируемая кровать в изометрии с основанием 1, тазобедренной секцией 2, спинная секцией 3, осью 4, голеностопной секцией 5, осью 6,концом 7 голеностопной секции, осью 8,подлокотником 9, пальцем 10, петлями 11,выдвижной осью 12, столешницей 13 Сущность изобретения состоит в том, что на основании 1, оборудованное колесами, неподвижно закреплена тазобедренная секция 2. Спинная секция 3 шарнирно подвижно закреплена к основанию 1 с помощью оси 4. Голеностопная секция 5 шарнирно соединена с основанием 1 с помощью оси 6. К концам 7 голеностопной секции 5, с помощью осей 8, одними концами шарнирно закреплены складываемые подлокотники 9. Вторыми концами подлокотники 9 шарнирно закреплены на спинной секции 3 с помощью пальцев 10. На подлокотнике 9 с помощью петель 11 подвижно закреплена выдвижная ось 12, на конце которой неподвижно закреплена столешница 13. Эксплуатация кровати осуществляется следующим способом. Кровать может быть использована в горизонтальном положении и в разложенном положении кресла. Перевод кровати в положение кресла осуществляется путем создания подъемного усилия на спинную секцию 3 до крайнего фиксирующегося положения, показанного на фиг. 2. Перевод кровати в горизонтальное положение осуществляется созданием подъемного усилия на голеностопную секцию 5 до крайнего фиксирующегося положения, показанного на фиг. 1. Перевод столешницы 13 в рабочее положение осуществляется путем создания усилия вдоль выдвижной оси 12 и поворота столешницы 13 на 90 по направлению к больному до положения,показанного на фиг.3. При складывании столешницы указанные выше действия производятся в обратном порядке. ФОРМУЛА ИЗОБРЕТЕНИЯ Трансформируемая кровать,включающая основание на колесах,с установленной тазобедренной секцией и двумя подвижными секциями спинной, голеностопной отличающаяся тем, что тазобедренная секция закреплена неподвижно, спинная секция закреплена подвижно к основанию с помощью оси, голеностопная секция подвижно соединена с основанием с помощью оси, а к концам голеностопной секции, с помощью осей,одними концами шарнирно закреплены складываемые подлокотники, вторыми концами подлокотники шарнирно закреплены на спинной секции с помощью пальцев, на подлокотнике с помощью петель подвижно закреплена выдвижная ось, на конце которой неподвижно закреплена столешница.
