Медицинская кровать

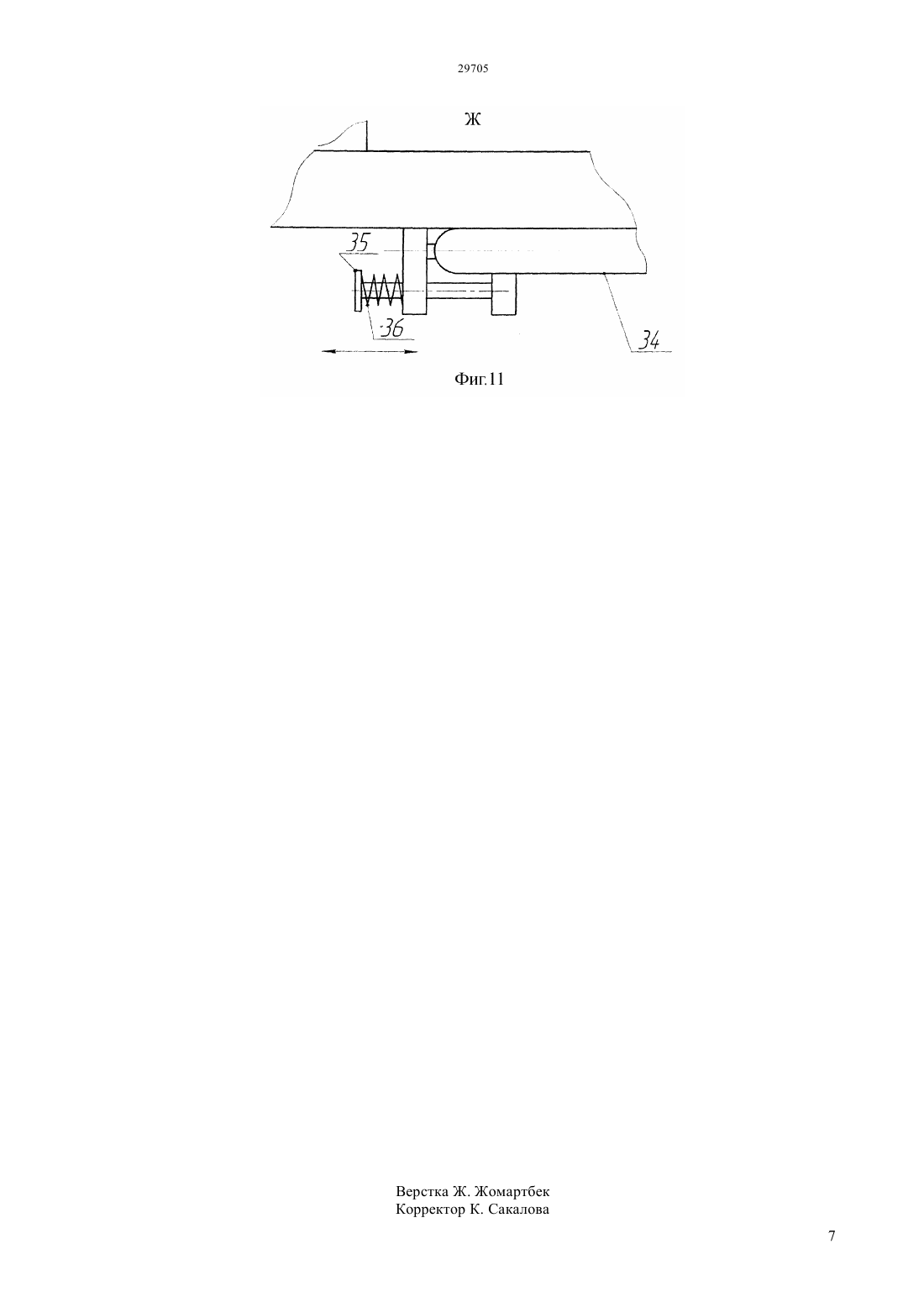

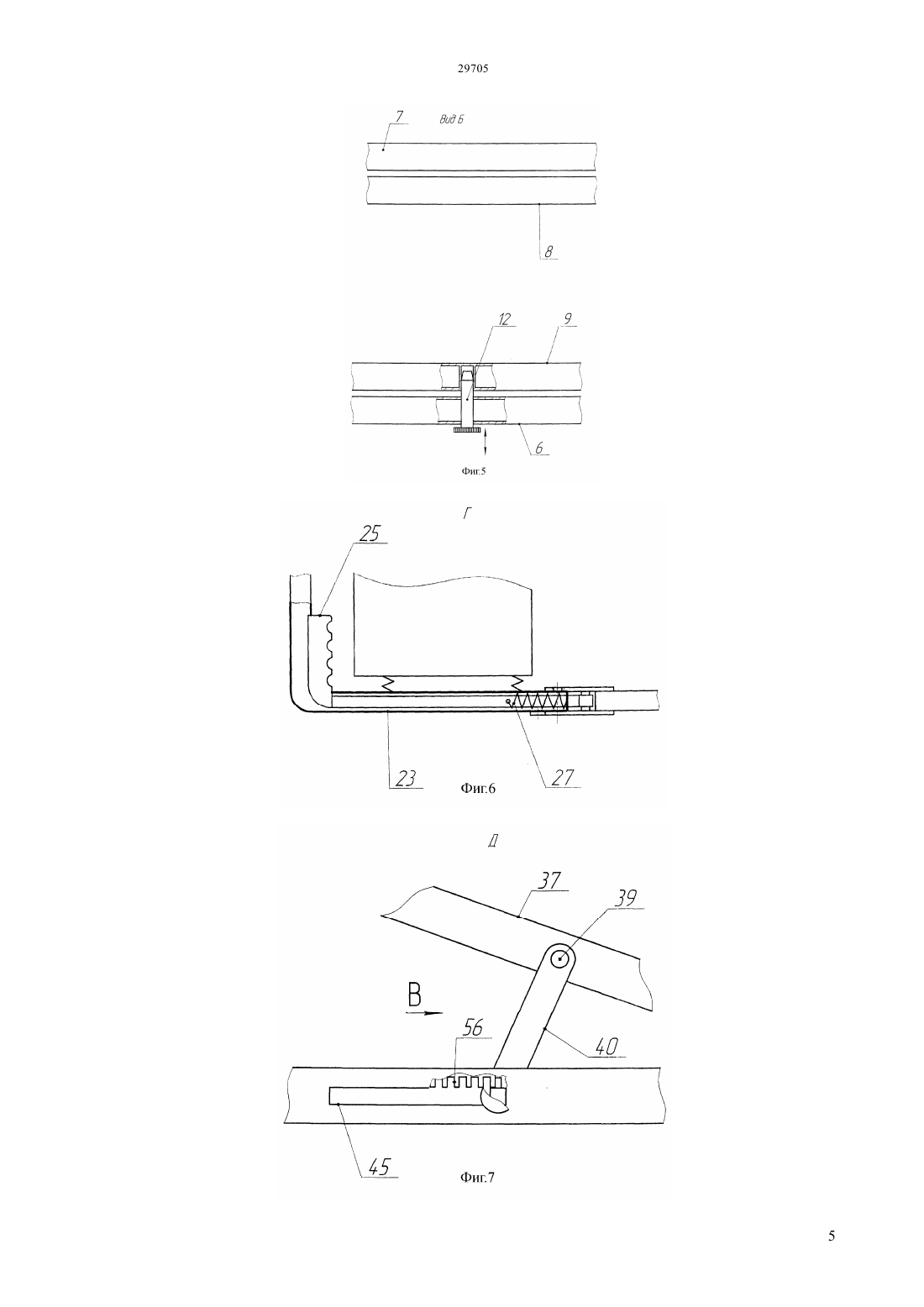

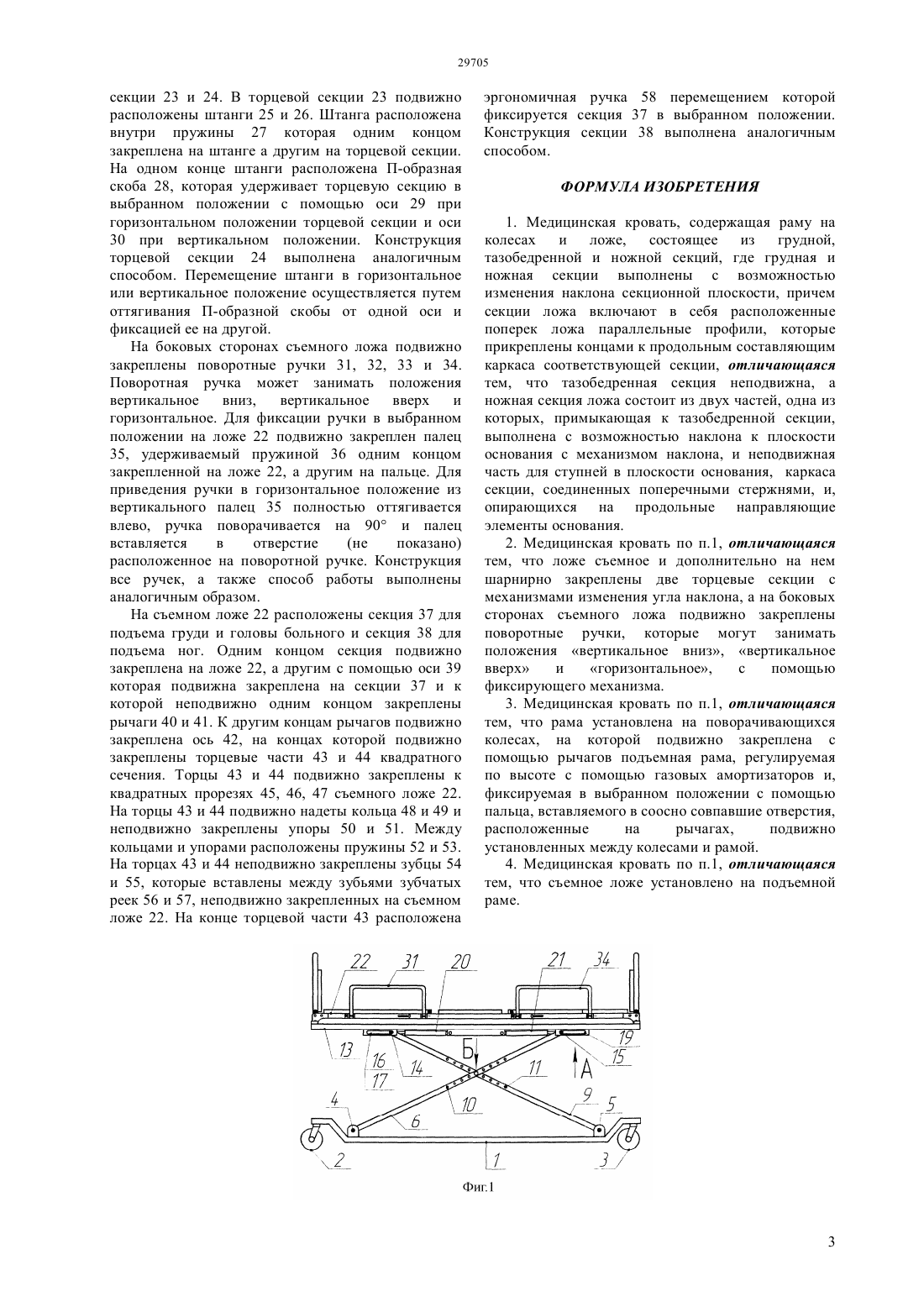

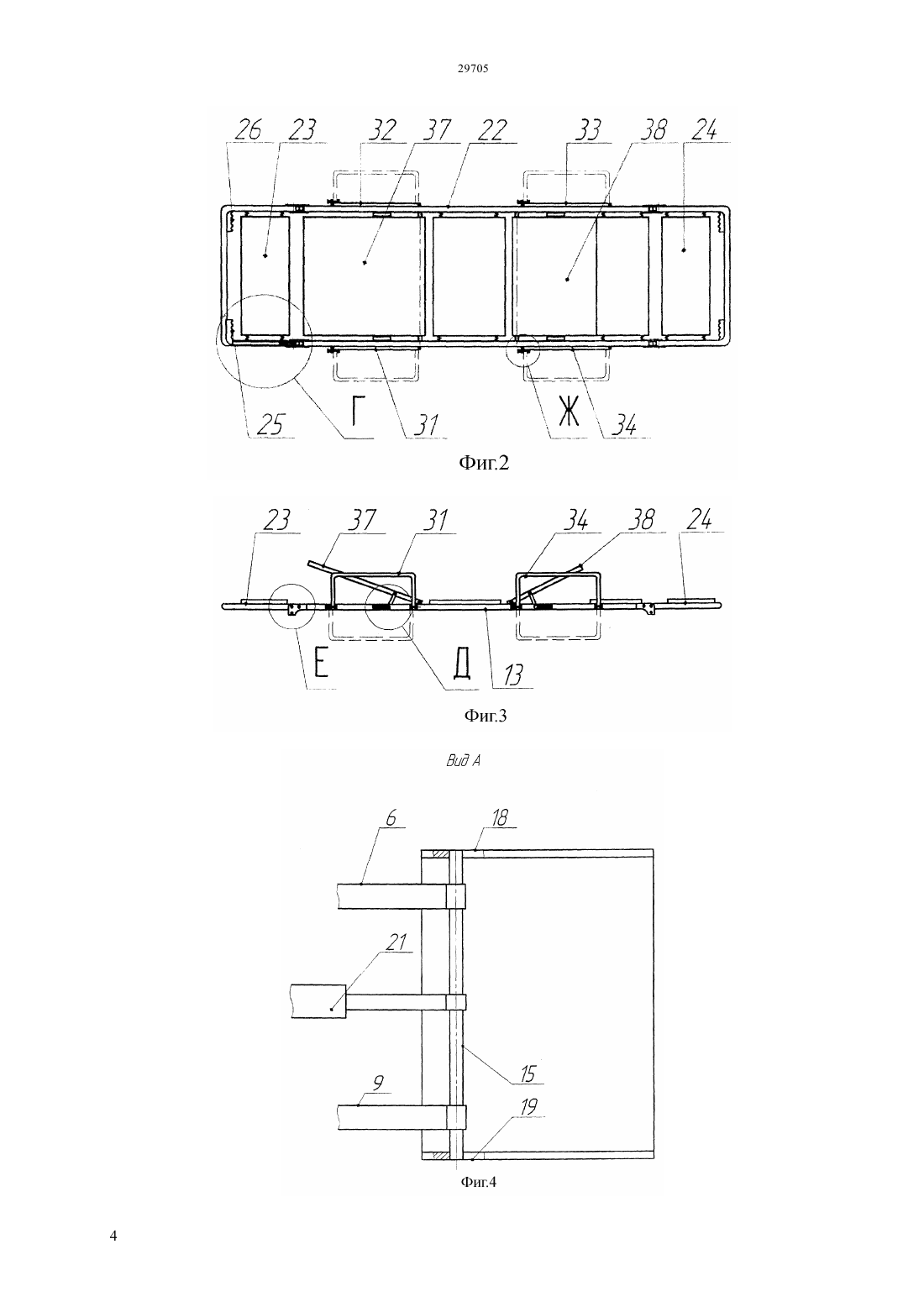

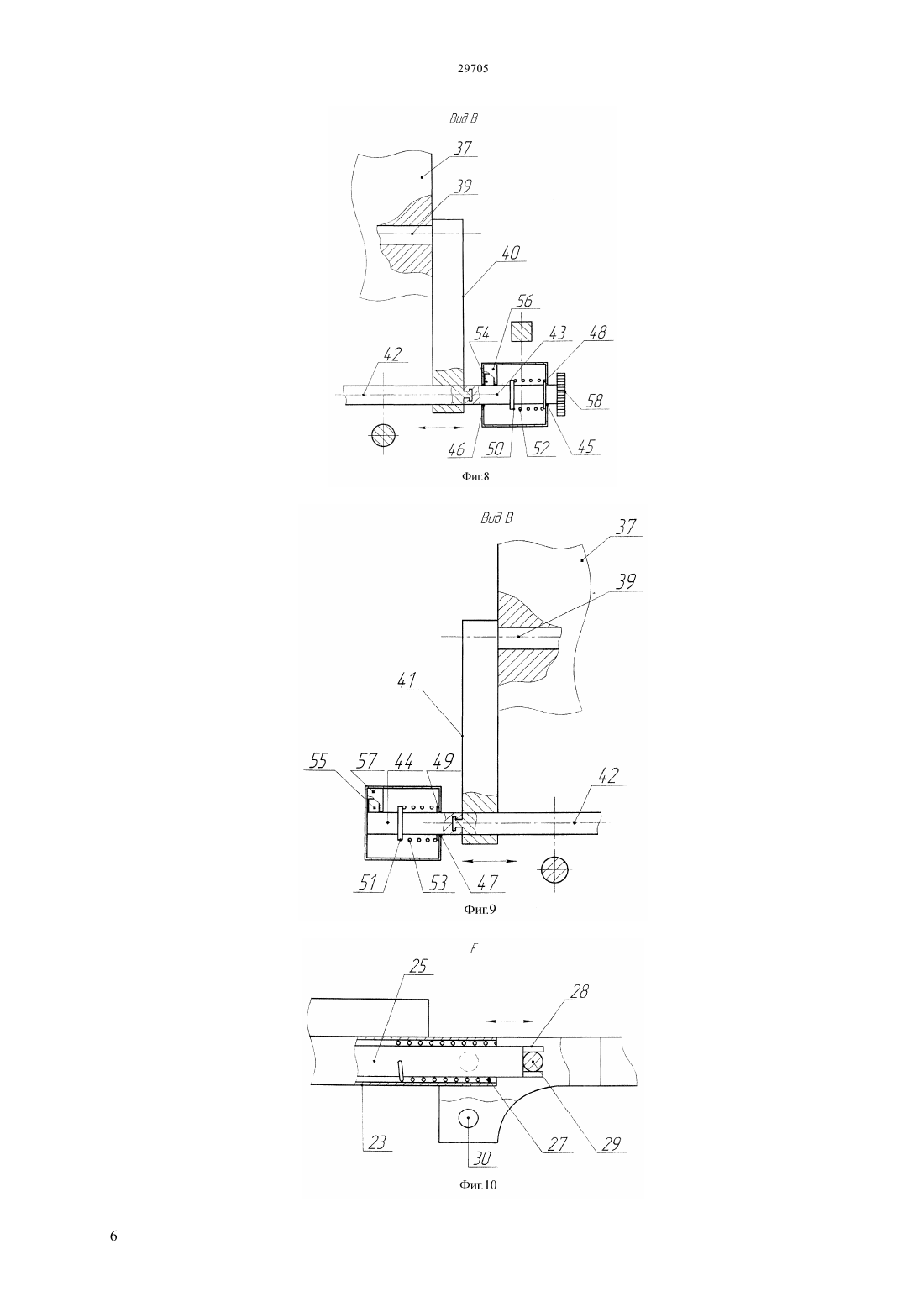

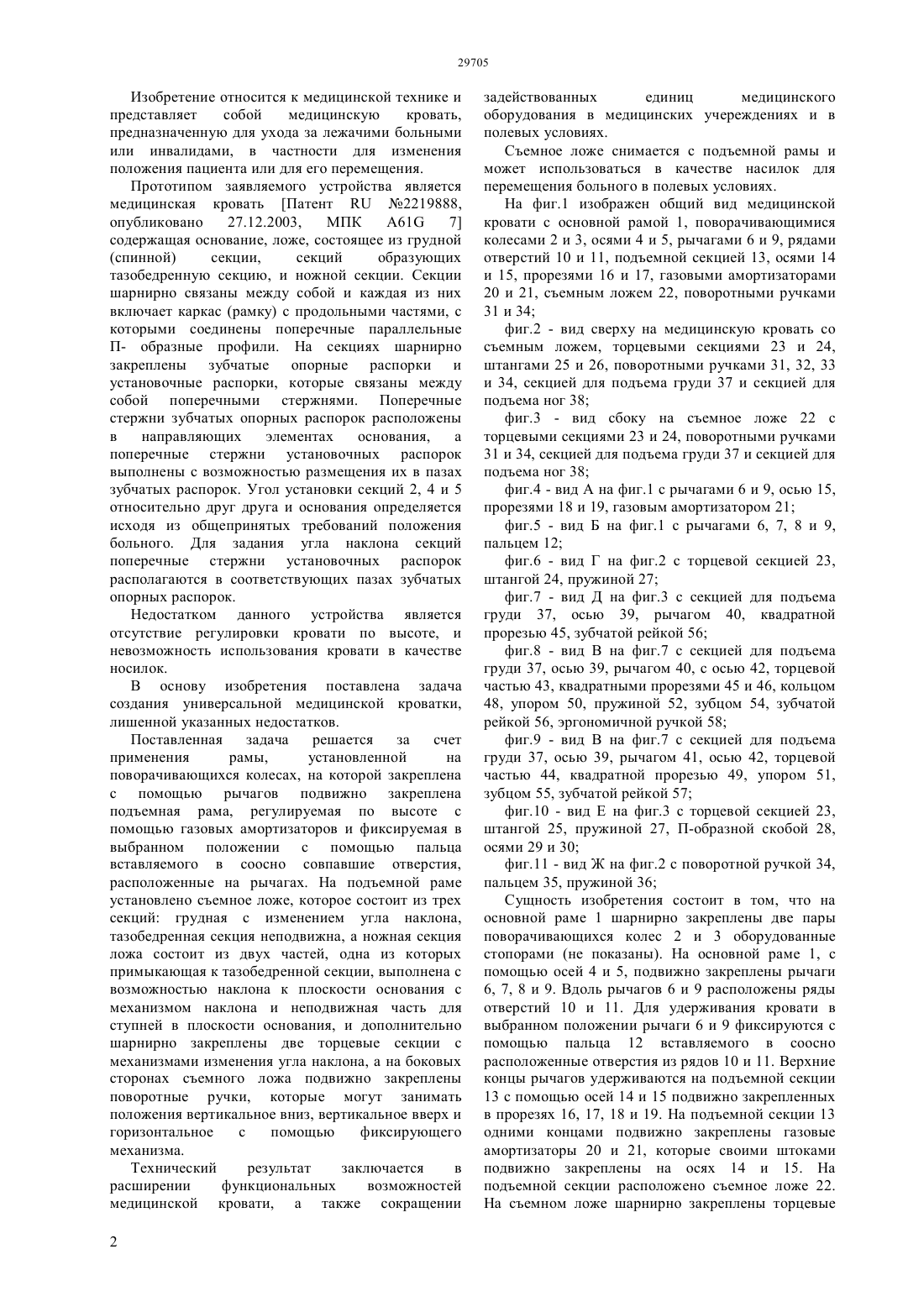

(51) 61 7/00 (2006.01) 61 7/10 (2006.01) 61 7/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ регулируемая по высоте с помощью газовых амортизаторов и фиксируемая в выбранном положении с помощью пальца вставляемого в соосно совпавшие отверстия, расположенные на рычагах, а съемное ложе состоит из трех секций грудная с изменением угла наклона, тазобедренная секция неподвижна, а ножная секция ложа состоит из двух частей, одна из которых примыкающая к тазобедренной секции, выполнена с возможностью наклона к плоскости основания с механизмом наклона и неподвижная часть для ступней в плоскости основания, и дополнительно шарнирно закреплены две торцевые секции с механизмами изменения угла наклона, а на боковых сторонах съемного ложа подвижно закреплены поворотные ручки, которые могут занимать положения вертикальное вниз,вертикальное вверх и горизонтальное с помощью фиксирующего механизма. Съемное ложе установлено на подъемной раме. Данная конструкция кровати дает возможность расширить функциональные возможности медицинской кровати и ведет к сокращению задействованных единиц медицинского оборудования.(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный медицинский университет им. С.Д. Асфендиярова Министерства здравоохранения Республики Казахстан(57) Изобретение относится к медицинской технике и представляет собой медицинскую кровать,предназначенную для ухода за лежачими больными или инвалидами, в частности для изменения положения пациента или для его перемещения. Расширение функциональных возможностей медицинской кровати, а также сокращение задействованных единиц медицинского оборудования в медицинских учреждениях и в полевых условиях осуществляется за счет применения рамы установленной на поворачивающихся колесах, на которой с помощью рычагов подвижно закреплена подъемная рама, 29705 Изобретение относится к медицинской технике и представляет собой медицинскую кровать,предназначенную для ухода за лежачими больными или инвалидами, в частности для изменения положения пациента или для его перемещения. Прототипом заявляемого устройства является медицинская кровать Патент 2219888,опубликовано 27.12.2003,МПК А 61 7 содержащая основание, ложе, состоящее из грудной(спинной) секции,секций образующих тазобедренную секцию, и ножной секции. Секции шарнирно связаны между собой и каждая из них включает каркас (рамку) с продольными частями, с которыми соединены поперечные параллельные П- образные профили. На секциях шарнирно закреплены зубчатые опорные распорки и установочные распорки, которые связаны между собой поперечными стержнями. Поперечные стержни зубчатых опорных распорок расположены в направляющих элементах основания,а поперечные стержни установочных распорок выполнены с возможностью размещения их в пазах зубчатых распорок. Угол установки секций 2, 4 и 5 относительно друг друга и основания определяется исходя из общепринятых требований положения больного. Для задания угла наклона секций поперечные стержни установочных распорок располагаются в соответствующих пазах зубчатых опорных распорок. Недостатком данного устройства является отсутствие регулировки кровати по высоте, и невозможность использования кровати в качестве носилок. В основу изобретения поставлена задача создания универсальной медицинской кроватки,лишенной указанных недостатков. Поставленная задача решается за счет применения рамы,установленной на поворачивающихся колесах, на которой закреплена с помощью рычагов подвижно закреплена подъемная рама, регулируемая по высоте с помощью газовых амортизаторов и фиксируемая в выбранном положении с помощью пальца вставляемого в соосно совпавшие отверстия,расположенные на рычагах. На подъемной раме установлено съемное ложе, которое состоит из трех секций грудная с изменением угла наклона,тазобедренная секция неподвижна, а ножная секция ложа состоит из двух частей, одна из которых примыкающая к тазобедренной секции, выполнена с возможностью наклона к плоскости основания с механизмом наклона и неподвижная часть для ступней в плоскости основания, и дополнительно шарнирно закреплены две торцевые секции с механизмами изменения угла наклона, а на боковых сторонах съемного ложа подвижно закреплены поворотные ручки, которые могут занимать положения вертикальное вниз, вертикальное вверх и горизонтальное с помощью фиксирующего механизма. Технический результат заключается в расширении функциональных возможностей медицинской кровати, а также сокращении 2 задействованных единиц медицинского оборудования в медицинских учереждениях и в полевых условиях. Съемное ложе снимается с подъемной рамы и может использоваться в качестве насилок для перемещения больного в полевых условиях. На фиг.1 изображен общий вид медицинской кровати с основной рамой 1, поворачивающимися колесами 2 и 3, осями 4 и 5, рычагами 6 и 9, рядами отверстий 10 и 11, подъемной секцией 13, осями 14 и 15, прорезями 16 и 17, газовыми амортизаторами 20 и 21, съемным ложем 22, поворотными ручками 31 и 34 фиг.2 - вид сверху на медицинскую кровать со съемным ложем, торцевыми секциями 23 и 24,штангами 25 и 26, поворотными ручками 31, 32, 33 и 34, секцией для подъема груди 37 и секцией для подъема ног 38 фиг.3 - вид сбоку на съемное ложе 22 с торцевыми секциями 23 и 24, поворотными ручками 31 и 34, секцией для подъема груди 37 и секцией для подъема ног 38 фиг.4 - вид А на фиг.1 с рычагами 6 и 9, осью 15,прорезями 18 и 19, газовым амортизатором 21 фиг.5 - вид Б на фиг.1 с рычагами 6, 7, 8 и 9,пальцем 12 фиг.6 - вид Г на фиг.2 с торцевой секцией 23,штангой 24, пружиной 27 фиг.7 - вид Д на фиг.3 с секцией для подъема груди 37, осью 39, рычагом 40, квадратной прорезью 45, зубчатой рейкой 56 фиг.8 - вид В на фиг.7 с секцией для подъема груди 37, осью 39, рычагом 40, с осью 42, торцевой частью 43, квадратными прорезями 45 и 46, кольцом 48, упором 50, пружиной 52, зубцом 54, зубчатой рейкой 56, эргономичной ручкой 58 фиг.9 - вид В на фиг.7 с секцией для подъема груди 37, осью 39, рычагом 41, осью 42, торцевой частью 44, квадратной прорезью 49, упором 51,зубцом 55, зубчатой рейкой 57 фиг.10 - вид Е на фиг.3 с торцевой секцией 23,штангой 25, пружиной 27, П-образной скобой 28,осями 29 и 30 фиг.11 - вид Ж на фиг.2 с поворотной ручкой 34,пальцем 35, пружиной 36 Сущность изобретения состоит в том, что на основной раме 1 шарнирно закреплены две пары поворачивающихся колес 2 и 3 оборудованные стопорами (не показаны). На основной раме 1, с помощью осей 4 и 5, подвижно закреплены рычаги 6, 7, 8 и 9. Вдоль рычагов 6 и 9 расположены ряды отверстий 10 и 11. Для удерживания кровати в выбранном положении рычаги 6 и 9 фиксируются с помощью пальца 12 вставляемого в соосно расположенные отверстия из рядов 10 и 11. Верхние концы рычагов удерживаются на подъемной секции 13 с помощью осей 14 и 15 подвижно закрепленных в прорезях 16, 17, 18 и 19. На подъемной секции 13 одними концами подвижно закреплены газовые амортизаторы 20 и 21, которые своими штоками подвижно закреплены на осях 14 и 15. На подъемной секции расположено съемное ложе 22. На съемном ложе шарнирно закреплены торцевые секции 23 и 24. В торцевой секции 23 подвижно расположены штанги 25 и 26. Штанга расположена внутри пружины 27 которая одним концом закреплена на штанге а другим на торцевой секции. На одном конце штанги расположена П-образная скоба 28, которая удерживает торцевую секцию в выбранном положении с помощью оси 29 при горизонтальном положении торцевой секции и оси 30 при вертикальном положении. Конструкция торцевой секции 24 выполнена аналогичным способом. Перемещение штанги в горизонтальное или вертикальное положение осуществляется путем оттягивания П-образной скобы от одной оси и фиксацией ее на другой. На боковых сторонах съемного ложа подвижно закреплены поворотные ручки 31, 32, 33 и 34. Поворотная ручка может занимать положения вертикальное вниз,вертикальное вверх и горизонтальное. Для фиксации ручки в выбранном положении на ложе 22 подвижно закреплен палец 35, удерживаемый пружиной 36 одним концом закрепленной на ложе 22, а другим на пальце. Для приведения ручки в горизонтальное положение из вертикального палец 35 полностью оттягивается влево, ручка поворачивается на 90 и палец вставляется в отверстие(не показано) расположенное на поворотной ручке. Конструкция все ручек, а также способ работы выполнены аналогичным образом. На съемном ложе 22 расположены секция 37 для подъема груди и головы больного и секция 38 для подъема ног. Одним концом секция подвижно закреплена на ложе 22, а другим с помощью оси 39 которая подвижна закреплена на секции 37 и к которой неподвижно одним концом закреплены рычаги 40 и 41. К другим концам рычагов подвижно закреплена ось 42, на концах которой подвижно закреплены торцевые части 43 и 44 квадратного сечения. Торцы 43 и 44 подвижно закреплены к квадратных прорезях 45, 46, 47 съемного ложе 22. На торцы 43 и 44 подвижно надеты кольца 48 и 49 и неподвижно закреплены упоры 50 и 51. Между кольцами и упорами расположены пружины 52 и 53. На торцах 43 и 44 неподвижно закреплены зубцы 54 и 55, которые вставлены между зубьями зубчатых реек 56 и 57, неподвижно закрепленных на съемном ложе 22. На конце торцевой части 43 расположена эргономичная ручка 58 перемещением которой фиксируется секция 37 в выбранном положении. Конструкция секции 38 выполнена аналогичным способом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Медицинская кровать, содержащая раму на колесах и ложе, состоящее из грудной,тазобедренной и ножной секций, где грудная и ножная секции выполнены с возможностью изменения наклона секционной плоскости, причем секции ложа включают в себя расположенные поперек ложа параллельные профили, которые прикреплены концами к продольным составляющим каркаса соответствующей секции, отличающаяся тем, что тазобедренная секция неподвижна, а ножная секция ложа состоит из двух частей, одна из которых, примыкающая к тазобедренной секции,выполнена с возможностью наклона к плоскости основания с механизмом наклона, и неподвижная часть для ступней в плоскости основания, каркаса секции, соединенных поперечными стержнями, и,опирающихся на продольные направляющие элементы основания. 2. Медицинская кровать по п.1, отличающаяся тем, что ложе съемное и дополнительно на нем шарнирно закреплены две торцевые секции с механизмами изменения угла наклона, а на боковых сторонах съемного ложа подвижно закреплены поворотные ручки, которые могут занимать положения вертикальное вниз, вертикальное вверх и горизонтальное,с помощью фиксирующего механизма. 3. Медицинская кровать по п.1, отличающаяся тем, что рама установлена на поворачивающихся колесах, на которой подвижно закреплена с помощью рычагов подъемная рама, регулируемая по высоте с помощью газовых амортизаторов и,фиксируемая в выбранном положении с помощью пальца, вставляемого в соосно совпавшие отверстия,расположенные на рычагах,подвижно установленных между колесами и рамой. 4. Медицинская кровать по п.1, отличающаяся тем, что съемное ложе установлено на подъемной раме.
