Усовершенствованный способ бригадно-поточного лова рыбы плавными сетями
Номер инновационного патента: 31212
Опубликовано: 15.06.2016
Авторы: Мурзашев Туреш Каиржанович, Пилин Дмитрий Валерьевич, Ким Аркадий Игнатьевич
Формула / Реферат
Предлагаемый усовершенствованный способ бригадно-поточного лова рыбы плавными сетями и устройство для его осуществления, относится к рыбоводству и может быть использовано для интенсификации бригадно-поточного лова рыбы плавными сетями.
Наиболее близким аналогом является способ бригадно-поточного лова рыбы плавными сетями (Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С. 105).
Задачей предлагаемого изобретения является усовершенствование бригадно-поточного лова рыбы плавными сетями. Ожидаемым техническим результатом является равномерный плав сетей с оптимально-регулируемой скоростью за счет принудительной тяги, горизонтальное расширение площади облова, и формирование запасных наборов сетей.

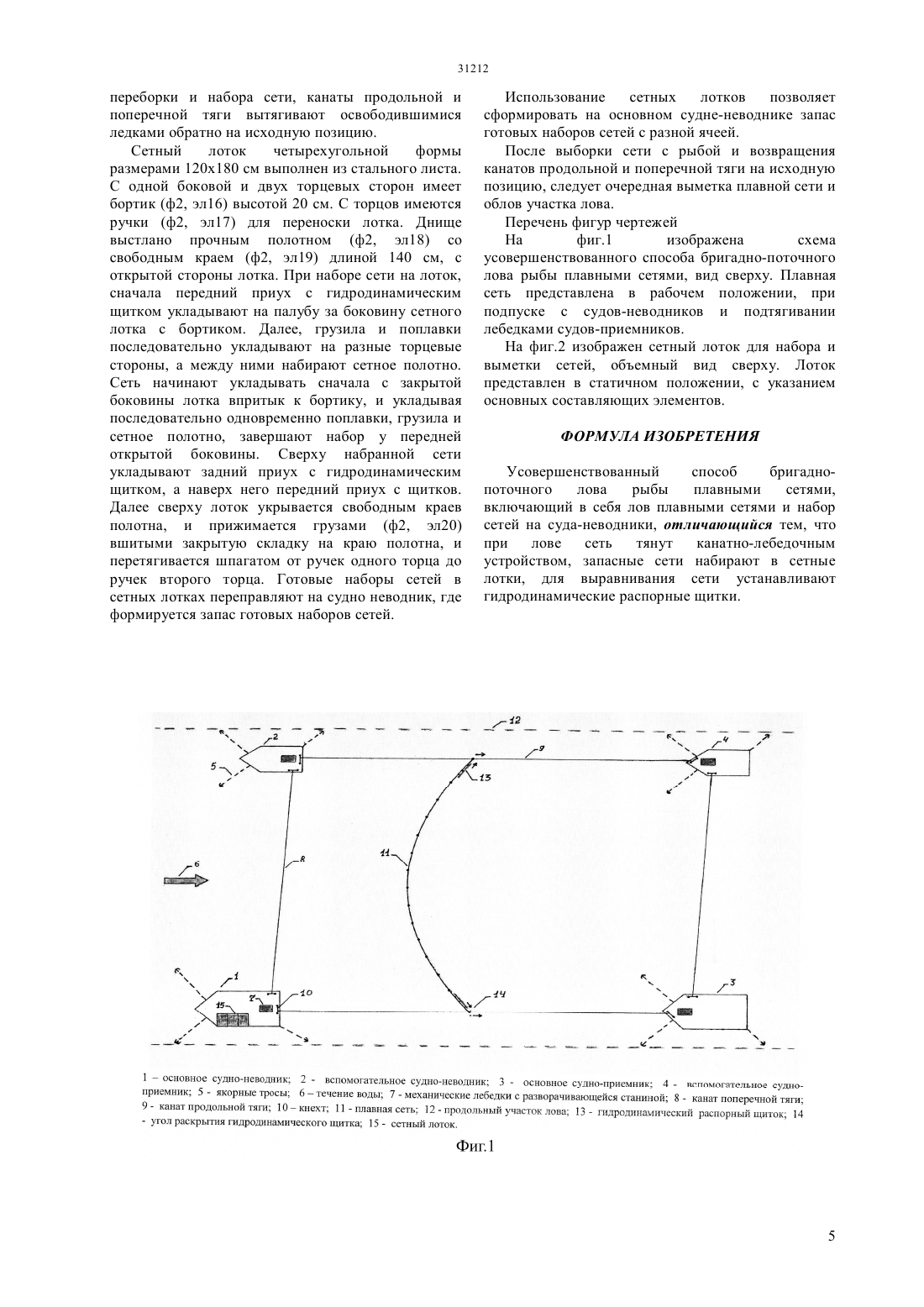

При осуществлении предлагаемого способа, в начале участка плавного лова с одной стороны устанавливается основное судно-неводник, а с другой стороны вспомогательное судно- неводник. В конце участка лова, с одной стороны устанавливается основное судно-приемник, а с другой стороны вспомогательное судно-приемник.
От основного судна-неводника к вспомогательному судну-неводнику, и от основного судна- приемника к вспомогательному судну-приемнику, протянуты капроновые канаты поперечной тяги. От основного судна-неводника к основному судну-приемнику, и от вспомогательного судна-неводника к вспомогательному судну-приемнику протянуты капроновые канаты продольной тяги. В начале лова приух сети набранной на палубе основного судна-неводника, пристегивается к концу каната поперечной тяги, который вытягивает плавную сеть поперек продольного участка лова, в сторону вспомогательного судна-неводника. Когда вытягиваемый конец сети достигает вспомогательного судна-неводника, приух отстегивают от каната поперечной тяги, затем оба приуха с судов-неводников пристегивают к канатам продольной тяги, присоединяемым в этот момент с запасными канатами на барабанах лебедок всех судов. По команде канаты продольной тяги начинают вытягивать лебедками на судах-приемниках, и соответственно принудительно сплавлять сеть по участку лова.
Канаты тянут концы сетей быстрее скорости течения, а сетное полотно обладающее большей площадью сопротивления воде, отстает и выгибается дугой, при этом сужается ширина площади облова. Для предотвращения этого на приухи сетей крепятся распорные устройства в виде гидродинамических щитков, которые распирают по горизонтали плавную сеть, предотвращая излишнее выгибание сети и сужение участка захвата.

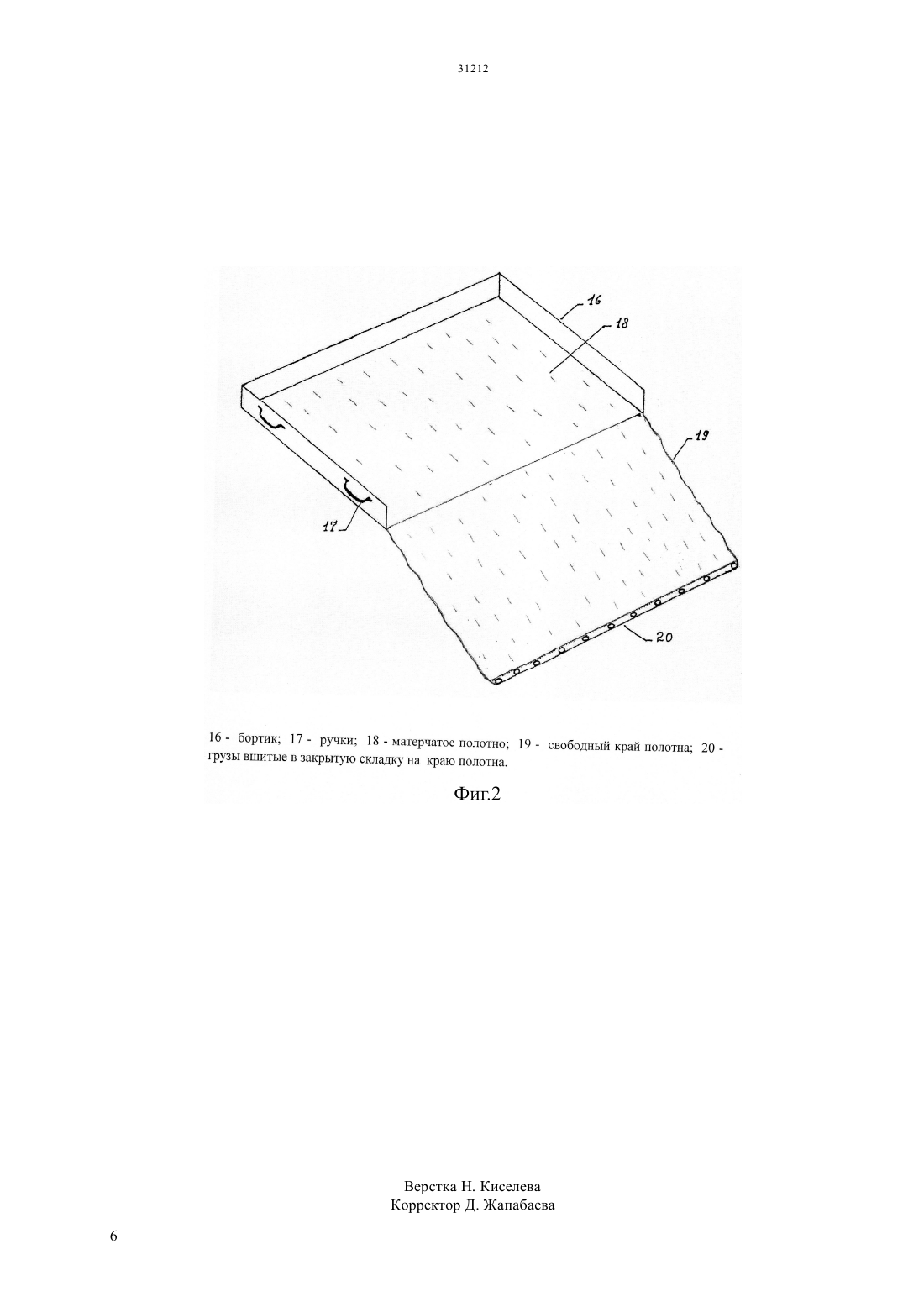

В конце участка плава по достижение судов-приемников, приухи сетей отстегивают от канатов продольной тяги и пристегивают к канату поперечной тяги. Затем посредством данного каната сеть с рыбой вытягивают на основное судно-приемник, выпутывают рыбу, сеть перебирают и заново набирают на сетный лоток. Использование сетных лотков позволяет сформировать на основном судне-неводнике запас готовых наборов сетей с разной ячеей.
После выборки сети с рыбой и возвращения канатов продольной и поперечной тяги на исходную позицию, следует очередная выметка плавной сети и облов участка лова.
Совокупными признаками аналога и изобретения, обеспечивающими получение технического результата, являются следующие: имеются плавные сети; имеется судно-неводник.
Наиболее существенными отличительными признаками являются следующие: имеется канатно-лебедочное устройство принудительной тяги плавной сети; имеются гидродинамические распорные щитки для горизонтального расширения площади облова; имеются сетные лотки для формирования запасных наборов сетей.
Текст
(51) 01 69/00 (2006.01) 01 73/00 (2006.01) 01 74/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пристегивается к концу каната поперечной тяги,который вытягивает плавную сеть поперек продольного участка лова,в сторону вспомогательного судна-неводника. Когда вытягиваемый конец сети достигает вспомогательного судна-неводника,приух отстегивают от каната поперечной тяги, затем оба приуха с судов-неводников пристегивают к канатам продольной тяги, присоединяемым в этот момент с запасными канатами на барабанах лебедок всех судов. По команде канаты продольной тяги начинают вытягивать лебедками на судахприемниках, и соответственно принудительно сплавлять сеть по участку лова. Канаты тянут концы сетей быстрее скорости течения, а сетное полотно обладающее большей площадью сопротивления воде, отстает и выгибается дугой, при этом сужается ширина площади облова. Для предотвращения этого на приухи сетей крепятся распорные устройства в виде гидродинамических щитков, которые распирают по горизонтали плавную сеть, предотвращая излишнее выгибание сети и сужение участка захвата. В конце участка плава по достижение судовприемников, приухи сетей отстегивают от канатов продольной тяги и пристегивают к канату поперечной тяги. Затем посредством данного каната сеть с рыбой вытягивают на основное судноприемник, выпутывают рыбу, сеть перебирают и заново набирают на сетный лоток. Использование сетных лотков позволяет сформировать на основном судне-неводнике запас готовых наборов сетей с разной ячеей. После выборки сети с рыбой и возвращения канатов продольной и поперечной тяги на исходную позицию, следует очередная выметка плавной сети и облов участка лова. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеются плавные сети имеется судно-неводник. Наиболее существенными отличительными признаками являются следующие имеется канатнолебедочное устройство принудительной тяги плавной сети имеются гидродинамические распорные щитки для горизонтального расширения(72) Ким Аркадий Игнатьевич Пилин Дмитрий Валерьевич Мурзашев Туреш Каиржанович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Мельников В.Н. Устройство орудий лова и технология добычи рыбы. -М. 1991, с.105(54) УСОВЕРШЕНСТВОВАННЫЙ СПОСОБ БРИГАДНО-ПОТОЧНОГО ЛОВА РЫБЫ ПЛАВНЫМИ СЕТЯМИ(57) Предлагаемый усовершенствованный способ бригадно-поточного лова рыбы плавными сетями относится к рыбоводству и может быть использовано для интенсификации бригаднопоточного лова рыбы плавными сетями. Наиболее близким аналогом является способ бригадно-поточного лова рыбы плавными сетями(Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С. 105). Задачей предлагаемого изобретения является усовершенствование бригадно-поточного лова рыбы плавными сетями. Ожидаемым техническим результатом является равномерный плав сетей с оптимально-регулируемой скоростью за счет принудительной тяги, горизонтальное расширение площади облова, и формирование запасных наборов сетей. При осуществлении предлагаемого способа, в начале участка плавного лова с одной стороны устанавливается основное судно-неводник, а с другой стороны вспомогательное судно-неводник. В конце участка лова,с одной стороны устанавливается основное судно-приемник, а с другой стороны вспомогательное судно-приемник. От основного судна-неводника к вспомогательному судну-неводнику, и от основного судна-приемника к вспомогательному суднуприемнику,протянуты капроновые канаты поперечной тяги. От основного судна-неводника к основному судну-приемнику, и от вспомогательного судна-неводника к вспомогательному суднуприемнику протянуты капроновые канаты продольной тяги. В начале лова приух сети набранной на палубе основного судна-неводника, 31212 Предлагаемый способ относится к рыбоводству и может быть использовано для интенсификации бригадно-поточного лова рыбы плавными сетями. Данный усовершенствованный способ включает в себя устройство для принудительной тяги плавной сети,приспособление для горизонтального расширения площади облова, и устройство для набора и выметки сетей. Это позволяет обеспечить равномерный плав сетей с оптимально-регулируемой скоростью, при необходимом горизонтальном расширении площади облова, и позволяет формировать запасные наборы сетей для непрерывного обеспечения поточного лова. Уровень техники Наиболее близким аналогом является способ бригадно-поточного лова рыбы плавными сетями(Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С. 105). В аналоге на промысловое судно-неводник набирают несколько плавных сетей. Сети с двумя маяками по концам поочередно выметывают поперек реки в начале плава, и они сплывают без лодок к концу участка плава. Здесь сети выбирают из воды на другой судно, выбирают из них рыбу, а обработанные сети отправляют обратно к началу плава на судно-неводник. При данном способе сокращается количество рыбаков, повышается производительность лова, появляется возможность механизации процессов выметки и выборки сетей. Сама плавная сеть представляет собой сетное полотно, посаженное на нижний и верхний подборы. Подборы заканчиваются приухами,которые подвязываются к подмаячному концу с маяком. Верхний подбор оснащают небольшими поплавками из пенопласта, и нижний - грузилами. Ячеи сетного полотна колеблются от 20 до 100 мм, в зависимости от величины рыб, на которых ориентирован лов. Грузила находятся напротив поплавков, чтобы избежать перекоса сетного полотна. Плавную сеть набирают на разостланный брезент. Подборы укладывают отдельно один от другого и с промежутком для сетного полотна. При лове сеть должна располагаться поперек русла. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- не используется принудительная тяга плавной сети, для равномерного плава с оптимальнорегулируемой скоростью- не используется приспособление для горизонтального расширения площади облова необходимое для повышения уловистости- не используется приспособление для набора и выметки сетей, позволяющее формировать запасные наборы для непрерывного обеспечения поточного лова. Сходными существенными признаками аналога и предлагаемого способа являются следующие- при лове используют плавные сети- сети набирают на судно-неводник. Сущность изобретения 1. Задачей предлагаемого изобретения является усовершенствование бригадно-поточного лова рыбы плавными сетями. 2. Ожидаемым техническим результатом является равномерный плав сетей с оптимальнорегулируемой скоростью за счет принудительной тяги, горизонтальное расширение площади облова,и формирование запасных наборов сетей для непрерывного обеспечения поточного лова. 3. Достижение технического результата осуществляется следующим- на участка лова с одной стороны устанавливается основное судно-неводник (ф 1, эл 1),а с другой стороны вспомогательное судноневодник (ф 1, эл 2). В конце участка лова, с одной стороны устанавливается основное судно-приемник(ф 1, эл 3), а с другой стороны вспомогательное судно-приемник (ф 1, эл 4)- суда зафиксированы на своих местах якорными тросами (ф 1, эл 5), носом навстречу течению (ф 1,эл 6). На судах имеются поворачивающиеся механические лебедки (ф 1, эл 7) от основного судна-неводника к вспомогательному судну-неводнику, и от основного судна-приемника к вспомогательному суднуприемнику,протянуты капроновые канаты поперечной тяги (ф 1, эл 8). От основного суднаневодника к основному судну-приемнику, и от вспомогательного судна-неводника к вспомогательному судну-приемнику протянуты капроновые канаты продольной тяги (ф 1, эл 9). Концы капроновых канатов закреплены на кнехтах- в начале лова приух сети набранной на палубе основного судна-неводника, пристегивается к концу каната поперечной тяги, который вытягивает плавную сеть (ф 1, эл 11) поперек продольного участка лова (ф 1, эл 12) в сторону вспомогательного судна-неводника. По команде канаты продольной тяги начинают вытягивать лебедками на судахприемниках, и соответственно принудительно сплавлять сеть по участку лова- для предотвращения выгибания вперед на приухи сетей крепятся распорные устройства в виде гидродинамических щитков (ф 1, эл 13), с углом раскрытия (ф 1, эл 14) 130-135- в конце участка плава сеть с рыбой вытягивают на основное судно-приемник, перебирают и заново набирают на сетный лоток (ф 1, эл 15). Лоток с одной боковой и двух торцевых сторон имеет бортик (ф 2,эл 16). С торцов имеются ручки (ф 2, эл 17). Днище выстлано полотном (ф 2, эл 18) со свободным краем(ф 2, эл 19). Готовые наборы сетей переправляют на судно неводник. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- для лова рыбы применяют плавные сети- сети набирают на судно-неводник. Наиболее существенными отличительными признаками являются следующие- при лове плавную сеть тянут канатнолебедочным устройством 3- запасные сети набирают в сетные лотки- для выравнивания сети устанавливают гидродинамические распорные щитки. Описание изобретения Предлагаемый усовершенствованный способ бригадно-поточного лова рыбы плавными сетями включает в себя принудительную тягу плавной сети,горизонтальное расширения площади облова,формирование резервных наборов сетей на сетных лотках. Это позволяет обеспечить равномерный плав сетей с оптимально-регулируемой скоростью,при необходимом горизонтальном расширении площади облова, и позволяет формировать запасные наборы сетей для обеспечения поточного лова. Наиболее близким аналогом является способ бригадно-поточного лова рыбы плавными сетями(Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С. 105). Задачей предлагаемого изобретения является усовершенствование бригадно-поточного лова рыбы плавными сетями. Ожидаемым техническим результатом является равномерный плав сетей с оптимально-регулируемой скоростью за счет принудительной тяги, горизонтальное расширение площади облова, и формирование запасных наборов сетей для непрерывного обеспечения поточного лова. При осуществлении предлагаемого способа, в начале участка плавного лова с одной стороны устанавливается основное судно-неводник (ф 1, эл 1),а с другой стороны вспомогательное судноневодник (ф 1, эл 2). В конце участка лова, с одной стороны устанавливается основное судно-приемник(ф 1, эл 3), а с другой стороны вспомогательное судно-приемник (ф 1, эл 4). При этом основные суда располагаются с той стороны участка лова, которая имеет выход на транспортные пути,а вспомогательные с другой. В качестве судов могут использоваться катера, баркасы, шлюпки. Поскольку бригадно-поточный способ лова осуществляется в период высокой концентрации рыбы на участке лова (во время пищевых,нерестовых,зимовальных миграций рыб),протяженность участка сплава небольшая в среднем 150 м. При большей протяжнности рыба запутавшаяся в сети в большом количестве будет тормозить движение сети или рвать сетное полотно. Суда фиксируются на своих местах якорными тросами (ф 1, эл 5), носовой частью навстречу течению (ф 1, эл 6). На всех судах имеются механические лебедки(ф 1,эл 7),с разворачивающейся станиной. От основного судна-неводника к вспомогательному судну-неводнику, и от основного судна-приемника к вспомогательному суднуприемнику,протянуты капроновые канаты поперечной тяги (ф 1, эл 8) толщиной 20 мм. От основного судна-неводника к основному суднуприемнику, и от вспомогательного судна-неводника к вспомогательному судну-приемнику протянуты капроновые канаты продольной тяги (ф 1, эл 9) толщиной 20 мм. Концы капроновых канатов в статичном положении закреплены на кнехтах (ф 1, эл 4 10). Это небольшие парные стойки для быстрого подвязывания, отвязывания, подпуска или подбора различных канатов и швартовов. На барабанах лебедок намотан запас капронового каната в 1,3 раза превышающий длину участка плава. На концах канатов имеются крепежные металлические карабины для быстрого присоединения или отсоединения. В начале лова приух сети набранной на палубе основного судна-неводника, пристегивается к концу каната поперечной тяги, который вытягивает плавную сеть (ф 1, эл 11) поперек продольного участка лова (ф 1, эл 12) в сторону вспомогательного судна-неводника. Канат поперечной тяги при этом накручивается на лебедку вспомогательного суднаневодника, которая развернута в сторону основного судна-неводника. Когда вытягиваемый конец сети достигает вспомогательного судна-неводника, приух отстегивают от каната поперечной тяги, затем оба приуха с судов-неводников пристегивают к канатам продольной тяги, присоединяемым в этот момент с запасными канатами на барабанах лебедок всех судов. Лебедки на судах-неводниках и судахприемниках разворачивают на станине навстречу друг другу параллельно траектории плава сети. Затем по команде канаты продольной тяги начинают вытягивать лебедками на судах-приемниках, и соответственно принудительно сплавлять сеть по участку лова. При этом с лебедок на судах неводниках канаты продольной тяги с соответственной скоростью отпускают. Длина сети должна на 1/3 превышать ширину участка плава. Канаты тянут концы сетей быстрее скорости течения, а сетное полотно обладающее большей площадью сопротивления воде, отстает и выгибается дугой, при этом сужается ширина площади облова. Для предотвращения этого на приухи сетей крепятся распорные устройства в виде гидродинамических щитков (ф 1, эл 13), из пластин из оргстекла на жесткой алюминиевой раме. Размеры щитка 100100 см. Угол раскрытия (ф 1,эл 14) гидродинамических щитков по отношению к траектории движения сети 130-135, обеспечен принудительной тягой концов сети и замедленностью движения сетного полотна обладающего большей сопротивляемостью воде, в результате чего сеть выгибается дугой. Расположенные под таким углом гидродинамические щитки, при сопротивлении воде приобретают направление движения от сети в сторону краев участка лова, и соответственно распирают по горизонтали плавную сеть,предотвращая излишнее выгибание сети и сужение участка захвата. В конце участка плава по достижение судовприемников, приухи сетей отстегивают от канатов продольной тяги и пристегивают к канату поперечной тяги. Затем посредством данного каната сеть с рыбой вытягивают на основное судноприемник, выпутывают рыбу, сеть перебирают и заново набирают на сетный лоток (ф 1, эл 15). Готовые наборы сетей в сетных лотках переправляют на судно-неводник. Во время переборки и набора сети, канаты продольной и поперечной тяги вытягивают освободившимися ледками обратно на исходную позицию. Сетный лоток четырехугольной формы размерами 120180 см выполнен из стального листа. С одной боковой и двух торцевых сторон имеет бортик (ф 2, эл 16) высотой 20 см. С торцов имеются ручки (ф 2, эл 17) для переноски лотка. Днище выстлано прочным полотном (ф 2, эл 18) со свободным краем (ф 2, эл 19) длиной 140 см, с открытой стороны лотка. При наборе сети на лоток,сначала передний приух с гидродинамическим щитком укладывают на палубу за боковину сетного лотка с бортиком. Далее, грузила и поплавки последовательно укладывают на разные торцевые стороны, а между ними набирают сетное полотно. Сеть начинают укладывать сначала с закрытой боковины лотка впритык к бортику, и укладывая последовательно одновременно поплавки, грузила и сетное полотно, завершают набор у передней открытой боковины. Сверху набранной сети укладывают задний приух с гидродинамическим щитком, а наверх него передний приух с щитков. Далее сверху лоток укрывается свободным краев полотна, и прижимается грузами (ф 2, эл 20) вшитыми закрытую складку на краю полотна, и перетягивается шпагатом от ручек одного торца до ручек второго торца. Готовые наборы сетей в сетных лотках переправляют на судно неводник, где формируется запас готовых наборов сетей. Использование сетных лотков позволяет сформировать на основном судне-неводнике запас готовых наборов сетей с разной ячеей. После выборки сети с рыбой и возвращения канатов продольной и поперечной тяги на исходную позицию, следует очередная выметка плавной сети и облов участка лова. Перечень фигур чертежей На фиг.1 изображена схема усовершенствованного способа бригадно-поточного лова рыбы плавными сетями, вид сверху. Плавная сеть представлена в рабочем положении, при подпуске с судов-неводников и подтягивании лебедками судов-приемников. На фиг.2 изображен сетный лоток для набора и выметки сетей, объемный вид сверху. Лоток представлен в статичном положении, с указанием основных составляющих элементов. ФОРМУЛА ИЗОБРЕТЕНИЯ Усовершенствованный способ бригаднопоточного лова рыбы плавными сетями,включающий в себя лов плавными сетями и набор сетей на суда-неводники, отличающийся тем, что при лове сеть тянут канатно-лебедочным устройством, запасные сети набирают в сетные лотки, для выравнивания сети устанавливают гидродинамические распорные щитки.
МПК / Метки
МПК: A01K 73/00, A01K 69/00, A01K 74/00
Метки: бригадно-поточного, лова, плавными, способ, усовершенствованный, рыбы, сетями
