Усовершенствованный маяк для плавной рыболовной сети

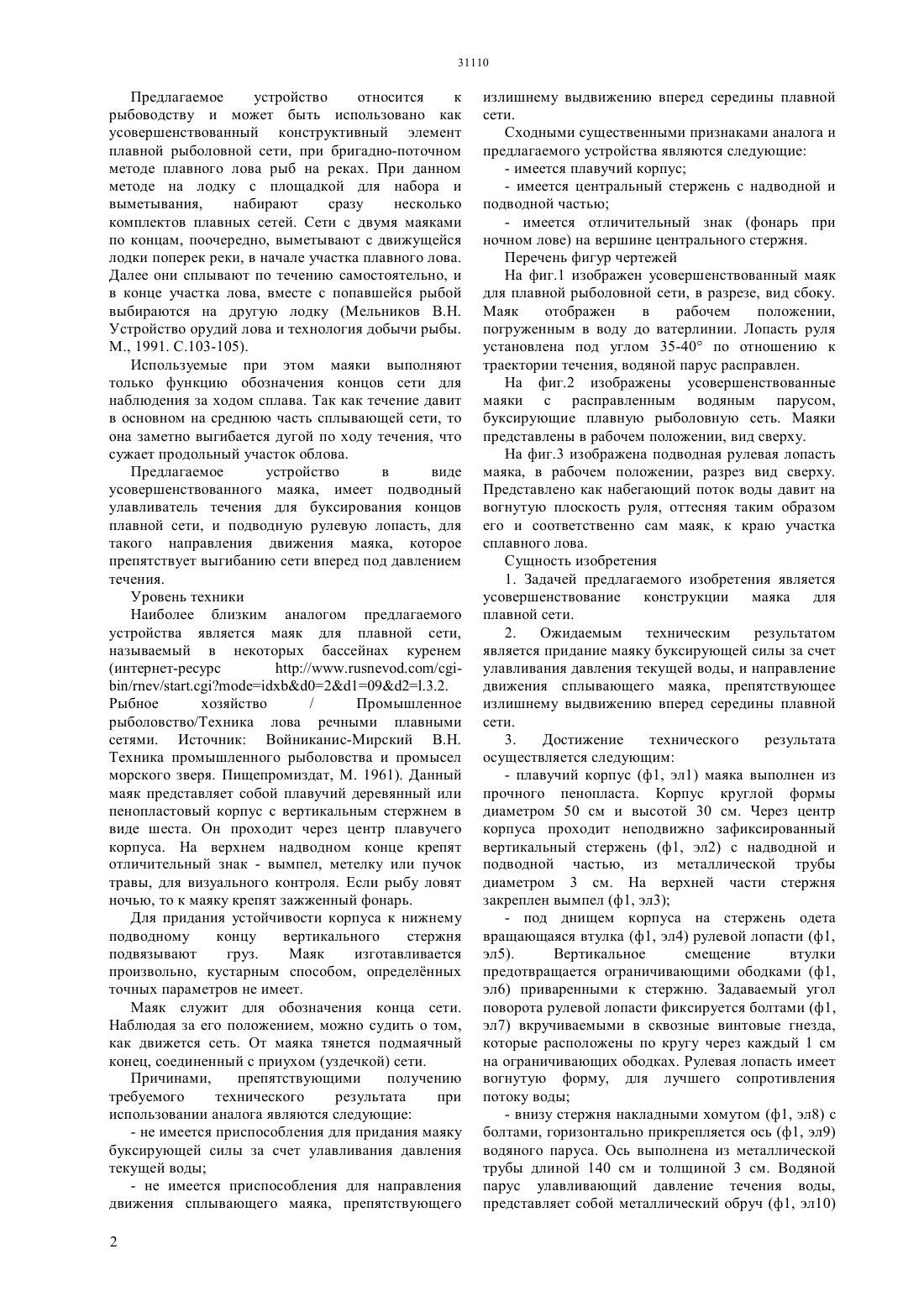

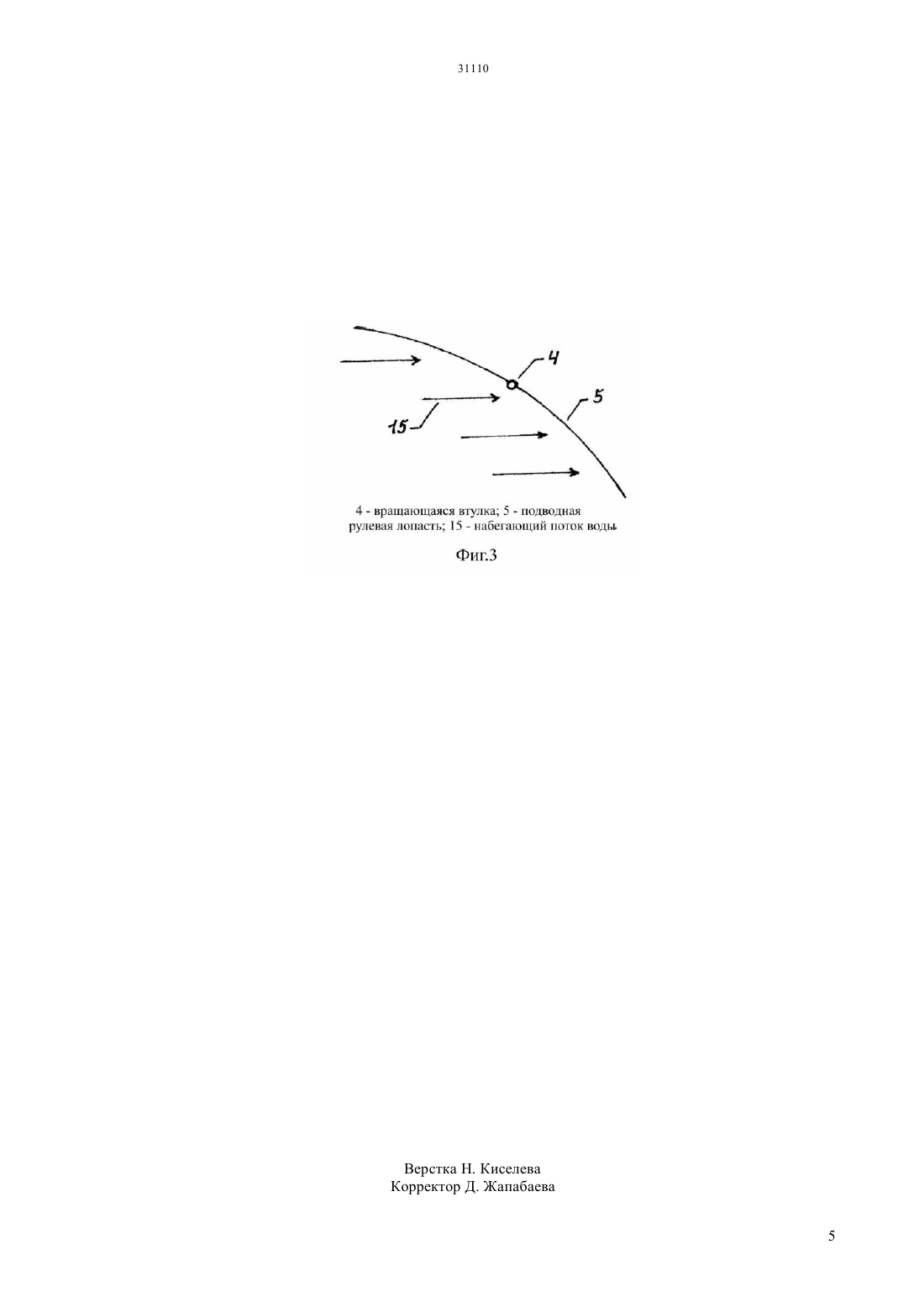

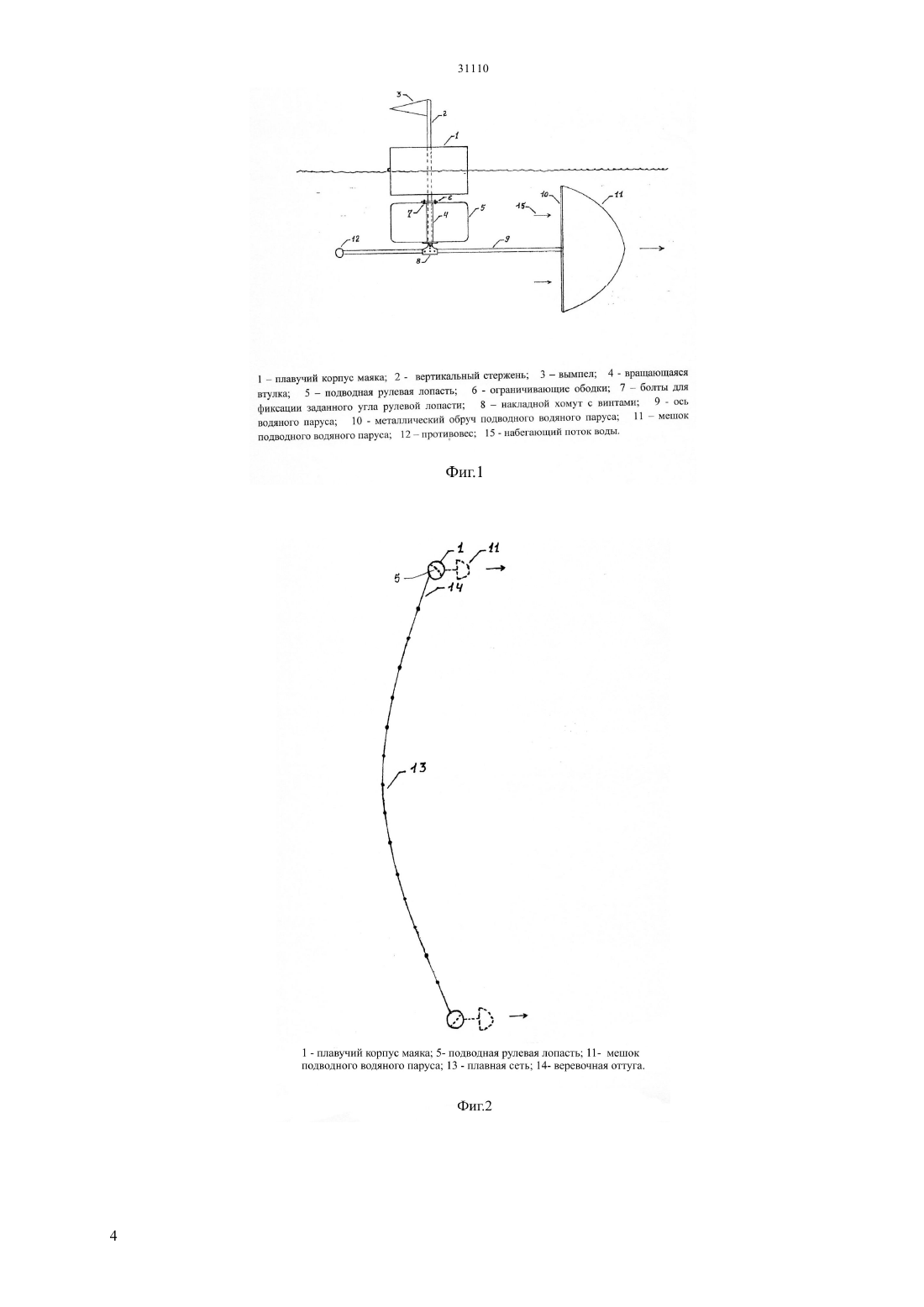

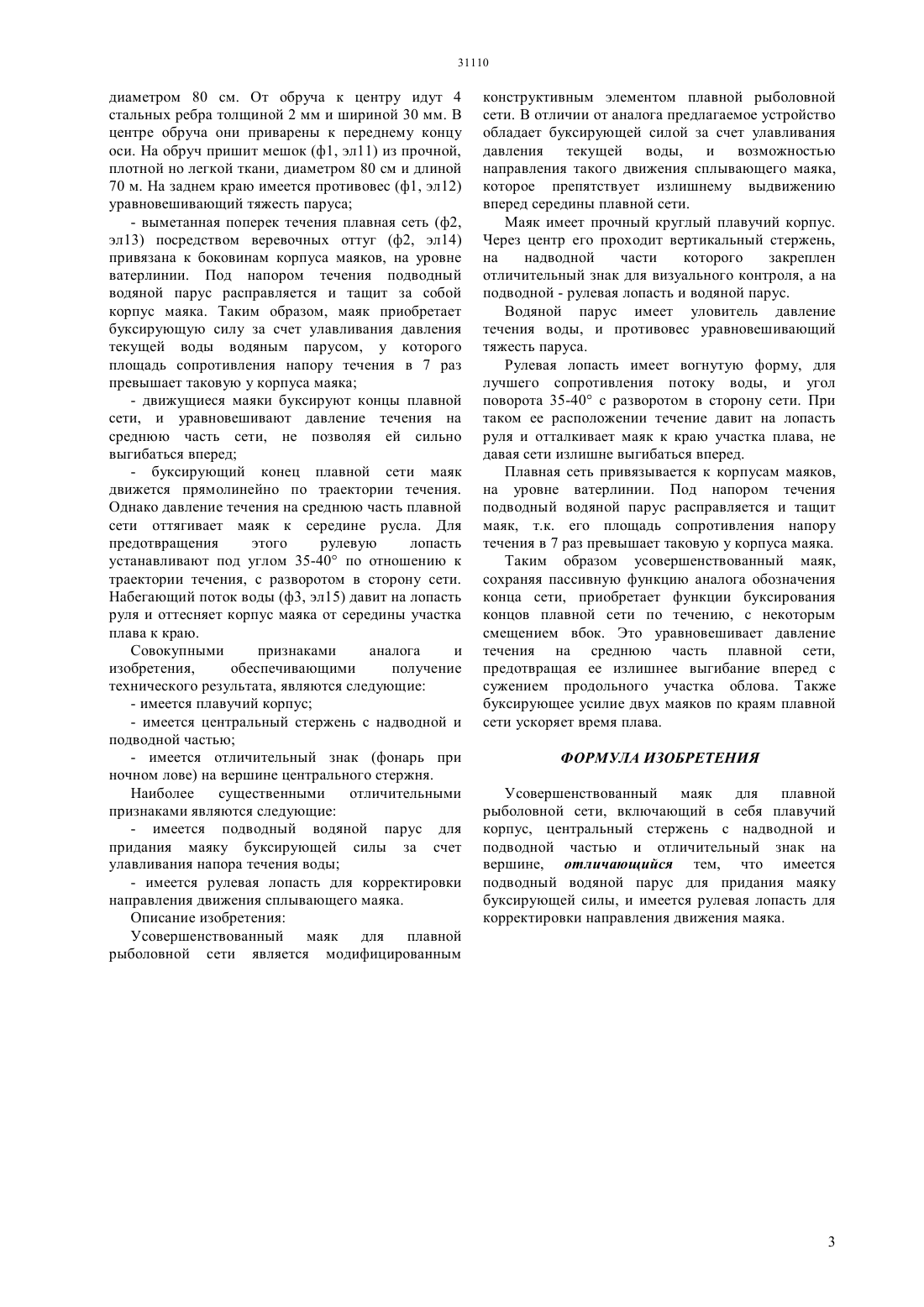

(51) 01 61/00 (2006.01) 01 71/00 (2006.01) 01 73/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ напором течения подводный водяной парус расправляется и тащит за собой корпус маяка. Таким образом, буксирующая сила маяка увеличивается за счет улавливания давления текущей воды водяным парусом, у которого площадь сопротивления напору течения в 7 раз превышает таковую у корпуса маяка. Рулевую лопасть устанавливают под углом 35-40 по отношению к траектории течения. Набегающий поток воды давит на лопасть руля и оттесняет корпус маяка от середины участка плава к краю Таким образом усовершенствованный маяк,сохраняя пассивную функцию аналога обозначения конца сети, приобретает функции буксирования концов плавной сети по течению, с некоторым смещением вбок. Это уравновешивает давление течения на среднюю часть плавной сети,предотвращая ее излишнее выгибание вперед с сужением продольного участка облова. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется плавучий корпус имеется центральный стержень с надводной и подводной частью имеется отличительный знак на вершине центрального стержня. Наиболее существенными отличительными признаками являются следующие имеется подводный водяной парус для увеличения буксирующей силы маяка за счет улавливания напора течения воды имеется рулевая лопасть для корректировки направления движения сплывающего маяка.(72) Ким Аркадий Игнатьевич Тулеуов Аслан Мухамбетович Днекешев Алибек Кусаинович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Войниканис-Мирский В.Н. Техника промышленного рыболовства и промысел морского зверя. Пищепромиздат, М. 1961(54) УСОВЕРШЕНСТВОВАННЫЙ МАЯК ДЛЯ ПЛАВНОЙ РЫБОЛОВНОЙ СЕТИ(57) Предлагаемое устройство усовершенствованный маяк для плавной рыболовной сети, предназначен для увеличения буксирующей силы маяка за счет улавливания давления текущей воды, и направления движения сплывающего маяка, препятствующее излишнему выдвижению вперед середины плавной сети. Достижение технического результата осуществляется следующим. Плавучий корпус маяка выполнен из прочного пенопласта. Через центр корпуса проходит неподвижно зафиксированный вертикальный стержень с надводной и подводной частью. Под днищем корпуса на стержень одета вращающаяся втулка рулевой лопасти вогнутой формы. Внизу стержня накладными хомутом горизонтально прикрепляется ось водяного паруса, представляющего собой металлический обруч диаметром 80 см. На обруч пришит мешок из прочной, плотной но легкой ткани, на заднем краю имеется противовес. Под Предлагаемое устройство относится к рыбоводству и может быть использовано как усовершенствованный конструктивный элемент плавной рыболовной сети, при бригадно-поточном методе плавного лова рыб на реках. При данном методе на лодку с площадкой для набора и выметывания,набирают сразу несколько комплектов плавных сетей. Сети с двумя маяками по концам, поочередно, выметывают с движущейся лодки поперек реки, в начале участка плавного лова. Далее они сплывают по течению самостоятельно, и в конце участка лова, вместе с попавшейся рыбой выбираются на другую лодку (Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С.103-105). Используемые при этом маяки выполняют только функцию обозначения концов сети для наблюдения за ходом сплава. Так как течение давит в основном на среднюю часть сплывающей сети, то она заметно выгибается дугой по ходу течения, что сужает продольный участок облова. Предлагаемое устройство в виде усовершенствованного маяка, имеет подводный улавливатель течения для буксирования концов плавной сети, и подводную рулевую лопасть, для такого направления движения маяка, которое препятствует выгибанию сети вперед под давлением течения. Уровень техники Наиболее близким аналогом предлагаемого устройства является маяк для плавной сети,называемый в некоторых бассейнах куренем/ Промышленное рыболовство/Техника лова речными плавными сетями. Источник Войниканис-Мирский В.Н. Техника промышленного рыболовства и промысел морского зверя. Пищепромиздат, М. 1961). Данный маяк представляет собой плавучий деревянный или пенопластовый корпус с вертикальным стержнем в виде шеста. Он проходит через центр плавучего корпуса. На верхнем надводном конце крепят отличительный знак - вымпел, метелку или пучок травы, для визуального контроля. Если рыбу ловят ночью, то к маяку крепят зажженный фонарь. Для придания устойчивости корпуса к нижнему подводному концу вертикального стержня подвязывают груз. Маяк изготавливается произвольно, кустарным способом, определнных точных параметров не имеет. Маяк служит для обозначения конца сети. Наблюдая за его положением, можно судить о том,как движется сеть. От маяка тянется подмаячный конец, соединенный с приухом (уздечкой) сети. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- не имеется приспособления для придания маяку буксирующей силы за счет улавливания давления текущей воды- не имеется приспособления для направления движения сплывающего маяка, препятствующего 2 излишнему выдвижению вперед середины плавной сети. Сходными существенными признаками аналога и предлагаемого устройства являются следующие- имеется центральный стержень с надводной и подводной частью- имеется отличительный знак (фонарь при ночном лове) на вершине центрального стержня. Перечень фигур чертежей На фиг.1 изображен усовершенствованный маяк для плавной рыболовной сети, в разрезе, вид сбоку. Маяк отображен в рабочем положении,погруженным в воду до ватерлинии. Лопасть руля установлена под углом 35-40 по отношению к траектории течения, водяной парус расправлен. На фиг.2 изображены усовершенствованные маяки с расправленным водяным парусом,буксирующие плавную рыболовную сеть. Маяки представлены в рабочем положении, вид сверху. На фиг.3 изображена подводная рулевая лопасть маяка, в рабочем положении, разрез вид сверху. Представлено как набегающий поток воды давит на вогнутую плоскость руля, оттесняя таким образом его и соответственно сам маяк, к краю участка сплавного лова. Сущность изобретения 1. Задачей предлагаемого изобретения является усовершенствование конструкции маяка для плавной сети. 2. Ожидаемым техническим результатом является придание маяку буксирующей силы за счет улавливания давления текущей воды, и направление движения сплывающего маяка, препятствующее излишнему выдвижению вперед середины плавной сети. 3. Достижение технического результата осуществляется следующим- плавучий корпус (ф 1, эл 1) маяка выполнен из прочного пенопласта. Корпус круглой формы диаметром 50 см и высотой 30 см. Через центр корпуса проходит неподвижно зафиксированный вертикальный стержень (ф 1, эл 2) с надводной и подводной частью, из металлической трубы диаметром 3 см. На верхней части стержня закреплен вымпел (ф 1, эл 3)- под днищем корпуса на стержень одета вращающаяся втулка (ф 1, эл 4) рулевой лопасти (ф 1,эл 5). Вертикальное смещение втулки предотвращается ограничивающими ободками (ф 1,эл 6) приваренными к стержню. Задаваемый угол поворота рулевой лопасти фиксируется болтами (ф 1,эл 7) вкручиваемыми в сквозные винтовые гнезда,которые расположены по кругу через каждый 1 см на ограничивающих ободках. Рулевая лопасть имеет вогнутую форму, для лучшего сопротивления потоку воды- внизу стержня накладными хомутом (ф 1, эл 8) с болтами, горизонтально прикрепляется ось (ф 1, эл 9) водяного паруса. Ось выполнена из металлической трубы длиной 140 см и толщиной 3 см. Водяной парус улавливающий давление течения воды,представляет собой металлический обруч (ф 1, эл 10) диаметром 80 см. От обруча к центру идут 4 стальных ребра толщиной 2 мм и шириной 30 мм. В центре обруча они приварены к переднему концу оси. На обруч пришит мешок (ф 1, эл 11) из прочной,плотной но легкой ткани, диаметром 80 см и длиной 70 м. На заднем краю имеется противовес (ф 1, эл 12) уравновешивающий тяжесть паруса- выметанная поперек течения плавная сеть (ф 2,эл 13) посредством веревочных оттуг (ф 2, эл 14) привязана к боковинам корпуса маяков, на уровне ватерлинии. Под напором течения подводный водяной парус расправляется и тащит за собой корпус маяка. Таким образом, маяк приобретает буксирующую силу за счет улавливания давления текущей воды водяным парусом, у которого площадь сопротивления напору течения в 7 раз превышает таковую у корпуса маяка- движущиеся маяки буксируют концы плавной сети, и уравновешивают давление течения на среднюю часть сети, не позволяя ей сильно выгибаться вперед- буксирующий конец плавной сети маяк движется прямолинейно по траектории течения. Однако давление течения на среднюю часть плавной сети оттягивает маяк к середине русла. Для предотвращения этого рулевую лопасть устанавливают под углом 35-40 по отношению к траектории течения, с разворотом в сторону сети. Набегающий поток воды (ф 3, эл 15) давит на лопасть руля и оттесняет корпус маяка от середины участка плава к краю. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется центральный стержень с надводной и подводной частью- имеется отличительный знак (фонарь при ночном лове) на вершине центрального стержня. Наиболее существенными отличительными признаками являются следующие- имеется подводный водяной парус для придания маяку буксирующей силы за счет улавливания напора течения воды- имеется рулевая лопасть для корректировки направления движения сплывающего маяка. Описание изобретения Усовершенствованный маяк для плавной рыболовной сети является модифицированным конструктивным элементом плавной рыболовной сети. В отличии от аналога предлагаемое устройство обладает буксирующей силой за счет улавливания давления текущей воды, и возможностью направления такого движения сплывающего маяка,которое препятствует излишнему выдвижению вперед середины плавной сети. Маяк имеет прочный круглый плавучий корпус. Через центр его проходит вертикальный стержень,на надводной части которого закреплен отличительный знак для визуального контроля, а на подводной - рулевая лопасть и водяной парус. Водяной парус имеет уловитель давление течения воды, и противовес уравновешивающий тяжесть паруса. Рулевая лопасть имеет вогнутую форму, для лучшего сопротивления потоку воды, и угол поворота 35-40 с разворотом в сторону сети. При таком ее расположении течение давит на лопасть руля и отталкивает маяк к краю участка плава, не давая сети излишне выгибаться вперед. Плавная сеть привязывается к корпусам маяков,на уровне ватерлинии. Под напором течения подводный водяной парус расправляется и тащит маяк, т.к. его площадь сопротивления напору течения в 7 раз превышает таковую у корпуса маяка. Таким образом усовершенствованный маяк,сохраняя пассивную функцию аналога обозначения конца сети, приобретает функции буксирования концов плавной сети по течению, с некоторым смещением вбок. Это уравновешивает давление течения на среднюю часть плавной сети,предотвращая ее излишнее выгибание вперед с сужением продольного участка облова. Также буксирующее усилие двух маяков по краям плавной сети ускоряет время плава. ФОРМУЛА ИЗОБРЕТЕНИЯ Усовершенствованный маяк для плавной рыболовной сети, включающий в себя плавучий корпус, центральный стержень с надводной и подводной частью и отличительный знак на вершине, отличающийся тем, что имеется подводный водяной парус для придания маяку буксирующей силы, и имеется рулевая лопасть для корректировки направления движения маяка.
