Устройство для заземления нейтрали электрической сети

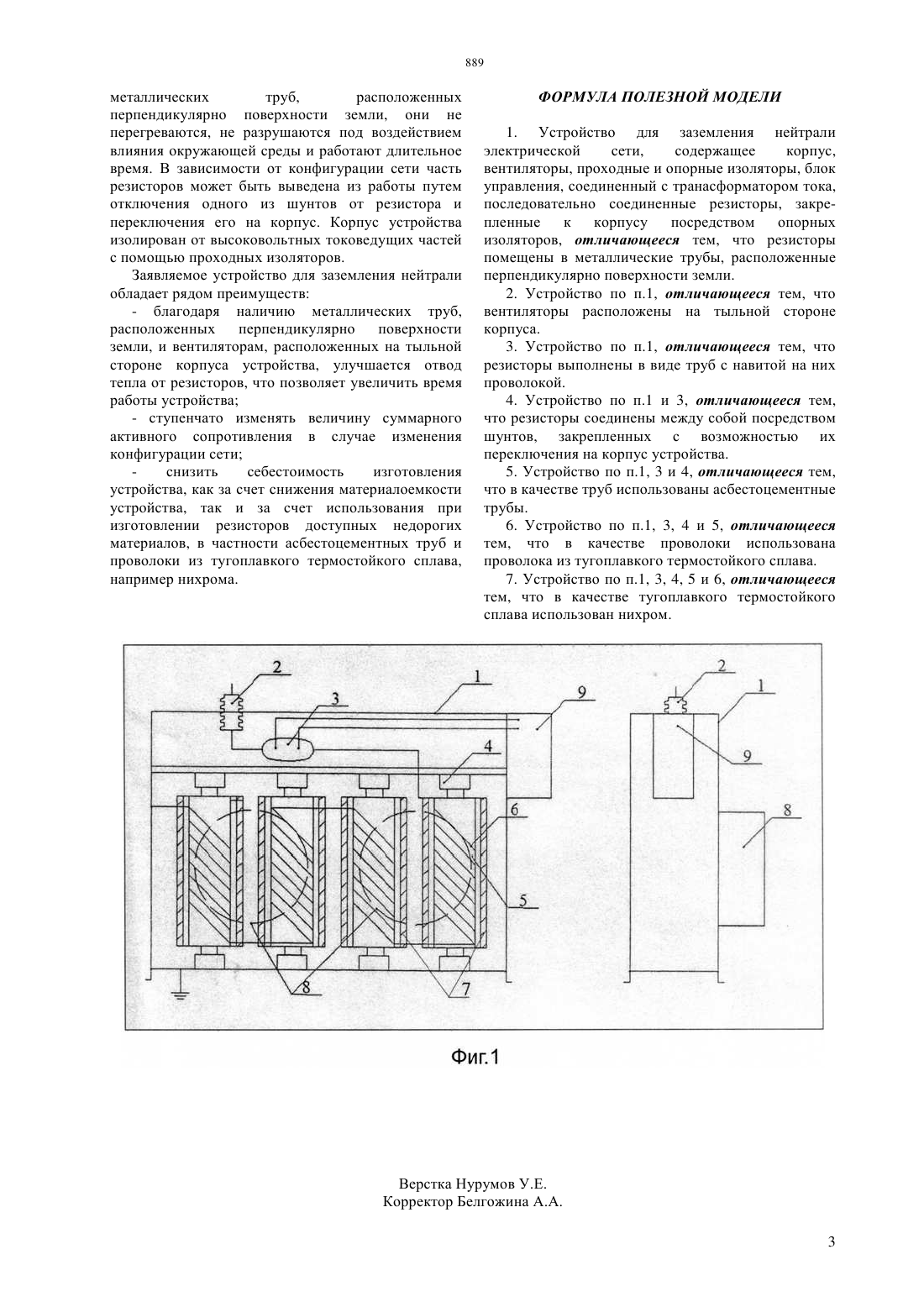

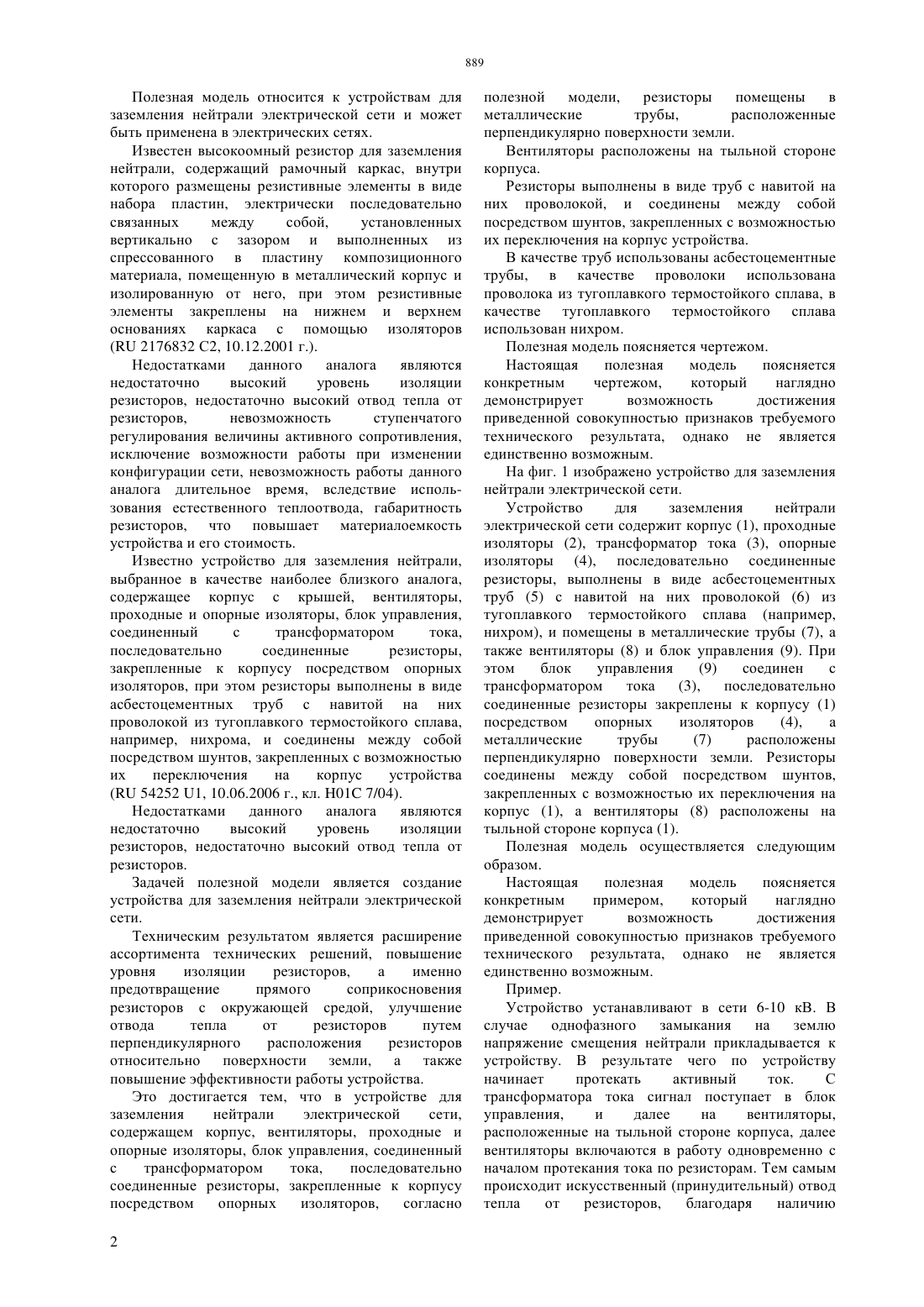

(51) 01 7/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ предотвращение прямого соприкосновения резисторов с окружающей средой, улучшение отвода тепла от резисторов путем перпендикулярного расположения резисторов относительно поверхности земли, а также повышение эффективности работы устройства. Это достигается тем, что в устройстве для заземления нейтрали электрической сети,содержащем корпус, вентиляторы, проходные и опорные изоляторы, блок управления, соединенный с трансформатором тока,последовательно соединенные резисторы, закрепленные к корпусу посредством опорных изоляторов,согласно полезной модели, резисторы помещены в металлические трубы, расположенные перпендикулярно поверхности земли.(76) Ахмадиев Конысбек Мусагалиевич Завитаев Николай Павлович(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) УСТРОЙСТВО ДЛЯ ЗАЗЕМЛЕНИЯ НЕЙТРАЛИ ЭЛЕКТРИЧЕСКОЙ СЕТИ(57) Полезная модель относится к устройствам для заземления нейтрали электрической сети и может быть применена в электрических сетях. Техническим результатом является расширение ассортимента технических решений, повышение уровня изоляции резисторов,а именно Полезная модель относится к устройствам для заземления нейтрали электрической сети и может быть применена в электрических сетях. Известен высокоомный резистор для заземления нейтрали, содержащий рамочный каркас, внутри которого размещены резистивные элементы в виде набора пластин, электрически последовательно связанных между собой,установленных вертикально с зазором и выполненных из спрессованного в пластину композиционного материала, помещенную в металлический корпус и изолированную от него, при этом резистивные элементы закреплены на нижнем и верхнем основаниях каркаса с помощью изоляторов( 2176832 С 2, 10.12.2001 г.). Недостатками данного аналога являются недостаточно высокий уровень изоляции резисторов, недостаточно высокий отвод тепла от резисторов,невозможность ступенчатого регулирования величины активного сопротивления,исключение возможности работы при изменении конфигурации сети, невозможность работы данного аналога длительное время, вследствие использования естественного теплоотвода, габаритность резисторов, что повышает материалоемкость устройства и его стоимость. Известно устройство для заземления нейтрали,выбранное в качестве наиболее близкого аналога,содержащее корпус с крышей, вентиляторы,проходные и опорные изоляторы, блок управления,соединенный с трансформатором тока,последовательно соединенные резисторы,закрепленные к корпусу посредством опорных изоляторов, при этом резисторы выполнены в виде асбестоцементных труб с навитой на них проволокой из тугоплавкого термостойкого сплава,например, нихрома, и соединены между собой посредством шунтов, закрепленных с возможностью их переключения на корпус устройства( 54252 1, 10.06.2006 г., кл. 01 7/04). Недостатками данного аналога являются недостаточно высокий уровень изоляции резисторов, недостаточно высокий отвод тепла от резисторов. Задачей полезной модели является создание устройства для заземления нейтрали электрической сети. Техническим результатом является расширение ассортимента технических решений, повышение уровня изоляции резисторов,а именно предотвращение прямого соприкосновения резисторов с окружающей средой, улучшение отвода тепла от резисторов путем перпендикулярного расположения резисторов относительно поверхности земли, а также повышение эффективности работы устройства. Это достигается тем, что в устройстве для заземления нейтрали электрической сети,содержащем корпус, вентиляторы, проходные и опорные изоляторы, блок управления, соединенный с трансформатором тока,последовательно соединенные резисторы, закрепленные к корпусу посредством опорных изоляторов,согласно 2 полезной модели, резисторы помещены в металлические трубы,расположенные перпендикулярно поверхности земли. Вентиляторы расположены на тыльной стороне корпуса. Резисторы выполнены в виде труб с навитой на них проволокой, и соединены между собой посредством шунтов, закрепленных с возможностью их переключения на корпус устройства. В качестве труб использованы асбестоцементные трубы, в качестве проволоки использована проволока из тугоплавкого термостойкого сплава, в качестве тугоплавкого термостойкого сплава использован нихром. Полезная модель поясняется чертежом. Настоящая полезная модель поясняется конкретным чертежом,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. На фиг. 1 изображено устройство для заземления нейтрали электрической сети. Устройство для заземления нейтрали электрической сети содержит корпус (1), проходные изоляторы (2), трансформатор тока (3), опорные изоляторы (4), последовательно соединенные резисторы, выполнены в виде асбестоцементных труб (5) с навитой на них проволокой (6) из тугоплавкого термостойкого сплава (например,нихром), и помещены в металлические трубы (7), а также вентиляторы (8) и блок управления (9). При этом блок управления(3),последовательно соединенные резисторы закреплены к корпусу (1) посредством опорных изоляторов(7) расположены перпендикулярно поверхности земли. Резисторы соединены между собой посредством шунтов,закрепленных с возможностью их переключения на корпус (1), а вентиляторы (8) расположены на тыльной стороне корпуса (1). Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Устройство устанавливают в сети 6-10 кВ. В случае однофазного замыкания на землю напряжение смещения нейтрали прикладывается к устройству. В результате чего по устройству начинает протекать активный ток. С трансформатора тока сигнал поступает в блок управления,и далее на вентиляторы,расположенные на тыльной стороне корпуса, далее вентиляторы включаются в работу одновременно с началом протекания тока по резисторам. Тем самым происходит искусственный (принудительный) отвод тепла от резисторов,благодаря наличию металлических труб,расположенных перпендикулярно поверхности земли, они не перегреваются, не разрушаются под воздействием влияния окружающей среды и работают длительное время. В зависимости от конфигурации сети часть резисторов может быть выведена из работы путем отключения одного из шунтов от резистора и переключения его на корпус. Корпус устройства изолирован от высоковольтных токоведущих частей с помощью проходных изоляторов. Заявляемое устройство для заземления нейтрали обладает рядом преимуществ- благодаря наличию металлических труб,расположенных перпендикулярно поверхности земли, и вентиляторам, расположенных на тыльной стороне корпуса устройства, улучшается отвод тепла от резисторов, что позволяет увеличить время работы устройства- ступенчато изменять величину суммарного активного сопротивления в случае изменения конфигурации сети снизить себестоимость изготовления устройства, как за счет снижения материалоемкости устройства, так и за счет использования при изготовлении резисторов доступных недорогих материалов, в частности асбестоцементных труб и проволоки из тугоплавкого термостойкого сплава,например нихрома. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для заземления нейтрали электрической сети,содержащее корпус,вентиляторы, проходные и опорные изоляторы, блок управления, соединенный с транасформатором тока,последовательно соединенные резисторы, закрепленные к корпусу посредством опорных изоляторов, отличающееся тем, что резисторы помещены в металлические трубы, расположенные перпендикулярно поверхности земли. 2. Устройство по п.1, отличающееся тем, что вентиляторы расположены на тыльной стороне корпуса. 3. Устройство по п.1, отличающееся тем, что резисторы выполнены в виде труб с навитой на них проволокой. 4. Устройство по п.1 и 3, отличающееся тем,что резисторы соединены между собой посредством шунтов, закрепленных с возможностью их переключения на корпус устройства. 5. Устройство по п.1, 3 и 4, отличающееся тем,что в качестве труб использованы асбестоцементные трубы. 6. Устройство по п.1, 3, 4 и 5, отличающееся тем, что в качестве проволоки использована проволока из тугоплавкого термостойкого сплава. 7. Устройство по п.1, 3, 4, 5 и 6, отличающееся тем, что в качестве тугоплавкого термостойкого сплава использован нихром.
