Устройство для защиты электрооборудования от перенапряжений

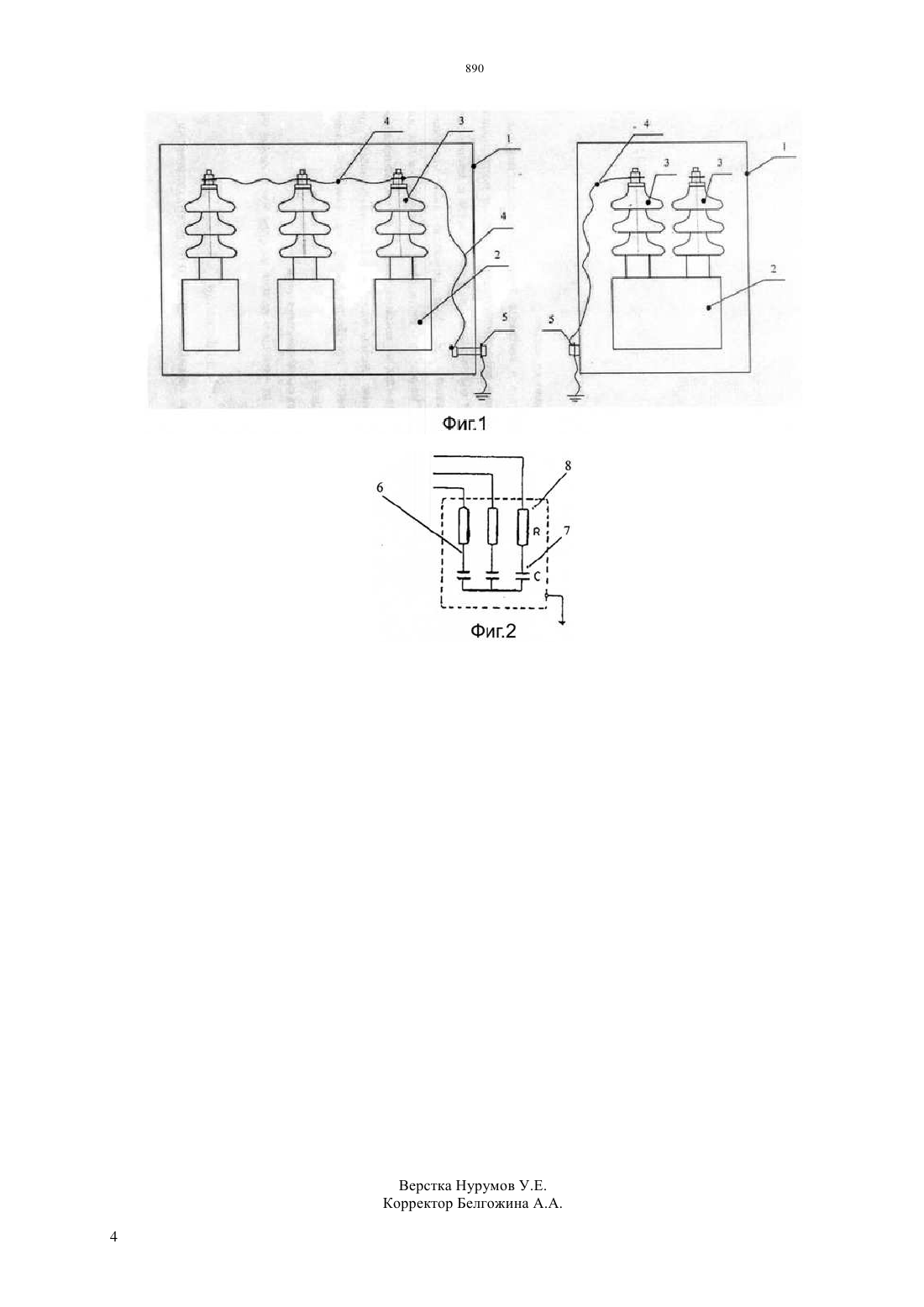

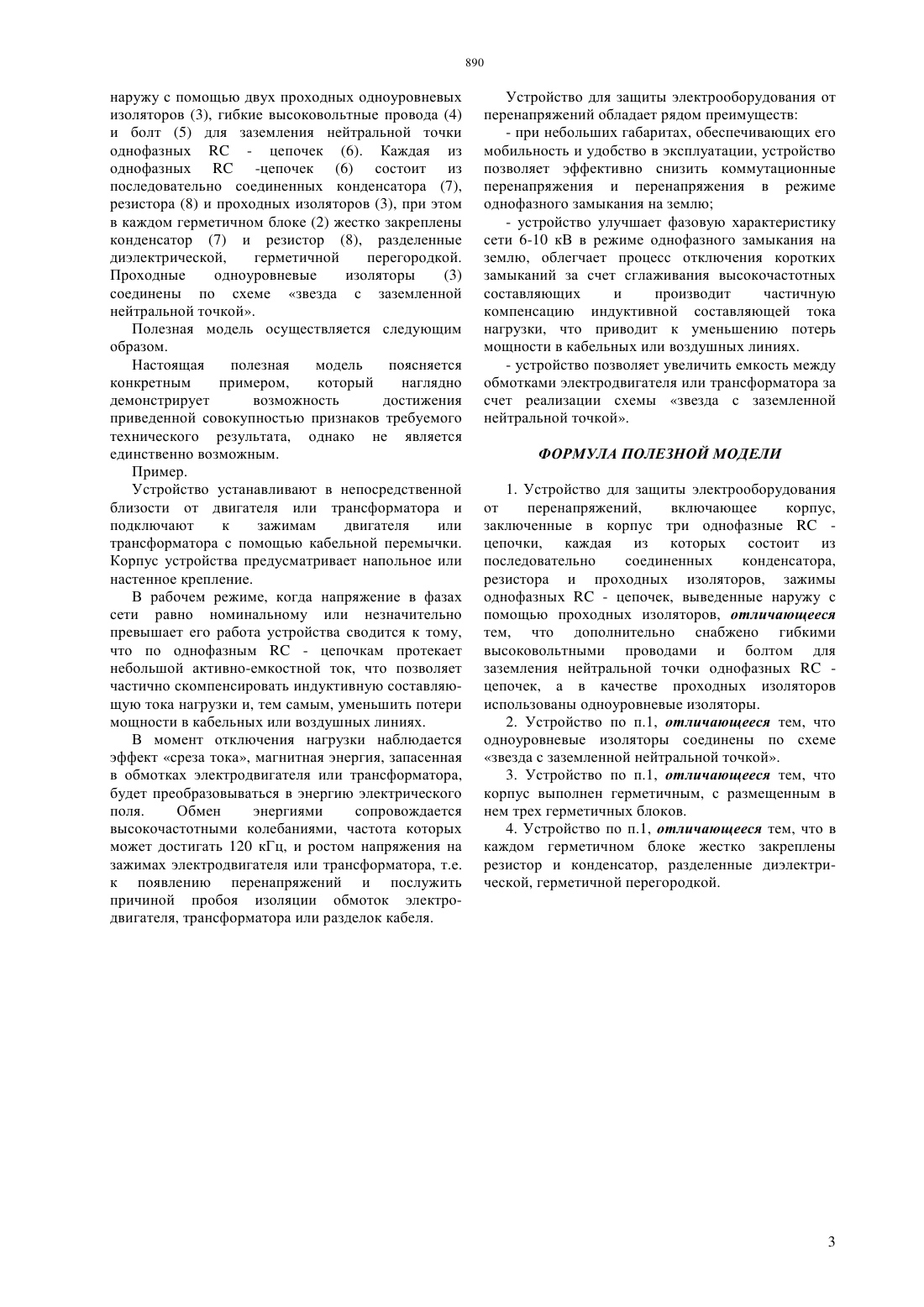

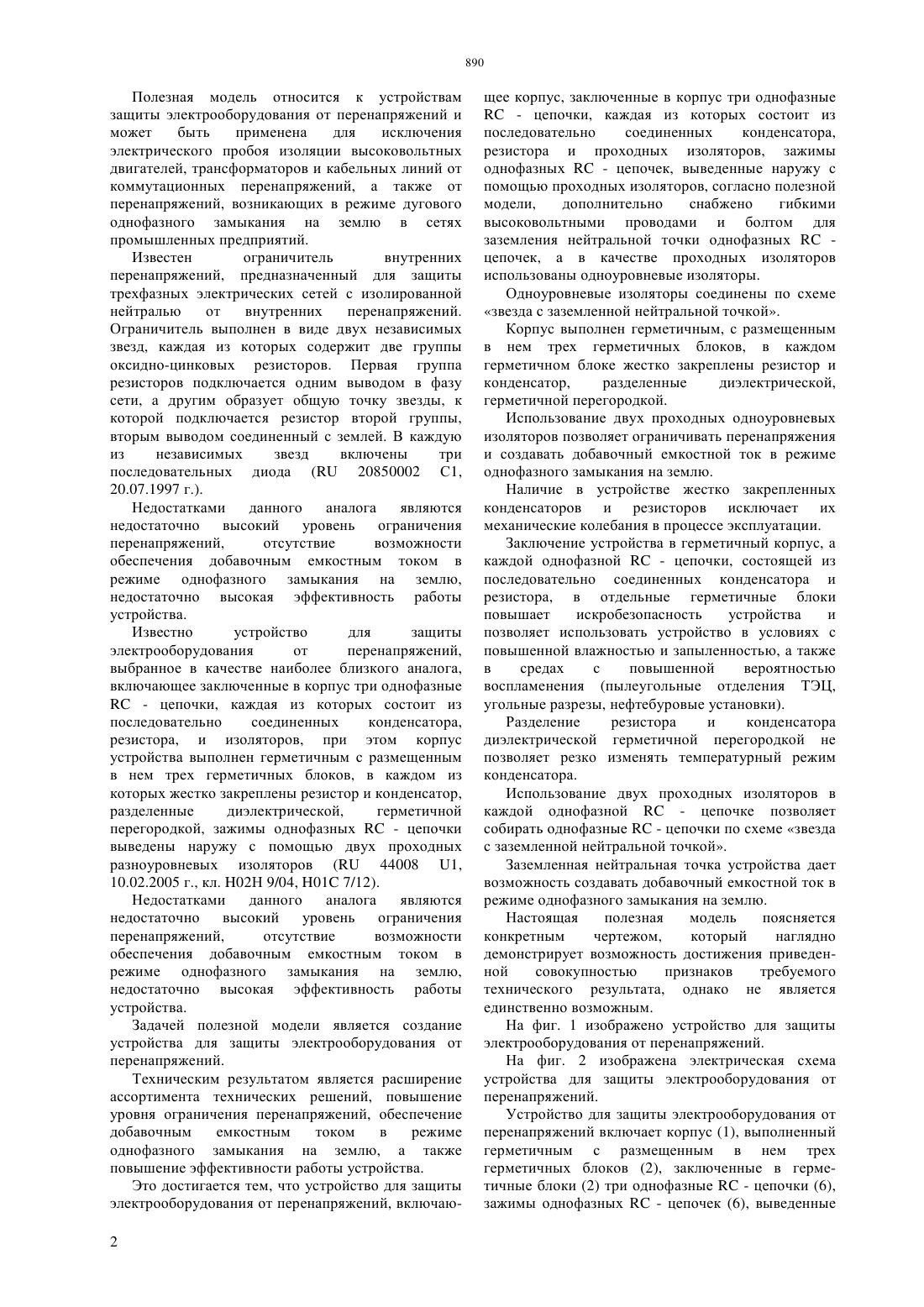

(51) 02 9/04 (2006.01) 01 7/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом является расширение ассортимента технических решений, повышение уровня ограничения перенапряжений, обеспечение добавочным емкостным током в режиме однофазного замыкания на землю, а также повышение эффективности работы устройства. Это достигается тем, что устройство для защиты электрооборудования от перенапряжений,включающее корпус, заключенные в корпус три однофазные- цепочки, каждая из которых состоит из последовательно соединенных конденсатора, резистора и проходных изоляторов,зажимы однофазных- цепочек, выведенные наружу с помощью проходных изоляторов, согласно полезной модели, дополнительно снабжено гибкими высоковольтными проводами и болтом для заземления нейтральной точки однофазныхцепочек, а в качестве проходных изоляторов использованы одноуровневые изоляторы.(76) Ахмадиев Конысбек Мусагалиевич Завитаев Николай Павлович(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРООБОРУДОВАНИЯ ОТ ПЕРЕНАПРЯЖЕНИЙ(57) Полезная модель относится к устройствам защиты электрооборудования от перенапряжений и может быть применена для исключения электрического пробоя изоляции высоковольтных двигателей, трансформаторов и кабельных линий от коммутационных перенапряжений, а также от перенапряжений, возникающих в режиме дугового однофазного замыкания на землю в сетях промышленных предприятий. Полезная модель относится к устройствам защиты электрооборудования от перенапряжений и может быть применена для исключения электрического пробоя изоляции высоковольтных двигателей, трансформаторов и кабельных линий от коммутационных перенапряжений, а также от перенапряжений, возникающих в режиме дугового однофазного замыкания на землю в сетях промышленных предприятий. Известен ограничитель внутренних перенапряжений, предназначенный для защиты трехфазных электрических сетей с изолированной нейтралью от внутренних перенапряжений. Ограничитель выполнен в виде двух независимых звезд, каждая из которых содержит две группы оксидно-цинковых резисторов. Первая группа резисторов подключается одним выводом в фазу сети, а другим образует общую точку звезды, к которой подключается резистор второй группы,вторым выводом соединенный с землей. В каждую из независимых звезд включены три последовательных диода ( 20850002 С 1,20.07.1997 г.). Недостатками данного аналога являются недостаточно высокий уровень ограничения перенапряжений,отсутствие возможности обеспечения добавочным емкостным током в режиме однофазного замыкания на землю,недостаточно высокая эффективность работы устройства. Известно устройство для защиты электрооборудования от перенапряжений,выбранное в качестве наиболее близкого аналога,включающее заключенные в корпус три однофазные- цепочки, каждая из которых состоит из последовательно соединенных конденсатора,резистора, и изоляторов, при этом корпус устройства выполнен герметичным с размещенным в нем трех герметичных блоков, в каждом из которых жестко закреплены резистор и конденсатор,разделенные диэлектрической,герметичной перегородкой, зажимы однофазных- цепочки выведены наружу с помощью двух проходных разноуровневых изоляторов ( 44008 1,10.02.2005 г., кл. 02 Н 9/04, 01 7/12). Недостатками данного аналога являются недостаточно высокий уровень ограничения перенапряжений,отсутствие возможности обеспечения добавочным емкостным током в режиме однофазного замыкания на землю,недостаточно высокая эффективность работы устройства. Задачей полезной модели является создание устройства для защиты электрооборудования от перенапряжений. Техническим результатом является расширение ассортимента технических решений, повышение уровня ограничения перенапряжений, обеспечение добавочным емкостным током в режиме однофазного замыкания на землю, а также повышение эффективности работы устройства. Это достигается тем, что устройство для защиты электрооборудования от перенапряжений, включаю 2 щее корпус, заключенные в корпус три однофазные- цепочки, каждая из которых состоит из последовательно соединенных конденсатора,резистора и проходных изоляторов, зажимы однофазных- цепочек, выведенные наружу с помощью проходных изоляторов, согласно полезной модели,дополнительно снабжено гибкими высоковольтными проводами и болтом для заземления нейтральной точки однофазныхцепочек, а в качестве проходных изоляторов использованы одноуровневые изоляторы. Одноуровневые изоляторы соединены по схеме звезда с заземленной нейтральной точкой. Корпус выполнен герметичным, с размещенным в нем трех герметичных блоков, в каждом герметичном блоке жестко закреплены резистор и конденсатор,разделенные диэлектрической,герметичной перегородкой. Использование двух проходных одноуровневых изоляторов позволяет ограничивать перенапряжения и создавать добавочный емкостной ток в режиме однофазного замыкания на землю. Наличие в устройстве жестко закрепленных конденсаторов и резисторов исключает их механические колебания в процессе эксплуатации. Заключение устройства в герметичный корпус, а каждой однофазной- цепочки, состоящей из последовательно соединенных конденсатора и резистора, в отдельные герметичные блоки повышает искробезопасность устройства и позволяет использовать устройство в условиях с повышенной влажностью и запыленностью, а также в средах с повышенной вероятностью воспламенения (пылеугольные отделения ТЭЦ,угольные разрезы, нефтебуровые установки). Разделение резистора и конденсатора диэлектрической герметичной перегородкой не позволяет резко изменять температурный режим конденсатора. Использование двух проходных изоляторов в каждой однофазной- цепочке позволяет собирать однофазные- цепочки по схеме звезда с заземленной нейтральной точкой. Заземленная нейтральная точка устройства дает возможность создавать добавочный емкостной ток в режиме однофазного замыкания на землю. Настоящая полезная модель поясняется конкретным чертежом,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. На фиг. 1 изображено устройство для защиты электрооборудования от перенапряжений. На фиг. 2 изображена электрическая схема устройства для защиты электрооборудования от перенапряжений. Устройство для защиты электрооборудования от перенапряжений включает корпус (1), выполненный герметичным с размещенным в нем трех герметичных блоков (2), заключенные в герметичные блоки (2) три однофазные- цепочки (6),зажимы однофазных- цепочек (6), выведенные наружу с помощью двух проходных одноуровневых изоляторов (3), гибкие высоковольтные провода (4) и болт (5) для заземления нейтральной точки однофазных- цепочек (6). Каждая из однофазных-цепочек (6) состоит из последовательно соединенных конденсатора (7),резистора (8) и проходных изоляторов (3), при этом в каждом герметичном блоке (2) жестко закреплены конденсатор (7) и резистор (8), разделенные диэлектрической,герметичной перегородкой. Проходные одноуровневые изоляторы(3) соединены по схеме звезда с заземленной нейтральной точкой. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Устройство устанавливают в непосредственной близости от двигателя или трансформатора и подключают к зажимам двигателя или трансформатора с помощью кабельной перемычки. Корпус устройства предусматривает напольное или настенное крепление. В рабочем режиме, когда напряжение в фазах сети равно номинальному или незначительно превышает его работа устройства сводится к тому,что по однофазным- цепочкам протекает небольшой активно-емкостной ток, что позволяет частично скомпенсировать индуктивную составляющую тока нагрузки и, тем самым, уменьшить потери мощности в кабельных или воздушных линиях. В момент отключения нагрузки наблюдается эффект среза тока, магнитная энергия, запасенная в обмотках электродвигателя или трансформатора,будет преобразовываться в энергию электрического поля. Обмен энергиями сопровождается высокочастотными колебаниями, частота которых может достигать 120 кГц, и ростом напряжения на зажимах электродвигателя или трансформатора, т.е. к появлению перенапряжений и послужить причиной пробоя изоляции обмоток электродвигателя, трансформатора или разделок кабеля. Устройство для защиты электрооборудования от перенапряжений обладает рядом преимуществ- при небольших габаритах, обеспечивающих его мобильность и удобство в эксплуатации, устройство позволяет эффективно снизить коммутационные перенапряжения и перенапряжения в режиме однофазного замыкания на землю- устройство улучшает фазовую характеристику сети 6-10 кВ в режиме однофазного замыкания на землю, облегчает процесс отключения коротких замыканий за счет сглаживания высокочастотных составляющих и производит частичную компенсацию индуктивной составляющей тока нагрузки, что приводит к уменьшению потерь мощности в кабельных или воздушных линиях.- устройство позволяет увеличить емкость между обмотками электродвигателя или трансформатора за счет реализации схемы звезда с заземленной нейтральной точкой. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для защиты электрооборудования от перенапряжений,включающее корпус,заключенные в корпус три однофазныецепочки, каждая из которых состоит из последовательно соединенных конденсатора,резистора и проходных изоляторов, зажимы однофазных- цепочек, выведенные наружу с помощью проходных изоляторов, отличающееся тем, что дополнительно снабжено гибкими высоковольтными проводами и болтом для заземления нейтральной точки однофазныхцепочек, а в качестве проходных изоляторов использованы одноуровневые изоляторы. 2. Устройство по п.1, отличающееся тем, что одноуровневые изоляторы соединены по схеме звезда с заземленной нейтральной точкой. 3. Устройство по п.1, отличающееся тем, что корпус выполнен герметичным, с размещенным в нем трех герметичных блоков. 4. Устройство по п.1, отличающееся тем, что в каждом герметичном блоке жестко закреплены резистор и конденсатор, разделенные диэлектрической, герметичной перегородкой.
