Ставная подледная рыболовная сеть с регулируемым уровнем погружения верхнего подбора, для зимнего лова толстолобика

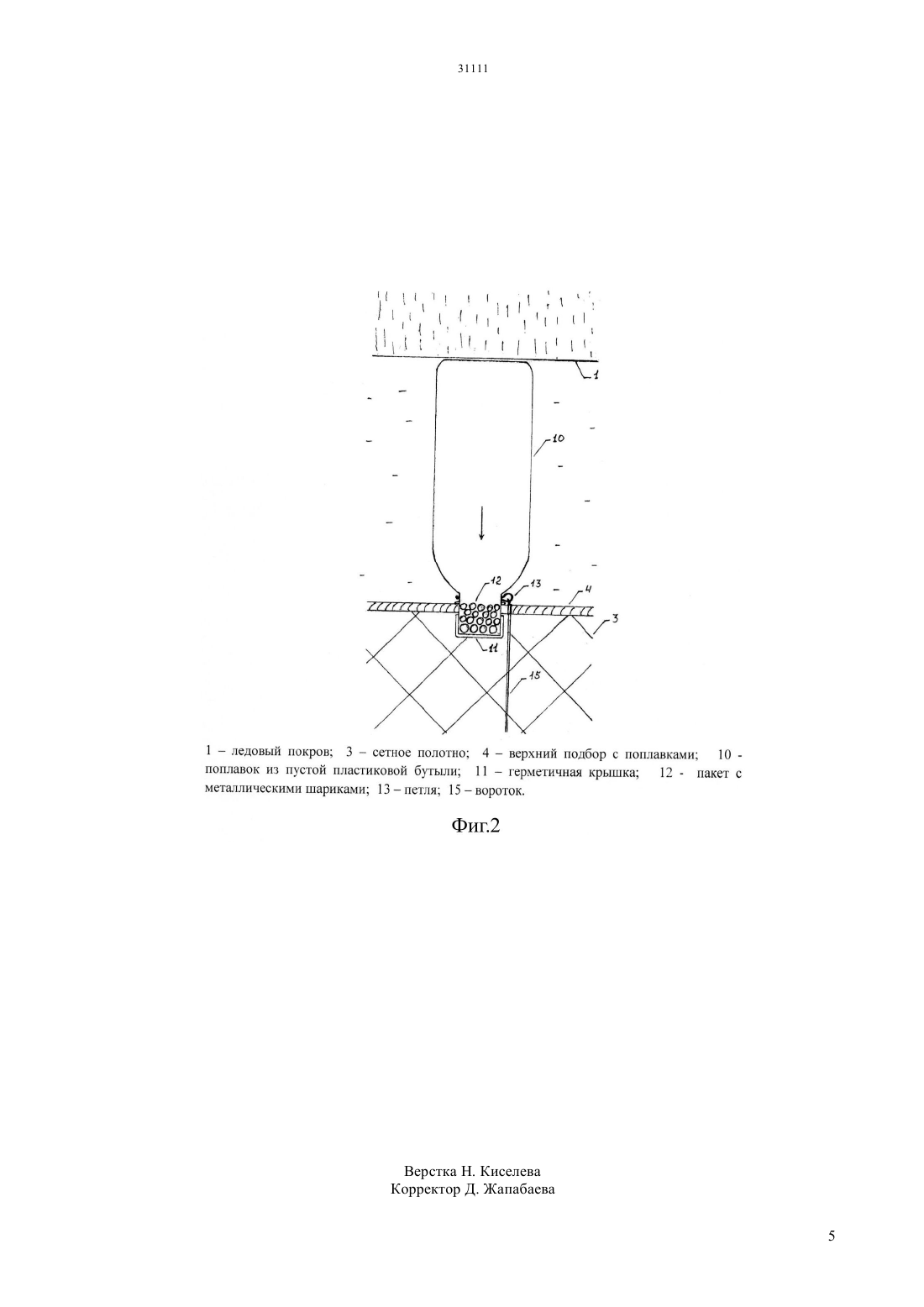

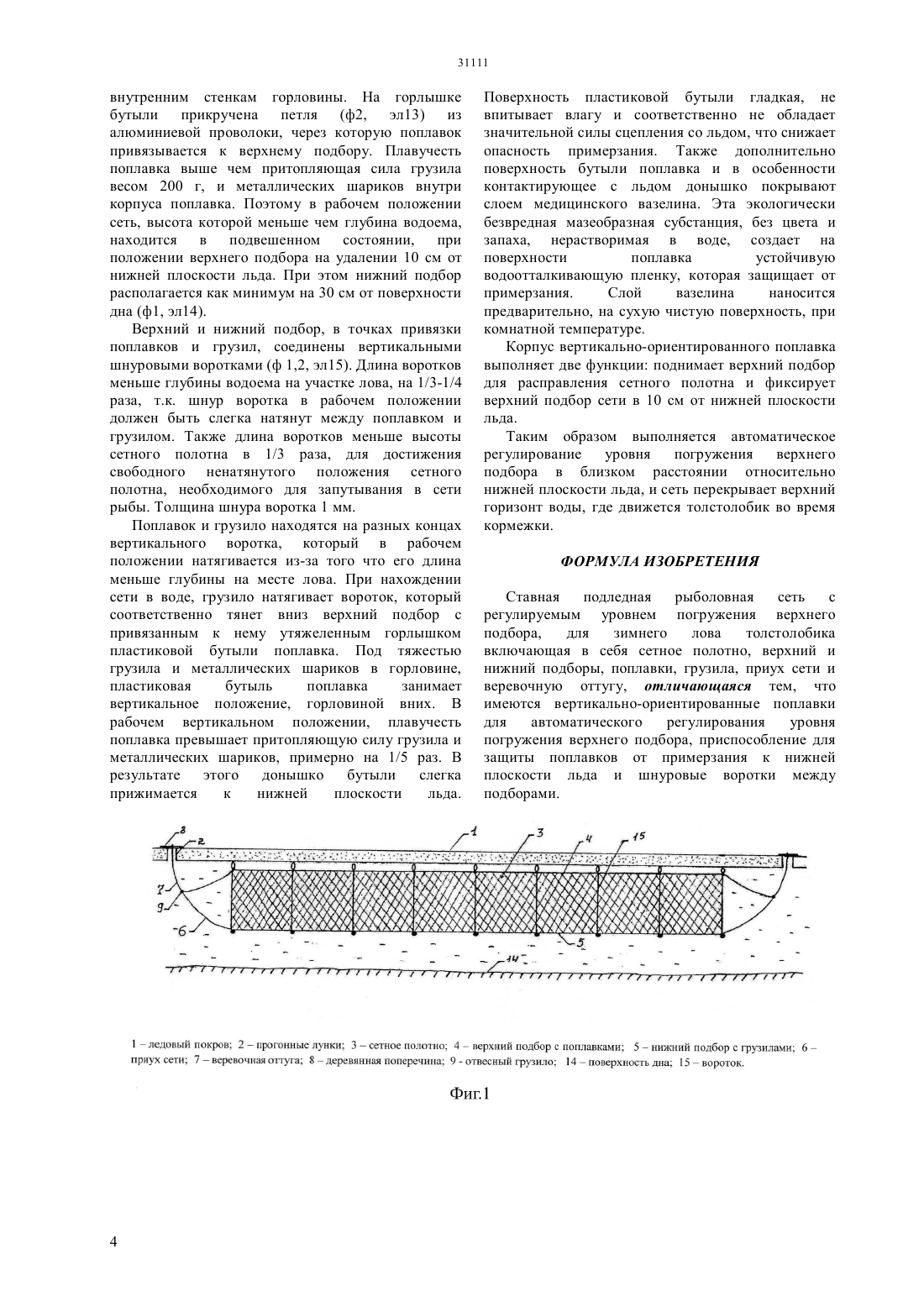

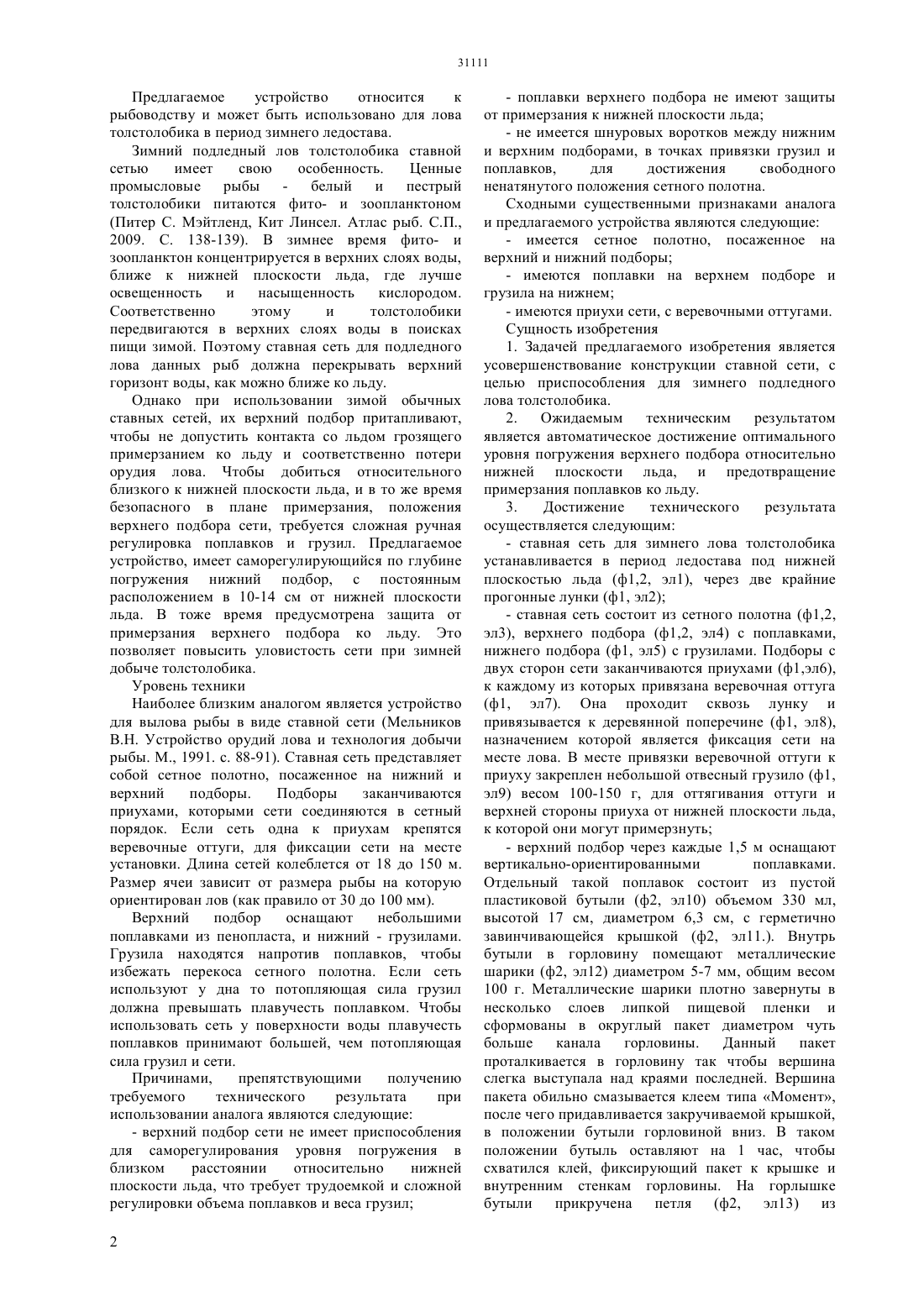

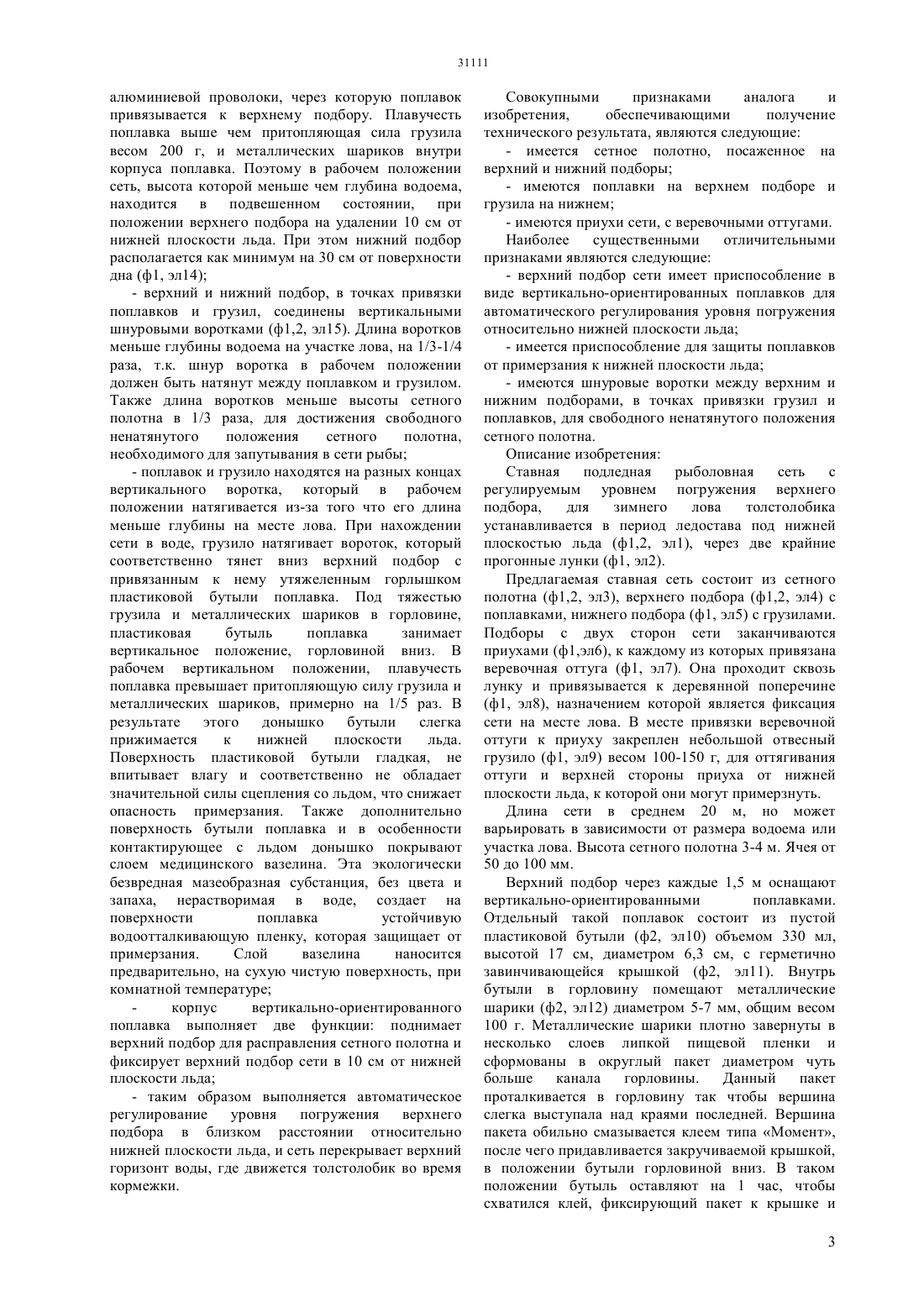

(51) 01 69/00 (2006.01) 01 71/00 (2006.01) 01 73/00 (2006.01) 01 74/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ бутыли поплавка. Так как горлышко с закрученной крышкой накреняется вниз, то металлические шарики тоже скатываются вниз в закрытую горловину. Под тяжестью грузила и металлических шариков в горловине, пластиковая бутыль поплавка занимает вертикальное положение. Корпус вертикально-ориентированного поплавка выполняет две функции поднимает верхний подбор для расправления сетного полотна и фиксирует верхний подбор сети в 10 см от нижней плоскости льда. Таким образом выполняется автоматическое регулирование уровня погружения верхнего подбора в близком расстоянии относительно нижней плоскости льда, и сеть перекрывает верхний горизонт воды, где движется толстолобик во время кормежки. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется сетное полотно, посаженное на верхний и нижний подборы имеются поплавки на верхнем подборе и грузила на нижнем имеются приухи сети,с веревочными оттугами. Наиболее существенными отличительными признаками являются следующие верхний подбор сети имеет приспособление в виде вертикальноориентированных поплавков для автоматического регулирования уровня погружения относительно нижней плоскости льда имеется приспособление для защиты поплавков от примерзания к нижней плоскости льда имеются шнуровые воротки между верхним и нижним подборами, в точках привязки грузил и поплавков, для свободного ненатянутого положения сетного полотна.(72) Жаркенов Дамир Кайыркельдыевич Ким Аркадий Игнатьевич Баракбаев Тынысбек Темирханович Пазылбеков Мейрамбек Жалгасбекович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М. 1991 с.88-91(54) СТАВНАЯ ПОДЛЕДНАЯ РЫБОЛОВНАЯ СЕТЬ С РЕГУЛИРУЕМЫМ УРОВНЕМ ПОГРУЖЕНИЯ ВЕРХНЕГО ПОДБОРА, ДЛЯ ЗИМНЕГО ЛОВА ТОЛСТОЛОБИКА(57) Ставная подледная рыболовная сеть с регулируемым уровнем погружения верхнего подбора для зимнего лова толстолобика, верхнего подбора с поплавками, нижнего подбора с грузилами. Подборы с двух сторон сети заканчиваются приухами к каждому из которых привязана веревочная оттуга. Верхний подбор через каждые 1,5 м оснащают вертикальноориентированными поплавками. Верхний и нижний подбор, в точках привязки поплавков и грузил,соединены вертикальными шнуровыми воротками. Поплавок и грузило находятся на разных концах вертикального воротка, который в рабочем положении натягивается из-за того что его длина меньше глубины на месте лова. При нахождении сети в воде, грузило натягивает вороток, который соответственно тянет вниз верхний подбор с привязанным к нему горлышком пластиковой Предлагаемое устройство относится к рыбоводству и может быть использовано для лова толстолобика в период зимнего ледостава. Зимний подледный лов толстолобика ставной сетью имеет свою особенность. Ценные промысловые рыбы - белый и пестрый толстолобики питаются фито- и зоопланктоном(Питер С. Мэйтленд, Кит Линсел. Атлас рыб. С.П.,2009. С. 138-139). В зимнее время фито- и зоопланктон концентрируется в верхних слоях воды,ближе к нижней плоскости льда, где лучше освещенность и насыщенность кислородом. Соответственно этому и толстолобики передвигаются в верхних слоях воды в поисках пищи зимой. Поэтому ставная сеть для подледного лова данных рыб должна перекрывать верхний горизонт воды, как можно ближе ко льду. Однако при использовании зимой обычных ставных сетей, их верхний подбор притапливают,чтобы не допустить контакта со льдом грозящего примерзанием ко льду и соответственно потери орудия лова. Чтобы добиться относительного близкого к нижней плоскости льда, и в то же время безопасного в плане примерзания, положения верхнего подбора сети, требуется сложная ручная регулировка поплавков и грузил. Предлагаемое устройство, имеет саморегулирующийся по глубине погружения нижний подбор, с постоянным расположением в 10-14 см от нижней плоскости льда. В тоже время предусмотрена защита от примерзания верхнего подбора ко льду. Это позволяет повысить уловистость сети при зимней добыче толстолобика. Уровень техники Наиболее близким аналогом является устройство для вылова рыбы в виде ставной сети (Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. с. 88-91). Ставная сеть представляет собой сетное полотно, посаженное на нижний и верхний подборы. Подборы заканчиваются приухами, которыми сети соединяются в сетный порядок. Если сеть одна к приухам крепятся веревочные оттуги, для фиксации сети на месте установки. Длина сетей колеблется от 18 до 150 м. Размер ячеи зависит от размера рыбы на которую ориентирован лов (как правило от 30 до 100 мм). Верхний подбор оснащают небольшими поплавками из пенопласта, и нижний - грузилами. Грузила находятся напротив поплавков, чтобы избежать перекоса сетного полотна. Если сеть используют у дна то потопляющая сила грузил должна превышать плавучесть поплавком. Чтобы использовать сеть у поверхности воды плавучесть поплавков принимают большей, чем потопляющая сила грузил и сети. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- верхний подбор сети не имеет приспособления для саморегулирования уровня погружения в близком расстоянии относительно нижней плоскости льда, что требует трудоемкой и сложной регулировки объема поплавков и веса грузил 2- поплавки верхнего подбора не имеют защиты от примерзания к нижней плоскости льда- не имеется шнуровых воротков между нижним и верхним подборами, в точках привязки грузил и поплавков,для достижения свободного ненатянутого положения сетного полотна. Сходными существенными признаками аналога и предлагаемого устройства являются следующие- имеется сетное полотно, посаженное на верхний и нижний подборы- имеются поплавки на верхнем подборе и грузила на нижнем- имеются приухи сети, с веревочными оттугами. Сущность изобретения 1. Задачей предлагаемого изобретения является усовершенствование конструкции ставной сети, с целью приспособления для зимнего подледного лова толстолобика. 2. Ожидаемым техническим результатом является автоматическое достижение оптимального уровня погружения верхнего подбора относительно нижней плоскости льда, и предотвращение примерзания поплавков ко льду. 3. Достижение технического результата осуществляется следующим- ставная сеть для зимнего лова толстолобика устанавливается в период ледостава под нижней плоскостью льда (ф 1,2, эл 1), через две крайние прогонные лунки (ф 1, эл 2)- ставная сеть состоит из сетного полотна (ф 1,2,эл 3), верхнего подбора (ф 1,2, эл 4) с поплавками,нижнего подбора (ф 1, эл 5) с грузилами. Подборы с двух сторон сети заканчиваются приухами (ф 1,эл 6),к каждому из которых привязана веревочная оттуга(ф 1, эл 7). Она проходит сквозь лунку и привязывается к деревянной поперечине (ф 1, эл 8),назначением которой является фиксация сети на месте лова. В месте привязки веревочной оттуги к приуху закреплен небольшой отвесный грузило (ф 1,эл 9) весом 100-150 г, для оттягивания оттуги и верхней стороны приуха от нижней плоскости льда,к которой они могут примерзнуть- верхний подбор через каждые 1,5 м оснащают вертикально-ориентированными поплавками. Отдельный такой поплавок состоит из пустой пластиковой бутыли (ф 2, эл 10) объемом 330 мл,высотой 17 см, диаметром 6,3 см, с герметично завинчивающейся крышкой (ф 2, эл 11.). Внутрь бутыли в горловину помещают металлические шарики (ф 2, эл 12) диаметром 5-7 мм, общим весом 100 г. Металлические шарики плотно завернуты в несколько слоев липкой пищевой пленки и сформованы в округлый пакет диаметром чуть больше канала горловины. Данный пакет проталкивается в горловину так чтобы вершина слегка выступала над краями последней. Вершина пакета обильно смазывается клеем типа Момент,после чего придавливается закручиваемой крышкой,в положении бутыли горловиной вниз. В таком положении бутыль оставляют на 1 час, чтобы схватился клей, фиксирующий пакет к крышке и внутренним стенкам горловины. На горлышке бутыли прикручена петля (ф 2, эл 13) из алюминиевой проволоки, через которую поплавок привязывается к верхнему подбору. Плавучесть поплавка выше чем притопляющая сила грузила весом 200 г, и металлических шариков внутри корпуса поплавка. Поэтому в рабочем положении сеть, высота которой меньше чем глубина водоема,находится в подвешенном состоянии, при положении верхнего подбора на удалении 10 см от нижней плоскости льда. При этом нижний подбор располагается как минимум на 30 см от поверхности дна (ф 1, эл 14)- верхний и нижний подбор, в точках привязки поплавков и грузил, соединены вертикальными шнуровыми воротками (ф 1,2, эл 15). Длина воротков меньше глубины водоема на участке лова, на 1/3-1/4 раза, т.к. шнур воротка в рабочем положении должен быть натянут между поплавком и грузилом. Также длина воротков меньше высоты сетного полотна в 1/3 раза, для достижения свободного ненатянутого положения сетного полотна,необходимого для запутывания в сети рыбы- поплавок и грузило находятся на разных концах вертикального воротка, который в рабочем положении натягивается из-за того что его длина меньше глубины на месте лова. При нахождении сети в воде, грузило натягивает вороток, который соответственно тянет вниз верхний подбор с привязанным к нему утяжеленным горлышком пластиковой бутыли поплавка. Под тяжестью грузила и металлических шариков в горловине,пластиковая бутыль поплавка занимает вертикальное положение, горловиной вниз. В рабочем вертикальном положении, плавучесть поплавка превышает притопляющую силу грузила и металлических шариков, примерно на 1/5 раз. В результате этого донышко бутыли слегка прижимается к нижней плоскости льда. Поверхность пластиковой бутыли гладкая, не впитывает влагу и соответственно не обладает значительной силы сцепления со льдом, что снижает опасность примерзания. Также дополнительно поверхность бутыли поплавка и в особенности контактирующее с льдом донышко покрывают слоем медицинского вазелина. Эта экологически безвредная мазеобразная субстанция, без цвета и запаха, нерастворимая в воде, создает на поверхности поплавка устойчивую водоотталкивающую пленку, которая защищает от примерзания. Слой вазелина наносится предварительно, на сухую чистую поверхность, при комнатной температуре корпус вертикально-ориентированного поплавка выполняет две функции поднимает верхний подбор для расправления сетного полотна и фиксирует верхний подбор сети в 10 см от нижней плоскости льда- таким образом выполняется автоматическое регулирование уровня погружения верхнего подбора в близком расстоянии относительно нижней плоскости льда, и сеть перекрывает верхний горизонт воды, где движется толстолобик во время кормежки. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется сетное полотно, посаженное на верхний и нижний подборы- имеются поплавки на верхнем подборе и грузила на нижнем- имеются приухи сети, с веревочными оттугами. Наиболее существенными отличительными признаками являются следующие- верхний подбор сети имеет приспособление в виде вертикально-ориентированных поплавков для автоматического регулирования уровня погружения относительно нижней плоскости льда- имеется приспособление для защиты поплавков от примерзания к нижней плоскости льда- имеются шнуровые воротки между верхним и нижним подборами, в точках привязки грузил и поплавков, для свободного ненатянутого положения сетного полотна. Описание изобретения Ставная подледная рыболовная сеть с регулируемым уровнем погружения верхнего подбора,для зимнего лова толстолобика устанавливается в период ледостава под нижней плоскостью льда (ф 1,2, эл 1), через две крайние прогонные лунки (ф 1, эл 2). Предлагаемая ставная сеть состоит из сетного полотна (ф 1,2, эл 3), верхнего подбора (ф 1,2, эл 4) с поплавками, нижнего подбора (ф 1, эл 5) с грузилами. Подборы с двух сторон сети заканчиваются приухами (ф 1,эл 6), к каждому из которых привязана веревочная оттуга (ф 1, эл 7). Она проходит сквозь лунку и привязывается к деревянной поперечине(ф 1, эл 8), назначением которой является фиксация сети на месте лова. В месте привязки веревочной оттуги к приуху закреплен небольшой отвесный грузило (ф 1, эл 9) весом 100-150 г, для оттягивания оттуги и верхней стороны приуха от нижней плоскости льда, к которой они могут примерзнуть. Длина сети в среднем 20 м, но может варьировать в зависимости от размера водоема или участка лова. Высота сетного полотна 3-4 м. Ячея от 50 до 100 мм. Верхний подбор через каждые 1,5 м оснащают вертикально-ориентированными поплавками. Отдельный такой поплавок состоит из пустой пластиковой бутыли (ф 2, эл 10) объемом 330 мл,высотой 17 см, диаметром 6,3 см, с герметично завинчивающейся крышкой (ф 2, эл 11). Внутрь бутыли в горловину помещают металлические шарики (ф 2, эл 12) диаметром 5-7 мм, общим весом 100 г. Металлические шарики плотно завернуты в несколько слоев липкой пищевой пленки и сформованы в округлый пакет диаметром чуть больше канала горловины. Данный пакет проталкивается в горловину так чтобы вершина слегка выступала над краями последней. Вершина пакета обильно смазывается клеем типа Момент,после чего придавливается закручиваемой крышкой,в положении бутыли горловиной вниз. В таком положении бутыль оставляют на 1 час, чтобы схватился клей, фиксирующий пакет к крышке и 3 внутренним стенкам горловины. На горлышке бутыли прикручена петля (ф 2, эл 13) из алюминиевой проволоки, через которую поплавок привязывается к верхнему подбору. Плавучесть поплавка выше чем притопляющая сила грузила весом 200 г, и металлических шариков внутри корпуса поплавка. Поэтому в рабочем положении сеть, высота которой меньше чем глубина водоема,находится в подвешенном состоянии, при положении верхнего подбора на удалении 10 см от нижней плоскости льда. При этом нижний подбор располагается как минимум на 30 см от поверхности дна (ф 1, эл 14). Верхний и нижний подбор, в точках привязки поплавков и грузил, соединены вертикальными шнуровыми воротками (ф 1,2, эл 15). Длина воротков меньше глубины водоема на участке лова, на 1/3-1/4 раза, т.к. шнур воротка в рабочем положении должен быть слегка натянут между поплавком и грузилом. Также длина воротков меньше высоты сетного полотна в 1/3 раза, для достижения свободного ненатянутого положения сетного полотна, необходимого для запутывания в сети рыбы. Толщина шнура воротка 1 мм. Поплавок и грузило находятся на разных концах вертикального воротка, который в рабочем положении натягивается из-за того что его длина меньше глубины на месте лова. При нахождении сети в воде, грузило натягивает вороток, который соответственно тянет вниз верхний подбор с привязанным к нему утяжеленным горлышком пластиковой бутыли поплавка. Под тяжестью грузила и металлических шариков в горловине,пластиковая бутыль поплавка занимает вертикальное положение, горловиной вних. В рабочем вертикальном положении, плавучесть поплавка превышает притопляющую силу грузила и металлических шариков, примерно на 1/5 раз. В результате этого донышко бутыли слегка прижимается к нижней плоскости льда. Поверхность пластиковой бутыли гладкая, не впитывает влагу и соответственно не обладает значительной силы сцепления со льдом, что снижает опасность примерзания. Также дополнительно поверхность бутыли поплавка и в особенности контактирующее с льдом донышко покрывают слоем медицинского вазелина. Эта экологически безвредная мазеобразная субстанция, без цвета и запаха, нерастворимая в воде, создает на поверхности поплавка устойчивую водоотталкивающую пленку, которая защищает от примерзания. Слой вазелина наносится предварительно, на сухую чистую поверхность, при комнатной температуре. Корпус вертикально-ориентированного поплавка выполняет две функции поднимает верхний подбор для расправления сетного полотна и фиксирует верхний подбор сети в 10 см от нижней плоскости льда. Таким образом выполняется автоматическое регулирование уровня погружения верхнего подбора в близком расстоянии относительно нижней плоскости льда, и сеть перекрывает верхний горизонт воды, где движется толстолобик во время кормежки. ФОРМУЛА ИЗОБРЕТЕНИЯ Ставная подледная рыболовная сеть с регулируемым уровнем погружения верхнего подбора,для зимнего лова толстолобика включающая в себя сетное полотно, верхний и нижний подборы, поплавки, грузила, приух сети и веревочную оттугу, отличающаяся тем, что имеются вертикально-ориентированные поплавки для автоматического регулирования уровня погружения верхнего подбора, приспособление для защиты поплавков от примерзания к нижней плоскости льда и шнуровые воротки между подборами.
