Передвижной секционный садок для выращивания толстолобика

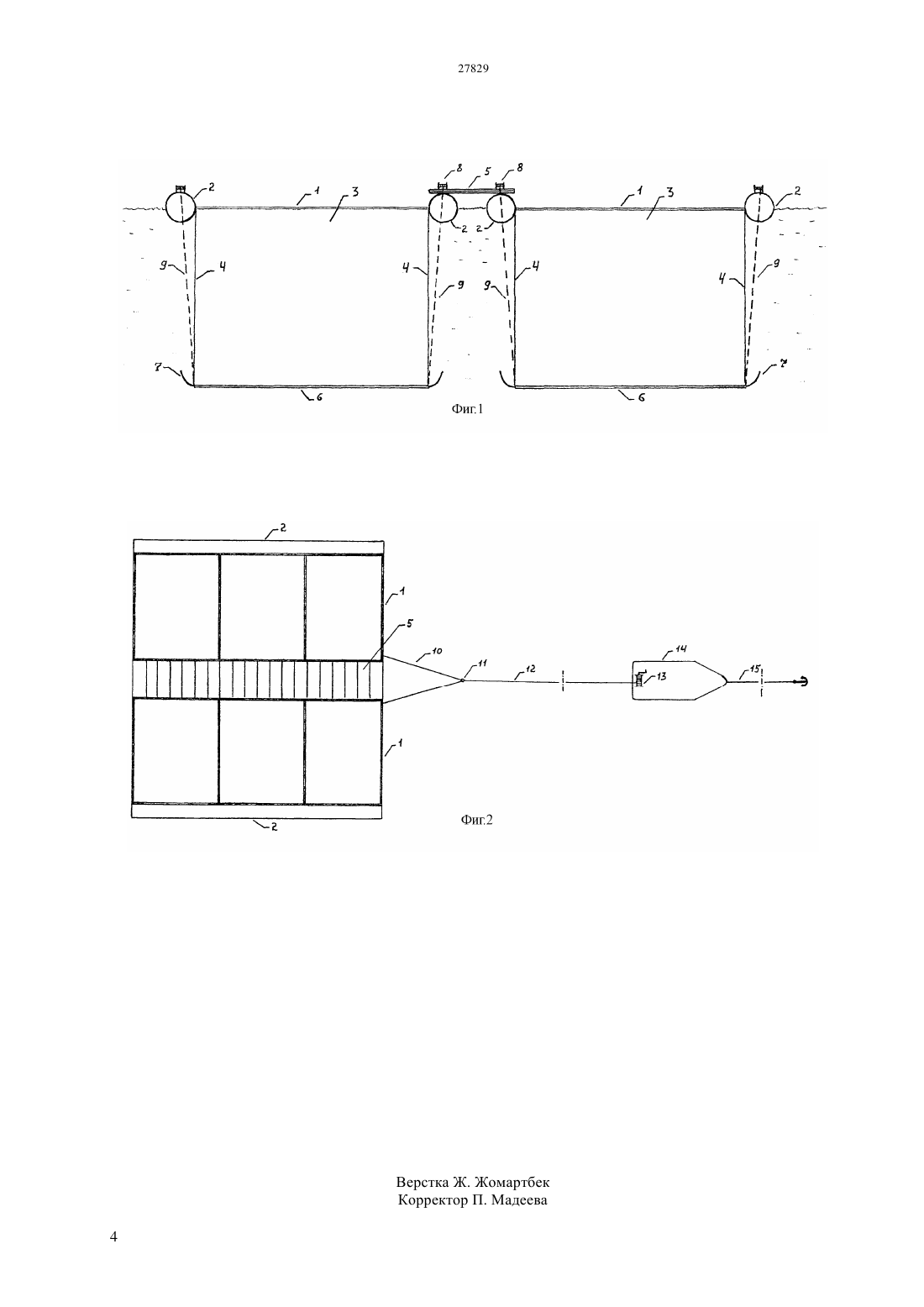

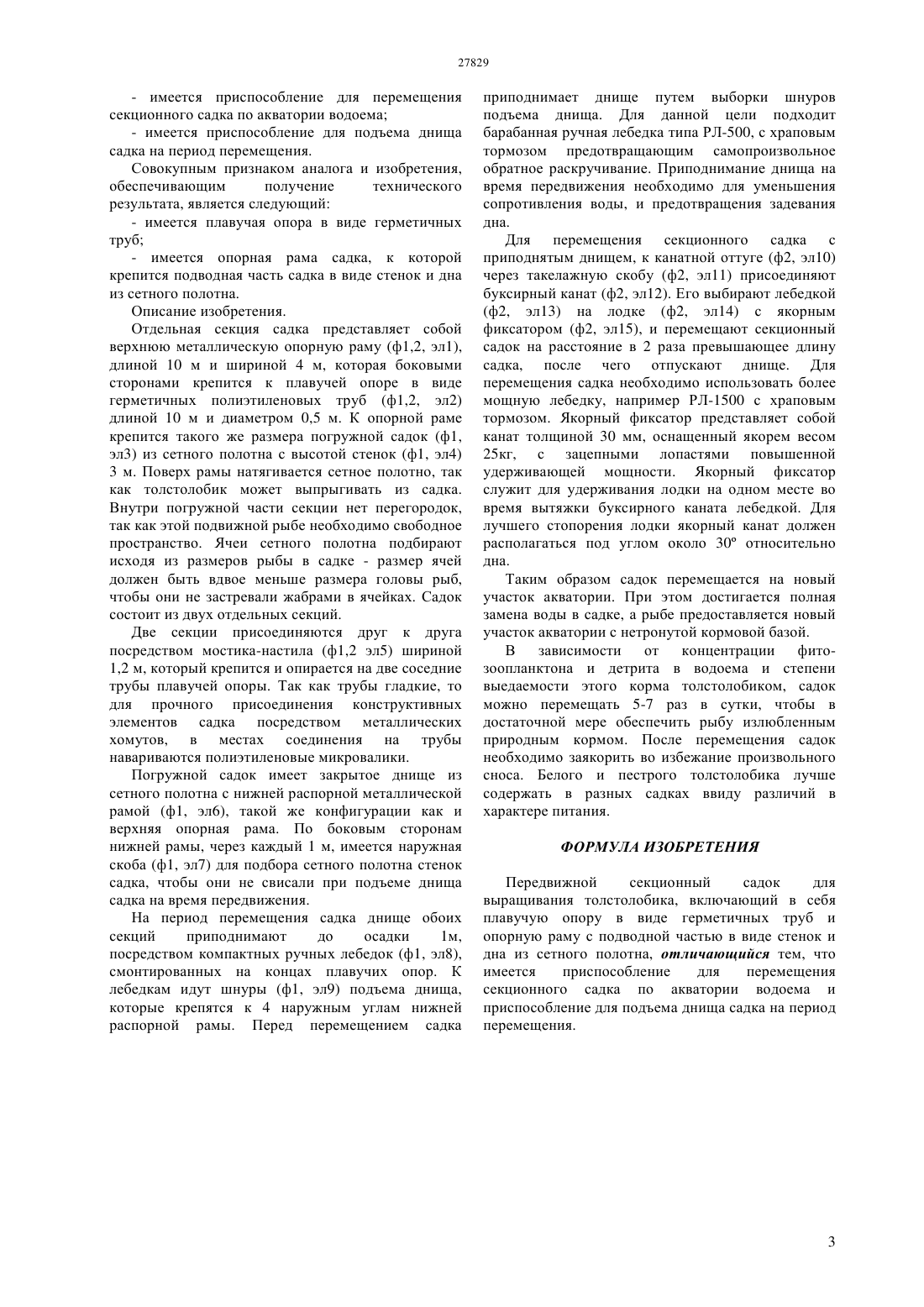

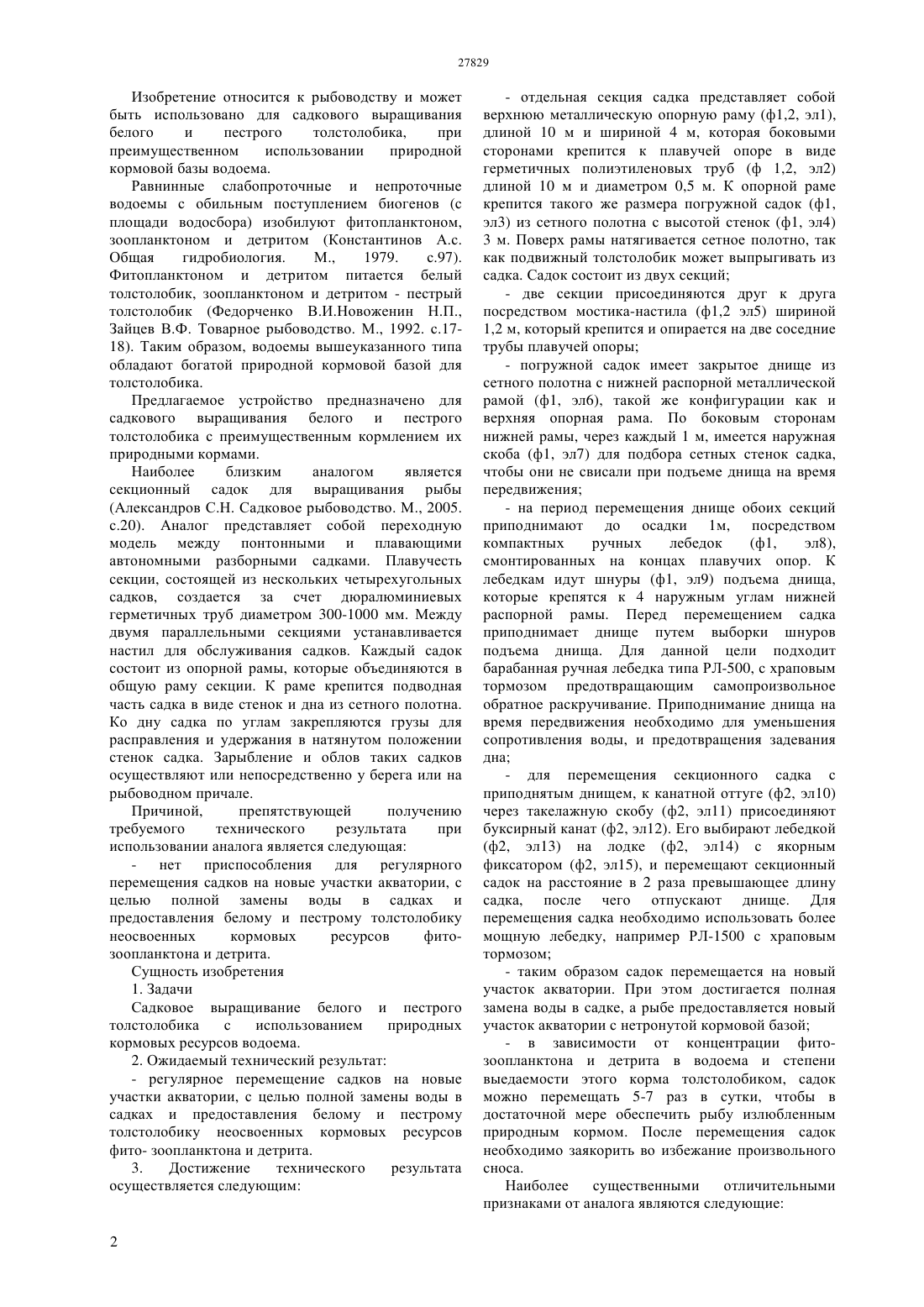

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ виде герметичных полиэтиленовых труб. К опорной раме крепится такого же размера погружной садок. Две секции присоединяются друг к друга посредством мостика-настила. Для временного подъема садка на период перемещения днище обоих секций приподнимают посредством компактных ручных лебедок. Перед перемещением садка приподнимает днище до осадки в 1 м путем выборки шнуров подъема днища. Для перемещения секционного садка к канатной оттуге присоединяют буксирный канат. Его выбирают лебедкой на лодке с якорным фиксатором, и перемещают секционный садок на расстояние в 2 раза превышающее длину садка, после чего отпускают днище. Таким образом садок перемещается на новый участок акватории. При этом достигается полная замена воды в садке, а рыбе предоставляется новый участок акватории с нетронутой кормовой базой. Наиболее существенными отличительными признаками от аналога являются следующие- имеется приспособление для перемещения секционного садка по акватории водоема- имеется приспособление для подъема днища садка на период перемещения. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- имеется плавучая опора в виде герметичных труб- имеется опорная рама садка, к которой крепится подводная часть садка в виде стенок и дна из сетного полотна.(72) Исбеков Куаныш Байболатович Асылбекова Сауле Жангировна Ярмолкевич Анна Александровна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ПЕРЕДВИЖНОЙ СЕКЦИОННЫЙ САДОК ДЛЯ ВЫРАЩИВАНИЯ ТОЛСТОЛОБИКА(57) Изобретение относится к рыбоводству и может быть использовано для садкового выращивания белого и пестрого толстолобика,при преимущественном использовании природной кормовой базы водоема. Наиболее близким аналогом является секционный садок для выращивания рыбы (Александров С.Н. Садковое рыбоводство. М.,2005. с.20). Причиной,препятствующей получению требуемого технического результата при использовании аналога является то, что нет приспособления для регулярного перемещения садков на новые участки акватории, с целью полной замены воды в садках и предоставления белому и пестрому толстолобику неосвоенных кормовых ресурсов фито-зоопланктона и детрита. Технический результат достигается следующим- отдельная секция садка представляет собой верхнюю металлическую опорную раму, которая боковыми сторонами крепится к плавучей опоре в Изобретение относится к рыбоводству и может быть использовано для садкового выращивания белого и пестрого толстолобика,при преимущественном использовании природной кормовой базы водоема. Равнинные слабопроточные и непроточные водоемы с обильным поступлением биогенов (с площади водосбора) изобилуют фитопланктоном,зоопланктоном и детритом (Константинов А.с. Общая гидробиология. М.,1979. с.97). Фитопланктоном и детритом питается белый толстолобик, зоопланктоном и детритом - пестрый толстолобик (Федорченко В.И.Новоженин Н.П.,Зайцев В.Ф. Товарное рыбоводство. М., 1992. с.1718). Таким образом, водоемы вышеуказанного типа обладают богатой природной кормовой базой для толстолобика. Предлагаемое устройство предназначено для садкового выращивания белого и пестрого толстолобика с преимущественным кормлением их природными кормами. Наиболее близким аналогом является секционный садок для выращивания рыбы(Александров С.Н. Садковое рыбоводство. М., 2005. с.20). Аналог представляет собой переходную модель между понтонными и плавающими автономными разборными садками. Плавучесть секции, состоящей из нескольких четырехугольных садков, создается за счет дюралюминиевых герметичных труб диаметром 300-1000 мм. Между двумя параллельными секциями устанавливается настил для обслуживания садков. Каждый садок состоит из опорной рамы, которые объединяются в общую раму секции. К раме крепится подводная часть садка в виде стенок и дна из сетного полотна. Ко дну садка по углам закрепляются грузы для расправления и удержания в натянутом положении стенок садка. Зарыбление и облов таких садков осуществляют или непосредственно у берега или на рыбоводном причале. Причиной,препятствующей получению требуемого технического результата при использовании аналога является следующая- нет приспособления для регулярного перемещения садков на новые участки акватории, с целью полной замены воды в садках и предоставления белому и пестрому толстолобику неосвоенных кормовых ресурсов фитозоопланктона и детрита. Сущность изобретения 1. Задачи Садковое выращивание белого и пестрого толстолобика с использованием природных кормовых ресурсов водоема. 2. Ожидаемый технический результат- регулярное перемещение садков на новые участки акватории, с целью полной замены воды в садках и предоставления белому и пестрому толстолобику неосвоенных кормовых ресурсов фито- зоопланктона и детрита. 3. Достижение технического результата осуществляется следующим- отдельная секция садка представляет собой верхнюю металлическую опорную раму (ф 1,2, эл 1),длиной 10 м и шириной 4 м, которая боковыми сторонами крепится к плавучей опоре в виде герметичных полиэтиленовых труб (ф 1,2, эл 2) длиной 10 м и диаметром 0,5 м. К опорной раме крепится такого же размера погружной садок (ф 1,эл 3) из сетного полотна с высотой стенок (ф 1, эл 4) 3 м. Поверх рамы натягивается сетное полотно, так как подвижный толстолобик может выпрыгивать из садка. Садок состоит из двух секций- две секции присоединяются друг к друга посредством мостика-настила (ф 1,2 эл 5) шириной 1,2 м, который крепится и опирается на две соседние трубы плавучей опоры- погружной садок имеет закрытое днище из сетного полотна с нижней распорной металлической рамой (ф 1, эл 6), такой же конфигурации как и верхняя опорная рама. По боковым сторонам нижней рамы, через каждый 1 м, имеется наружная скоба (ф 1, эл 7) для подбора сетных стенок садка,чтобы они не свисали при подъеме днища на время передвижения- на период перемещения днище обоих секций приподнимают до осадки 1 м, посредством компактных ручных лебедок(ф 1,эл 8),смонтированных на концах плавучих опор. К лебедкам идут шнуры (ф 1, эл 9) подъема днища,которые крепятся к 4 наружным углам нижней распорной рамы. Перед перемещением садка приподнимает днище путем выборки шнуров подъема днища. Для данной цели подходит барабанная ручная лебедка типа РЛ-500, с храповым тормозом предотвращающим самопроизвольное обратное раскручивание. Приподнимание днища на время передвижения необходимо для уменьшения сопротивления воды, и предотвращения задевания дна- для перемещения секционного садка с приподнятым днищем, к канатной оттуге (ф 2, эл 10) через такелажную скобу (ф 2, эл 11) присоединяют буксирный канат (ф 2, эл 12). Его выбирают лебедкой(ф 2, эл 13) на лодке (ф 2, эл 14) с якорным фиксатором (ф 2, эл 15), и перемещают секционный садок на расстояние в 2 раза превышающее длину садка, после чего отпускают днище. Для перемещения садка необходимо использовать более мощную лебедку, например РЛ-1500 с храповым тормозом- таким образом садок перемещается на новый участок акватории. При этом достигается полная замена воды в садке, а рыбе предоставляется новый участок акватории с нетронутой кормовой базой- в зависимости от концентрации фитозоопланктона и детрита в водоема и степени выедаемости этого корма толстолобиком, садок можно перемещать 5-7 раз в сутки, чтобы в достаточной мере обеспечить рыбу излюбленным природным кормом. После перемещения садок необходимо заякорить во избежание произвольного сноса. Наиболее существенными отличительными признаками от аналога являются следующие- имеется приспособление для перемещения секционного садка по акватории водоема- имеется приспособление для подъема днища садка на период перемещения. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- имеется плавучая опора в виде герметичных труб- имеется опорная рама садка, к которой крепится подводная часть садка в виде стенок и дна из сетного полотна. Описание изобретения. Отдельная секция садка представляет собой верхнюю металлическую опорную раму (ф 1,2, эл 1),длиной 10 м и шириной 4 м, которая боковыми сторонами крепится к плавучей опоре в виде герметичных полиэтиленовых труб (ф 1,2, эл 2) длиной 10 м и диаметром 0,5 м. К опорной раме крепится такого же размера погружной садок (ф 1,эл 3) из сетного полотна с высотой стенок (ф 1, эл 4) 3 м. Поверх рамы натягивается сетное полотно, так как толстолобик может выпрыгивать из садка. Внутри погружной части секции нет перегородок,так как этой подвижной рыбе необходимо свободное пространство. Ячеи сетного полотна подбирают исходя из размеров рыбы в садке - размер ячей должен быть вдвое меньше размера головы рыб,чтобы они не застревали жабрами в ячейках. Садок состоит из двух отдельных секций. Две секции присоединяются друг к друга посредством мостика-настила (ф 1,2 эл 5) шириной 1,2 м, который крепится и опирается на две соседние трубы плавучей опоры. Так как трубы гладкие, то для прочного присоединения конструктивных элементов садка посредством металлических хомутов, в местах соединения на трубы навариваются полиэтиленовые микровалики. Погружной садок имеет закрытое днище из сетного полотна с нижней распорной металлической рамой (ф 1, эл 6), такой же конфигурации как и верхняя опорная рама. По боковым сторонам нижней рамы, через каждый 1 м, имеется наружная скоба (ф 1, эл 7) для подбора сетного полотна стенок садка, чтобы они не свисали при подъеме днища садка на время передвижения. На период перемещения садка днище обоих секций приподнимают до осадки 1 м,посредством компактных ручных лебедок (ф 1, эл 8),смонтированных на концах плавучих опор. К лебедкам идут шнуры (ф 1, эл 9) подъема днища,которые крепятся к 4 наружным углам нижней распорной рамы. Перед перемещением садка приподнимает днище путем выборки шнуров подъема днища. Для данной цели подходит барабанная ручная лебедка типа РЛ-500, с храповым тормозом предотвращающим самопроизвольное обратное раскручивание. Приподнимание днища на время передвижения необходимо для уменьшения сопротивления воды, и предотвращения задевания дна. Для перемещения секционного садка с приподнятым днищем, к канатной оттуге (ф 2, эл 10) через такелажную скобу (ф 2, эл 11) присоединяют буксирный канат (ф 2, эл 12). Его выбирают лебедкой(ф 2, эл 13) на лодке (ф 2, эл 14) с якорным фиксатором (ф 2, эл 15), и перемещают секционный садок на расстояние в 2 раза превышающее длину садка, после чего отпускают днище. Для перемещения садка необходимо использовать более мощную лебедку, например РЛ-1500 с храповым тормозом. Якорный фиксатор представляет собой канат толщиной 30 мм, оснащенный якорем весом 25 кг, с зацепными лопастями повышенной удерживающей мощности. Якорный фиксатор служит для удерживания лодки на одном месте во время вытяжки буксирного каната лебедкой. Для лучшего стопорения лодки якорный канат должен располагаться под углом около 30 относительно дна. Таким образом садок перемещается на новый участок акватории. При этом достигается полная замена воды в садке, а рыбе предоставляется новый участок акватории с нетронутой кормовой базой. В зависимости от концентрации фитозоопланктона и детрита в водоема и степени выедаемости этого корма толстолобиком, садок можно перемещать 5-7 раз в сутки, чтобы в достаточной мере обеспечить рыбу излюбленным природным кормом. После перемещения садок необходимо заякорить во избежание произвольного сноса. Белого и пестрого толстолобика лучше содержать в разных садках ввиду различий в характере питания. ФОРМУЛА ИЗОБРЕТЕНИЯ Передвижной секционный садок для выращивания толстолобика, включающий в себя плавучую опору в виде герметичных труб и опорную раму с подводной частью в виде стенок и дна из сетного полотна, отличающийся тем, что имеется приспособление для перемещения секционного садка по акватории водоема и приспособление для подъема днища садка на период перемещения.
