Закидной равнокрылый невод-садок для учета численности, бонитировки и мечения рыб прижизненным способом

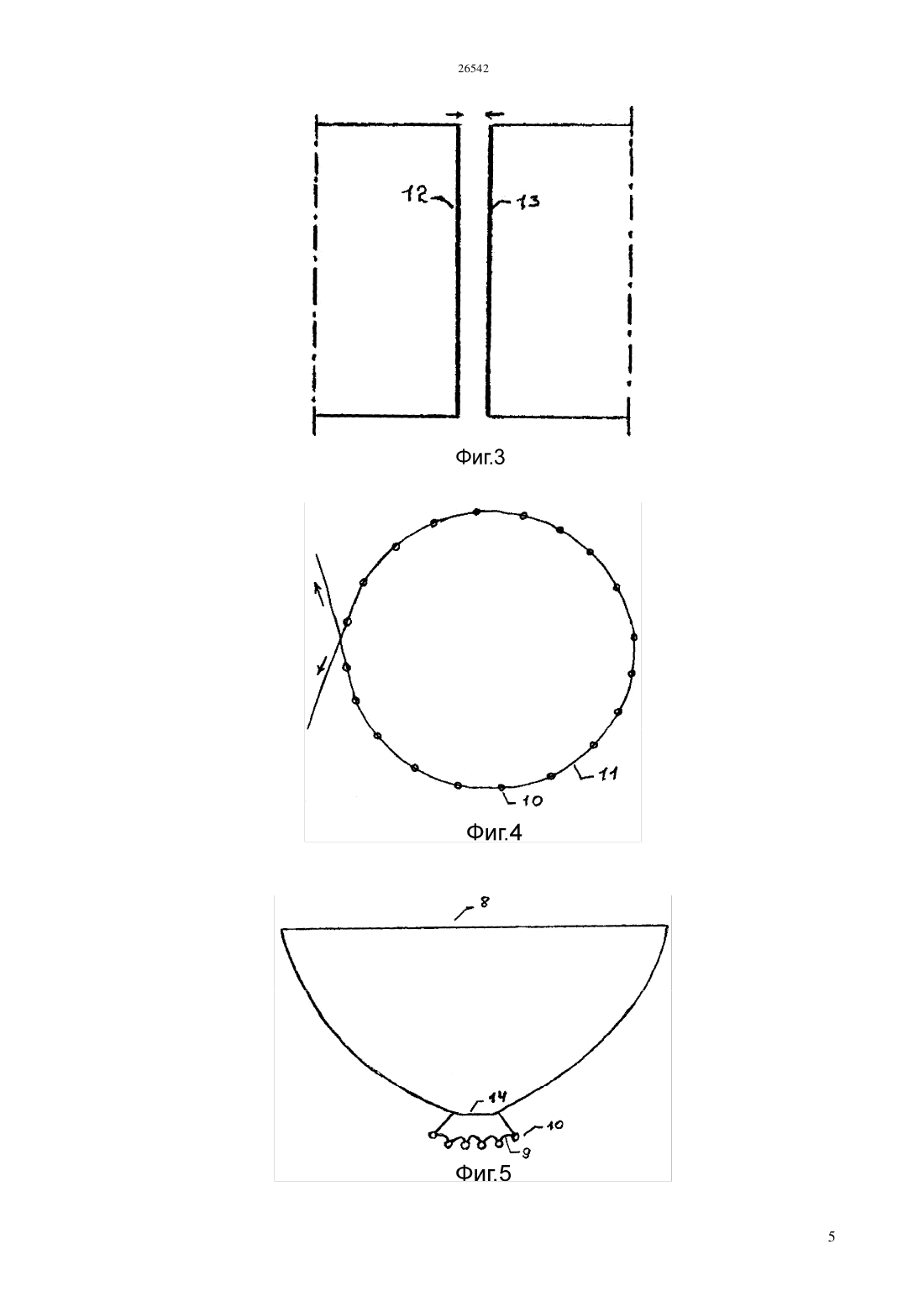

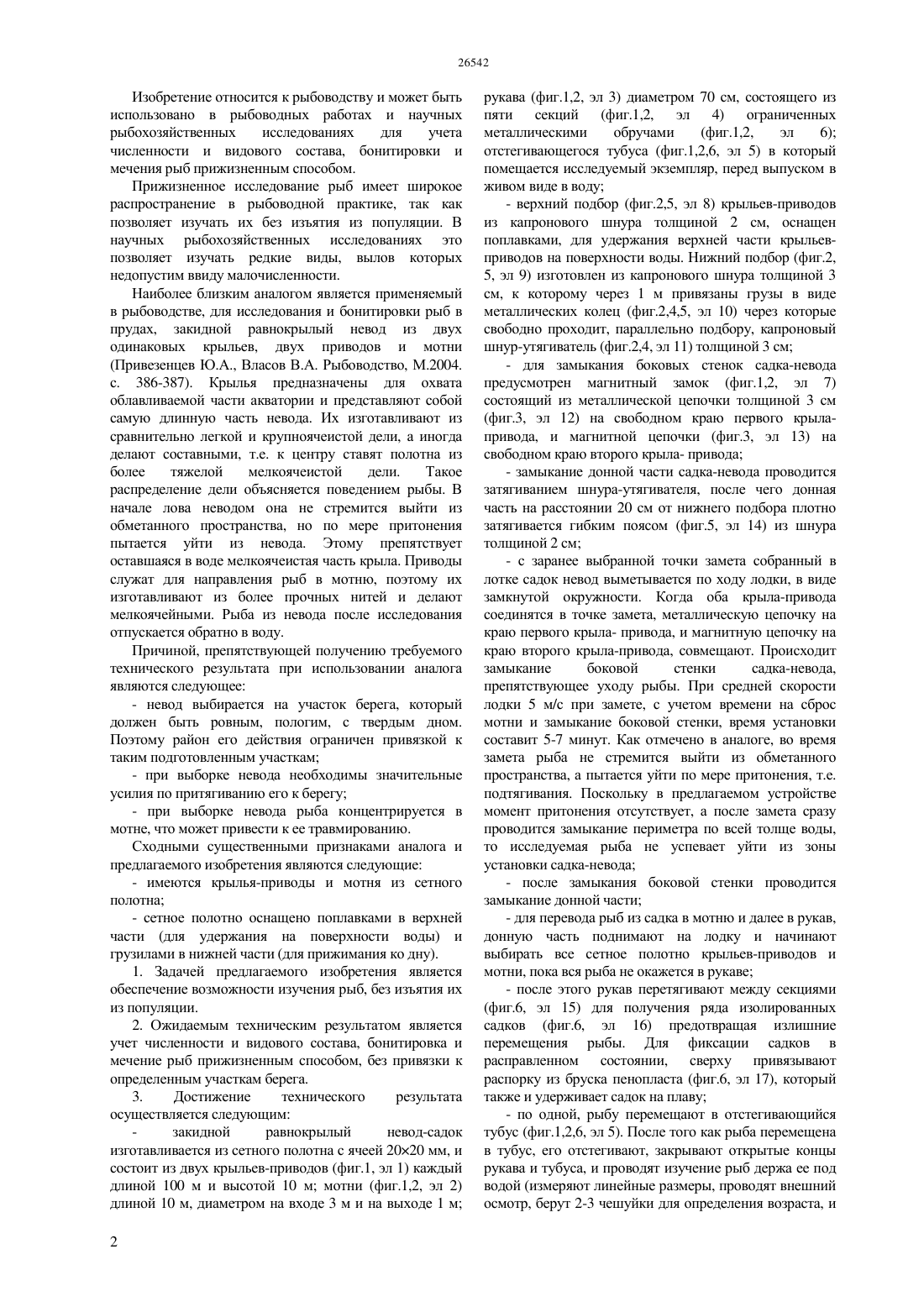

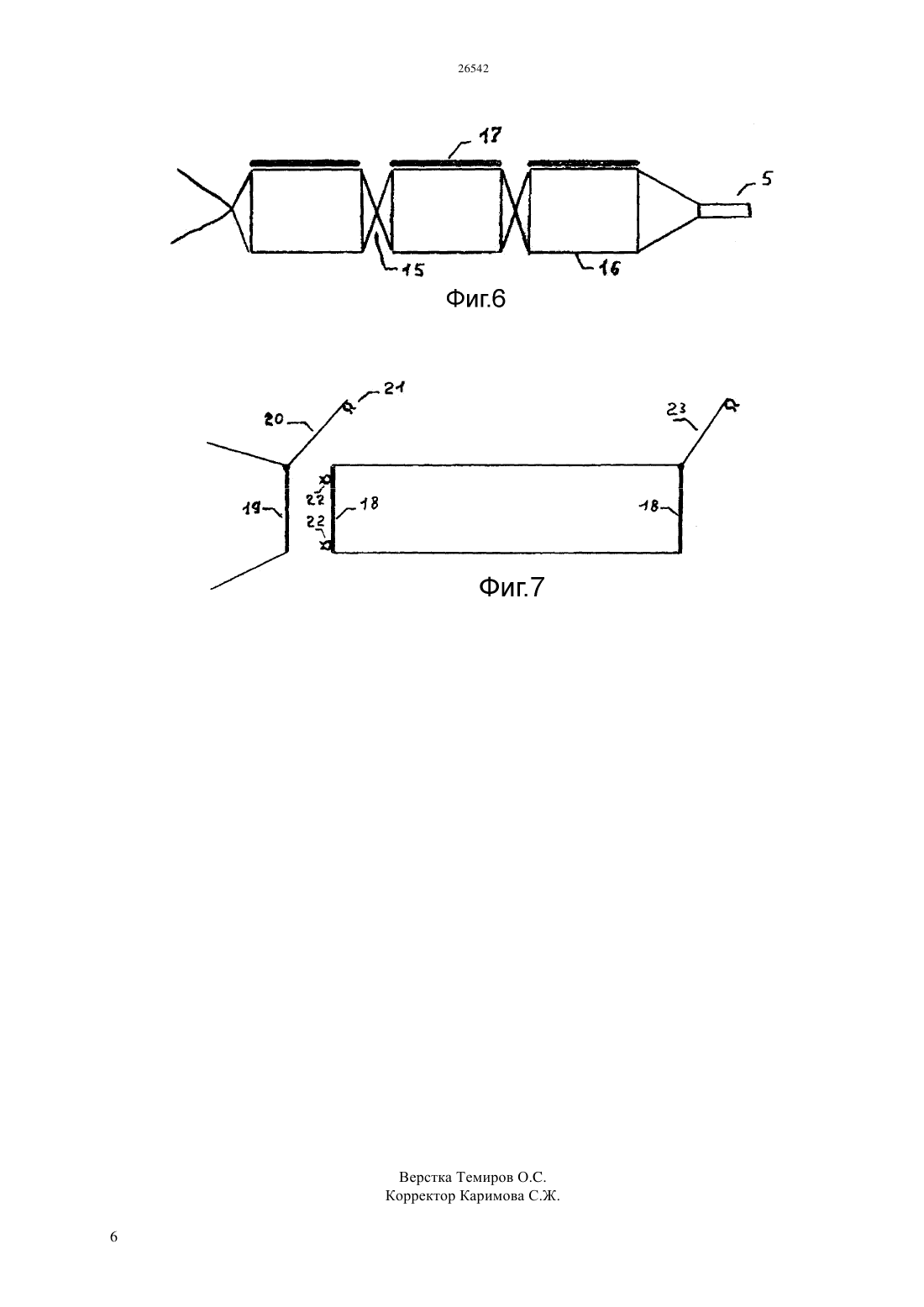

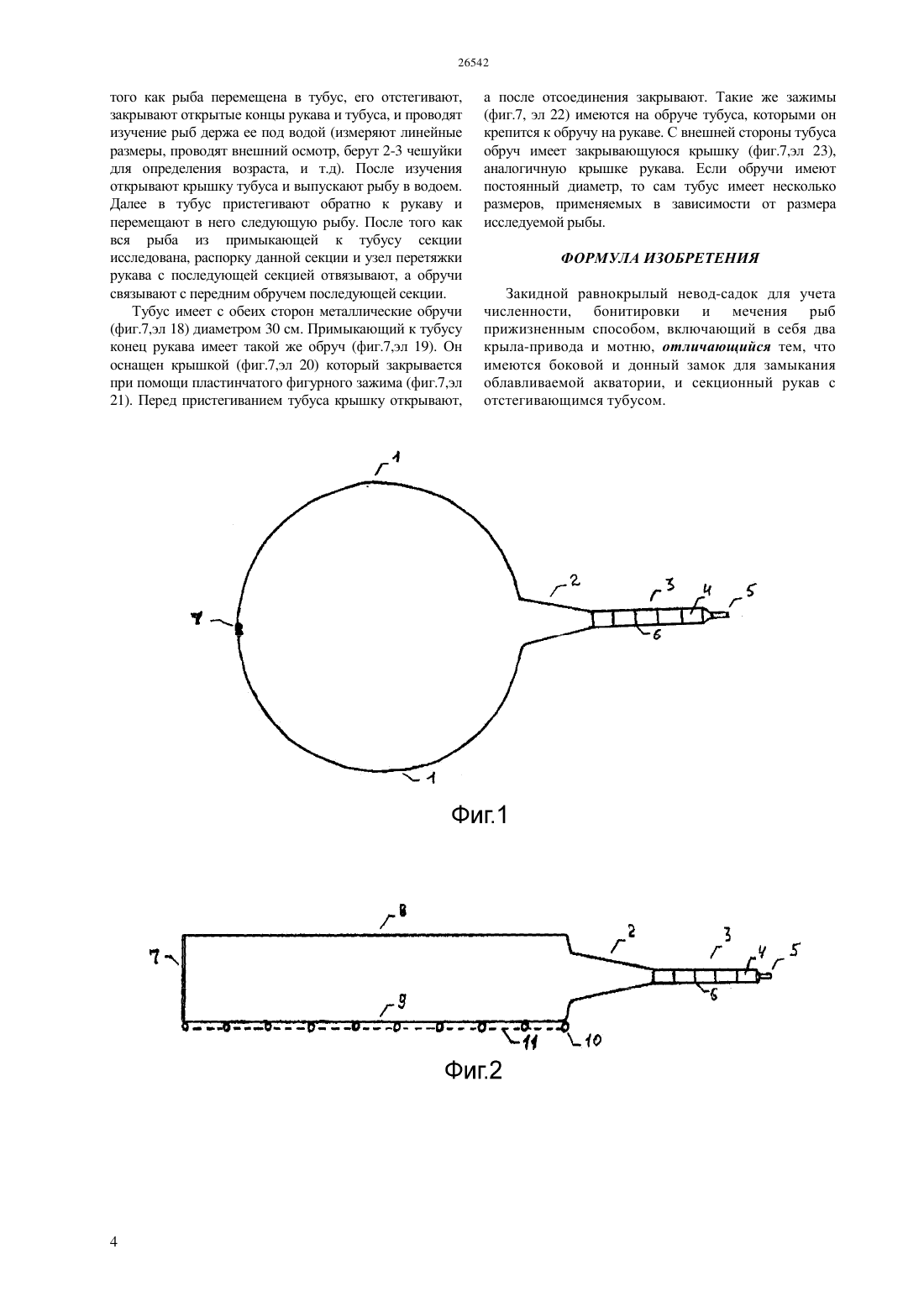

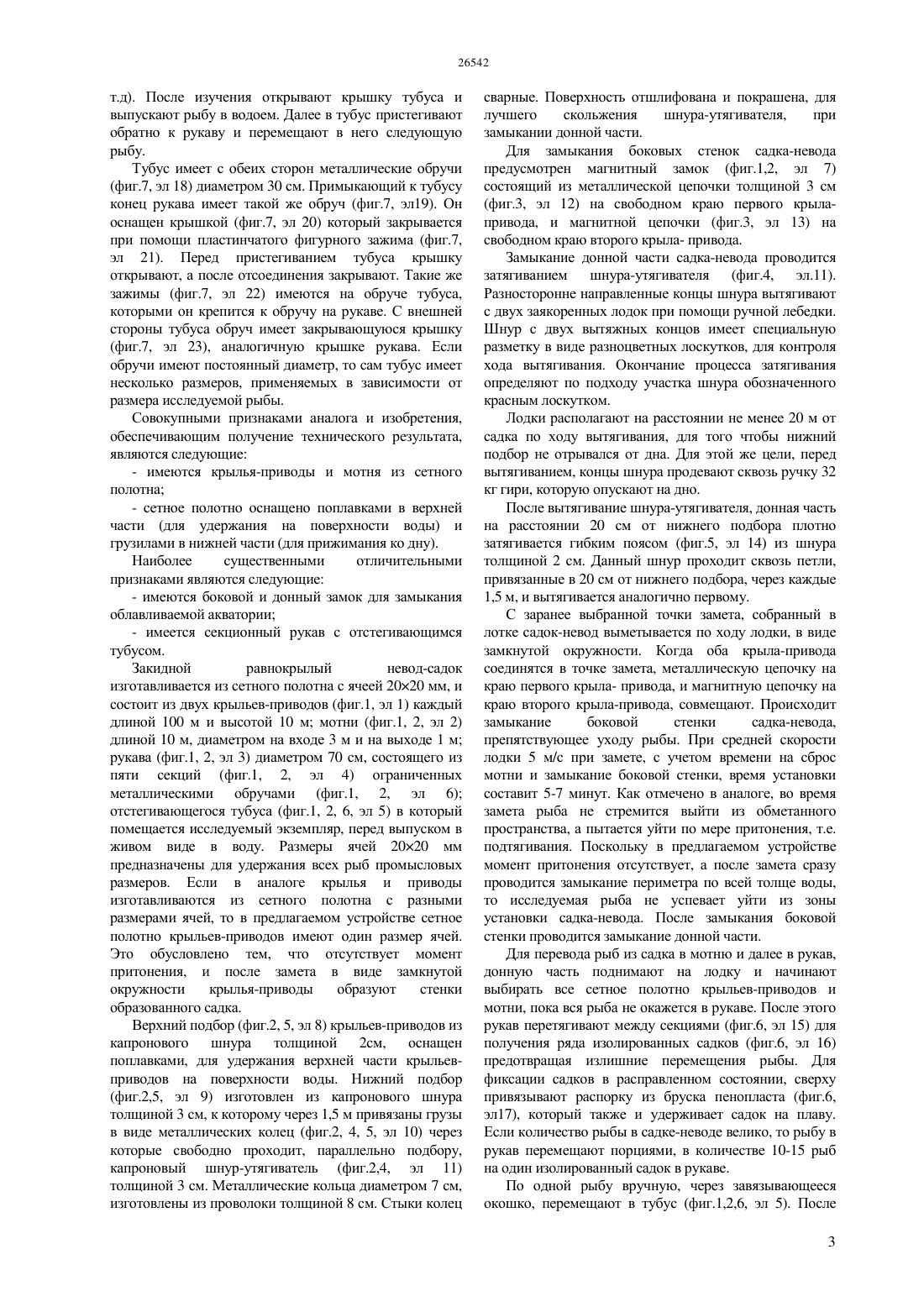

(51) 01 61/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отстегивающегося тубуса в который помещается исследуемый экземпляр- для замыкания боковых стенок садка-невода предусмотрен магнитный замок, состоящий из металлической цепочки на свободном краю первого крыла- привода, и магнитной цепочки на свободном краю второго крыла- привода- замыкание донной части садка-невода проводится затягиванием шнура-утягивателя и гибкого поясом- с точки замета садок невод выметывается по ходу лодки, в виде замкнутой окружности. Когда оба крылапривода соединятся в точке замета, металлическую цепочку на краю первого крыла- привода, и магнитную цепочку на краю второго крыла-привода,совмещают. Происходит замыкание боковой стенки садка-невода, препятствующее уходу рыбы- после замыкания боковой стенки проводится замыкание донной части- для перевода рыб из садка в мотню и далее в рукав, донную часть поднимают на лодку и начинают выбирать все сетное полотно крыльев-приводов и мотни, пока вся рыба не окажется в рукаве- по одной рыбу перемещают в отстегивающийся тубус. После изучения открывают крышку тубуса и выпускают рыбу в водоем. Далее в тубус пристегивают обратно к рукаву и перемещают в него следующую рыбу. Совокупными признаками аналога и изобретения,обеспечивающим получение технического результата,являются следующие- имеются крылья-приводы и мотня из сетного полотна- сетное полотно оснащено поплавками в верхней части (для удержания на поверхности воды) и грузилами в нижней части (для прижимания ко дну). Наиболее существенными отличительными признаками являются следующие- имеются боковой и донный замок для замыкания облавливаемой акватории- имеется секционный рукав с отстегивающимся тубусом.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ЗАКИДНОЙ РАВНОКРЫЛЫЙ НЕВОДСАДОК ДЛЯ УЧЕТА ЧИСЛЕННОСТИ,БОНИТИРОВКИ И МЕЧЕНИЯ РЫБ ПРИЖИЗНЕННЫМ СПОСОБОМ(57) Изобретение закидной равнокрылый невод-садок для учета численности, бонитировки и мечения рыб прижизненным способом относится к рыбоводству и может быть использовано в рыбоводных работах и научных рыбохозяйственных исследованиях. Прижизненное исследование рыб имеет широкое распространение в рыбоводной практике, так как позволяет изучать их без изъятия из популяции. В научных рыбохозяйственных исследованиях это позволяет изучать редкие виды, вылов которых недопустим ввиду малочисленности. Наиболее близким аналогом является применяемый в рыбоводстве для исследования и бонитировки рыб в прудах, закидной равнокрылый невод из двух одинаковых крыльев, двух приводов и мотни (Привезенцев Ю.А., Власов В.А. Рыбоводство,М.2004. с. 386-387). Задачей предлагаемого изобретения является обеспечение возможности изучения рыб, без изъятия их из популяции. Ожидаемым техническим результатом является учет численности и видового состава, бонитировки и мечения рыб прижизненным способом, без привязки к определенным участкам берега. Достижение технического результата осуществляется следующим- закидной равнокрылый невод-садок состоит из двух крыльев-приводов,мотни,рукава и Изобретение относится к рыбоводству и может быть использовано в рыбоводных работах и научных рыбохозяйственных исследованиях для учета численности и видового состава, бонитировки и мечения рыб прижизненным способом. Прижизненное исследование рыб имеет широкое распространение в рыбоводной практике, так как позволяет изучать их без изъятия из популяции. В научных рыбохозяйственных исследованиях это позволяет изучать редкие виды, вылов которых недопустим ввиду малочисленности. Наиболее близким аналогом является применяемый в рыбоводстве, для исследования и бонитировки рыб в прудах, закидной равнокрылый невод из двух одинаковых крыльев, двух приводов и мотни(Привезенцев Ю.А., Власов В.А. Рыбоводство, М.2004. с. 386-387). Крылья предназначены для охвата облавливаемой части акватории и представляют собой самую длинную часть невода. Их изготавливают из сравнительно легкой и крупноячеистой дели, а иногда делают составными, т.е. к центру ставят полотна из более тяжелой мелкоячеистой дели. Такое распределение дели объясняется поведением рыбы. В начале лова неводом она не стремится выйти из обметанного пространства, но по мере притонения пытается уйти из невода. Этому препятствует оставшаяся в воде мелкоячеистая часть крыла. Приводы служат для направления рыб в мотню, поэтому их изготавливают из более прочных нитей и делают мелкоячейными. Рыба из невода после исследования отпускается обратно в воду. Причиной, препятствующей получению требуемого технического результата при использовании аналога являются следующее- невод выбирается на участок берега, который должен быть ровным, пологим, с твердым дном. Поэтому район его действия ограничен привязкой к таким подготовленным участкам- при выборке невода необходимы значительные усилия по притягиванию его к берегу- при выборке невода рыба концентрируется в мотне, что может привести к ее травмированию. Сходными существенными признаками аналога и предлагаемого изобретения являются следующие- имеются крылья-приводы и мотня из сетного полотна- сетное полотно оснащено поплавками в верхней части (для удержания на поверхности воды) и грузилами в нижней части (для прижимания ко дну). 1. Задачей предлагаемого изобретения является обеспечение возможности изучения рыб, без изъятия их из популяции. 2. Ожидаемым техническим результатом является учет численности и видового состава, бонитировка и мечение рыб прижизненным способом, без привязки к определенным участкам берега. 3. Достижение технического результата осуществляется следующим закидной равнокрылый невод-садок изготавливается из сетного полотна с ячеей 2020 мм, и состоит из двух крыльев-приводов (фиг.1, эл 1) каждый длиной 100 м и высотой 10 м мотни (фиг.1,2, эл 2) длиной 10 м, диаметром на входе 3 м и на выходе 1 м 2 рукава (фиг.1,2, эл 3) диаметром 70 см, состоящего из пяти секций (фиг.1,2, эл 4) ограниченных металлическими обручами(фиг.1,2,эл 6) отстегивающегося тубуса (фиг.1,2,6, эл 5) в который помещается исследуемый экземпляр, перед выпуском в живом виде в воду- верхний подбор (фиг.2,5, эл 8) крыльев-приводов из капронового шнура толщиной 2 см, оснащен поплавками, для удержания верхней части крыльевприводов на поверхности воды. Нижний подбор (фиг.2,5, эл 9) изготовлен из капронового шнура толщиной 3 см, к которому через 1 м привязаны грузы в виде металлических колец (фиг.2,4,5, эл 10) через которые свободно проходит, параллельно подбору, капроновый шнур-утягиватель (фиг.2,4, эл 11) толщиной 3 см- для замыкания боковых стенок садка-невода предусмотрен магнитный замок (фиг.1,2, эл 7) состоящий из металлической цепочки толщиной 3 см(фиг.3, эл 12) на свободном краю первого крылапривода, и магнитной цепочки (фиг.3, эл 13) на свободном краю второго крыла- привода- замыкание донной части садка-невода проводится затягиванием шнура-утягивателя, после чего донная часть на расстоянии 20 см от нижнего подбора плотно затягивается гибким поясом (фиг.5, эл 14) из шнура толщиной 2 см- с заранее выбранной точки замета собранный в лотке садок невод выметывается по ходу лодки, в виде замкнутой окружности. Когда оба крыла-привода соединятся в точке замета, металлическую цепочку на краю первого крыла- привода, и магнитную цепочку на краю второго крыла-привода, совмещают. Происходит замыкание боковой стенки садка-невода,препятствующее уходу рыбы. При средней скорости лодки 5 м/с при замете, с учетом времени на сброс мотни и замыкание боковой стенки, время установки составит 5-7 минут. Как отмечено в аналоге, во время замета рыба не стремится выйти из обметанного пространства, а пытается уйти по мере притонения, т.е. подтягивания. Поскольку в предлагаемом устройстве момент притонения отсутствует, а после замета сразу проводится замыкание периметра по всей толще воды,то исследуемая рыба не успевает уйти из зоны установки садка-невода- после замыкания боковой стенки проводится замыкание донной части- для перевода рыб из садка в мотню и далее в рукав,донную часть поднимают на лодку и начинают выбирать все сетное полотно крыльев-приводов и мотни, пока вся рыба не окажется в рукаве- после этого рукав перетягивают между секциями(фиг.6, эл 15) для получения ряда изолированных садков (фиг.6, эл 16) предотвращая излишние перемещения рыбы. Для фиксации садков в расправленном состоянии, сверху привязывают распорку из бруска пенопласта (фиг.6, эл 17), который также и удерживает садок на плаву- по одной, рыбу перемещают в отстегивающийся тубус (фиг.1,2,6, эл 5). После того как рыба перемещена в тубус, его отстегивают, закрывают открытые концы рукава и тубуса, и проводят изучение рыб держа ее под водой (измеряют линейные размеры, проводят внешний осмотр, берут 2-3 чешуйки для определения возраста, и т.д). После изучения открывают крышку тубуса и выпускают рыбу в водоем. Далее в тубус пристегивают обратно к рукаву и перемещают в него следующую рыбу. Тубус имеет с обеих сторон металлические обручи(фиг.7, эл 18) диаметром 30 см. Примыкающий к тубусу конец рукава имеет такой же обруч (фиг.7, эл 19). Он оснащен крышкой (фиг.7, эл 20) который закрывается при помощи пластинчатого фигурного зажима (фиг.7,эл 21). Перед пристегиванием тубуса крышку открывают, а после отсоединения закрывают. Такие же зажимы (фиг.7, эл 22) имеются на обруче тубуса,которыми он крепится к обручу на рукаве. С внешней стороны тубуса обруч имеет закрывающуюся крышку(фиг.7, эл 23), аналогичную крышке рукава. Если обручи имеют постоянный диаметр, то сам тубус имеет несколько размеров, применяемых в зависимости от размера исследуемой рыбы. Совокупными признаками аналога и изобретения,обеспечивающим получение технического результата,являются следующие- имеются крылья-приводы и мотня из сетного полотна- сетное полотно оснащено поплавками в верхней части (для удержания на поверхности воды) и грузилами в нижней части (для прижимания ко дну). Наиболее существенными отличительными признаками являются следующие- имеются боковой и донный замок для замыкания облавливаемой акватории- имеется секционный рукав с отстегивающимся тубусом. Закидной равнокрылый невод-садок изготавливается из сетного полотна с ячеей 2020 мм, и состоит из двух крыльев-приводов (фиг.1, эл 1) каждый длиной 100 м и высотой 10 м мотни (фиг.1, 2, эл 2) длиной 10 м, диаметром на входе 3 м и на выходе 1 м рукава (фиг.1, 2, эл 3) диаметром 70 см, состоящего из пяти секций (фиг.1, 2, эл 4) ограниченных металлическими обручами (фиг.1, 2, эл 6) отстегивающегося тубуса (фиг.1, 2, 6, эл 5) в который помещается исследуемый экземпляр, перед выпуском в живом виде в воду. Размеры ячей 2020 мм предназначены для удержания всех рыб промысловых размеров. Если в аналоге крылья и приводы изготавливаются из сетного полотна с разными размерами ячей, то в предлагаемом устройстве сетное полотно крыльев-приводов имеют один размер ячей. Это обусловлено тем, что отсутствует момент притонения, и после замета в виде замкнутой окружности крылья-приводы образуют стенки образованного садка. Верхний подбор (фиг.2, 5, эл 8) крыльев-приводов из капронового шнура толщиной 2 см, оснащен поплавками, для удержания верхней части крыльевприводов на поверхности воды. Нижний подбор(фиг.2,5, эл 9) изготовлен из капронового шнура толщиной 3 см, к которому через 1,5 м привязаны грузы в виде металлических колец (фиг.2, 4, 5, эл 10) через которые свободно проходит, параллельно подбору,капроновый шнур-утягиватель (фиг.2,4, эл 11) толщиной 3 см. Металлические кольца диаметром 7 см,изготовлены из проволоки толщиной 8 см. Стыки колец сварные. Поверхность отшлифована и покрашена, для лучшего скольжения шнура-утягивателя,при замыкании донной части. Для замыкания боковых стенок садка-невода предусмотрен магнитный замок (фиг.1,2, эл 7) состоящий из металлической цепочки толщиной 3 см(фиг.3, эл 12) на свободном краю первого крылапривода, и магнитной цепочки (фиг.3, эл 13) на свободном краю второго крыла- привода. Замыкание донной части садка-невода проводится затягиванием шнура-утягивателя (фиг.4, эл.11). Разносторонне направленные концы шнура вытягивают с двух заякоренных лодок при помощи ручной лебедки. Шнур с двух вытяжных концов имеет специальную разметку в виде разноцветных лоскутков, для контроля хода вытягивания. Окончание процесса затягивания определяют по подходу участка шнура обозначенного красным лоскутком. Лодки располагают на расстоянии не менее 20 м от садка по ходу вытягивания, для того чтобы нижний подбор не отрывался от дна. Для этой же цели, перед вытягиванием, концы шнура продевают сквозь ручку 32 кг гири, которую опускают на дно. После вытягивание шнура-утягивателя, донная часть на расстоянии 20 см от нижнего подбора плотно затягивается гибким поясом (фиг.5, эл 14) из шнура толщиной 2 см. Данный шнур проходит сквозь петли,привязанные в 20 см от нижнего подбора, через каждые 1,5 м, и вытягивается аналогично первому. С заранее выбранной точки замета, собранный в лотке садок-невод выметывается по ходу лодки, в виде замкнутой окружности. Когда оба крыла-привода соединятся в точке замета, металлическую цепочку на краю первого крыла- привода, и магнитную цепочку на краю второго крыла-привода, совмещают. Происходит замыкание боковой стенки садка-невода,препятствующее уходу рыбы. При средней скорости лодки 5 м/с при замете, с учетом времени на сброс мотни и замыкание боковой стенки, время установки составит 5-7 минут. Как отмечено в аналоге, во время замета рыба не стремится выйти из обметанного пространства, а пытается уйти по мере притонения, т.е. подтягивания. Поскольку в предлагаемом устройстве момент притонения отсутствует, а после замета сразу проводится замыкание периметра по всей толще воды,то исследуемая рыба не успевает уйти из зоны установки садка-невода. После замыкания боковой стенки проводится замыкание донной части. Для перевода рыб из садка в мотню и далее в рукав,донную часть поднимают на лодку и начинают выбирать все сетное полотно крыльев-приводов и мотни, пока вся рыба не окажется в рукаве. После этого рукав перетягивают между секциями (фиг.6, эл 15) для получения ряда изолированных садков (фиг.6, эл 16) предотвращая излишние перемещения рыбы. Для фиксации садков в расправленном состоянии, сверху привязывают распорку из бруска пенопласта (фиг.6,эл 17), который также и удерживает садок на плаву. Если количество рыбы в садке-неводе велико, то рыбу в рукав перемещают порциями, в количестве 10-15 рыб на один изолированный садок в рукаве. По одной рыбу вручную, через завязывающееся окошко, перемещают в тубус (фиг.1,2,6, эл 5). После 3 того как рыба перемещена в тубус, его отстегивают,закрывают открытые концы рукава и тубуса, и проводят изучение рыб держа ее под водой (измеряют линейные размеры, проводят внешний осмотр, берут 2-3 чешуйки для определения возраста, и т.д). После изучения открывают крышку тубуса и выпускают рыбу в водоем. Далее в тубус пристегивают обратно к рукаву и перемещают в него следующую рыбу. После того как вся рыба из примыкающей к тубусу секции исследована, распорку данной секции и узел перетяжки рукава с последующей секцией отвязывают, а обручи связывают с передним обручем последующей секции. Тубус имеет с обеих сторон металлические обручи(фиг.7,эл 18) диаметром 30 см. Примыкающий к тубусу конец рукава имеет такой же обруч (фиг.7,эл 19). Он оснащен крышкой (фиг.7,эл 20) который закрывается при помощи пластинчатого фигурного зажима (фиг.7,эл 21). Перед пристегиванием тубуса крышку открывают, 4(фиг.7, эл 22) имеются на обруче тубуса, которыми он крепится к обручу на рукаве. С внешней стороны тубуса обруч имеет закрывающуюся крышку (фиг.7,эл 23),аналогичную крышке рукава. Если обручи имеют постоянный диаметр, то сам тубус имеет несколько размеров, применяемых в зависимости от размера исследуемой рыбы. ФОРМУЛА ИЗОБРЕТЕНИЯ Закидной равнокрылый невод-садок для учета численности, бонитировки и мечения рыб прижизненным способом, включающий в себя два крыла-привода и мотню, отличающийся тем, что имеются боковой и донный замок для замыкания облавливаемой акватории, и секционный рукав с отстегивающимся тубусом.
