Передвижной плавучий рыбоводный садок на понтоне

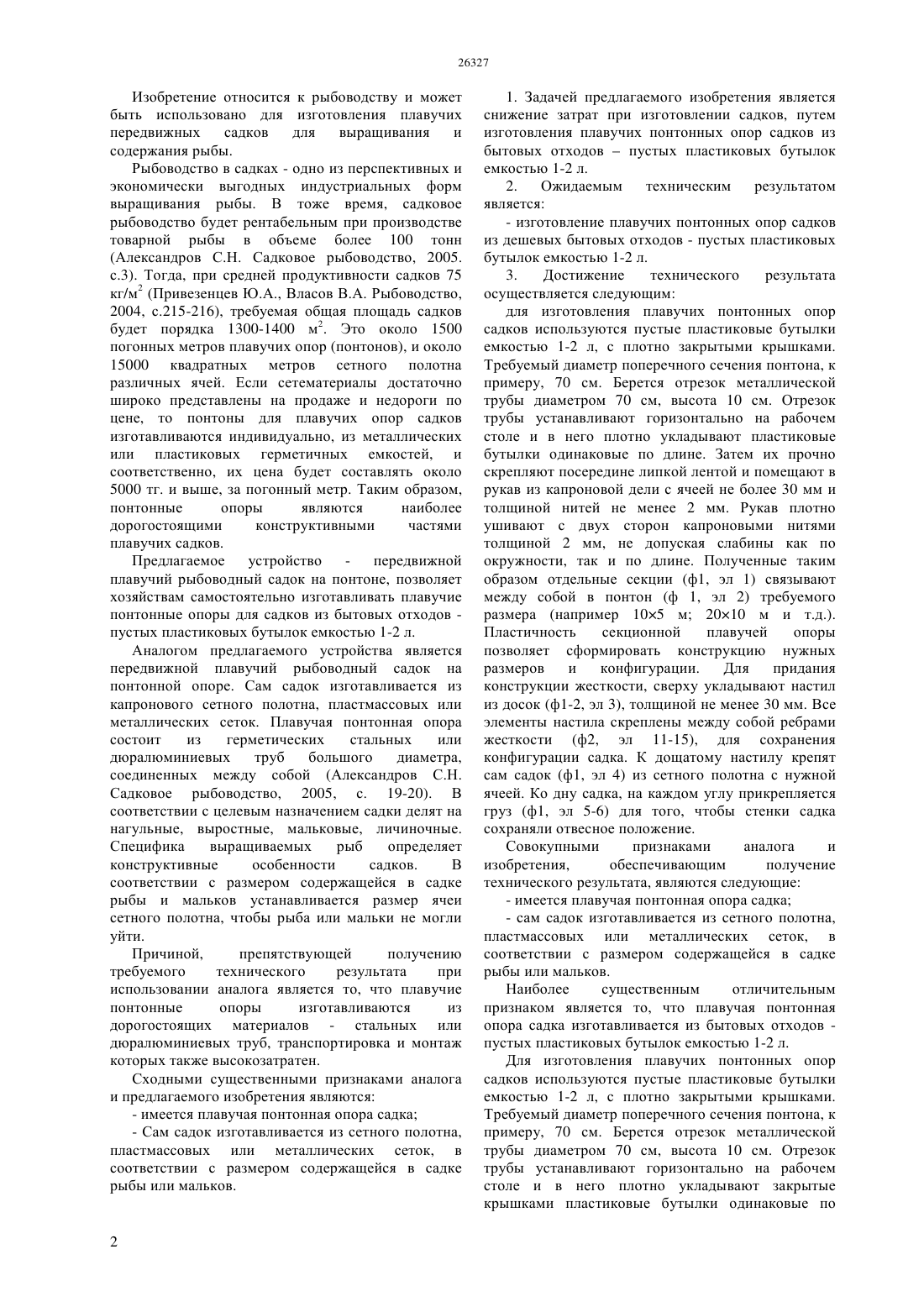

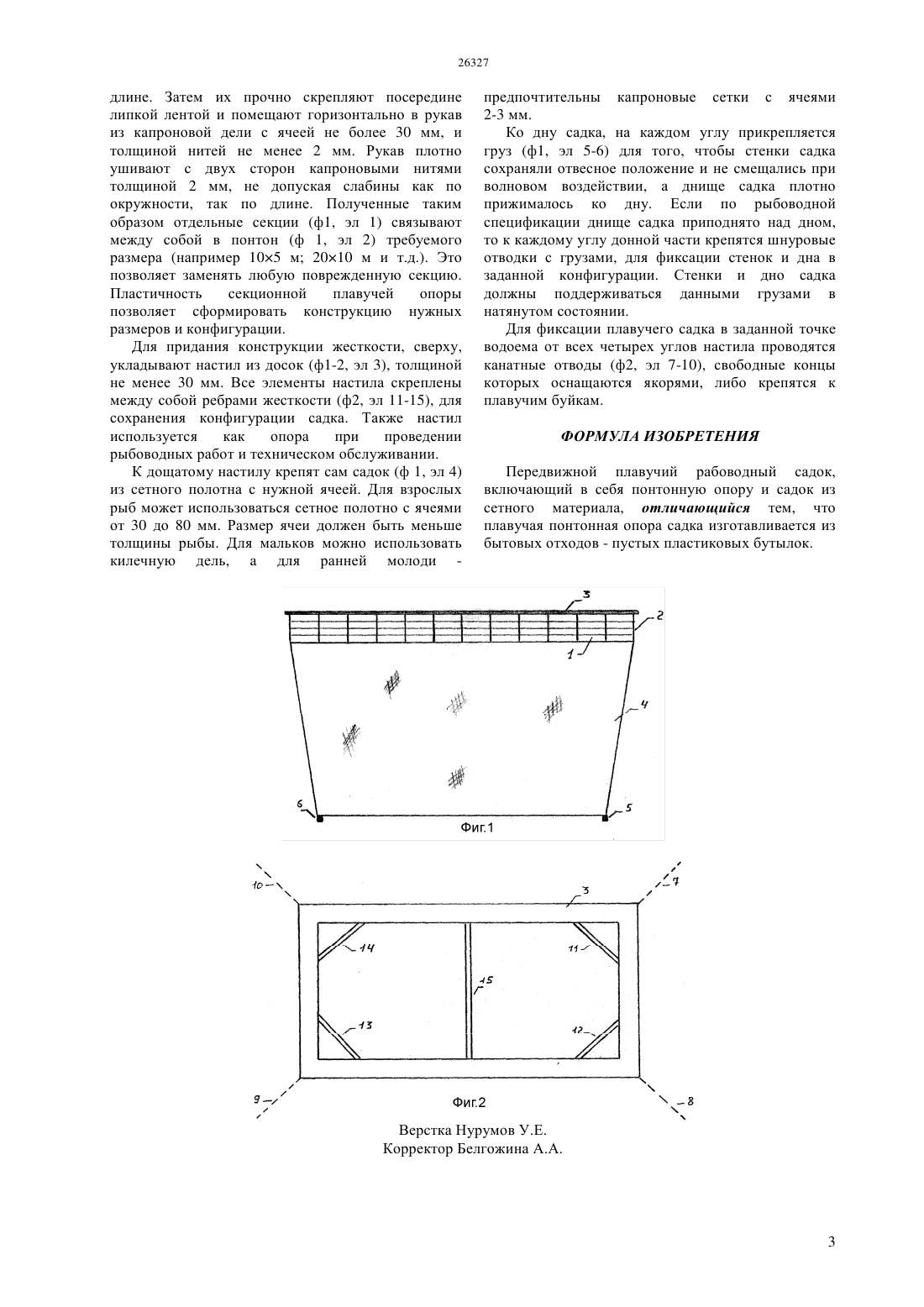

(51) 01 61/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ изобретения является снижение затрат при изготовлении садков, путем изготовления плавучих понтонных опор садков из бытовых отходов пустых пластиковых бутылок емкостью 1-2 л. Ожидаемым техническим результатом является изготовление плавучих понтонных опор садков из дешевых бытовых отходов - пустых пластиковых бутылок емкостью 1-2 л. Достижение технического результата осуществляется следующим для изготовления плавучих понтонных опор садков используются пустые пластиковые бутылки емкостью 1-2 л, с плотно закрытыми крышками. Берется отрезок металлической трубы диаметром 70 см, высота 10 см. Отрезок трубы устанавливают горизонтально на рабочем столе и в него плотно укладывают пластиковые бутылки одинаковые по длине. Затем их прочно скрепляют посередине липкой лентой и помещают в рукав из капроновой дели. Рукав плотно ушивают с двух сторон капроновыми нитями. Полученные отдельные секции (ф 1, эл 1) связывают между собой в понтон (ф 1, эл 2) требуемого размера. Для придания конструкции жесткости, сверху укладывают настил из досок(ф 1-2, эл 3), все элементы которого скреплены между собой ребрами жесткости (ф 2, эл 11-15). К дощатому настилу крепят сам садок (ф 1, эл 4) из сетного полотна с нужной ячеей. Ко дну садка, на каждом углу прикрепляется груз (ф 1, эл 5-6) для того, чтобы стенки садка сохраняли отвесное положение. Наиболее существенным отличительным признаком от аналога является то,что плавучая понтонная опора садка изготавливается из бытовых отходов - пустых пластиковых бутылок емкостью 1-2 л.(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ПЕРЕДВИЖНОЙ ПЛАВУЧИЙ РЫБОВОДНЫЙ САДОК НА ПОНТОНЕ(57) Изобретение передвижной плавучий рыбоводный садок на понтоне, относится к рыбоводству и может быть использовано для изготовления плавучих передвижных садков для выращивания и содержания рыбы. Если сетематериалы для садков достаточно широко представлены в продаже и недороги по цене,то понтоны для плавучих опор изготавливаются индивидуально, из металла или пластика, и, соответственно, их цена высока. Предлагаемое устройство - передвижной плавучий рыбоводный садок на понтоне, позволяет хозяйствам самостоятельно изготавливать плавучие понтонные опоры для садков из бытовых отходов пустых пластиковых бутылок емкостью 1-2 л. Аналогом предлагаемого устройства является передвижной плавучий рыбоводный садок на понтонной опоре (Александров С.Н. Садковое рыбоводство, 2005, с. 19-20). Причиной,препятствующей получению требуемого технического результата,при использовании аналога, является то, что плавучие понтонные опоры изготавливаются из дорогостоящих материалов стальных и алюминиевых труб. Задачей предлагаемого Изобретение относится к рыбоводству и может быть использовано для изготовления плавучих передвижных садков для выращивания и содержания рыбы. Рыбоводство в садках - одно из перспективных и экономически выгодных индустриальных форм выращивания рыбы. В тоже время, садковое рыбоводство будет рентабельным при производстве товарной рыбы в объеме более 100 тонн(Александров С.Н. Садковое рыбоводство, 2005. с.3). Тогда, при средней продуктивности садков 75 кг/м 2 (Привезенцев Ю.А., Власов В.А. Рыбоводство,2004, с.215-216), требуемая общая площадь садков будет порядка 1300-1400 м 2. Это около 1500 погонных метров плавучих опор (понтонов), и около 15000 квадратных метров сетного полотна различных ячей. Если сетематериалы достаточно широко представлены на продаже и недороги по цене, то понтоны для плавучих опор садков изготавливаются индивидуально, из металлических или пластиковых герметичных емкостей, и соответственно, их цена будет составлять около 5000 тг. и выше, за погонный метр. Таким образом,понтонные опоры являются наиболее дорогостоящими конструктивными частями плавучих садков. Предлагаемое устройство- передвижной плавучий рыбоводный садок на понтоне, позволяет хозяйствам самостоятельно изготавливать плавучие понтонные опоры для садков из бытовых отходов пустых пластиковых бутылок емкостью 1-2 л. Аналогом предлагаемого устройства является передвижной плавучий рыбоводный садок на понтонной опоре. Сам садок изготавливается из капронового сетного полотна, пластмассовых или металлических сеток. Плавучая понтонная опора состоит из герметических стальных или дюралюминиевых труб большого диаметра,соединенных между собой (Александров С.Н. Садковое рыбоводство, 2005, с. 19-20). В соответствии с целевым назначением садки делят на нагульные, выростные, мальковые, личиночные. Специфика выращиваемых рыб определяет конструктивные особенности садков. В соответствии с размером содержащейся в садке рыбы и мальков устанавливается размер ячеи сетного полотна, чтобы рыба или мальки не могли уйти. Причиной,препятствующей получению требуемого технического результата при использовании аналога является то, что плавучие понтонные опоры изготавливаются из дорогостоящих материалов - стальных или дюралюминиевых труб, транспортировка и монтаж которых также высокозатратен. Сходными существенными признаками аналога и предлагаемого изобретения являются- имеется плавучая понтонная опора садка- Сам садок изготавливается из сетного полотна,пластмассовых или металлических сеток, в соответствии с размером содержащейся в садке рыбы или мальков. 1. Задачей предлагаемого изобретения является снижение затрат при изготовлении садков, путем изготовления плавучих понтонных опор садков из бытовых отходовпустых пластиковых бутылок емкостью 1-2 л. 2. Ожидаемым техническим результатом является- изготовление плавучих понтонных опор садков из дешевых бытовых отходов - пустых пластиковых бутылок емкостью 1-2 л. 3. Достижение технического результата осуществляется следующим для изготовления плавучих понтонных опор садков используются пустые пластиковые бутылки емкостью 1-2 л, с плотно закрытыми крышками. Требуемый диаметр поперечного сечения понтона, к примеру, 70 см. Берется отрезок металлической трубы диаметром 70 см, высота 10 см. Отрезок трубы устанавливают горизонтально на рабочем столе и в него плотно укладывают пластиковые бутылки одинаковые по длине. Затем их прочно скрепляют посередине липкой лентой и помещают в рукав из капроновой дели с ячеей не более 30 мм и толщиной нитей не менее 2 мм. Рукав плотно ушивают с двух сторон капроновыми нитями толщиной 2 мм, не допуская слабины как по окружности, так и по длине. Полученные таким образом отдельные секции (ф 1, эл 1) связывают между собой в понтон (ф 1, эл 2) требуемого размера (например 105 м 2010 м и т.д.). Пластичность секционной плавучей опоры позволяет сформировать конструкцию нужных размеров и конфигурации. Для придания конструкции жесткости, сверху укладывают настил из досок (ф 1-2, эл 3), толщиной не менее 30 мм. Все элементы настила скреплены между собой ребрами жесткости (ф 2, эл 11-15), для сохранения конфигурации садка. К дощатому настилу крепят сам садок (ф 1, эл 4) из сетного полотна с нужной ячеей. Ко дну садка, на каждом углу прикрепляется груз (ф 1, эл 5-6) для того, чтобы стенки садка сохраняли отвесное положение. Совокупными признаками аналога и изобретения,обеспечивающим получение технического результата, являются следующие- имеется плавучая понтонная опора садка- сам садок изготавливается из сетного полотна,пластмассовых или металлических сеток, в соответствии с размером содержащейся в садке рыбы или мальков. Наиболее существенным отличительным признаком является то, что плавучая понтонная опора садка изготавливается из бытовых отходов пустых пластиковых бутылок емкостью 1-2 л. Для изготовления плавучих понтонных опор садков используются пустые пластиковые бутылки емкостью 1-2 л, с плотно закрытыми крышками. Требуемый диаметр поперечного сечения понтона, к примеру, 70 см. Берется отрезок металлической трубы диаметром 70 см, высота 10 см. Отрезок трубы устанавливают горизонтально на рабочем столе и в него плотно укладывают закрытые крышками пластиковые бутылки одинаковые по длине. Затем их прочно скрепляют посередине липкой лентой и помещают горизонтально в рукав из капроновой дели с ячеей не более 30 мм, и толщиной нитей не менее 2 мм. Рукав плотно ушивают с двух сторон капроновыми нитями толщиной 2 мм, не допуская слабины как по окружности, так по длине. Полученные таким образом отдельные секции (ф 1, эл 1) связывают между собой в понтон (ф 1, эл 2) требуемого размера (например 105 м 2010 м и т.д.). Это позволяет заменять любую поврежденную секцию. Пластичность секционной плавучей опоры позволяет сформировать конструкцию нужных размеров и конфигурации. Для придания конструкции жесткости, сверху,укладывают настил из досок (ф 1-2, эл 3), толщиной не менее 30 мм. Все элементы настила скреплены между собой ребрами жесткости (ф 2, эл 11-15), для сохранения конфигурации садка. Также настил используется как опора при проведении рыбоводных работ и техническом обслуживании. К дощатому настилу крепят сам садок (ф 1, эл 4) из сетного полотна с нужной ячеей. Для взрослых рыб может использоваться сетное полотно с ячеями от 30 до 80 мм. Размер ячеи должен быть меньше толщины рыбы. Для мальков можно использовать килечную дель, а для ранней молодипредпочтительны капроновые сетки с ячеями 2-3 мм. Ко дну садка, на каждом углу прикрепляется груз (ф 1, эл 5-6) для того, чтобы стенки садка сохраняли отвесное положение и не смещались при волновом воздействии, а днище садка плотно прижималось ко дну. Если по рыбоводной спецификации днище садка приподнято над дном,то к каждому углу донной части крепятся шнуровые отводки с грузами, для фиксации стенок и дна в заданной конфигурации. Стенки и дно садка должны поддерживаться данными грузами в натянутом состоянии. Для фиксации плавучего садка в заданной точке водоема от всех четырех углов настила проводятся канатные отводы (ф 2, эл 7-10), свободные концы которых оснащаются якорями, либо крепятся к плавучим буйкам. ФОРМУЛА ИЗОБРЕТЕНИЯ Передвижной плавучий рабоводный садок,включающий в себя понтонную опору и садок из сетного материала, отличающийся тем, что плавучая понтонная опора садка изготавливается из бытовых отходов - пустых пластиковых бутылок.
