Плавная рыболовная сеть с регулируемым уровнем погружения нижнего подбора

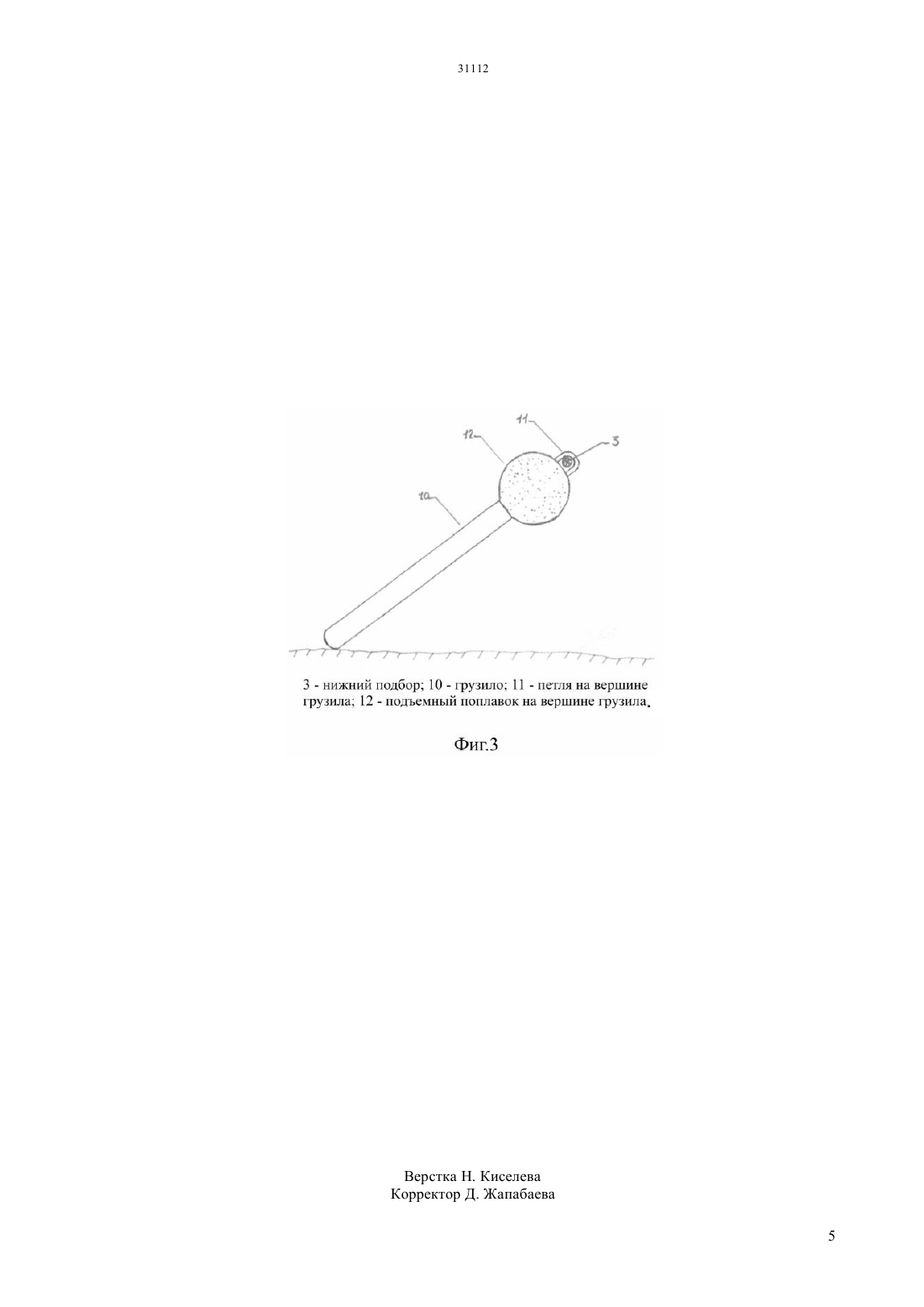

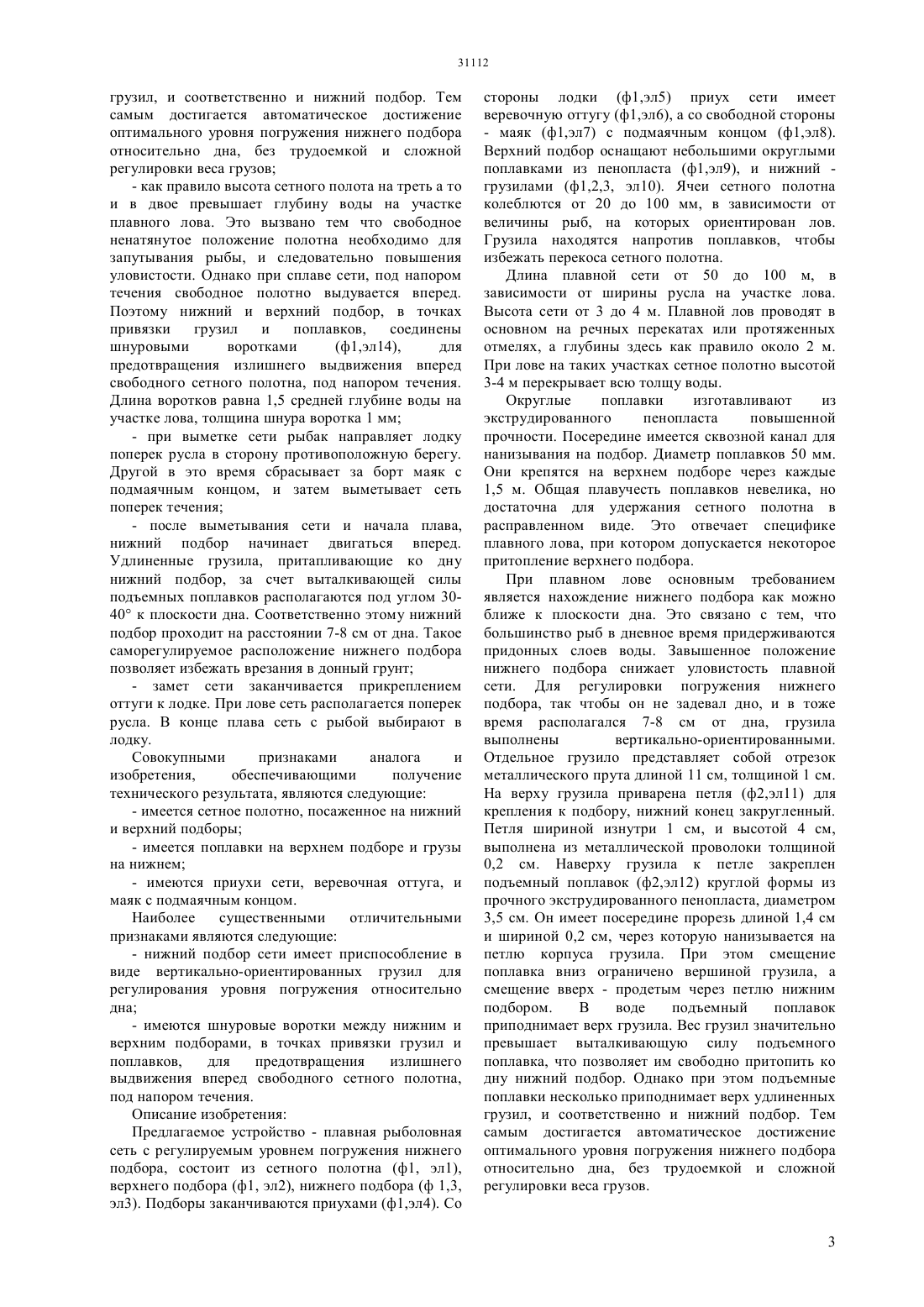

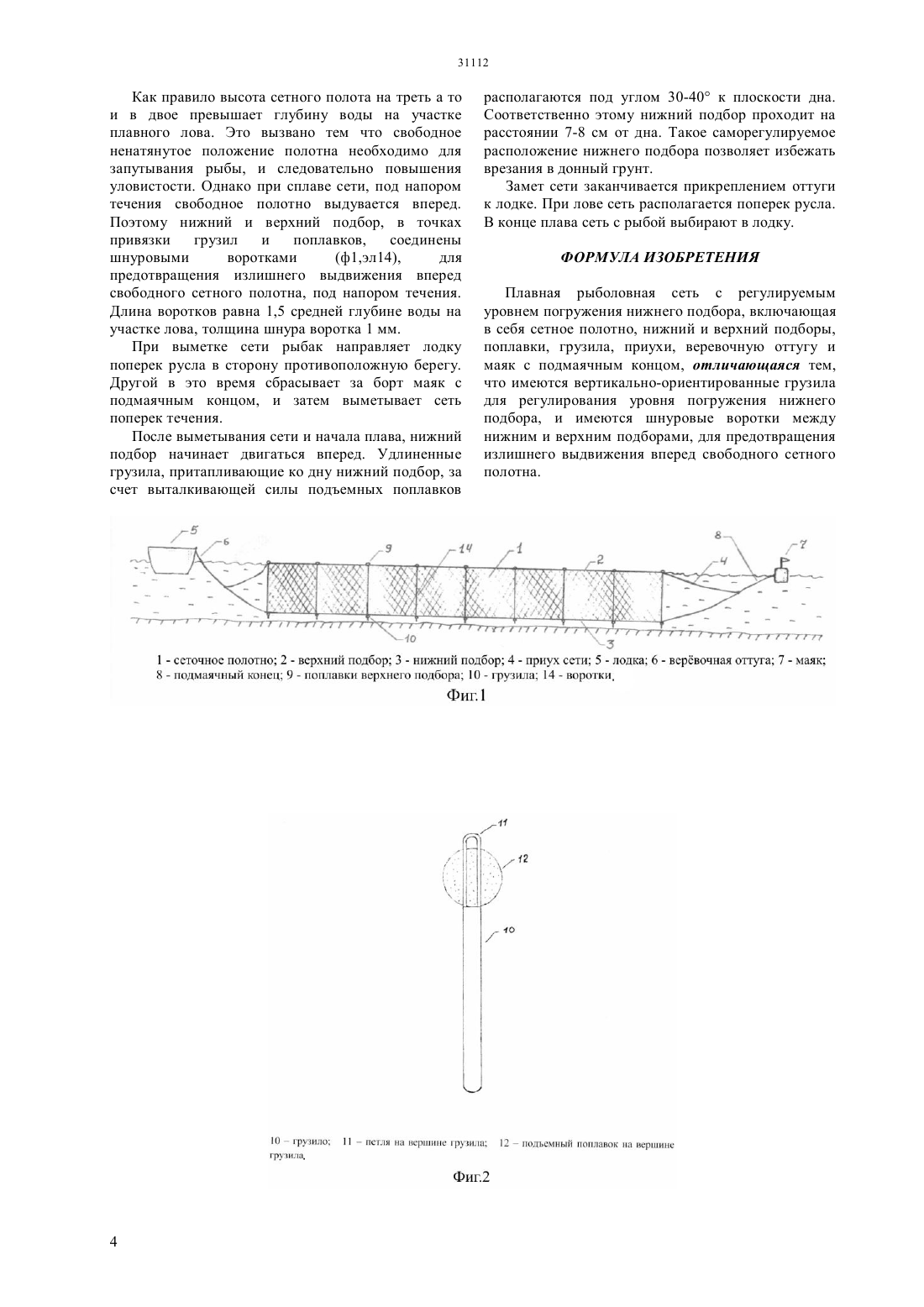

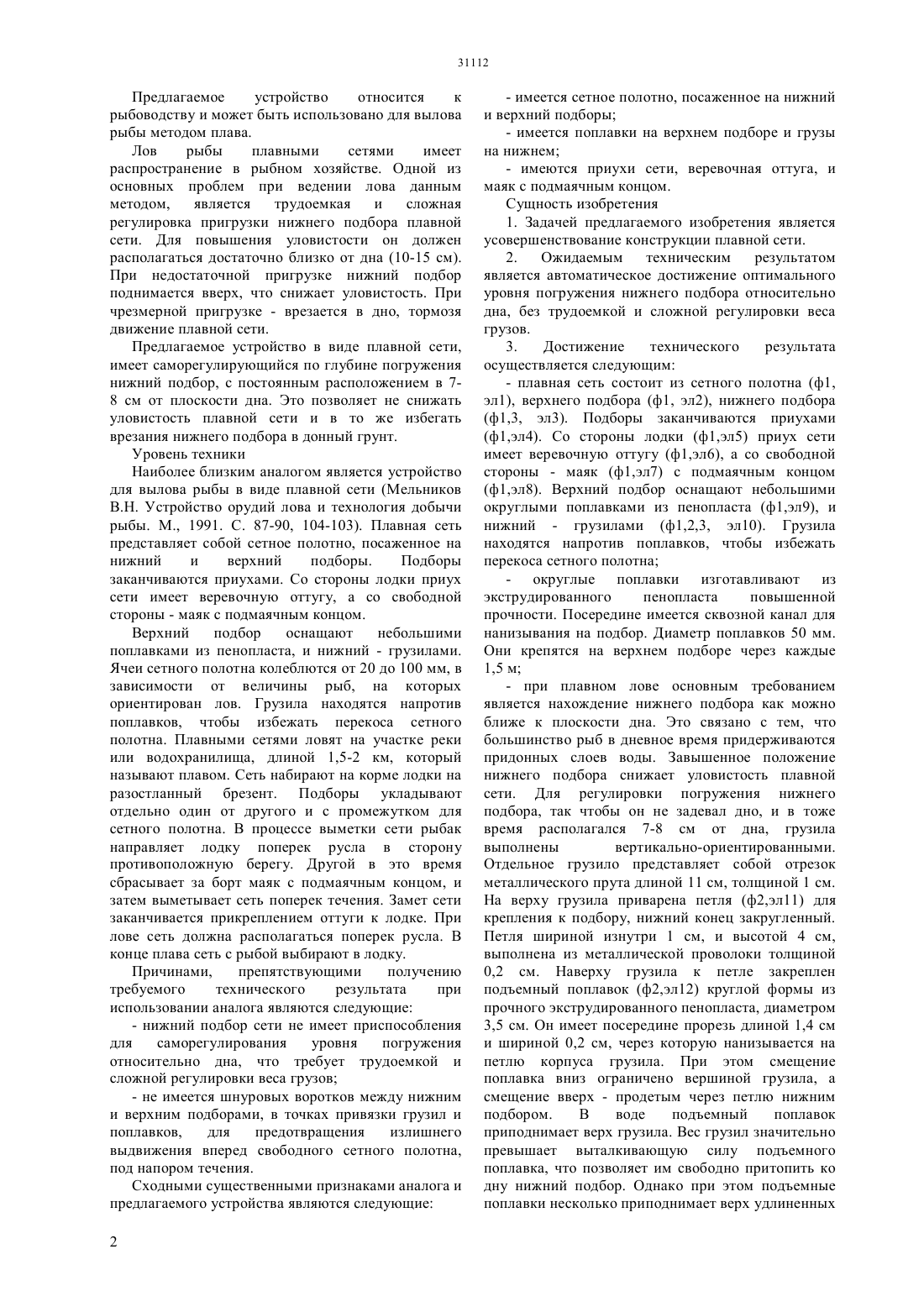

(51) 01 69/00 (2006.01) 01 73/00 (2006.01) 01 74/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ силу подъемного поплавка, что позволяет им свободно притопить ко дну нижний подбор. Однако при этом подъемные поплавки несколько приподнимает верх удлиненных грузил, и соответственно и нижний подбор. Нижний и верхний подбор, в точках привязки грузил и поплавков, соединены шнуровыми воротками, для предотвращения излишнего выдвижения вперед свободного сетного полотна, под напором течения. После выметывания сети и начала плава,удлиненные грузила, притапливающие ко дну нижний подбор, за счет выталкивающей силы подъемных поплавков располагаются под углом 3040 к плоскости дна. Соответственно этому нижний подбор проходит на расстоянии 7-8 см от дна. Такое саморегулируемое расположение нижнего подбора позволяет избежать врезания в донный грунт. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие имеется сетное полотно, посаженное на нижний и верхний подборы имеется поплавки на верхнем подборе и грузы на нижнем имеются приухи сети,веревочная оттуга, и маяк с подмаячным концом. Наиболее существенными отличительными признаками являются следующие нижний подбор сети имеет приспособление в виде вертикальноориентированных грузил для регулирования уровня погружения относительно дна имеются шнуровые воротки между нижним и верхним подборами, в точках привязки грузил и поплавков, для предотвращения излишнего выдвижения вперед свободного сетного полотна, под напором течения.(72) Жаркенов Дамир Кайыркельдыевич Данько Елена Константиновна Ким Аркадий Игнатьевич Баракбаев Тынысбек Темирханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М. 1991 с.8790, 104105(54) ПЛАВНАЯ РЫБОЛОВНАЯ СЕТЬ С РЕГУЛИРУЕМЫМ УРОВНЕМ ПОГРУЖЕНИЯ НИЖНЕГО ПОДБОРА(57) Предлагаемое устройство - плавная рыболовная сеть с регулируемым уровнем погружения нижнего подбора, состоит из сетного полотна, верхнего и нижнего подбора. Подборы заканчиваются приухами. Верхний подбор оснащают небольшими округлыми поплавками из пенопласта, а нижний - грузилами. Общая плавучесть поплавков невелика, но достаточна для удержания сетного полотна в расправленном виде. Для регулировки погружения нижнего подбора,так чтобы он не задевал дно, и в тоже время располагался 7-8 см от дна, грузила выполнены вертикально-ориентированными. Отдельное грузило представляет собой отрезок металлического прута длиной 17 см, толщиной 1 см. На верху приварена петля для крепления к подбору, нижний конец закругленный. Наверху грузила к петле закреплен подъемный поплавок круглой формы. В воде подъемный поплавок приподнимает верх грузила. Вес грузил значительно превышает выталкивающую Предлагаемое устройство относится к рыбоводству и может быть использовано для вылова рыбы методом плава. Лов рыбы плавными сетями имеет распространение в рыбном хозяйстве. Одной из основных проблем при ведении лова данным методом,является трудоемкая и сложная регулировка пригрузки нижнего подбора плавной сети. Для повышения уловистости он должен располагаться достаточно близко от дна (10-15 см). При недостаточной пригрузке нижний подбор поднимается вверх, что снижает уловистость. При чрезмерной пригрузке - врезается в дно, тормозя движение плавной сети. Предлагаемое устройство в виде плавной сети,имеет саморегулирующийся по глубине погружения нижний подбор, с постоянным расположением в 78 см от плоскости дна. Это позволяет не снижать уловистость плавной сети и в то же избегать врезания нижнего подбора в донный грунт. Уровень техники Наиболее близким аналогом является устройство для вылова рыбы в виде плавной сети (Мельников В.Н. Устройство орудий лова и технология добычи рыбы. М., 1991. С. 87-90, 104-103). Плавная сеть представляет собой сетное полотно, посаженное на нижний и верхний подборы. Подборы заканчиваются приухами. Со стороны лодки приух сети имеет веревочную оттугу, а со свободной стороны - маяк с подмаячным концом. Верхний подбор оснащают небольшими поплавками из пенопласта, и нижний - грузилами. Ячеи сетного полотна колеблются от 20 до 100 мм, в зависимости от величины рыб, на которых ориентирован лов. Грузила находятся напротив поплавков, чтобы избежать перекоса сетного полотна. Плавными сетями ловят на участке реки или водохранилища, длиной 1,5-2 км, который называют плавом. Сеть набирают на корме лодки на разостланный брезент. Подборы укладывают отдельно один от другого и с промежутком для сетного полотна. В процессе выметки сети рыбак направляет лодку поперек русла в сторону противоположную берегу. Другой в это время сбрасывает за борт маяк с подмаячным концом, и затем выметывает сеть поперек течения. Замет сети заканчивается прикреплением оттуги к лодке. При лове сеть должна располагаться поперек русла. В конце плава сеть с рыбой выбирают в лодку. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- нижний подбор сети не имеет приспособления для саморегулирования уровня погружения относительно дна, что требует трудоемкой и сложной регулировки веса грузов- не имеется шнуровых воротков между нижним и верхним подборами, в точках привязки грузил и поплавков,для предотвращения излишнего выдвижения вперед свободного сетного полотна,под напором течения. Сходными существенными признаками аналога и предлагаемого устройства являются следующие 2- имеется сетное полотно, посаженное на нижний и верхний подборы- имеется поплавки на верхнем подборе и грузы на нижнем- имеются приухи сети, веревочная оттуга, и маяк с подмаячным концом. Сущность изобретения 1. Задачей предлагаемого изобретения является усовершенствование конструкции плавной сети. 2. Ожидаемым техническим результатом является автоматическое достижение оптимального уровня погружения нижнего подбора относительно дна, без трудоемкой и сложной регулировки веса грузов. 3. Достижение технического результата осуществляется следующим- плавная сеть состоит из сетного полотна (ф 1,эл 1), верхнего подбора (ф 1, эл 2), нижнего подбора(ф 1,эл 4). Со стороны лодки (ф 1,эл 5) приух сети имеет веревочную оттугу (ф 1,эл 6), а со свободной стороны - маяк (ф 1,эл 7) с подмаячным концом(ф 1,эл 8). Верхний подбор оснащают небольшими округлыми поплавками из пенопласта (ф 1,эл 9), и нижний - грузилами (ф 1,2,3, эл 10). Грузила находятся напротив поплавков, чтобы избежать перекоса сетного полотна- округлые поплавки изготавливают из экструдированного пенопласта повышенной прочности. Посередине имеется сквозной канал для нанизывания на подбор. Диаметр поплавков 50 мм. Они крепятся на верхнем подборе через каждые 1,5 м- при плавном лове основным требованием является нахождение нижнего подбора как можно ближе к плоскости дна. Это связано с тем, что большинство рыб в дневное время придерживаются придонных слоев воды. Завышенное положение нижнего подбора снижает уловистость плавной сети. Для регулировки погружения нижнего подбора, так чтобы он не задевал дно, и в тоже время располагался 7-8 см от дна, грузила выполнены вертикально-ориентированными. Отдельное грузило представляет собой отрезок металлического прута длиной 11 см, толщиной 1 см. На верху грузила приварена петля (ф 2,эл 11) для крепления к подбору, нижний конец закругленный. Петля шириной изнутри 1 см, и высотой 4 см,выполнена из металлической проволоки толщиной 0,2 см. Наверху грузила к петле закреплен подъемный поплавок (ф 2,эл 12) круглой формы из прочного экструдированного пенопласта, диаметром 3,5 см. Он имеет посередине прорезь длиной 1,4 см и шириной 0,2 см, через которую нанизывается на петлю корпуса грузила. При этом смещение поплавка вниз ограничено вершиной грузила, а смещение вверх - продетым через петлю нижним подбором. В воде подъемный поплавок приподнимает верх грузила. Вес грузил значительно превышает выталкивающую силу подъемного поплавка, что позволяет им свободно притопить ко дну нижний подбор. Однако при этом подъемные поплавки несколько приподнимает верх удлиненных грузил, и соответственно и нижний подбор. Тем самым достигается автоматическое достижение оптимального уровня погружения нижнего подбора относительно дна, без трудоемкой и сложной регулировки веса грузов- как правило высота сетного полота на треть а то и в двое превышает глубину воды на участке плавного лова. Это вызвано тем что свободное ненатянутое положение полотна необходимо для запутывания рыбы, и следовательно повышения уловистости. Однако при сплаве сети, под напором течения свободное полотно выдувается вперед. Поэтому нижний и верхний подбор, в точках привязки грузил и поплавков,соединены шнуровыми воротками(ф 1,эл 14),для предотвращения излишнего выдвижения вперед свободного сетного полотна, под напором течения. Длина воротков равна 1,5 средней глубине воды на участке лова, толщина шнура воротка 1 мм- при выметке сети рыбак направляет лодку поперек русла в сторону противоположную берегу. Другой в это время сбрасывает за борт маяк с подмаячным концом, и затем выметывает сеть поперек течения- после выметывания сети и начала плава,нижний подбор начинает двигаться вперед. Удлиненные грузила, притапливающие ко дну нижний подбор, за счет выталкивающей силы подъемных поплавков располагаются под углом 3040 к плоскости дна. Соответственно этому нижний подбор проходит на расстоянии 7-8 см от дна. Такое саморегулируемое расположение нижнего подбора позволяет избежать врезания в донный грунт- замет сети заканчивается прикреплением оттуги к лодке. При лове сеть располагается поперек русла. В конце плава сеть с рыбой выбирают в лодку. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется сетное полотно, посаженное на нижний и верхний подборы- имеется поплавки на верхнем подборе и грузы на нижнем- имеются приухи сети, веревочная оттуга, и маяк с подмаячным концом. Наиболее существенными отличительными признаками являются следующие- нижний подбор сети имеет приспособление в виде вертикально-ориентированных грузил для регулирования уровня погружения относительно дна- имеются шнуровые воротки между нижним и верхним подборами, в точках привязки грузил и поплавков,для предотвращения излишнего выдвижения вперед свободного сетного полотна,под напором течения. Описание изобретения Предлагаемое устройство - плавная рыболовная сеть с регулируемым уровнем погружения нижнего подбора, состоит из сетного полотна (ф 1, эл 1),верхнего подбора (ф 1, эл 2), нижнего подбора (ф 1,3,эл 3). Подборы заканчиваются приухами (ф 1,эл 4). Со стороны лодки (ф 1,эл 5) приух сети имеет веревочную оттугу (ф 1,эл 6), а со свободной стороны- маяк (ф 1,эл 7) с подмаячным концом (ф 1,эл 8). Верхний подбор оснащают небольшими округлыми поплавками из пенопласта (ф 1,эл 9), и нижний грузилами (ф 1,2,3, эл 10). Ячеи сетного полотна колеблются от 20 до 100 мм, в зависимости от величины рыб, на которых ориентирован лов. Грузила находятся напротив поплавков, чтобы избежать перекоса сетного полотна. Длина плавной сети от 50 до 100 м, в зависимости от ширины русла на участке лова. Высота сети от 3 до 4 м. Плавной лов проводят в основном на речных перекатах или протяженных отмелях, а глубины здесь как правило около 2 м. При лове на таких участках сетное полотно высотой 3-4 м перекрывает всю толщу воды. Округлые поплавки изготавливают из экструдированного пенопласта повышенной прочности. Посередине имеется сквозной канал для нанизывания на подбор. Диаметр поплавков 50 мм. Они крепятся на верхнем подборе через каждые 1,5 м. Общая плавучесть поплавков невелика, но достаточна для удержания сетного полотна в расправленном виде. Это отвечает специфике плавного лова, при котором допускается некоторое притопление верхнего подбора. При плавном лове основным требованием является нахождение нижнего подбора как можно ближе к плоскости дна. Это связано с тем, что большинство рыб в дневное время придерживаются придонных слоев воды. Завышенное положение нижнего подбора снижает уловистость плавной сети. Для регулировки погружения нижнего подбора, так чтобы он не задевал дно, и в тоже время располагался 7-8 см от дна, грузила выполнены вертикально-ориентированными. Отдельное грузило представляет собой отрезок металлического прута длиной 11 см, толщиной 1 см. На верху грузила приварена петля (ф 2,эл 11) для крепления к подбору, нижний конец закругленный. Петля шириной изнутри 1 см, и высотой 4 см,выполнена из металлической проволоки толщиной 0,2 см. Наверху грузила к петле закреплен подъемный поплавок (ф 2,эл 12) круглой формы из прочного экструдированного пенопласта, диаметром 3,5 см. Он имеет посередине прорезь длиной 1,4 см и шириной 0,2 см, через которую нанизывается на петлю корпуса грузила. При этом смещение поплавка вниз ограничено вершиной грузила, а смещение вверх - продетым через петлю нижним подбором. В воде подъемный поплавок приподнимает верх грузила. Вес грузил значительно превышает выталкивающую силу подъемного поплавка, что позволяет им свободно притопить ко дну нижний подбор. Однако при этом подъемные поплавки несколько приподнимает верх удлиненных грузил, и соответственно и нижний подбор. Тем самым достигается автоматическое достижение оптимального уровня погружения нижнего подбора относительно дна, без трудоемкой и сложной регулировки веса грузов. Как правило высота сетного полота на треть а то и в двое превышает глубину воды на участке плавного лова. Это вызвано тем что свободное ненатянутое положение полотна необходимо для запутывания рыбы, и следовательно повышения уловистости. Однако при сплаве сети, под напором течения свободное полотно выдувается вперед. Поэтому нижний и верхний подбор, в точках привязки грузил и поплавков,соединены шнуровыми воротками(ф 1,эл 14),для предотвращения излишнего выдвижения вперед свободного сетного полотна, под напором течения. Длина воротков равна 1,5 средней глубине воды на участке лова, толщина шнура воротка 1 мм. При выметке сети рыбак направляет лодку поперек русла в сторону противоположную берегу. Другой в это время сбрасывает за борт маяк с подмаячным концом, и затем выметывает сеть поперек течения. После выметывания сети и начала плава, нижний подбор начинает двигаться вперед. Удлиненные грузила, притапливающие ко дну нижний подбор, за счет выталкивающей силы подъемных поплавков располагаются под углом 30-40 к плоскости дна. Соответственно этому нижний подбор проходит на расстоянии 7-8 см от дна. Такое саморегулируемое расположение нижнего подбора позволяет избежать врезания в донный грунт. Замет сети заканчивается прикреплением оттуги к лодке. При лове сеть располагается поперек русла. В конце плава сеть с рыбой выбирают в лодку. ФОРМУЛА ИЗОБРЕТЕНИЯ Плавная рыболовная сеть с регулируемым уровнем погружения нижнего подбора, включающая в себя сетное полотно, нижний и верхний подборы,поплавки, грузила, приухи, веревочную оттугу и маяк с подмаячным концом, отличающаяся тем,что имеются вертикально-ориентированные грузила для регулирования уровня погружения нижнего подбора, и имеются шнуровые воротки между нижним и верхним подборами, для предотвращения излишнего выдвижения вперед свободного сетного полотна.
