Электрофильтр

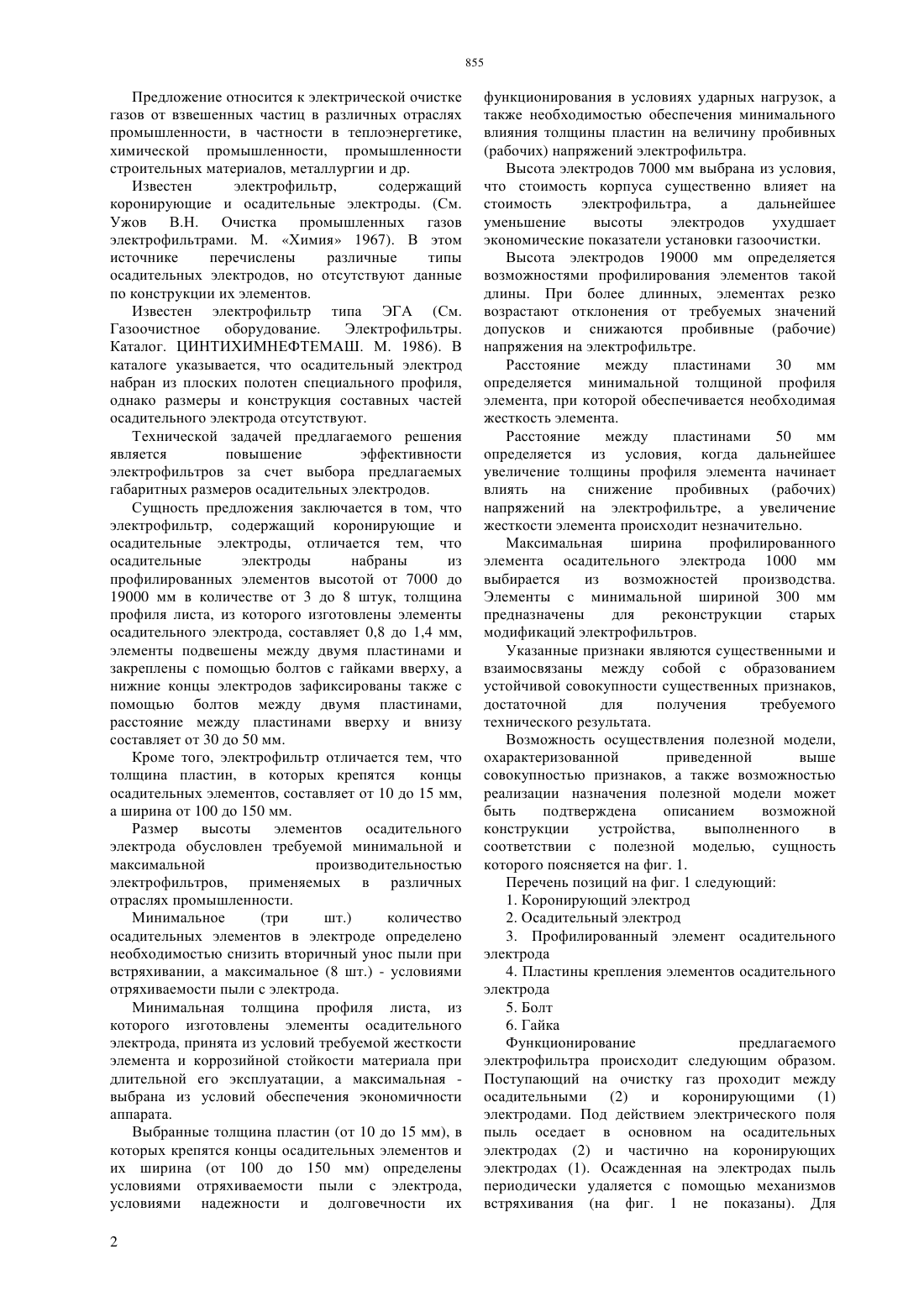

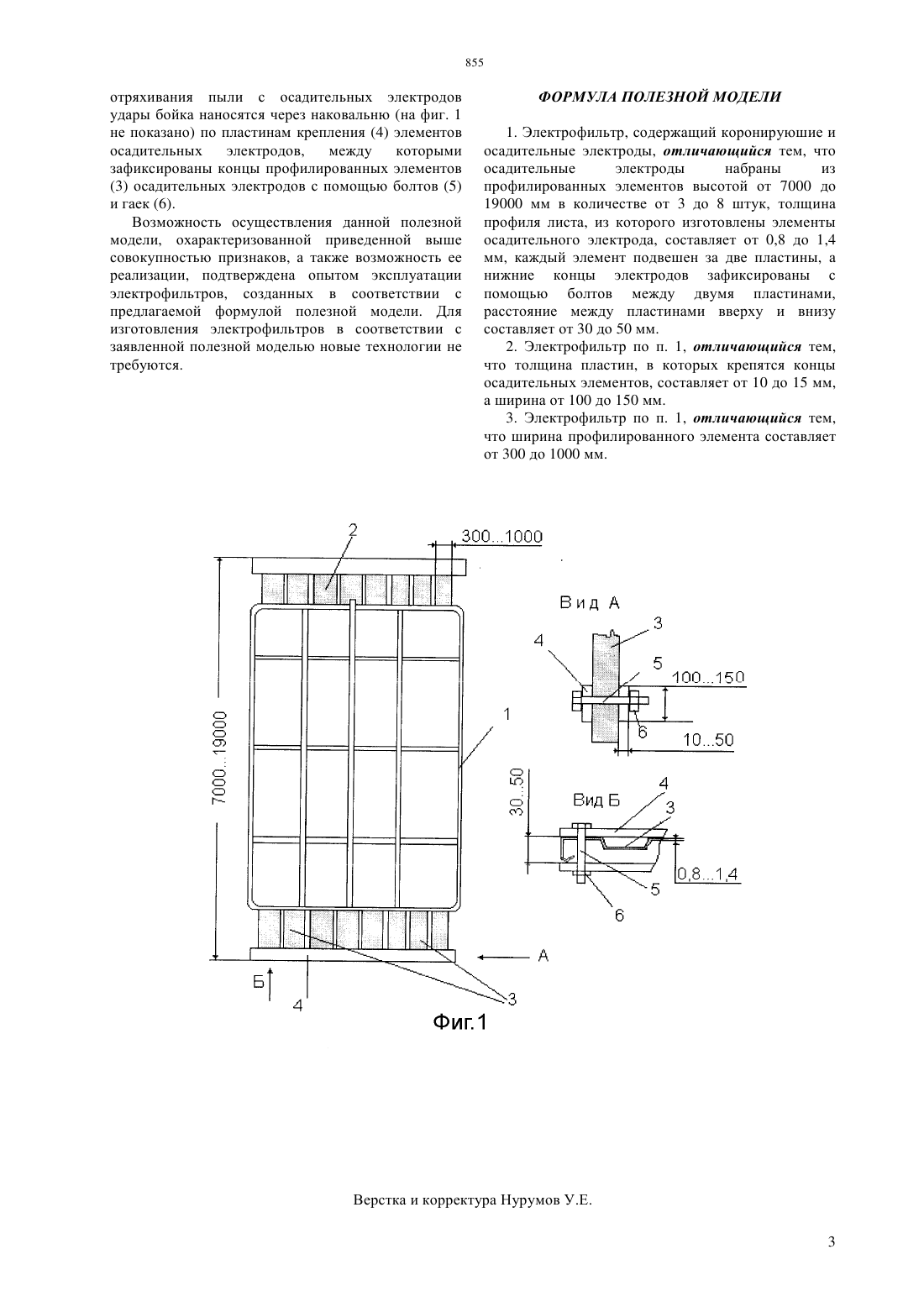

(51) 03 3/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ электрофильтров за счет выбора предлагаемых параметров осадительных электродов. Техническая задача решается за счет того, что электрофильтр, содержащий коронирующис и осадительные электроды, снабжен осадительными электродами набранными из профилированных элементов высотой от 7000 до 19000 мм в количестве от 3-х до 8 штук, толщина профиля листа, из которого изготовлены элементы осадительного электрода составляет 1,0 1,4 мм,элементы подвешены между двумя пластинами и закреплены с помощью болтов с гайками вверху,нижние концы электродов зафиксированы также с помощью болтов и гаек между двумя пластинами,расстояние между пластинами вверху и внизу составляет 3050 мм. Кроме того, отличие состоит в том, что толщина пластин, в которых крепятся концы осадительных элементов, составляет 10 15 мм, а ширина 100150 мм.(72) Чекалов Лев ВалентиновичСанаев Юрий Иванович(73) Закрытое акционерное общество Кондор-Эко(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Предложение относится к электрической очистке газов от взвешенных частиц в различных отраслях промышленности, в частности в теплоэнергетике, химической промышленности,промышленности строительных материалов,металлургии и др. Технической задачей предлагаемого решения является повышение эффективности Предложение относится к электрической очистке газов от взвешенных частиц в различных отраслях промышленности, в частности в теплоэнергетике,химической промышленности, промышленности строительных материалов, металлургии и др. Известен электрофильтр,содержащий коронирующие и осадительные электроды. (См. Ужов В.Н. Очистка промышленных газов электрофильтрами. М. Химия 1967). В этом источнике перечислены различные типы осадительных электродов, но отсутствуют данные по конструкции их элементов. Известен электрофильтр типа ЭГА (См. Газоочистное оборудование. Электрофильтры. Каталог. ЦИНТИХИМНЕФТЕМАШ. М. 1986). В каталоге указывается, что осадительный электрод набран из плоских полотен специального профиля,однако размеры и конструкция составных частей осадительного электрода отсутствуют. Технической задачей предлагаемого решения является повышение эффективности электрофильтров за счет выбора предлагаемых габаритных размеров осадительных электродов. Сущность предложения заключается в том, что электрофильтр, содержащий коронирующие и осадительные электроды, отличается тем, что осадительные электроды набраны из профилированных элементов высотой от 7000 до 19000 мм в количестве от 3 до 8 штук, толщина профиля листа, из которого изготовлены элементы осадительного электрода, составляет 0,8 до 1,4 мм,элементы подвешены между двумя пластинами и закреплены с помощью болтов с гайками вверху, а нижние концы электродов зафиксированы также с помощью болтов между двумя пластинами,расстояние между пластинами вверху и внизу составляет от 30 до 50 мм. Кроме того, электрофильтр отличается тем, что толщина пластин, в которых крепятся концы осадительных элементов, составляет от 10 до 15 мм,а ширина от 100 до 150 мм. Размер высоты элементов осадительного электрода обусловлен требуемой минимальной и максимальной производительностью электрофильтров, применяемых в различных отраслях промышленности. Минимальное(три шт.) количество осадительных элементов в электроде определено необходимостью снизить вторичный унос пыли при встряхивании, а максимальное (8 шт.) - условиями отряхиваемости пыли с электрода. Минимальная толщина профиля листа, из которого изготовлены элементы осадительного электрода, принята из условий требуемой жесткости элемента и коррозийной стойкости материала при длительной его эксплуатации, а максимальная выбрана из условий обеспечения экономичности аппарата. Выбранные толщина пластин (от 10 до 15 мм), в которых крепятся концы осадительных элементов и их ширина (от 100 до 150 мм) определены условиями отряхиваемости пыли с электрода,условиями надежности и долговечности их 2 функционирования в условиях ударных нагрузок, а также необходимостью обеспечения минимального влияния толщины пластин на величину пробивных(рабочих) напряжений электрофильтра. Высота электродов 7000 мм выбрана из условия,что стоимость корпуса существенно влияет на стоимость электрофильтра,а дальнейшее уменьшение высоты электродов ухудшает экономические показатели установки газоочистки. Высота электродов 19000 мм определяется возможностями профилирования элементов такой длины. При более длинных, элементах резко возрастают отклонения от требуемых значений допусков и снижаются пробивные (рабочие) напряжения на электрофильтре. Расстояние между пластинами 30 мм определяется минимальной толщиной профиля элемента, при которой обеспечивается необходимая жесткость элемента. Расстояние между пластинами 50 мм определяется из условия, когда дальнейшее увеличение толщины профиля элемента начинает влиять на снижение пробивных (рабочих) напряжений на электрофильтре, а увеличение жесткости элемента происходит незначительно. Максимальная ширина профилированного элемента осадительного электрода 1000 мм выбирается из возможностей производства. Элементы с минимальной шириной 300 мм предназначены для реконструкции старых модификаций электрофильтров. Указанные признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков,достаточной для получения требуемого технического результата. Возможность осуществления полезной модели,охарактеризованной приведенной выше совокупностью признаков, а также возможностью реализации назначения полезной модели может быть подтверждена описанием возможной конструкции устройства,выполненного в соответствии с полезной моделью, сущность которого поясняется на фиг. 1. Перечень позиций на фиг. 1 следующий 1. Коронирующий электрод 2. Осадительный электрод 3. Профилированный элемент осадительного электрода 4. Пластины крепления элементов осадительного электрода 5. Болт 6. Гайка Функционирование предлагаемого электрофильтра происходит следующим образом. Поступающий на очистку газ проходит между осадительными (2) и коронирующими (1) электродами. Под действием электрического поля пыль оседает в основном на осадительных электродах (2) и частично на коронирующих электродах (1). Осажденная на электродах пыль периодически удаляется с помощью механизмов встряхивания (на фиг. 1 не показаны). Для отряхивания пыли с осадительных электродов удары бойка наносятся через наковальню (на фиг. 1 не показано) по пластинам крепления (4) элементов осадительных электродов,между которыми зафиксированы концы профилированных элементов(3) осадительных электродов с помощью болтов (5) и гаек (6). Возможность осуществления данной полезной модели, охарактеризованной приведенной выше совокупностью признаков, а также возможность ее реализации, подтверждена опытом эксплуатации электрофильтров, созданных в соответствии с предлагаемой формулой полезной модели. Для изготовления электрофильтров в соответствии с заявленной полезной моделью новые технологии не требуются. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Электрофильтр, содержащий коронируюшие и осадительные электроды, отличающийся тем, что осадительные электроды набраны из профилированных элементов высотой от 7000 до 19000 мм в количестве от 3 до 8 штук, толщина профиля листа, из которого изготовлены элементы осадительного электрода, составляет от 0,8 до 1,4 мм, каждый элемент подвешен за две пластины, а нижние концы электродов зафиксированы с помощью болтов между двумя пластинами,расстояние между пластинами вверху и внизу составляет от 30 до 50 мм. 2. Электрофильтр по п. 1, отличающийся тем,что толщина пластин, в которых крепятся концы осадительных элементов, составляет от 10 до 15 мм,а ширина от 100 до 150 мм. 3. Электрофильтр по п. 1, отличающийся тем,что ширина профилированного элемента составляет от 300 до 1000 мм.
