Электрофильтр

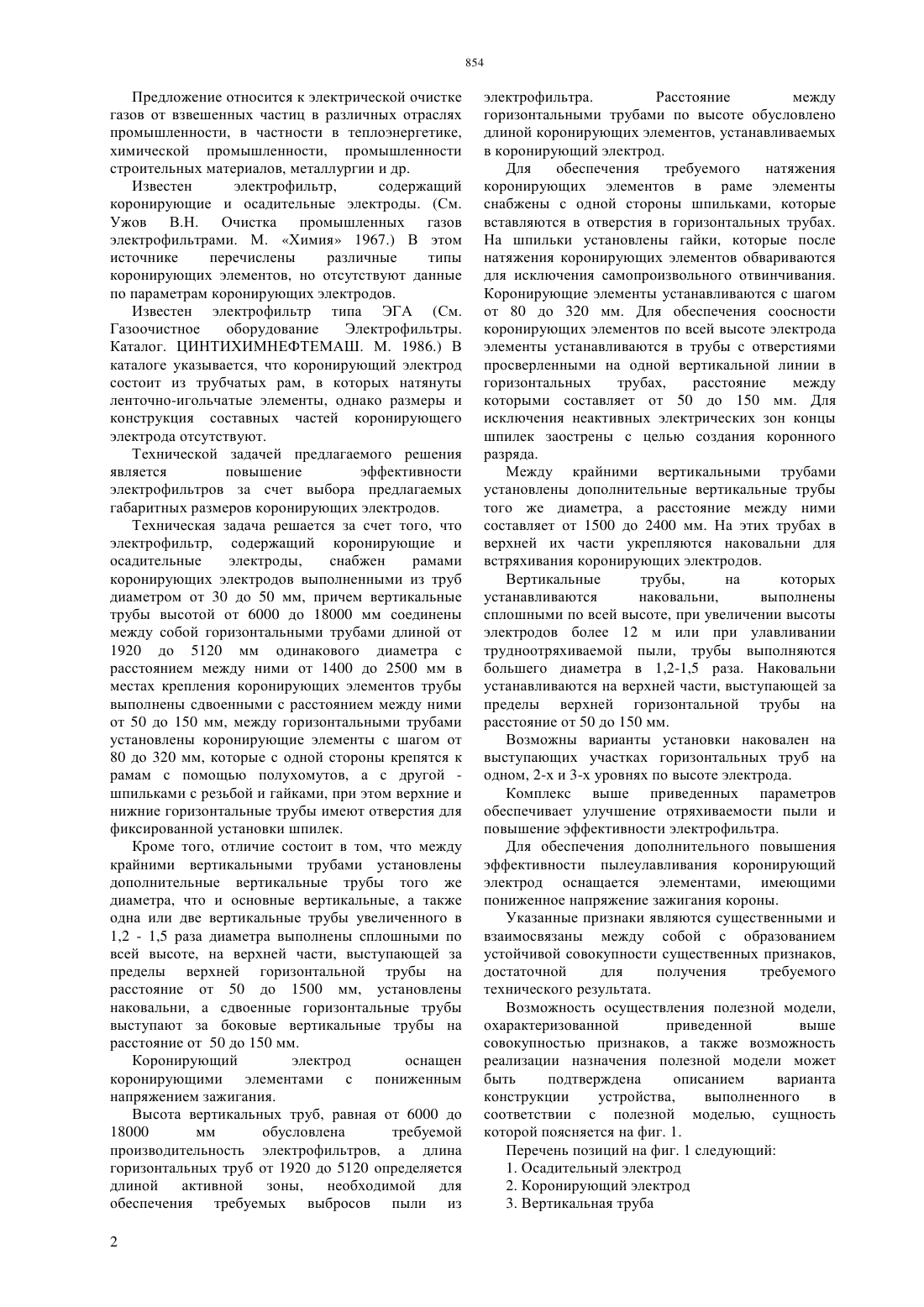

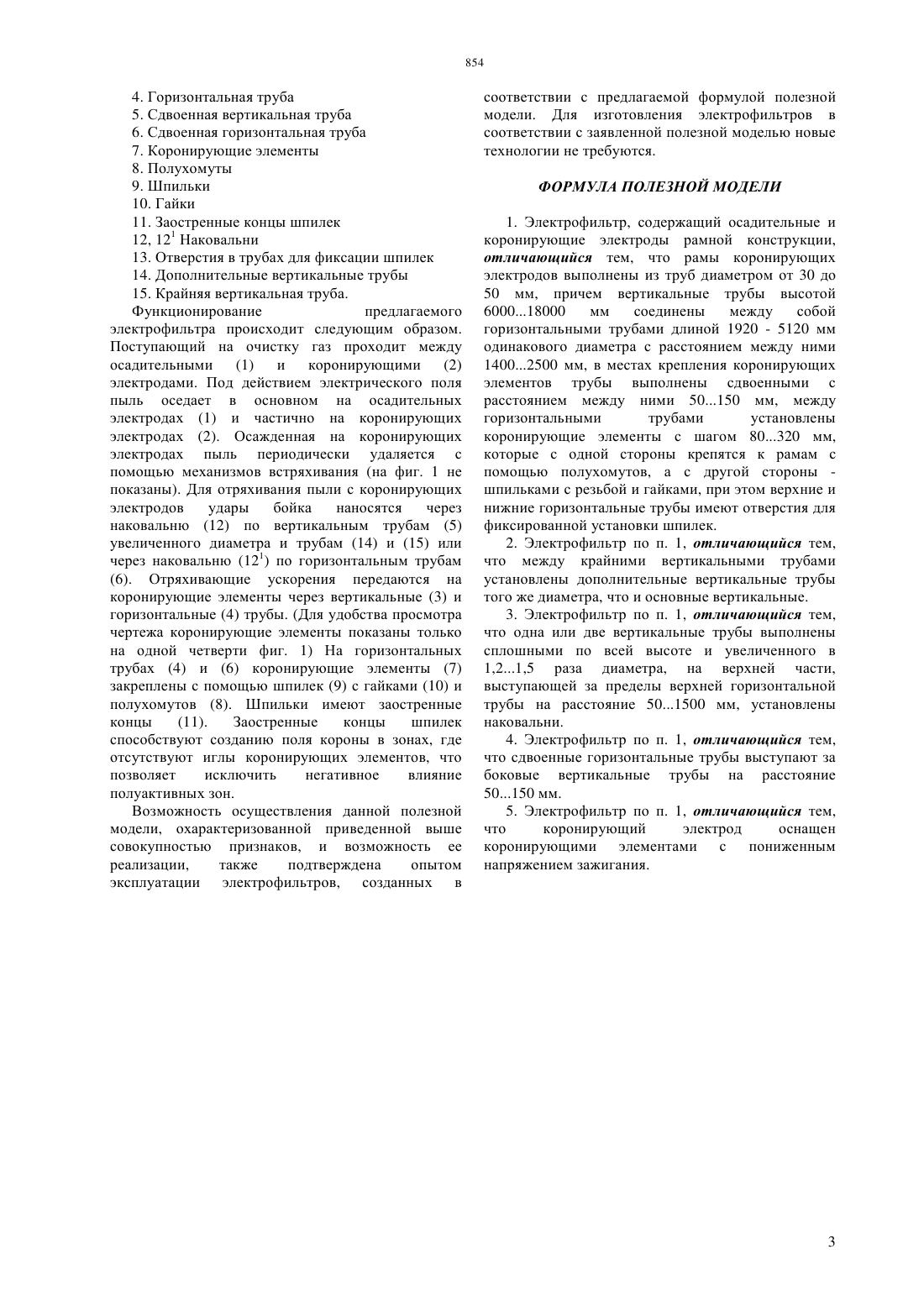

(51) 03 3/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ собой горизонтальными трубами длиной 19205120 мм одинакового диаметра с расстоянием между ними 14002500 мм в местах крепления коронирующих элементов трубы выполнены сдвоенными с расстоянием между ними 50 150 мм,между горизонтальными трубами установлены коронирующие элементы с шагом 80320 мм,которые с одной стороны крепятся к рамам с помощью полухомутов, а с другой - шпильками с резьбой и гайками при этом верхние и нижние горизонтальные трубы имеют отверстия для фиксированной установки шпилек. Кроме того, отличие состоит в том, что между крайними вертикальными трубами установлены дополнительные вертикальные трубы того же диаметра что и основные вертикальные, а также одна или две вертикальные трубы выполнены сплошными по всей высоте и увеличенного в 1,2 1,5 раза диаметра, на верхней части, выступающей за пределы верхней горизонтальной трубы на расстояние 50 1500 мм, установлены наковальни, а сдвоенные горизонтальные трубы выступают за боковые вертикальные трубы на расстояние 50 150 мм. Коронирующий электрод оснащен коронирующими элементами с пониженным напряжением зажигания.(72) Чекалов Лев ВалентиновичСанаев Юрий Иванович(73) Закрытое акционерное общество Кондор-Эко(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна(57) Предложение относится к электрической очистке газов от взвешенных частиц в различных отраслях промышленности, в частности в теплоэнергетике, химической промышленности,промышленности строительных материалов,металлургии и др. Технической задачей предлагаемого решения является повышение эффективности электрофильтров за счет выбора предлагаемых параметров коронирующих электродов. Техническая задача решается за счет того, что электрофильтр, содержащий коронирующие и осадительные электроды,снабжен рамами коронирующих электродов, выполненными из труб диаметром от 30 до 50 мм, причем вертикальные трубы высотой 6000 18000 мм соединены между Предложение относится к электрической очистке газов от взвешенных частиц в различных отраслях промышленности, в частности в теплоэнергетике,химической промышленности, промышленности строительных материалов, металлургии и др. Известен электрофильтр,содержащий коронирующие и осадительные электроды. (См. Ужов В.Н. Очистка промышленных газов электрофильтрами. М. Химия 1967.) В этом источнике перечислены различные типы коронирующих элементов, но отсутствуют данные по параметрам коронирующих электродов. Известен электрофильтр типа ЭГА (См. Газоочистное оборудование Электрофильтры. Каталог. ЦИНТИХИМНЕФТЕМАШ. М. 1986.) В каталоге указывается, что коронирующий электрод состоит из трубчатых рам, в которых натянуты ленточно-игольчатые элементы, однако размеры и конструкция составных частей коронирующего электрода отсутствуют. Технической задачей предлагаемого решения является повышение эффективности электрофильтров за счет выбора предлагаемых габаритных размеров коронирующих электродов. Техническая задача решается за счет того, что электрофильтр, содержащий коронирующие и осадительные электроды,снабжен рамами коронирующих электродов выполненными из труб диаметром от 30 до 50 мм, причем вертикальные трубы высотой от 6000 до 18000 мм соединены между собой горизонтальными трубами длиной от 1920 до 5120 мм одинакового диаметра с расстоянием между ними от 1400 до 2500 мм в местах крепления коронирующих элементов трубы выполнены сдвоенными с расстоянием между ними от 50 до 150 мм, между горизонтальными трубами установлены коронирующие элементы с шагом от 80 до 320 мм, которые с одной стороны крепятся к рамам с помощью полухомутов, а с другой шпильками с резьбой и гайками, при этом верхние и нижние горизонтальные трубы имеют отверстия для фиксированной установки шпилек. Кроме того, отличие состоит в том, что между крайними вертикальными трубами установлены дополнительные вертикальные трубы того же диаметра, что и основные вертикальные, а также одна или две вертикальные трубы увеличенного в 1,2 - 1,5 раза диаметра выполнены сплошными по всей высоте, на верхней части, выступающей за пределы верхней горизонтальной трубы на расстояние от 50 до 1500 мм, установлены наковальни, а сдвоенные горизонтальные трубы выступают за боковые вертикальные трубы на расстояние от 50 до 150 мм. Коронирующий электрод оснащен коронирующими элементами с пониженным напряжением зажигания. Высота вертикальных труб, равная от 6000 до 18000 мм обусловлена требуемой производительность электрофильтров, а длина горизонтальных труб от 1920 до 5120 определяется длиной активной зоны,необходимой для обеспечения требуемых выбросов пыли из 2 электрофильтра. Расстояние между горизонтальными трубами по высоте обусловлено длиной коронирующих элементов, устанавливаемых в коронирующий электрод. Для обеспечения требуемого натяжения коронирующих элементов в раме элементы снабжены с одной стороны шпильками, которые вставляются в отверстия в горизонтальных трубах. На шпильки установлены гайки, которые после натяжения коронирующих элементов обвариваются для исключения самопроизвольного отвинчивания. Коронирующие элементы устанавливаются с шагом от 80 до 320 мм. Для обеспечения соосности коронирующих элементов по всей высоте электрода элементы устанавливаются в трубы с отверстиями просверленными на одной вертикальной линии в горизонтальных трубах,расстояние между которыми составляет от 50 до 150 мм. Для исключения неактивных электрических зон концы шпилек заострены с целью создания коронного разряда. Между крайними вертикальными трубами установлены дополнительные вертикальные трубы того же диаметра, а расстояние между ними составляет от 1500 до 2400 мм. На этих трубах в верхней их части укрепляются наковальни для встряхивания коронирующих электродов. Вертикальные трубы,на которых устанавливаются наковальни,выполнены сплошными по всей высоте, при увеличении высоты электродов более 12 м или при улавливании трудноотряхиваемой пыли, трубы выполняются большего диаметра в 1,2-1,5 раза. Наковальни устанавливаются на верхней части, выступающей за пределы верхней горизонтальной трубы на расстояние от 50 до 150 мм. Возможны варианты установки наковален на выступающих участках горизонтальных труб на одном, 2-х и 3-х уровнях по высоте электрода. Комплекс выше приведенных параметров обеспечивает улучшение отряхиваемости пыли и повышение эффективности электрофильтра. Для обеспечения дополнительного повышения эффективности пылеулавливания коронирующий электрод оснащается элементами, имеющими пониженное напряжение зажигания короны. Указанные признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков,достаточной для получения требуемого технического результата. Возможность осуществления полезной модели,охарактеризованной приведенной выше совокупностью признаков, а также возможность реализации назначения полезной модели может быть подтверждена описанием варианта конструкции устройства,выполненного в соответствии с полезной моделью, сущность которой поясняется на фиг. 1. Перечень позиций на фиг. 1 следующий 1. Осадительный электрод 2. Коронирующий электрод 3. Вертикальная труба 4. Горизонтальная труба 5. Сдвоенная вертикальная труба 6. Сдвоенная горизонтальная труба 7. Коронирующие элементы 8. Полухомуты 9. Шпильки 10. Гайки 11. Заостренные концы шпилек 12, 121 Наковальни 13. Отверстия в трубах для фиксации шпилек 14. Дополнительные вертикальные трубы 15. Крайняя вертикальная труба. Функционирование предлагаемого электрофильтра происходит следующим образом. Поступающий на очистку газ проходит между осадительными (1) и коронирующими (2) электродами. Под действием электрического поля пыль оседает в основном на осадительных электродах (1) и частично на коронирующих электродах (2). Осажденная на коронирующих электродах пыль периодически удаляется с помощью механизмов встряхивания (на фиг. 1 не показаны). Для отряхивания пыли с коронирующих электродов удары бойка наносятся через наковальню (12) по вертикальным трубам (5) увеличенного диаметра и трубам (14) и (15) или через наковальню (121) по горизонтальным трубам(6). Отряхивающие ускорения передаются на коронирующие элементы через вертикальные (3) и горизонтальные (4) трубы. (Для удобства просмотра чертежа коронирующие элементы показаны только на одной четверти фиг. 1) На горизонтальных трубах (4) и (6) коронирующие элементы (7) закреплены с помощью шпилек (9) с гайками (10) и полухомутов (8). Шпильки имеют заостренные концы(11). Заостренные концы шпилек способствуют созданию поля короны в зонах, где отсутствуют иглы коронирующих элементов, что позволяет исключить негативное влияние полуактивных зон. Возможность осуществления данной полезной модели, охарактеризованной приведенной выше совокупностью признаков, и возможность ее реализации,также подтверждена опытом эксплуатации электрофильтров, созданных в соответствии с предлагаемой формулой полезной модели. Для изготовления электрофильтров в соответствии с заявленной полезной моделью новые технологии не требуются. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Электрофильтр, содержащий осадительные и коронирующие электроды рамной конструкции,отличающийся тем, что рамы коронирующих электродов выполнены из труб диаметром от 30 до 50 мм, причем вертикальные трубы высотой 600018000 мм соединены между собой горизонтальными трубами длиной 1920 - 5120 мм одинакового диаметра с расстоянием между ними 14002500 мм, в местах крепления коронирующих элементов трубы выполнены сдвоенными с расстоянием между ними 50150 мм, между горизонтальными трубами установлены коронирующие элементы с шагом 80320 мм,которые с одной стороны крепятся к рамам с помощью полухомутов, а с другой стороны шпильками с резьбой и гайками, при этом верхние и нижние горизонтальные трубы имеют отверстия для фиксированной установки шпилек. 2. Электрофильтр по п. 1, отличающийся тем,что между крайними вертикальными трубами установлены дополнительные вертикальные трубы того же диаметра, что и основные вертикальные. 3. Электрофильтр по п. 1, отличающийся тем,что одна или две вертикальные трубы выполнены сплошными по всей высоте и увеличенного в 1,21,5 раза диаметра, на верхней части,выступающей за пределы верхней горизонтальной трубы на расстояние 501500 мм, установлены наковальни. 4. Электрофильтр по п. 1, отличающийся тем,что сдвоенные горизонтальные трубы выступают за боковые вертикальные трубы на расстояние 50150 мм. 5. Электрофильтр по п. 1, отличающийся тем,что коронирующий электрод оснащен коронирующими элементами с пониженным напряжением зажигания.
