Электрофильтр

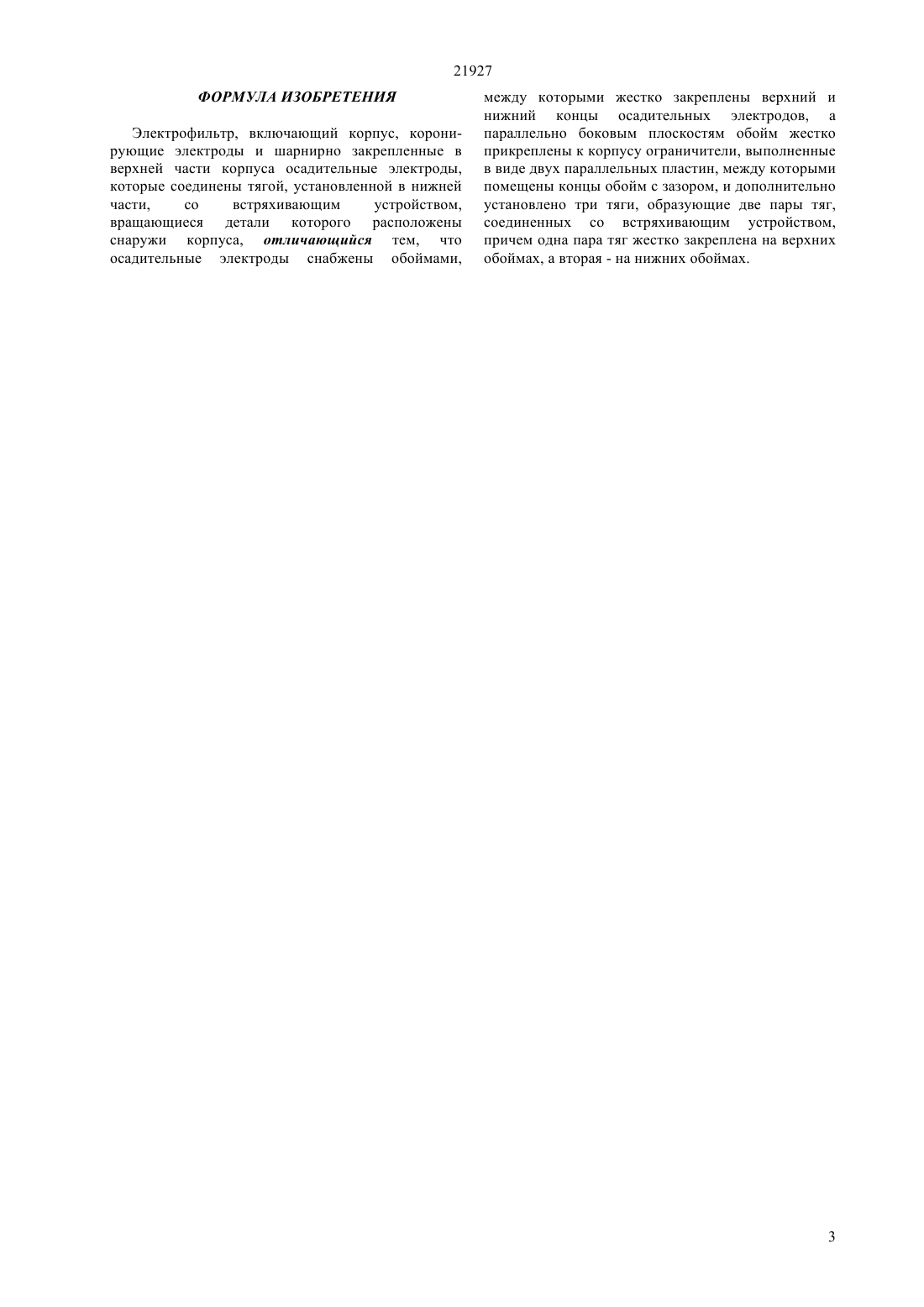

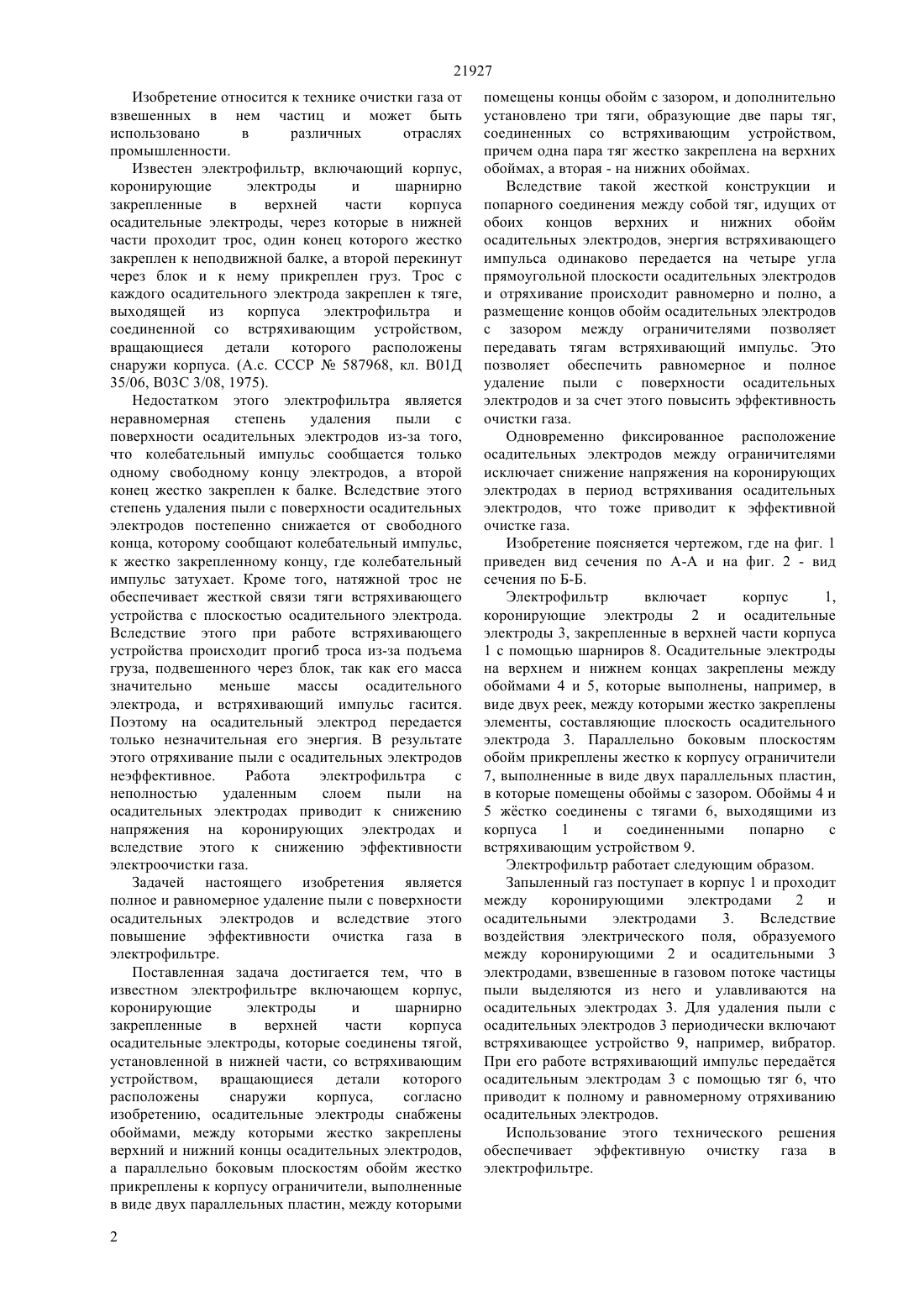

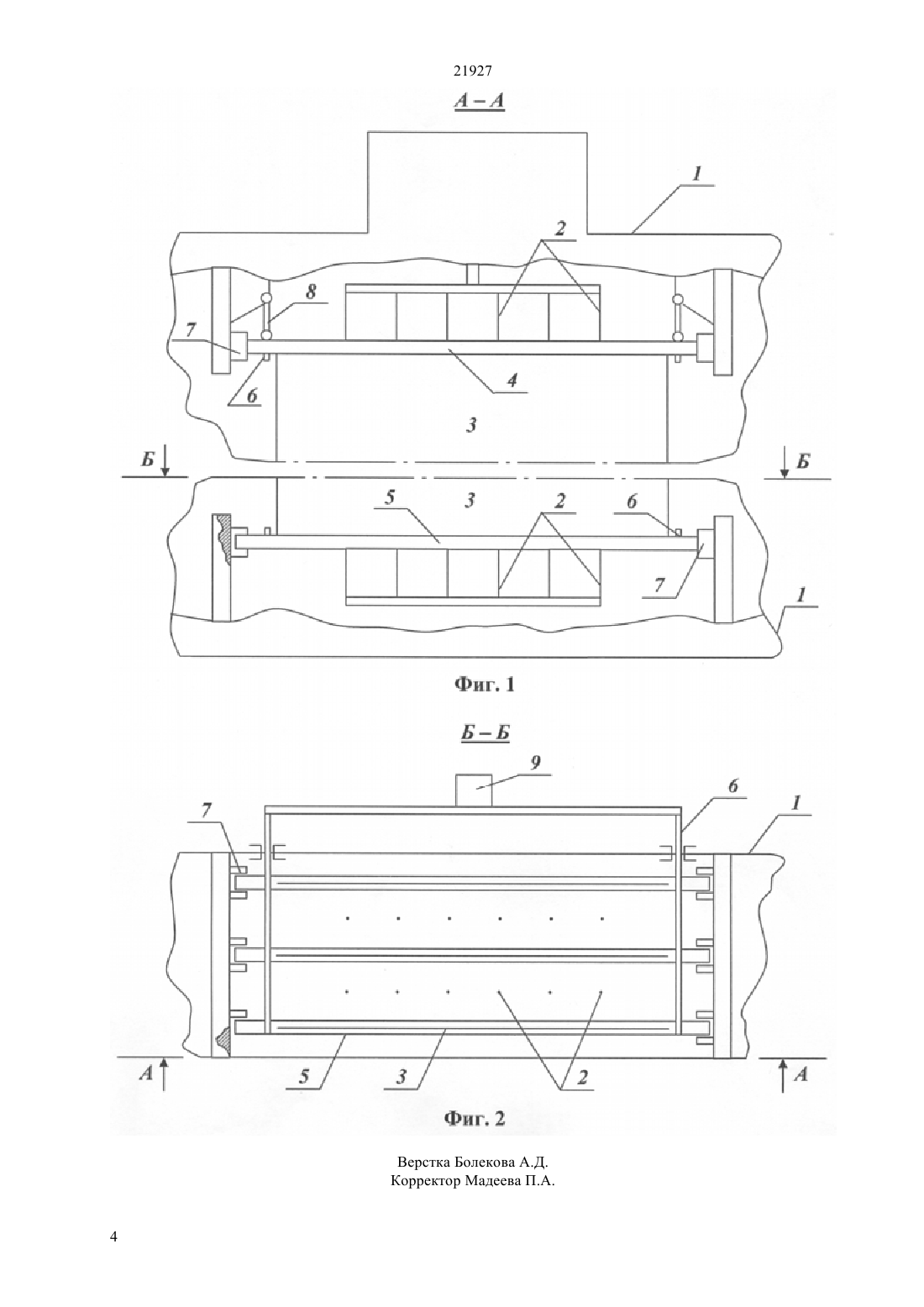

(51) 03 3/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ осадительных электродов и вследствие этого повышение эффективности очистка газа в электрофильтре. Электрофильтр включает корпус, коронирующие электроды и шарнирно закрепленные в верхней части корпуса осадительные электроды, которые соединены тягой, установленной в нижней части, со встряхивающим устройством, вращающиеся детали которого расположены снаружи корпуса. Осадительные электроды снабжены обоймами,между которыми жестко закреплены верхний и нижний концы осадительных электродов, а параллельно боковым плоскостям обойм жестко прикреплены к корпусу ограничители, выполненные в виде двух параллельных пластин, между которыми помещены концы обойм с зазором, и дополнительно установлено три тяги, образующие две пары тяг,соединенных со встряхивающим устройством,причем одна пара тяг жестко закреплена на верхних обоймах, а вторая - на нижних обоймах. Изобретение обеспечивает максимальную эффективность улавливания в электрофильтре взвешенных в газовом потоке частиц.(72) Богатырев Михаил Федорович Богатырев Андрей Михайлович(73) Дочернее Государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского Государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(57) Изобретение относится к технике очистки газа от взвешенных в нем частиц и может быть использовано в различных отраслях промышленности. Задачей настоящего изобретения является полное и равномерное удаление пыли с поверхности 21927 Изобретение относится к технике очистки газа от взвешенных в нем частиц и может быть использовано в различных отраслях промышленности. Известен электрофильтр, включающий корпус,коронирующие электроды и шарнирно закрепленные в верхней части корпуса осадительные электроды, через которые в нижней части проходит трос, один конец которого жестко закреплен к неподвижной балке, а второй перекинут через блок и к нему прикреплен груз. Трос с каждого осадительного электрода закреплен к тяге,выходящей из корпуса электрофильтра и соединенной со встряхивающим устройством,вращающиеся детали которого расположены снаружи корпуса. (А.с. СССР 587968, кл. В 01 Д 35/06, В 03 С 3/08, 1975). Недостатком этого электрофильтра является неравномерная степень удаления пыли с поверхности осадительных электродов из-за того,что колебательный импульс сообщается только одному свободному концу электродов, а второй конец жестко закреплен к балке. Вследствие этого степень удаления пыли с поверхности осадительных электродов постепенно снижается от свободного конца, которому сообщают колебательный импульс,к жестко закрепленному концу, где колебательный импульс затухает. Кроме того, натяжной трос не обеспечивает жесткой связи тяги встряхивающего устройства с плоскостью осадительного электрода. Вследствие этого при работе встряхивающего устройства происходит прогиб троса из-за подъема груза, подвешенного через блок, так как его масса значительно меньше массы осадительного электрода, и встряхивающий импульс гасится. Поэтому на осадительный электрод передается только незначительная его энергия. В результате этого отряхивание пыли с осадительных электродов неэффективное. Работа электрофильтра с неполностью удаленным слоем пыли на осадительных электродах приводит к снижению напряжения на коронирующих электродах и вследствие этого к снижению эффективности электроочистки газа. Задачей настоящего изобретения является полное и равномерное удаление пыли с поверхности осадительных электродов и вследствие этого повышение эффективности очистка газа в электрофильтре. Поставленная задача достигается тем, что в известном электрофильтре включающем корпус,коронирующие электроды и шарнирно закрепленные в верхней части корпуса осадительные электроды, которые соединены тягой,установленной в нижней части, со встряхивающим устройством, вращающиеся детали которого расположены снаружи корпуса,согласно изобретению, осадительные электроды снабжены обоймами, между которыми жестко закреплены верхний и нижний концы осадительных электродов,а параллельно боковым плоскостям обойм жестко прикреплены к корпусу ограничители, выполненные в виде двух параллельных пластин, между которыми 2 помещены концы обойм с зазором, и дополнительно установлено три тяги, образующие две пары тяг,соединенных со встряхивающим устройством,причем одна пара тяг жестко закреплена на верхних обоймах, а вторая - на нижних обоймах. Вследствие такой жесткой конструкции и попарного соединения между собой тяг, идущих от обоих концов верхних и нижних обойм осадительных электродов, энергия встряхивающего импульса одинаково передается на четыре угла прямоугольной плоскости осадительных электродов и отряхивание происходит равномерно и полно, а размещение концов обойм осадительных электродов с зазором между ограничителями позволяет передавать тягам встряхивающий импульс. Это позволяет обеспечить равномерное и полное удаление пыли с поверхности осадительных электродов и за счет этого повысить эффективность очистки газа. Одновременно фиксированное расположение осадительных электродов между ограничителями исключает снижение напряжения на коронирующих электродах в период встряхивания осадительных электродов, что тоже приводит к эффективной очистке газа. Изобретение поясняется чертежом, где на фиг. 1 приведен вид сечения по А-А и на фиг. 2 - вид сечения по Б-Б. Электрофильтр включает корпус 1,коронирующие электроды 2 и осадительные электроды 3, закрепленные в верхней части корпуса 1 с помощью шарниров 8. Осадительные электроды на верхнем и нижнем концах закреплены между обоймами 4 и 5, которые выполнены, например, в виде двух реек, между которыми жестко закреплены элементы, составляющие плоскость осадительного электрода 3. Параллельно боковым плоскостям обойм прикреплены жестко к корпусу ограничители 7, выполненные в виде двух параллельных пластин,в которые помещены обоймы с зазором. Обоймы 4 и 5 жстко соединены с тягами 6, выходящими из корпуса 1 и соединенными попарно с встряхивающим устройством 9. Электрофильтр работает следующим образом. Запыленный газ поступает в корпус 1 и проходит между коронирующими электродами 2 и осадительными электродами 3. Вследствие воздействия электрического поля, образуемого между коронирующими 2 и осадительными 3 электродами, взвешенные в газовом потоке частицы пыли выделяются из него и улавливаются на осадительных электродах 3. Для удаления пыли с осадительных электродов 3 периодически включают встряхивающее устройство 9, например, вибратор. При его работе встряхивающий импульс передатся осадительным электродам 3 с помощью тяг 6, что приводит к полному и равномерному отряхиванию осадительных электродов. Использование этого технического решения обеспечивает эффективную очистку газа в электрофильтре. 21927 ФОРМУЛА ИЗОБРЕТЕНИЯ Электрофильтр, включающий корпус, коронирующие электроды и шарнирно закрепленные в верхней части корпуса осадительные электроды,которые соединены тягой, установленной в нижней части,со встряхивающим устройством,вращающиеся детали которого расположены снаружи корпуса, отличающийся тем, что осадительные электроды снабжены обоймами, между которыми жестко закреплены верхний и нижний концы осадительных электродов, а параллельно боковым плоскостям обойм жестко прикреплены к корпусу ограничители, выполненные в виде двух параллельных пластин, между которыми помещены концы обойм с зазором, и дополнительно установлено три тяги, образующие две пары тяг,соединенных со встряхивающим устройством,причем одна пара тяг жестко закреплена на верхних обоймах, а вторая - на нижних обоймах.
