Устройство пешеходного перехода

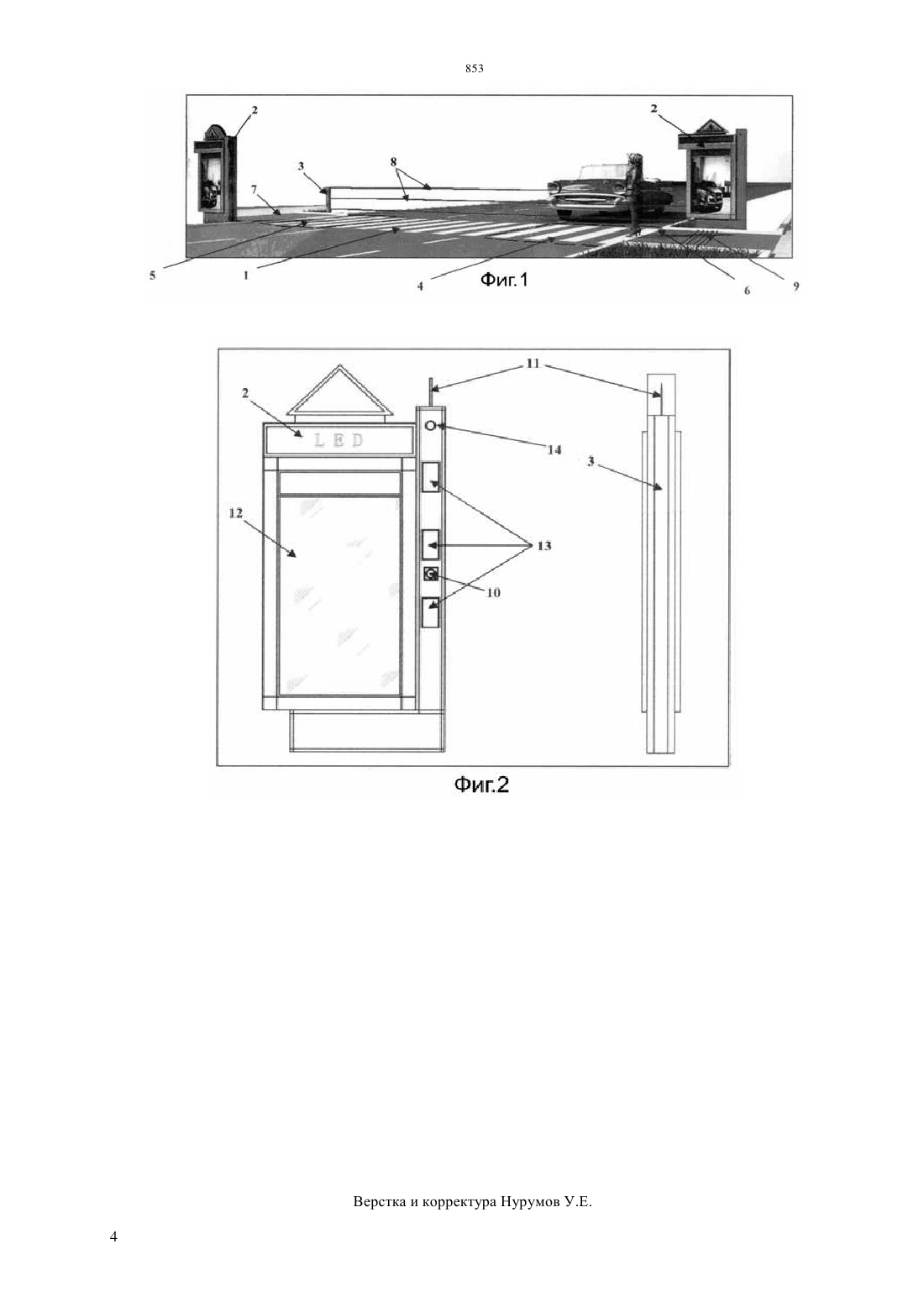

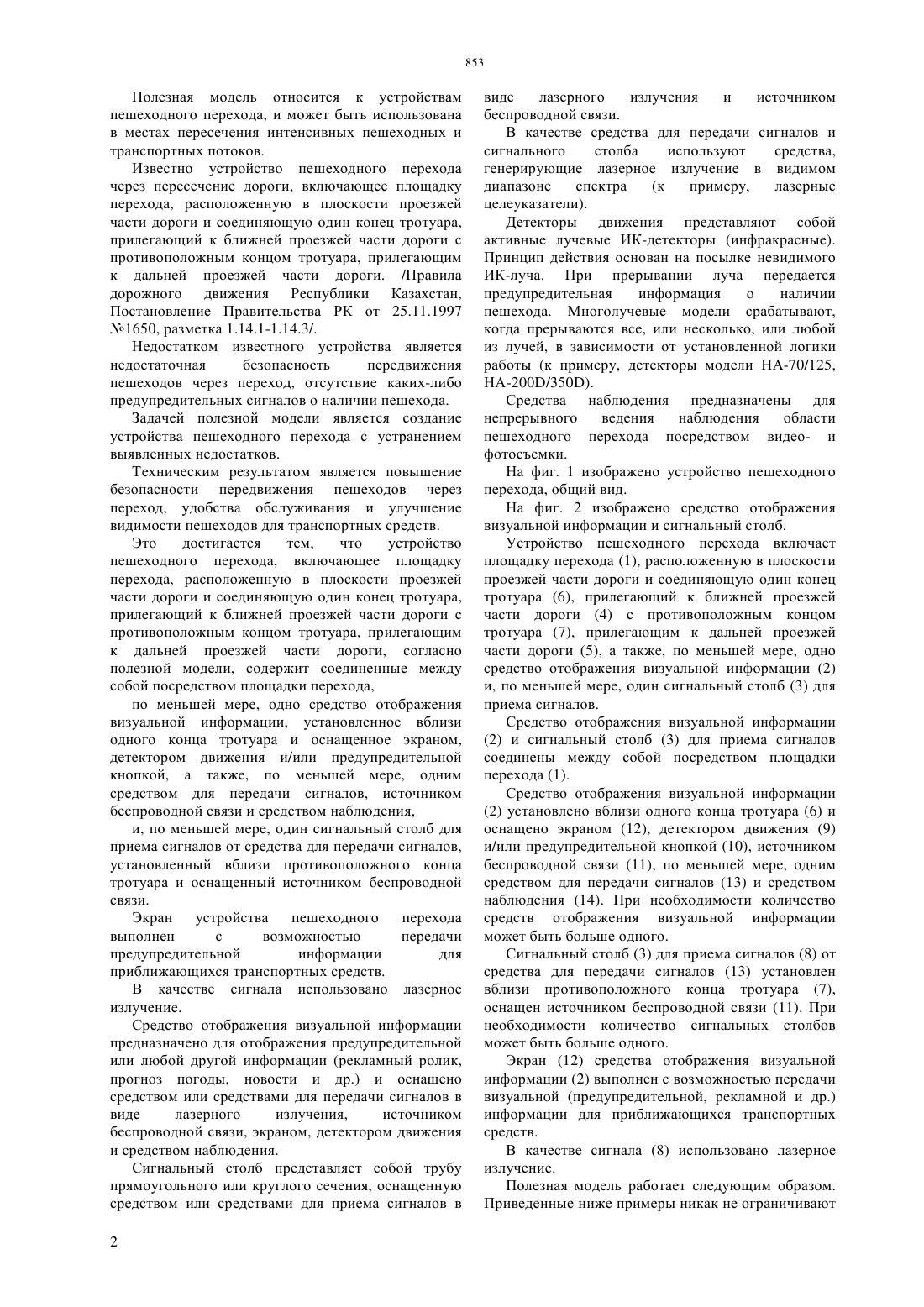

(51) 08 1/00 (2011.01) 01 9/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ противоположным концом тротуара, прилегающим к дальней проезжей части дороги, согласно полезной модели, содержит соединенные между собой посредством площадки перехода,по меньшей мере, одно средство отображения визуальной информации, установленное вблизи одного конца тротуара и оснащенное экраном,детектором движения и/или предупредительной кнопкой, а также, по меньшей мере, одним средством для передачи сигналов, источником беспроводной связи и средством наблюдения,и, по меньшей мере, один сигнальный столб для приема сигналов от средства для передачи сигналов,установленный вблизи противоположного конца тротуара и оснащенный источником беспроводной связи. Экран устройства пешеходного перехода выполнен с возможностью передачи предупредительной информации для приближающихся транспортных средств. В качестве сигнала использовано лазерное излучение.(56) Правила дорожного движения Республики Казахстан. Постановление Правительства РК 1650, разметка 1.14.1-1.14.3, 1997(57) Полезная модель относится к устройствам пешеходного перехода и может быть использована в местах пересечения интенсивных пешеходных и транспортных потоков. Техническим результатом является повышение безопасности передвижения пешеходов через переход, удобства обслуживания и улучшение видимости пешеходов для транспортных средств. Это достигается тем,что устройство пешеходного перехода, включающее площадку перехода, расположенную в плоскости проезжей части дороги и соединяющую один конец тротуара,прилегающий к ближней проезжей части дороги с Полезная модель относится к устройствам пешеходного перехода, и может быть использована в местах пересечения интенсивных пешеходных и транспортных потоков. Известно устройство пешеходного перехода через пересечение дороги, включающее площадку перехода, расположенную в плоскости проезжей части дороги и соединяющую один конец тротуара,прилегающий к ближней проезжей части дороги с противоположным концом тротуара, прилегающим к дальней проезжей части дороги. /Правила дорожного движения Республики Казахстан,Постановление Правительства РК от 25.11.1997 1650, разметка 1.14.1-1.14.3/. Недостатком известного устройства является недостаточная безопасность передвижения пешеходов через переход, отсутствие каких-либо предупредительных сигналов о наличии пешехода. Задачей полезной модели является создание устройства пешеходного перехода с устранением выявленных недостатков. Техническим результатом является повышение безопасности передвижения пешеходов через переход, удобства обслуживания и улучшение видимости пешеходов для транспортных средств. Это достигается тем,что устройство пешеходного перехода, включающее площадку перехода, расположенную в плоскости проезжей части дороги и соединяющую один конец тротуара,прилегающий к ближней проезжей части дороги с противоположным концом тротуара, прилегающим к дальней проезжей части дороги, согласно полезной модели, содержит соединенные между собой посредством площадки перехода,по меньшей мере, одно средство отображения визуальной информации, установленное вблизи одного конца тротуара и оснащенное экраном,детектором движения и/или предупредительной кнопкой, а также, по меньшей мере, одним средством для передачи сигналов, источником беспроводной связи и средством наблюдения,и, по меньшей мере, один сигнальный столб для приема сигналов от средства для передачи сигналов,установленный вблизи противоположного конца тротуара и оснащенный источником беспроводной связи. Экран устройства пешеходного перехода выполнен с возможностью передачи предупредительной информации для приближающихся транспортных средств. В качестве сигнала использовано лазерное излучение. Средство отображения визуальной информации предназначено для отображения предупредительной или любой другой информации (рекламный ролик,прогноз погоды, новости и др.) и оснащено средством или средствами для передачи сигналов в виде лазерного излучения,источником беспроводной связи, экраном, детектором движения и средством наблюдения. Сигнальный столб представляет собой трубу прямоугольного или круглого сечения, оснащенную средством или средствами для приема сигналов в 2 виде лазерного излучения и источником беспроводной связи. В качестве средства для передачи сигналов и сигнального столба используют средства,генерирующие лазерное излучение в видимом диапазоне спектра(к примеру,лазерные целеуказатели). Детекторы движения представляют собой активные лучевые ИК-детекторы (инфракрасные). Принцип действия основан на посылке невидимого ИК-луча. При прерывании луча передается предупредительная информация о наличии пешехода. Многолучевые модели срабатывают,когда прерываются все, или несколько, или любой из лучей, в зависимости от установленной логики работы (к примеру, детекторы модели НА-70/125,НА-200/350). Средства наблюдения предназначены для непрерывного ведения наблюдения области пешеходного перехода посредством видео- и фотосъемки. На фиг. 1 изображено устройство пешеходного перехода, общий вид. На фиг. 2 изображено средство отображения визуальной информации и сигнальный столб. Устройство пешеходного перехода включает площадку перехода (1), расположенную в плоскости проезжей части дороги и соединяющую один конец тротуара (6), прилегающий к ближней проезжей части дороги (4) с противоположным концом тротуара (7), прилегающим к дальней проезжей части дороги (5), а также, по меньшей мере, одно средство отображения визуальной информации (2) и, по меньшей мере, один сигнальный столб (3) для приема сигналов. Средство отображения визуальной информации(2) и сигнальный столб (3) для приема сигналов соединены между собой посредством площадки перехода (1). Средство отображения визуальной информации(2) установлено вблизи одного конца тротуара (6) и оснащено экраном (12), детектором движения (9) и/или предупредительной кнопкой (10), источником беспроводной связи (11), по меньшей мере, одним средством для передачи сигналов (13) и средством наблюдения (14). При необходимости количество средств отображения визуальной информации может быть больше одного. Сигнальный столб (3) для приема сигналов (8) от средства для передачи сигналов (13) установлен вблизи противоположного конца тротуара (7),оснащен источником беспроводной связи (11). При необходимости количество сигнальных столбов может быть больше одного. Экран (12) средства отображения визуальной информации (2) выполнен с возможностью передачи визуальной (предупредительной, рекламной и др.) информации для приближающихся транспортных средств. В качестве сигнала (8) использовано лазерное излучение. Полезная модель работает следующим образом. Приведенные ниже примеры никак не ограничивают существенные возможности данной полезной модели и служат для понимания и уточнения приведенных выше признаков. Пример 1. При приближении пешехода к концу тротуара детектор движения средства отображения визуальной информации (возможно, двух средств) передает сигнал экрану и средству для передачи сигналов. На экране отображается предупредительная информация о наличии пешехода на площадке перехода (надписи,мигающий рисунок пешеходного знака и др.),одновременно с этим, средство для передачи сигналов непрерывно или периодично передает сигнал в виде лазерного излучения сигнальному столбу, установленному вблизи противоположного конца тротуара. При наличии нескольких(например, трех) средств для передачи сигналов,сигналы в виде нескольких (например, трех) лазерных излучений передаются непрерывно или периодично сигнальному столбу, тем самым дополнительно предупреждая приближающее транспортное средство о наличии пешехода на площадке перехода. При отсутствии пешеходов на площадке перехода или на концах тротуара экран средства отображения визуальной информации будет отображать полезную информацию(например,фотои видеосъемка) будет осуществляться контроль за ситуацией на пешеходном переходе. Пример 2. При приближении к концу тротуара пешеход нажимает на предупредительную кнопку (к примеру СТОП), расположенную на средстве отображения визуальной информации (возможно, двух средств), в случаях отсутствия детектора движения или дисфункции, и тем самым передает сигнал экрану и средству для передачи сигналов. На экране отображается предупредительная информация о наличии пешехода на площадке перехода (надписи,мигающий рисунок пешеходного знака и др.),одновременно с этим, средство для передачи сигналов непрерывно или периодично передает сигнал в виде лазерного излучения сигнальному столбу, установленному вблизи противоположного конца тротуара. При наличии нескольких(например, трех) средств для передачи сигналов,сигналы в виде нескольких (например, трех) лазерных излучений передаются непрерывно или периодично сигнальному столбу, тем самым дополнительно предупреждая приближающее транспортное средство о наличии пешехода на площадке перехода. При отсутствии пешеходов на площадке перехода или на концах тротуара экран средства отображения визуальной информации будет отображать полезную информацию(рекламные ролики, новости, прогноз погоды, курсы валют и др.). С помощью средств наблюдения (например,фото- и видеосъемка) будет осуществляться контроль за ситуацией на пешеходном переходе. Преимуществами данной полезной модели являются 1) Повышенная безопасность пешеходов,движущихся по переходу, особенно в условиях плохой видимости (туман, сумерки, ночное время,дождь, снег и т.д.) вследствие отображения предупредительной информации и появления лазерного излучения в виде полос 2) Возможность отображения любой визуальной информации (рекламный ролик, новости, прогноз погоды и др.) во время отсутствия пешеходов (в тихом режиме) 3) Возможность дистанционно обслуживать процесс контроля отображения визуальной информации с помощью источника беспроводной связи. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство пешеходного перехода,включающее площадку перехода, расположенную в плоскости проезжей части дороги и соединяющую один конец тротуара, прилегающий к ближней проезжей части дороги, с противоположным концом тротуара, прилегающим к дальней проезжей части дороги, отличающееся тем, что содержит соединенные между собой посредством площадки перехода, по меньшей мере, одно средство отображения визуальной информации,установленное вблизи одного конца тротуара и оснащенное экраном, детектором движения и/или предупредительной кнопкой, а также, по меньшей мере, одним средством для передачи сигналов,источником беспроводной связи и средством наблюдения, и, по меньшей мере, один сигнальный столб для приема сигналов от средства для передачи сигналов, установленный вблизи противоположного конца тротуара и оснащенный источником беспроводной связи. 2. Устройство по п. 1, отличающееся тем, что экран выполнен с возможностью передачи визуальной информации для приближающихся транспортных средств. 3. Устройство по п. 1, отличающееся тем, что в качестве сигнала использовано лазерное излучение.
