Электрофильтр

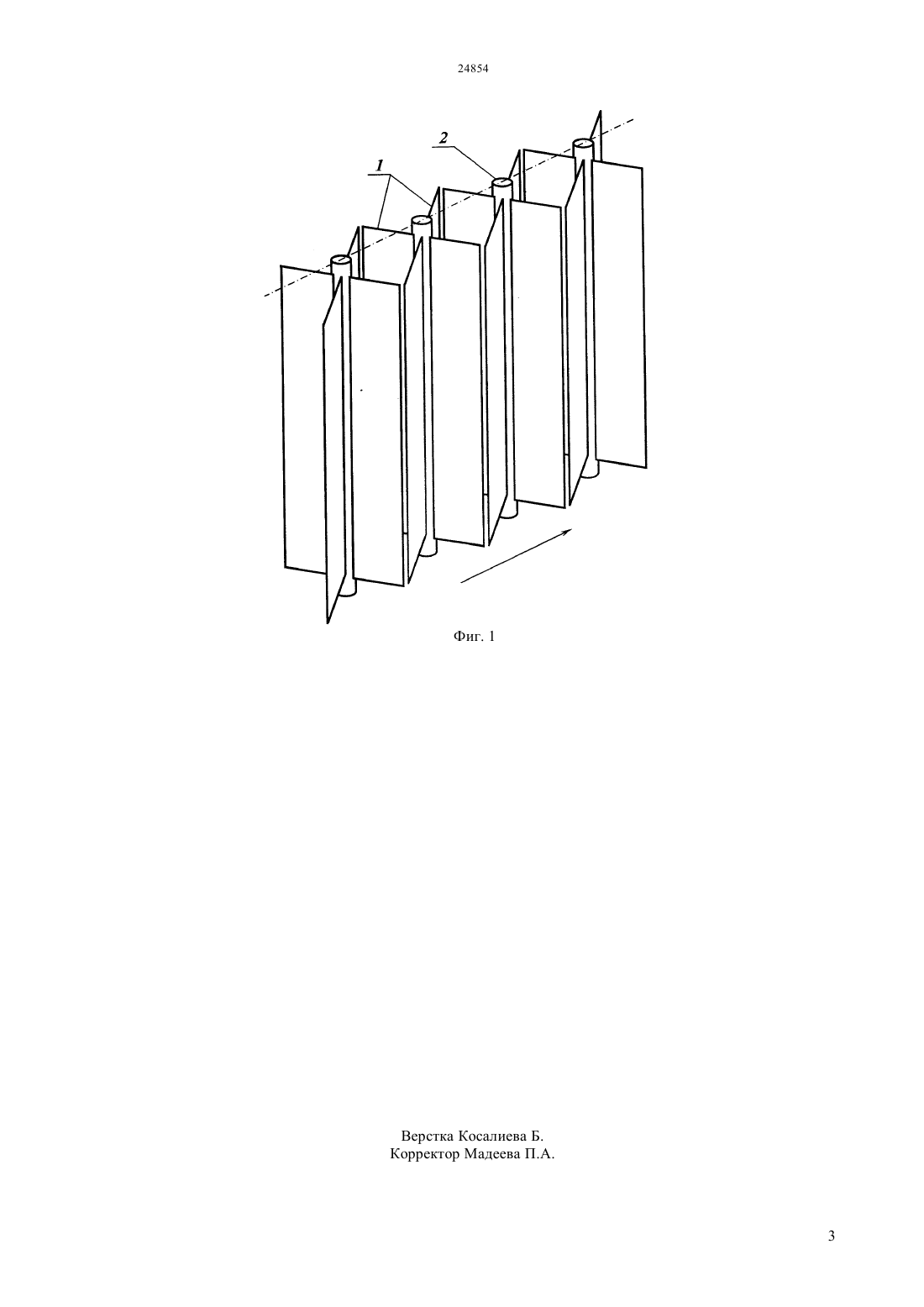

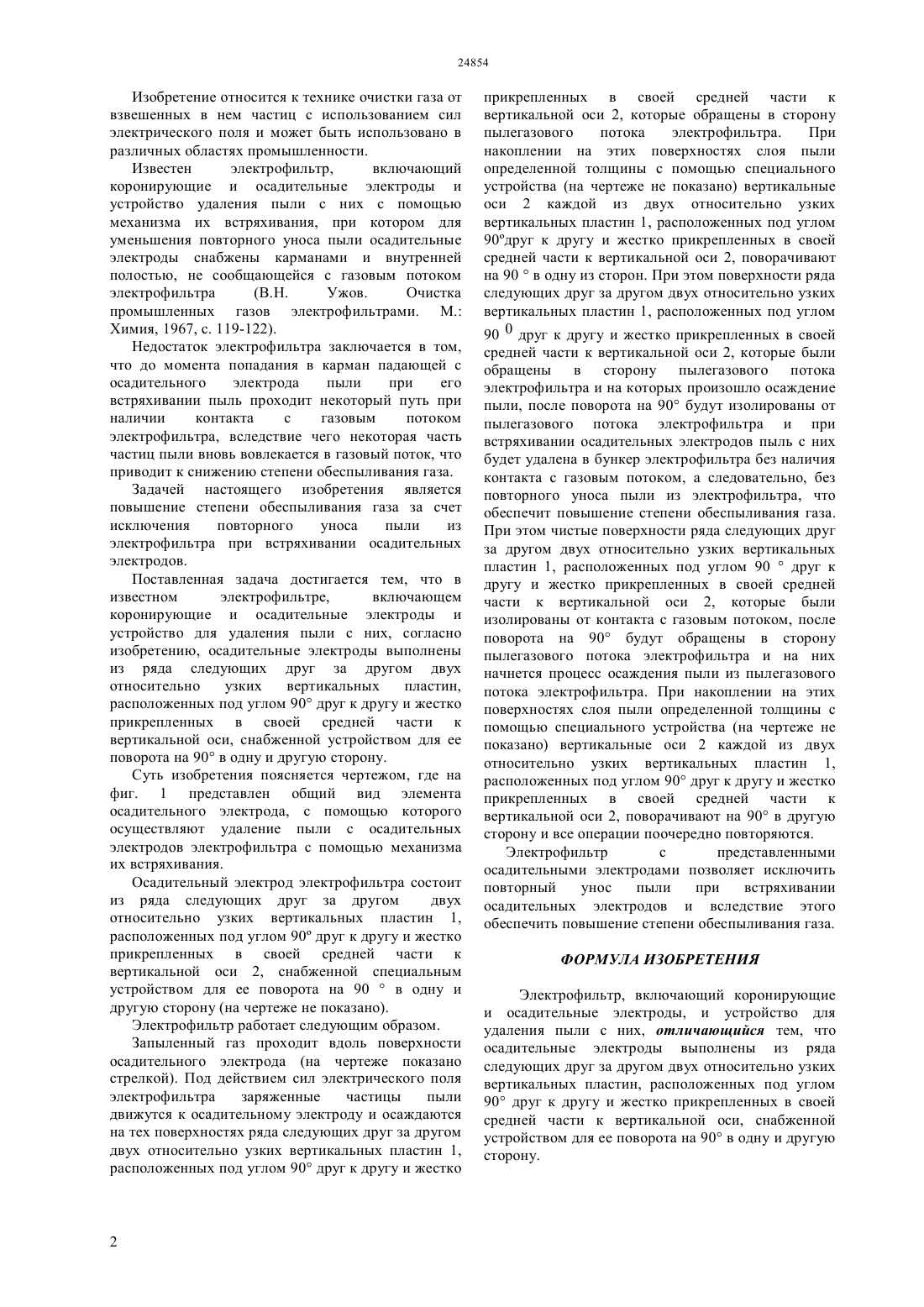

(51) 03 3/74 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ электрического поля и может быть использовано в различных областях промышленности. Задачей настоящего изобретения является исключение повторного уноса пыли из электрофильтра при встряхивании осадительных электродов и вследствие этого повышение степени обеспыливания газа. Электрофильтр, включающий коронирующие и осадительные электроды, и устройство для удаления пыли с них, при этом осадительные электроды выполнены из ряда следующих друг за другом двух относительно узких вертикальных пластин,расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси, снабженной устройством для ее поворота на 90 в одну и другую сторону. Изобретение обеспечивает исключение повторного уноса пыли из электрофильтра при встряхивании осадительных электродов и вследствие этого повышение степени обеспыливания газа.(72) Богатырев Михаил Федорович Богатырев Андрей Михайлович(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(57) Изобретение относится к технике очистки газа от взвешенных в нем частиц с использованием сил Изобретение относится к технике очистки газа от взвешенных в нем частиц с использованием сил электрического поля и может быть использовано в различных областях промышленности. Известен электрофильтр,включающий коронирующие и осадительные электроды и устройство удаления пыли с них с помощью механизма их встряхивания, при котором для уменьшения повторного уноса пыли осадительные электроды снабжены карманами и внутренней полостью, не сообщающейся с газовым потоком электрофильтра(В.Н. Ужов. Очистка промышленных газов электрофильтрами. М. Химия, 1967, с. 119-122). Недостаток электрофильтра заключается в том,что до момента попадания в карман падающей с осадительного электрода пыли при его встряхивании пыль проходит некоторый путь при наличии контакта с газовым потоком электрофильтра, вследствие чего некоторая часть частиц пыли вновь вовлекается в газовый поток, что приводит к снижению степени обеспыливания газа. Задачей настоящего изобретения является повышение степени обеспыливания газа за счет исключения повторного уноса пыли из электрофильтра при встряхивании осадительных электродов. Поставленная задача достигается тем, что в известном электрофильтре,включающем коронирующие и осадительные электроды и устройство для удаления пыли с них, согласно изобретению, осадительные электроды выполнены из ряда следующих друг за другом двух относительно узких вертикальных пластин,расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси, снабженной устройством для ее поворота на 90 в одну и другую сторону. Суть изобретения поясняется чертежом, где на фиг. 1 представлен общий вид элемента осадительного электрода, с помощью которого осуществляют удаление пыли с осадительных электродов электрофильтра с помощью механизма их встряхивания. Осадительный электрод электрофильтра состоит из ряда следующих друг за другом двух относительно узких вертикальных пластин 1,расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, снабженной специальным устройством для ее поворота на 90 в одну и другую сторону (на чертеже не показано). Электрофильтр работает следующим образом. Запыленный газ проходит вдоль поверхности осадительного электрода (на чертеже показано стрелкой). Под действием сил электрического поля электрофильтра заряженные частицы пыли движутся к осадительному электроду и осаждаются на тех поверхностях ряда следующих друг за другом двух относительно узких вертикальных пластин 1,расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, которые обращены в сторону пылегазового потока электрофильтра. При накоплении на этих поверхностях слоя пыли определенной толщины с помощью специального устройства (на чертеже не показано) вертикальные оси 2 каждой из двух относительно узких вертикальных пластин 1, расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, поворачивают на 90 в одну из сторон. При этом поверхности ряда следующих друг за другом двух относительно узких вертикальных пластин 1, расположенных под углом 90 0 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, которые были обращены в сторону пылегазового потока электрофильтра и на которых произошло осаждение пыли, после поворота на 90 будут изолированы от пылегазового потока электрофильтра и при встряхивании осадительных электродов пыль с них будет удалена в бункер электрофильтра без наличия контакта с газовым потоком, а следовательно, без повторного уноса пыли из электрофильтра, что обеспечит повышение степени обеспыливания газа. При этом чистые поверхности ряда следующих друг за другом двух относительно узких вертикальных пластин 1, расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, которые были изолированы от контакта с газовым потоком, после поворота на 90 будут обращены в сторону пылегазового потока электрофильтра и на них начнется процесс осаждения пыли из пылегазового потока электрофильтра. При накоплении на этих поверхностях слоя пыли определенной толщины с помощью специального устройства (на чертеже не показано) вертикальные оси 2 каждой из двух относительно узких вертикальных пластин 1,расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси 2, поворачивают на 90 в другую сторону и все операции поочередно повторяются. Электрофильтр с представленными осадительными электродами позволяет исключить повторный унос пыли при встряхивании осадительных электродов и вследствие этого обеспечить повышение степени обеспыливания газа. ФОРМУЛА ИЗОБРЕТЕНИЯ Электрофильтр, включающий коронирующие и осадительные электроды, и устройство для удаления пыли с них, отличающийся тем, что осадительные электроды выполнены из ряда следующих друг за другом двух относительно узких вертикальных пластин, расположенных под углом 90 друг к другу и жестко прикрепленных в своей средней части к вертикальной оси, снабженной устройством для ее поворота на 90 в одну и другую сторону.
