Устройство для газового уплотнения литейной формы

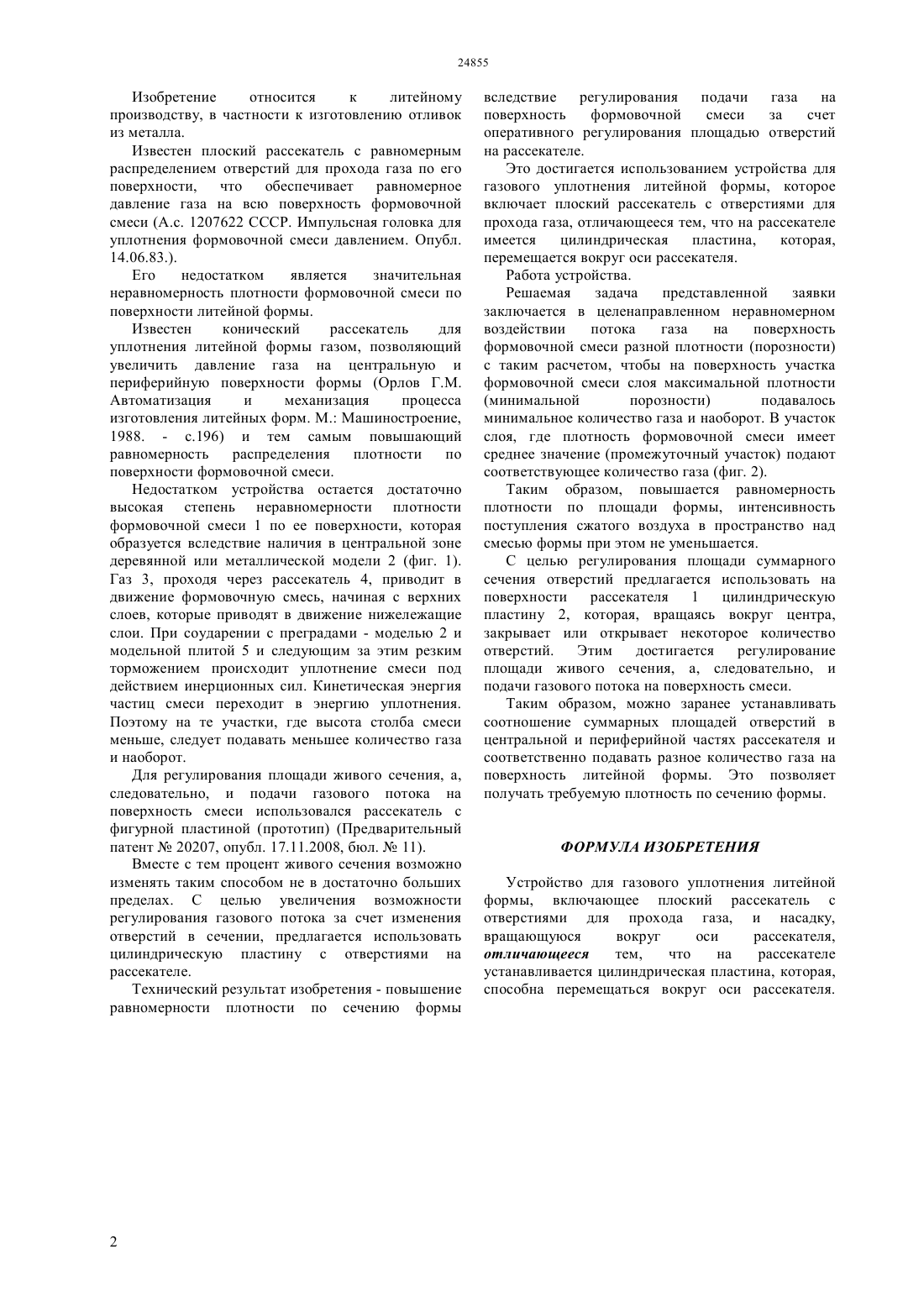

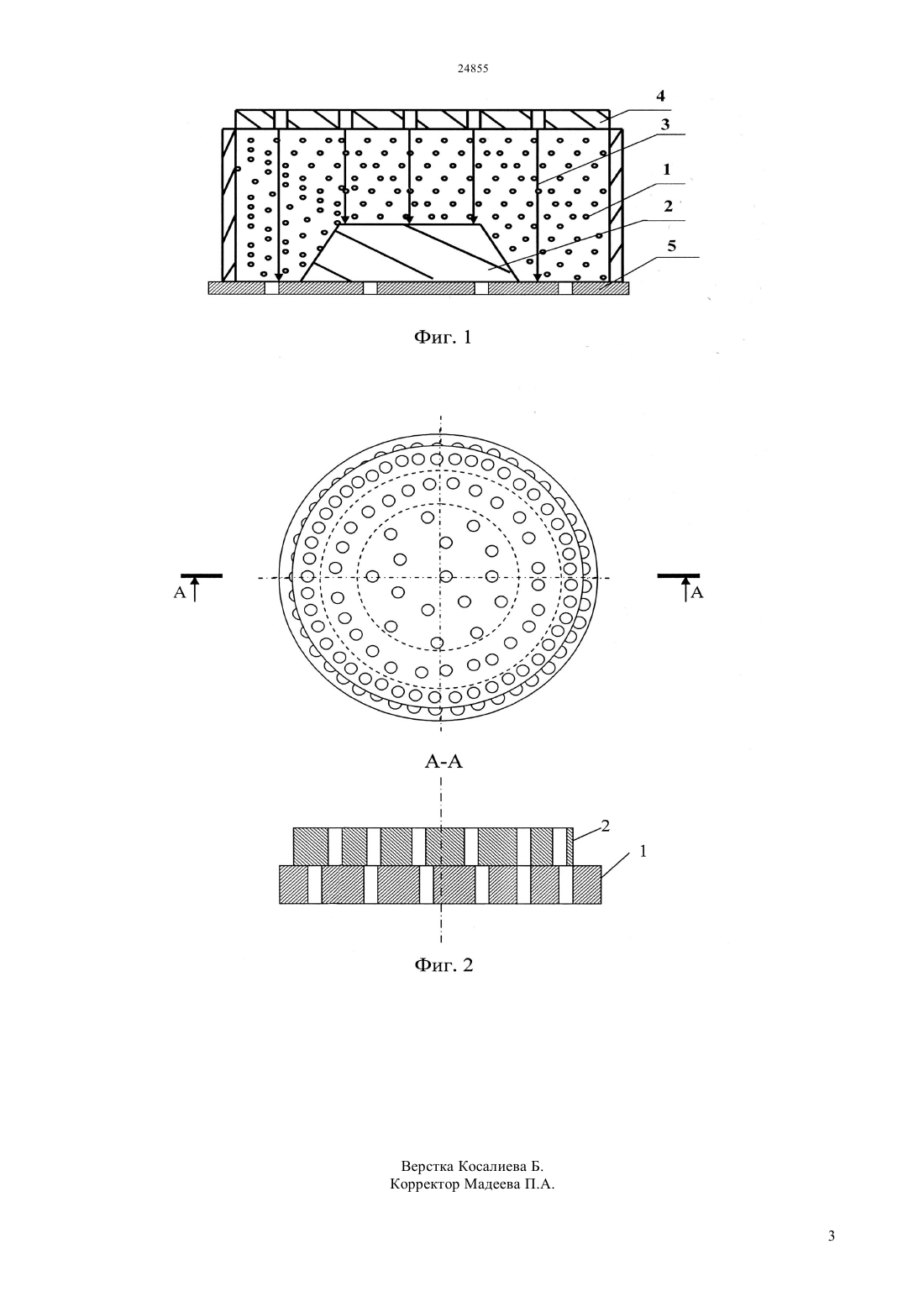

(51) 22 15/23 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к литейному производству, а именно к изготовлению литейных форм. Технический результат изобретения - повышение равномерности плотности по сечению формы вследствие регулирования подачи газа на поверхность формовочной смеси. С целью регулирования площади суммарного сечения отверстий предлагается использовать на поверхности рассекателя цилиндрическую пластину, которая, вращаясь вокруг оси рассекателя,закрывает или открывает необходимое количество отверстий. Этим достигается регулирование площади живого сечения, а, следовательно, и подачи газового потока на поверхность смеси.(72) Исагулов Аристотель Зейнуллинович Куликов Виталий Юрьевич Шарая Ольга Александровна Щербакова Елена Петровна Исин Даулет Калыкович Юдакова Валерия Александровна Платонова Елена Сергеевна Исагулова Диана Аристотелевна Ковалва Татьяна Викторовна(56) Предварительный патент РК 20207, кл. В 22 С 15/23, 17.11.2008(54) УСТРОЙСТВО ДЛЯ ГАЗОВОГО УПЛОТНЕНИЯ ЛИТЕЙНОЙ ФОРМЫ Изобретение относится к литейному производству, в частности к изготовлению отливок из металла. Известен плоский рассекатель с равномерным распределением отверстий для прохода газа по его поверхности, что обеспечивает равномерное давление газа на всю поверхность формовочной смеси (А.с. 1207622 СССР. Импульсная головка для уплотнения формовочной смеси давлением. Опубл. 14.06.83.). Его недостатком является значительная неравномерность плотности формовочной смеси по поверхности литейной формы. Известен конический рассекатель для уплотнения литейной формы газом, позволяющий увеличить давление газа на центральную и периферийную поверхности формы (Орлов Г.М. Автоматизация и механизация процесса изготовления литейных форм. М. Машиностроение,1988. - с.196) и тем самым повышающий равномерность распределения плотности по поверхности формовочной смеси. Недостатком устройства остается достаточно высокая степень неравномерности плотности формовочной смеси 1 по ее поверхности, которая образуется вследствие наличия в центральной зоне деревянной или металлической модели 2 (фиг. 1). Газ 3, проходя через рассекатель 4, приводит в движение формовочную смесь, начиная с верхних слоев, которые приводят в движение нижележащие слои. При соударении с преградами - моделью 2 и модельной плитой 5 и следующим за этим резким торможением происходит уплотнение смеси под действием инерционных сил. Кинетическая энергия частиц смеси переходит в энергию уплотнения. Поэтому на те участки, где высота столба смеси меньше, следует подавать меньшее количество газа и наоборот. Для регулирования площади живого сечения, а,следовательно, и подачи газового потока на поверхность смеси использовался рассекатель с фигурной пластиной (прототип) (Предварительный патент 20207, опубл. 17.11.2008, бюл.11). Вместе с тем процент живого сечения возможно изменять таким способом не в достаточно больших пределах. С целью увеличения возможности регулирования газового потока за счет изменения отверстий в сечении, предлагается использовать цилиндрическую пластину с отверстиями на рассекателе. Технический результат изобретения - повышение равномерности плотности по сечению формы вследствие регулирования подачи газа на поверхность формовочной смеси за счет оперативного регулирования площадью отверстий на рассекателе. Это достигается использованием устройства для газового уплотнения литейной формы, которое включает плоский рассекатель с отверстиями для прохода газа, отличающееся тем, что на рассекателе имеется цилиндрическая пластина,которая,перемещается вокруг оси рассекателя. Работа устройства. Решаемая задача представленной заявки заключается в целенаправленном неравномерном воздействии потока газа на поверхность формовочной смеси разной плотности (порозности) с таким расчетом, чтобы на поверхность участка формовочной смеси слоя максимальной плотности(минимальной порозности) подавалось минимальное количество газа и наоборот. В участок слоя, где плотность формовочной смеси имеет среднее значение (промежуточный участок) подают соответствующее количество газа (фиг. 2). Таким образом, повышается равномерность плотности по площади формы, интенсивность поступления сжатого воздуха в пространство над смесью формы при этом не уменьшается. С целью регулирования площади суммарного сечения отверстий предлагается использовать на поверхности рассекателя 1 цилиндрическую пластину 2, которая, вращаясь вокруг центра,закрывает или открывает некоторое количество отверстий. Этим достигается регулирование площади живого сечения, а, следовательно, и подачи газового потока на поверхность смеси. Таким образом, можно заранее устанавливать соотношение суммарных площадей отверстий в центральной и периферийной частях рассекателя и соответственно подавать разное количество газа на поверхность литейной формы. Это позволяет получать требуемую плотность по сечению формы. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для газового уплотнения литейной формы, включающее плоский рассекатель с отверстиями для прохода газа, и насадку,вращающуюся вокруг оси рассекателя,отличающееся тем,что на рассекателе устанавливается цилиндрическая пластина, которая,способна перемещаться вокруг оси рассекателя.
