Грузо-поддерживающее устройство крутонаклонного конвейерного подъемника

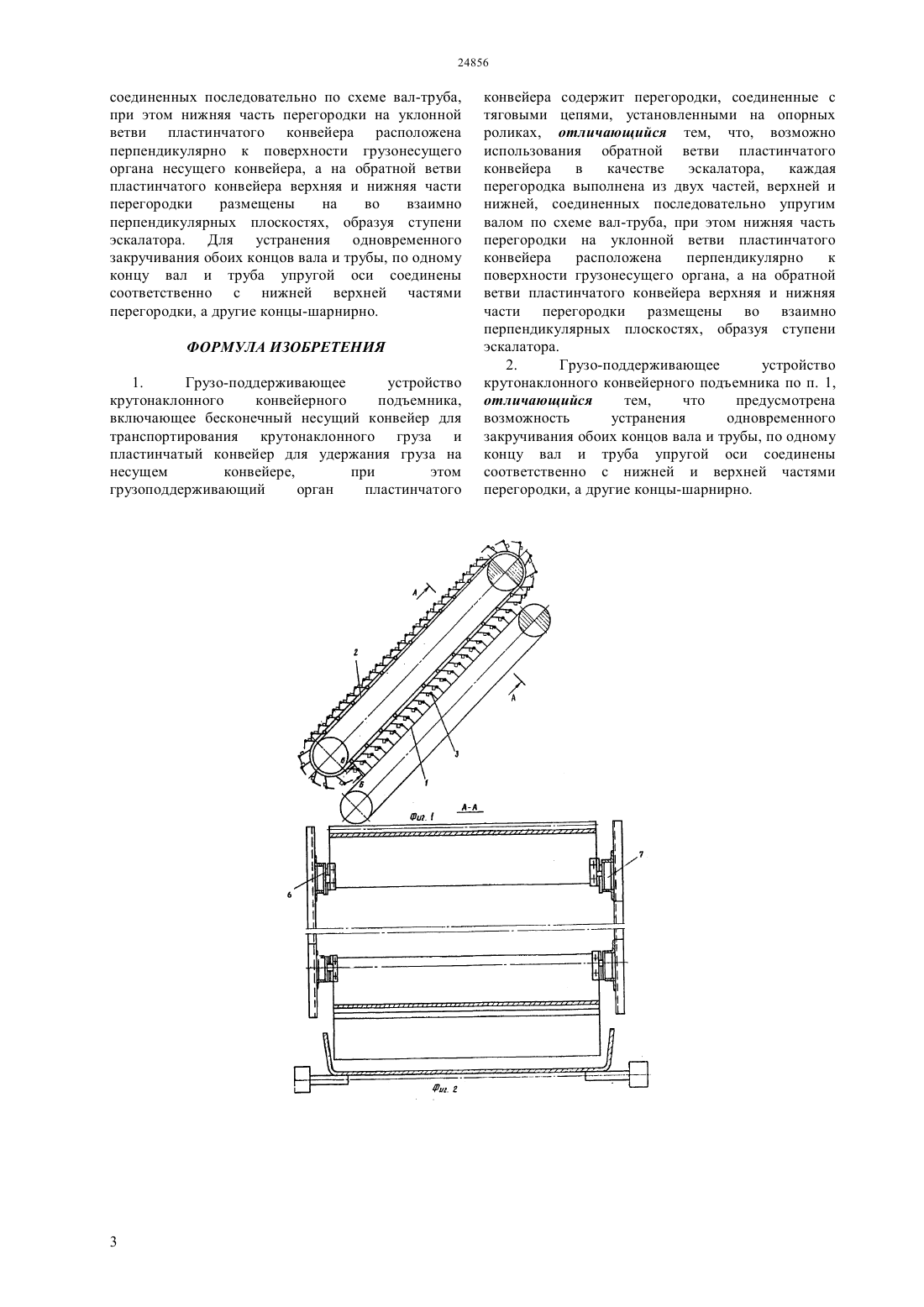

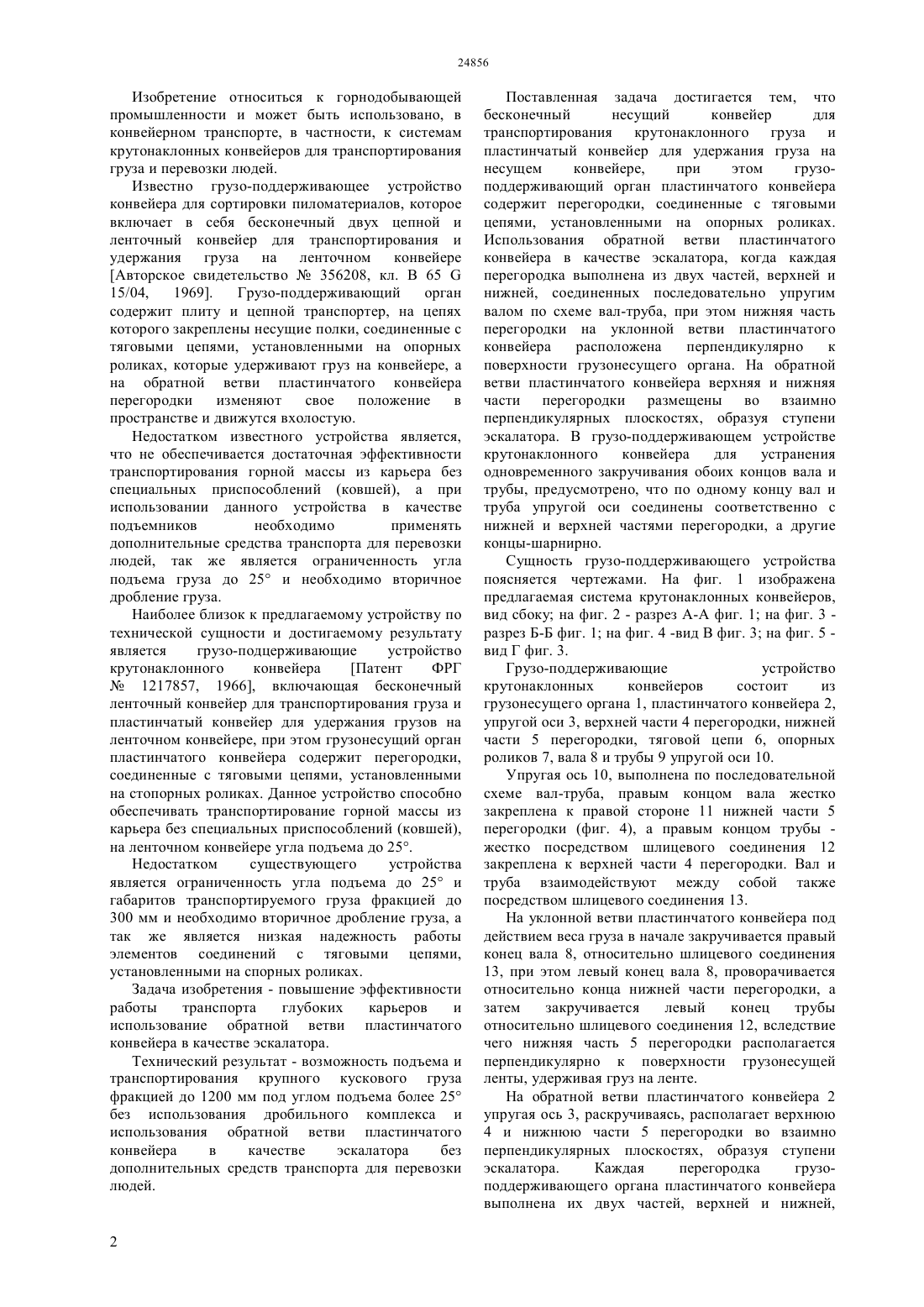

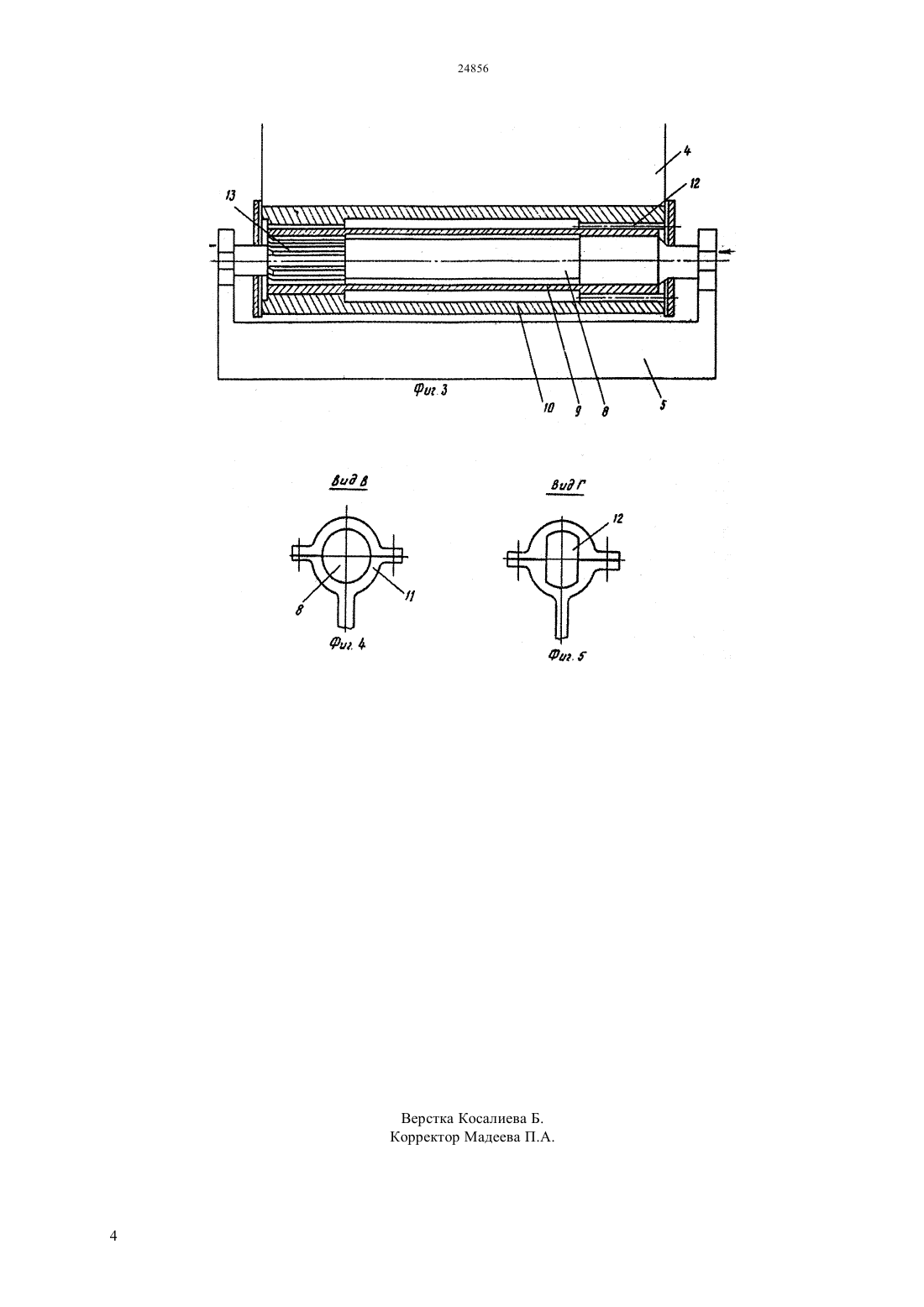

(51) 65 17/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ тяговыми цепями, установленными на опорных роликах, отличающийся тем, что, возможно использования обратной ветви пластинчатого конвейера в качестве эскалатора,каждая перегородка выполнена из двух частей, верхней и нижней, соединенных последовательно упругим валом по схеме вал-труба, при этом нижняя часть перегородки на уклонной ветви пластинчатого конвейера расположена перпендикулярно к поверхности грузонесущего органа, а на обратной ветви пластинчатого конвейера верхняя и нижняя части перегородки размещены во взаимно перпендикулярных плоскостях, образуя ступени эскалатора. 2. Грузо-поддерживающее устройство крутонаклонного конвейерного подъемника по п. 1,отличающийся тем,что,предусмотрена возможность устранения одновременного закручивания обоих концов вала и трубы, по одному концу вал и труба упругой оси соединены соответственно с нижней и верхней частями перегородки, а другие концы-шарнирно. Технический результат - возможность подъема и транспортирования крупного кускового груза фракцией до 1200 мм под углом подъема более 25 без использования дробильного комплекса и использования обратной ветви пластинчатого конвейера в качестве эскалатора без дополнительных средств транспорта для перевозки людей.(72) Акашев Закир Тахавиевич Мехтиев Али Джаванширович Югай Вячеслав Викторович Фалалеева Олеся Витальевна Шестаков Артем Евгеньевич(73) Акашев Закир Тахавиевич Мехтиев Али Джаванширович(54) ГРУЗО-ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО КРУТОНАКЛОННОГО КОНВЕЙЕРНОГО ПОДЪЕМНИКА(57) Изобретение относиться к горнодобывающей промышленности и может быть использовано, как конвейерный транспорт, в частности, к системам крутонаклонных конвейеров для транспортирования груза и перевозки людей. Задача изобретения - повышение эффективности работы транспорта глубоких карьеров и использование обратной ветви пластинчатого конвейера в качестве эскалатора. 1. Грузо-поддерживающее устройство крутонаклонного конвейерного подъемника,включающее бесконечный несущий конвейер для транспортирования крутонаклонного груза и пластинчатый конвейер для удержания груза на несущем конвейере,при этом грузоподдерживающий орган пластинчатого конвейера содержит перегородки, соединенные с Изобретение относиться к горнодобывающей промышленности и может быть использовано, в конвейерном транспорте, в частности, к системам крутонаклонных конвейеров для транспортирования груза и перевозки людей. Известно грузо-поддерживающее устройство конвейера для сортировки пиломатериалов, которое включает в себя бесконечный двух цепной и ленточный конвейер для транспортирования и удержания груза на ленточном конвейере Авторское свидетельство 356208, кл. В 6515/04,1969. Грузо-поддерживающий орган содержит плиту и цепной транспортер, на цепях которого закреплены несущие полки, соединенные с тяговыми цепями, установленными на опорных роликах, которые удерживают груз на конвейере, а на обратной ветви пластинчатого конвейера перегородки изменяют свое положение в пространстве и движутся вхолостую. Недостатком известного устройства является,что не обеспечивается достаточная эффективности транспортирования горной массы из карьера без специальных приспособлений (ковшей), а при использовании данного устройства в качестве подъемников необходимо применять дополнительные средства транспорта для перевозки людей, так же является ограниченность угла подъема груза до 25 и необходимо вторичное дробление груза. Наиболее близок к предлагаемому устройству по технической сущности и достигаемому результату является грузо-подцерживающие устройство крутонаклонного конвейера Патент ФРГ 1217857, 1966, включающая бесконечный ленточный конвейер для транспортирования груза и пластинчатый конвейер для удержания грузов на ленточном конвейере, при этом грузонесущий орган пластинчатого конвейера содержит перегородки,соединенные с тяговыми цепями, установленными на стопорных роликах. Данное устройство способно обеспечивать транспортирование горной массы из карьера без специальных приспособлений (ковшей),на ленточном конвейере угла подъема до 25. Недостатком существующего устройства является ограниченность угла подъема до 25 и габаритов транспортируемого груза фракцией до 300 мм и необходимо вторичное дробление груза, а так же является низкая надежность работы элементов соединений с тяговыми цепями,установленными на спорных роликах. Задача изобретения - повышение эффективности работы транспорта глубоких карьеров и использование обратной ветви пластинчатого конвейера в качестве эскалатора. Технический результат - возможность подъема и транспортирования крупного кускового груза фракцией до 1200 мм под углом подъема более 25 без использования дробильного комплекса и использования обратной ветви пластинчатого конвейера в качестве эскалатора без дополнительных средств транспорта для перевозки людей. Поставленная задача достигается тем, что бесконечный несущий конвейер для транспортирования крутонаклонного груза и пластинчатый конвейер для удержания груза на несущем конвейере,при этом грузоподдерживающий орган пластинчатого конвейера содержит перегородки, соединенные с тяговыми цепями, установленными на опорных роликах. Использования обратной ветви пластинчатого конвейера в качестве эскалатора, когда каждая перегородка выполнена из двух частей, верхней и нижней, соединенных последовательно упругим валом по схеме вал-труба, при этом нижняя часть перегородки на уклонной ветви пластинчатого конвейера расположена перпендикулярно к поверхности грузонесущего органа. На обратной ветви пластинчатого конвейера верхняя и нижняя части перегородки размещены во взаимно перпендикулярных плоскостях, образуя ступени эскалатора. В грузо-поддерживающем устройстве крутонаклонного конвейера для устранения одновременного закручивания обоих концов вала и трубы, предусмотрено, что по одному концу вал и труба упругой оси соединены соответственно с нижней и верхней частями перегородки, а другие концы-шарнирно. Сущность грузо-поддерживающего устройства поясняется чертежами. На фиг. 1 изображена предлагаемая система крутонаклонных конвейеров,вид сбоку на фиг. 2 - разрез А-А фиг. 1 на фиг. 3 разрез Б-Б фиг. 1 на фиг. 4 -вид В фиг. 3 на фиг. 5 вид Г фиг. 3. Грузо-поддерживающие устройство крутонаклонных конвейеров состоит из грузонесущего органа 1, пластинчатого конвейера 2,упругой оси 3, верхней части 4 перегородки, нижней части 5 перегородки, тяговой цепи 6, опорных роликов 7, вала 8 и трубы 9 упругой оси 10. Упругая ось 10, выполнена по последовательной схеме вал-труба, правым концом вала жестко закреплена к правой стороне 11 нижней части 5 перегородки (фиг. 4), а правым концом трубы жестко посредством шлицевого соединения 12 закреплена к верхней части 4 перегородки. Вал и труба взаимодействуют между собой также посредством шлицевого соединения 13. На уклонной ветви пластинчатого конвейера под действием веса груза в начале закручивается правый конец вала 8, относительно шлицевого соединения 13, при этом левый конец вала 8, проворачивается относительно конца нижней части перегородки, а затем закручивается левый конец трубы относительно шлицевого соединения 12, вследствие чего нижняя часть 5 перегородки располагается перпендикулярно к поверхности грузонесущей ленты, удерживая груз на ленте. На обратной ветви пластинчатого конвейера 2 упругая ось 3, раскручиваясь, располагает верхнюю 4 и нижнюю части 5 перегородки во взаимно перпендикулярных плоскостях, образуя ступени эскалатора. Каждая перегородка грузоподдерживающего органа пластинчатого конвейера выполнена их двух частей, верхней и нижней, 24856 соединенных последовательно по схеме вал-труба,при этом нижняя часть перегородки на уклонной ветви пластинчатого конвейера расположена перпендикулярно к поверхности грузонесущего органа несущего конвейера, а на обратной ветви пластинчатого конвейера верхняя и нижняя части перегородки размещены на во взаимно перпендикулярных плоскостях, образуя ступени эскалатора. Для устранения одновременного закручивания обоих концов вала и трубы, по одному концу вал и труба упругой оси соединены соответственно с нижней верхней частями перегородки, а другие концы-шарнирно. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Грузо-поддерживающее устройство крутонаклонного конвейерного подъемника,включающее бесконечный несущий конвейер для транспортирования крутонаклонного груза и пластинчатый конвейер для удержания груза на несущем конвейере,при этом грузоподдерживающий орган пластинчатого конвейера содержит перегородки, соединенные с тяговыми цепями, установленными на опорных роликах, отличающийся тем, что, возможно использования обратной ветви пластинчатого конвейера в качестве эскалатора,каждая перегородка выполнена из двух частей, верхней и нижней, соединенных последовательно упругим валом по схеме вал-труба, при этом нижняя часть перегородки на уклонной ветви пластинчатого конвейера расположена перпендикулярно к поверхности грузонесущего органа, а на обратной ветви пластинчатого конвейера верхняя и нижняя части перегородки размещены во взаимно перпендикулярных плоскостях, образуя ступени эскалатора. 2. Грузо-поддерживающее устройство крутонаклонного конвейерного подъемника по п. 1,отличающийся тем,что предусмотрена возможность устранения одновременного закручивания обоих концов вала и трубы, по одному концу вал и труба упругой оси соединены соответственно с нижней и верхней частями перегородки, а другие концы-шарнирно.
