Загрузочное устройство для конвейеров

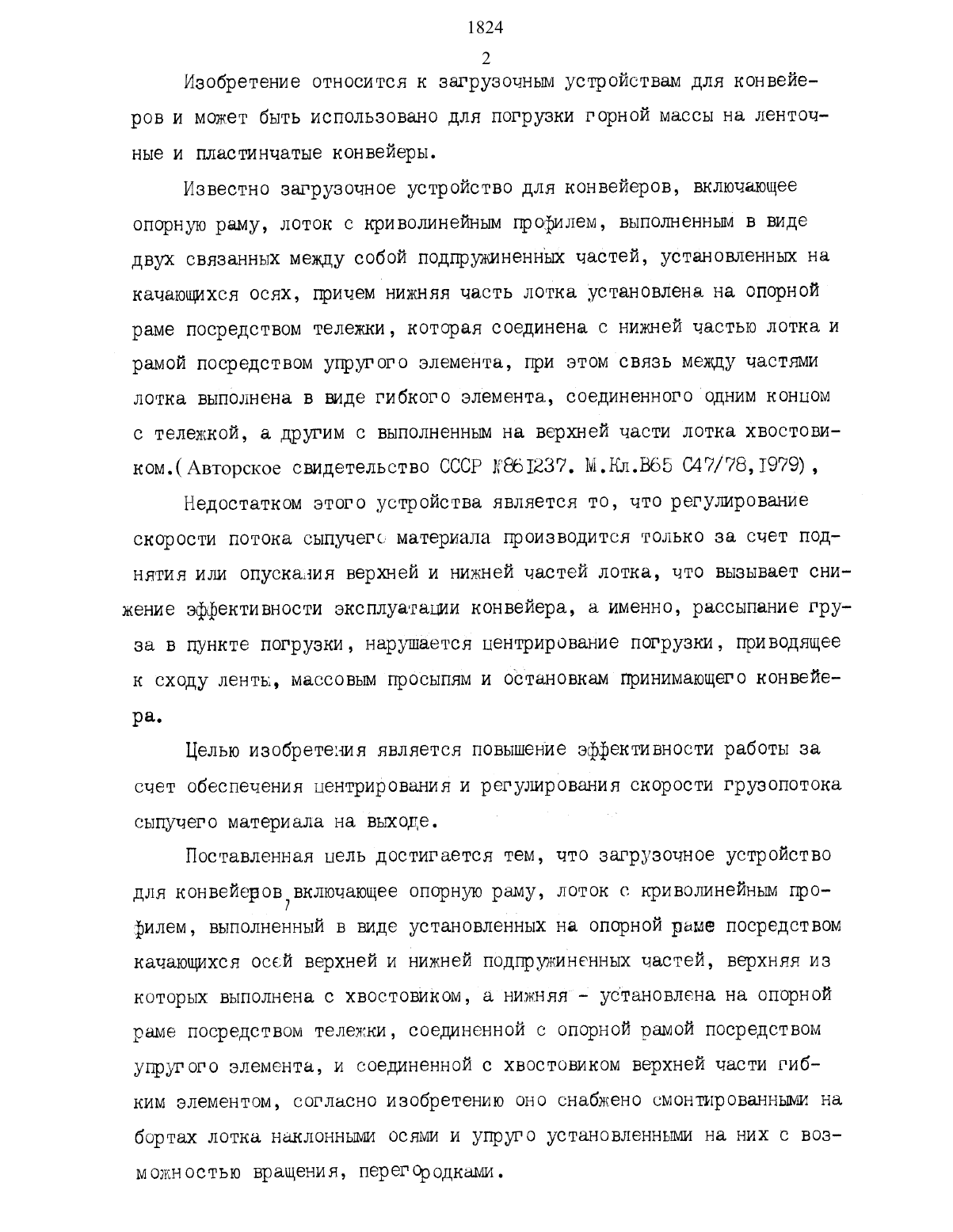

2 Изобретение относится к загрузочным устройствам для конвейе ров и может быть использовано для погрузки горной массы на ленточные и пластинчатые конвейеры.Известно загрузочное устройство для конвейеров, включающее опорную раму, лоток с криволинейным профилем, выполненным в виде двух связанных между собой подпружиненным частей, установленных на качающихся осях, причем нижняя часть лотка установлена на опорной раме посредством тележки, которая соединена с нижней частью лотка и рамой посредством упругого элемента, при этом связь между частями лотка выполнена в виде гибкого элемента, соединенного одним концом с тележкой, а другим с выполненным на верхней части лотка хвостовиком.(Авторское свидетельство ссор левшам 1 ч 1.Нл.Вбб С 47/78,1979)Недостатком этого устройства является то, что регулирование скорости потока сыпучегс материала производится только за счет поднятия или опускания верхней и нижней частей лотка, что вызывает сни жение эффективности эксплуатации конвейера, а именно, рассыпание груза в пункте погрузки, нарушается центрирование погрузки, приводящеек сходу ленты, массовым просыпям и остановкам принимающего конвейе ра.Целью изобретения является повышение эффективности работы за счет обеспечения пентрирования и регулирования скорости грузопотока сыпучего материала на выходе.Поставленная цель достигается тем, что загрузочное устройство для конвейеров 7 включающее опорную раму, лоток с криволинейным профилем, выполненный в виде установленных на опорной раме посредством качающихся осей верхней и нижней подпружиненных частей, верхняя из которых выполнена с хвостовиком, а нижняя установлена на опорной раме посредством тележки, соединенной с опорной рамой посредством упругого элемента, и соединенной с хвостовиком верхней части гибким элементом, согласно изобретению оно снабжено смонтированными на бортах лотка наклонными осями и упруго установленньмм на них с возпредставлен вид с боку загрузочного устройства для конвейеров на фиг.2 видзагрузочногоуютройствасверхудк 1 фИг 3-пщттородкаднтфИп 4 ВИДГЫФВГОРОДКИснизуЗагрузочноеустроиствосостоитизопорнойрамы 1 крикриволинейноголоткавыполненногоъиздвухчастейверхней 22 инижнейЗ.Верхняя часть 2 лотка монтируется на раме 1, на качающейся оси 4. Нижняя часть З лотка соединена качающейся осью 5 с тележкой 6, которая через упругий элемент 7 соединена с верхним кольпом нижней части 3 лотка. Кроме того, тележка 6 разделена упругим элементом 8 от опорной рамы 1 и связана гибким элементом 9 через отклоняющий ролик 10 с хвостовиком верхней части 2 лотка. Тележка 6 опирается через катки 11 на направляющие 12, которые для ограничения хода имеют перемещаемые ограничители 13. В хвостовике верхней части 2 лотка расположен ряд отверстий 14. На верхнем конце рабочей поверхности лотка Зустановлены упругие элементы 15. На бортах верхней 2 и нижней З час тей лотка монтирукпюя за наклонных осях 16 вращающиеся перегородки17 на упругих элементах 18, например, осяхторсионах.Устройство работает следующим образом. При сбрасывании с верхнего конвейера сыпучий материал попадает на упруго установленные перегородки 17 верхней части 2 лотка и за счет сил трения и сопротивления упругих элементов перегородки снижают скорость. Кинетическая энергия падающего потока груза частично гасится за счет колебания верхнего лотка 2 и через гибкий элемент тележки передается на нижний лоток З. Расположенные по противоположным бортам криволинейного лотка упруго установленные перегородки 17 регулируют горизонтальную составляклЦуксорости.и центрируют поток сыпучего материала на ленте нижнего конвейера. Упругость установленных вращающихся перегородок 17 легко меняется в зависимости от характеристики сыпучего материала изменением угла установки на шестигранных наклонны осях торсионах.Эффект от использования изобретения слагается из следующих слагаемых1. увеличения на 1 б 2 О срока службы наиболее дорогостоящегоЭлемента. ленты за счет снижения ударной нагрузки на принимающемконвейере в 3-4 раза 2. исключения просып в пунктах загрузки или перегрузки и остановки конвейеров на очистку линии транспортирования за счет Цент РИРОБаНИЯ ПОТОКЕ-З. СЫПУЧЭГО материала ПО ГТрОДОЛЬНОЙ ОСИ ЩЗИНИМЗЮЩЭГО
