Электрофильтр

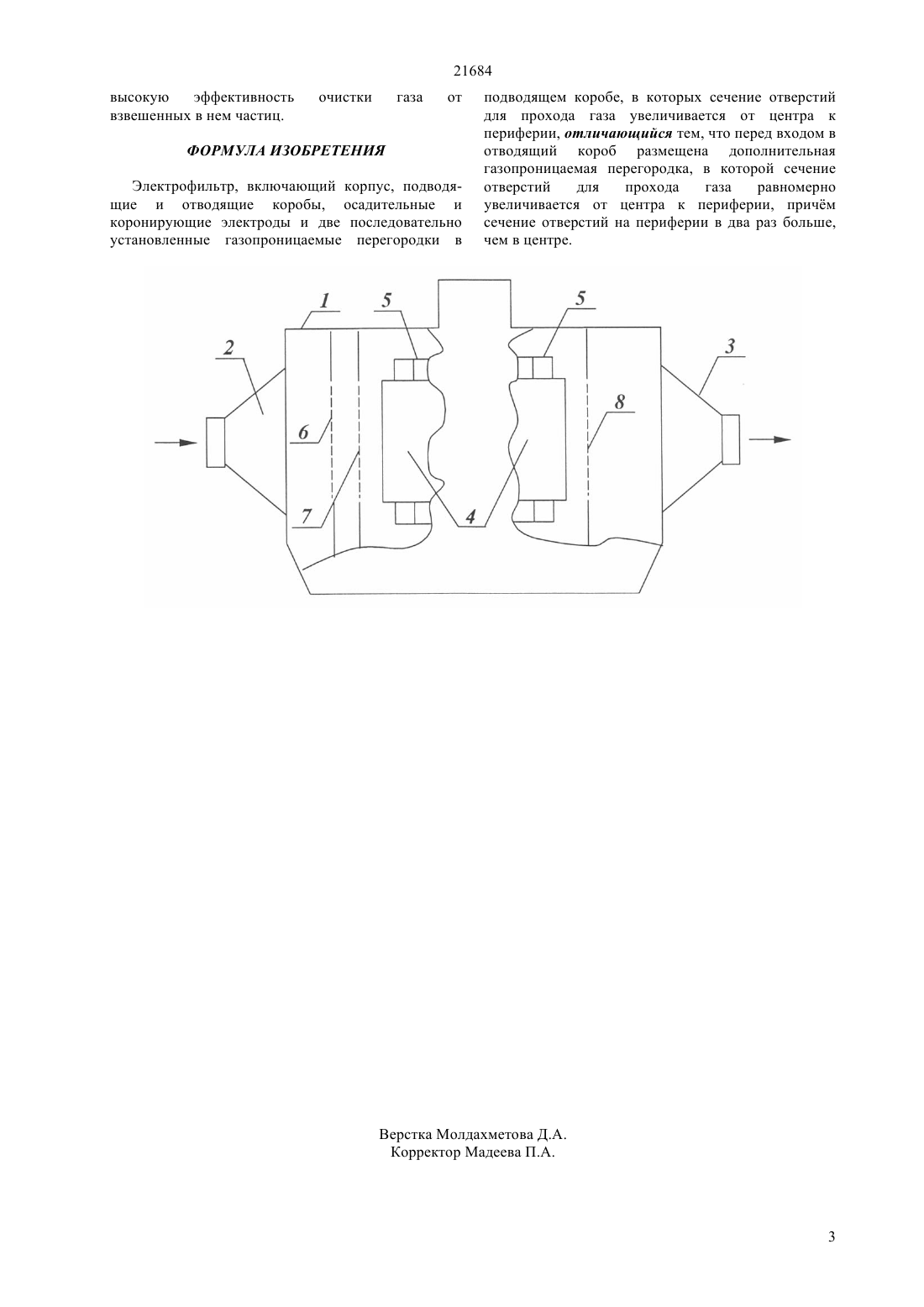

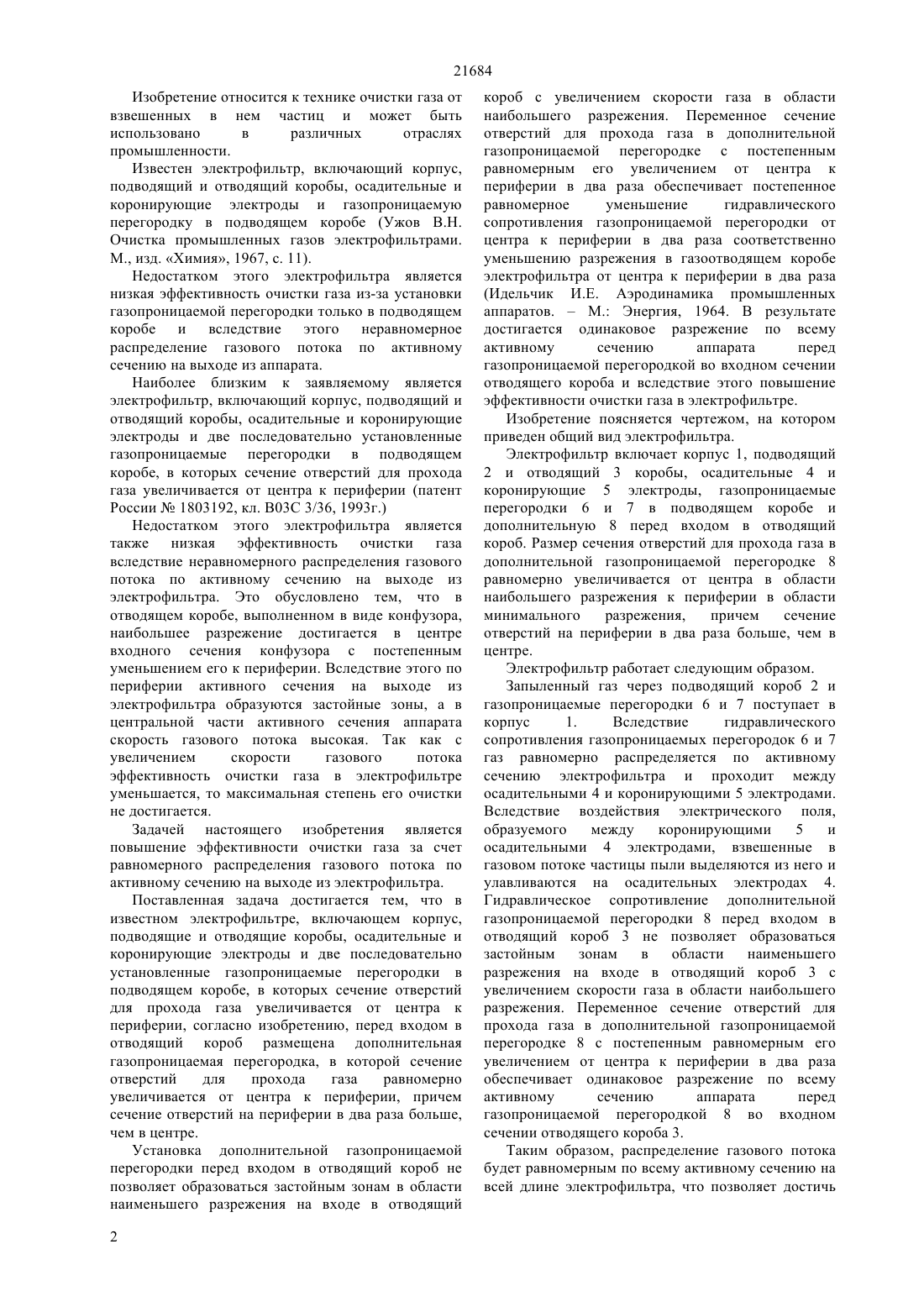

(51) 03 3/36 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей настоящего изобретения является повышение эффективности очистки газа за счет равномерного распределения газового потока по активному сечению на выходе из электрофильтра. Электрофильтр включает корпус, подводящие и отводящие коробы, осадительные и коронирующие электроды и две последовательно установленные газопроницаемые перегородки в подводящем коробе, в которых сечение отверстий для прохода газа увеличивается от центра к периферии. Перед входом в отводящий короб размещена дополнительная газопроницаемая перегородка, в которой сечение отверстий для прохода газа равномерно увеличивается от центра к периферии,причем сечение отверстий на периферии в два раза больше, чем в центре. Использование этого технического решения обеспечивает эффективную очистку газа в электрофильтре.(72) Богатырев Михаил Федорович Богатырев Андрей Михайлович(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского Государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(57) Изобретение относится к технике очистки газа от взвешенных в нем частиц и может быть использовано в различных отраслях промышленности. 21684 Изобретение относится к технике очистки газа от взвешенных в нем частиц и может быть использовано в различных отраслях промышленности. Известен электрофильтр, включающий корпус,подводящий и отводящий коробы, осадительные и коронирующие электроды и газопроницаемую перегородку в подводящем коробе (Ужов В.Н. Очистка промышленных газов электрофильтрами. М., изд. Химия, 1967, с. 11). Недостатком этого электрофильтра является низкая эффективность очистки газа из-за установки газопроницаемой перегородки только в подводящем коробе и вследствие этого неравномерное распределение газового потока по активному сечению на выходе из аппарата. Наиболее близким к заявляемому является электрофильтр, включающий корпус, подводящий и отводящий коробы, осадительные и коронирующие электроды и две последовательно установленные газопроницаемые перегородки в подводящем коробе, в которых сечение отверстий для прохода газа увеличивается от центра к периферии (патент России 1803192, кл. В 03 С 3/36, 1993 г.) Недостатком этого электрофильтра является также низкая эффективность очистки газа вследствие неравномерного распределения газового потока по активному сечению на выходе из электрофильтра. Это обусловлено тем, что в отводящем коробе, выполненном в виде конфузора,наибольшее разрежение достигается в центре входного сечения конфузора с постепенным уменьшением его к периферии. Вследствие этого по периферии активного сечения на выходе из электрофильтра образуются застойные зоны, а в центральной части активного сечения аппарата скорость газового потока высокая. Так как с увеличением скорости газового потока эффективность очистки газа в электрофильтре уменьшается, то максимальная степень его очистки не достигается. Задачей настоящего изобретения является повышение эффективности очистки газа за счет равномерного распределения газового потока по активному сечению на выходе из электрофильтра. Поставленная задача достигается тем, что в известном электрофильтре, включающем корпус,подводящие и отводящие коробы, осадительные и коронирующие электроды и две последовательно установленные газопроницаемые перегородки в подводящем коробе, в которых сечение отверстий для прохода газа увеличивается от центра к периферии, согласно изобретению, перед входом в отводящий короб размещена дополнительная газопроницаемая перегородка, в которой сечение отверстий для прохода газа равномерно увеличивается от центра к периферии, причем сечение отверстий на периферии в два раза больше,чем в центре. Установка дополнительной газопроницаемой перегородки перед входом в отводящий короб не позволяет образоваться застойным зонам в области наименьшего разрежения на входе в отводящий 2 короб с увеличением скорости газа в области наибольшего разрежения. Переменное сечение отверстий для прохода газа в дополнительной газопроницаемой перегородке с постепенным равномерным его увеличением от центра к периферии в два раза обеспечивает постепенное равномерное уменьшение гидравлического сопротивления газопроницаемой перегородки от центра к периферии в два раза соответственно уменьшению разрежения в газоотводящем коробе электрофильтра от центра к периферии в два раза(Идельчик И.Е. Аэродинамика промышленных аппаратов.М. Энергия, 1964. В результате достигается одинаковое разрежение по всему активному сечению аппарата перед газопроницаемой перегородкой во входном сечении отводящего короба и вследствие этого повышение эффективности очистки газа в электрофильтре. Изобретение поясняется чертежом, на котором приведен общий вид электрофильтра. Электрофильтр включает корпус 1, подводящий 2 и отводящий 3 коробы, осадительные 4 и коронирующие 5 электроды, газопроницаемые перегородки 6 и 7 в подводящем коробе и дополнительную 8 перед входом в отводящий короб. Размер сечения отверстий для прохода газа в дополнительной газопроницаемой перегородке 8 равномерно увеличивается от центра в области наибольшего разрежения к периферии в области минимального разрежения,причем сечение отверстий на периферии в два раза больше, чем в центре. Электрофильтр работает следующим образом. Запыленный газ через подводящий короб 2 и газопроницаемые перегородки 6 и 7 поступает в корпус 1. Вследствие гидравлического сопротивления газопроницаемых перегородок 6 и 7 газ равномерно распределяется по активному сечению электрофильтра и проходит между осадительными 4 и коронирующими 5 электродами. Вследствие воздействия электрического поля,образуемого между коронирующими 5 и осадительными 4 электродами, взвешенные в газовом потоке частицы пыли выделяются из него и улавливаются на осадительных электродах 4. Гидравлическое сопротивление дополнительной газопроницаемой перегородки 8 перед входом в отводящий короб 3 не позволяет образоваться застойным зонам в области наименьшего разрежения на входе в отводящий короб 3 с увеличением скорости газа в области наибольшего разрежения. Переменное сечение отверстий для прохода газа в дополнительной газопроницаемой перегородке 8 с постепенным равномерным его увеличением от центра к периферии в два раза обеспечивает одинаковое разрежение по всему активному сечению аппарата перед газопроницаемой перегородкой 8 во входном сечении отводящего короба 3. Таким образом, распределение газового потока будет равномерным по всему активному сечению на всей длине электрофильтра, что позволяет достичь 21684 высокую эффективность взвешенных в нем частиц. ФОРМУЛА ИЗОБРЕТЕНИЯ Электрофильтр, включающий корпус, подводящие и отводящие коробы, осадительные и коронирующие электроды и две последовательно установленные газопроницаемые перегородки в подводящем коробе, в которых сечение отверстий для прохода газа увеличивается от центра к периферии, отличающийся тем, что перед входом в отводящий короб размещена дополнительная газопроницаемая перегородка, в которой сечение отверстий для прохода газа равномерно увеличивается от центра к периферии, причм сечение отверстий на периферии в два раз больше,чем в центре.
