Маяк безопасности

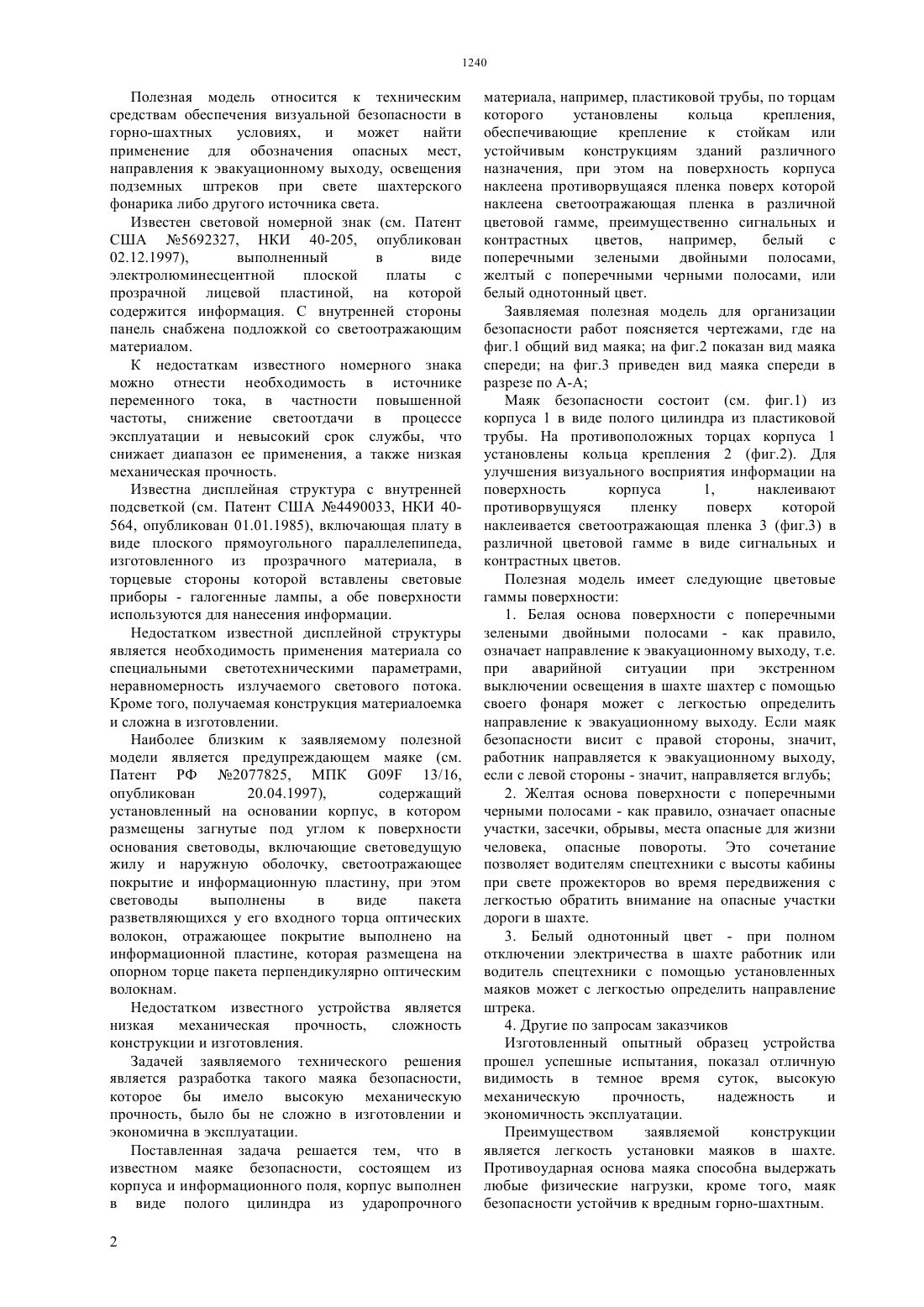

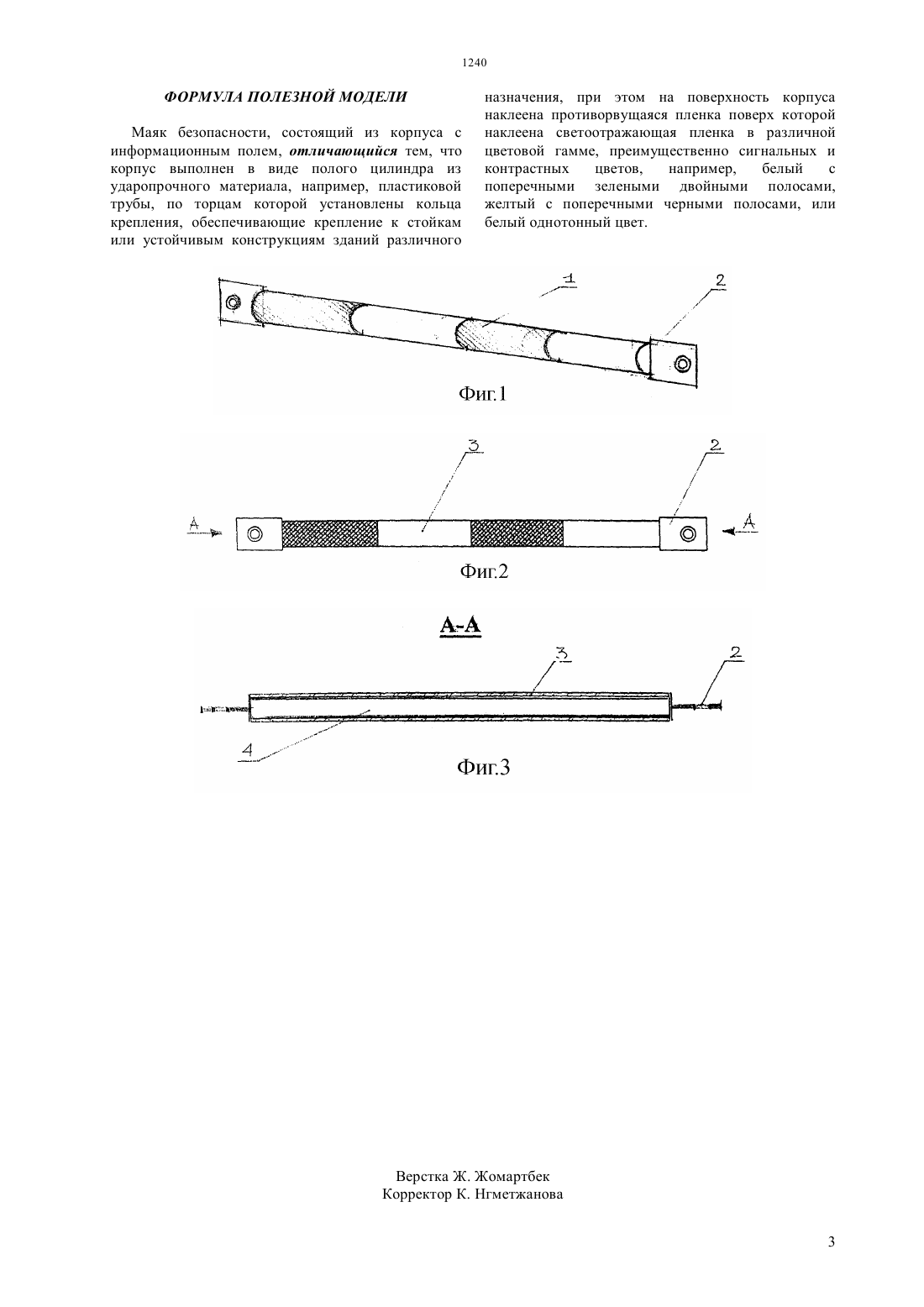

(51) 09 13/16 (2006.01) 08 1/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ прочность, было бы не сложно в изготовлении и экономична в эксплуатации. Поставленная задача решается тем, что в известном маяке безопасности, состоящем из корпуса и информационного поля, корпус выполнен в виде полого цилиндра из ударопрочного материала, например, пластиковой трубы, по торцам которого установлены кольца крепления,обеспечивающие крепление к стойкам или устойчивым конструкциям зданий различного назначения, при этом на поверхность корпуса наклеена светоотражающая пленка в различной цветовой гамме, преимущественно сигнальных и контрастных цветов,например,белый с поперечными зелеными двойными полосами,желтый с поперечными черными полосами, или белый однотонный цвет.(57) Полезная модель относится к техническим средствам обеспечения визуальной безопасности в горно-шахтных условиях,и может найти применение для обозначения опасных мест,направления к эвакуационному выходу, освещения подземных штреков при свете шахтерского фонарика либо другого источника света. Задачей заявляемого технического решения является разработка такого маяка безопасности,которое бы имело высокую механическую Полезная модель относится к техническим средствам обеспечения визуальной безопасности в горно-шахтных условиях,и может найти применение для обозначения опасных мест,направления к эвакуационному выходу, освещения подземных штреков при свете шахтерского фонарика либо другого источника света. Известен световой номерной знак (см. Патент США 5692327, НКИ 40-205, опубликован 02.12.1997),выполненный в виде электролюминесцентной плоской платы с прозрачной лицевой пластиной, на которой содержится информация. С внутренней стороны панель снабжена подложкой со светоотражающим материалом. К недостаткам известного номерного знака можно отнести необходимость в источнике переменного тока, в частности повышенной частоты, снижение светоотдачи в процессе эксплуатации и невысокий срок службы, что снижает диапазон ее применения, а также низкая механическая прочность. Известна дисплейная структура с внутренней подсветкой (см. Патент США 4490033, НКИ 40564, опубликован 01.01.1985), включающая плату в виде плоского прямоугольного параллелепипеда,изготовленного из прозрачного материала, в торцевые стороны которой вставлены световые приборы - галогенные лампы, а обе поверхности используются для нанесения информации. Недостатком известной дисплейной структуры является необходимость применения материала со специальными светотехническими параметрами,неравномерность излучаемого светового потока. Кроме того, получаемая конструкция материалоемка и сложна в изготовлении. Наиболее близким к заявляемому полезной модели является предупреждающем маяке (см. Патент РФ 2077825, МПК 09 13/16,опубликован 20.04.1997),содержащий установленный на основании корпус, в котором размещены загнутые под углом к поверхности основания световоды, включающие световедущую жилу и наружную оболочку, светоотражающее покрытие и информационную пластину, при этом световоды выполнены в виде пакета разветвляющихся у его входного торца оптических волокон, отражающее покрытие выполнено на информационной пластине, которая размещена на опорном торце пакета перпендикулярно оптическим волокнам. Недостатком известного устройства является низкая механическая прочность,сложность конструкции и изготовления. Задачей заявляемого технического решения является разработка такого маяка безопасности,которое бы имело высокую механическую прочность, было бы не сложно в изготовлении и экономична в эксплуатации. Поставленная задача решается тем, что в известном маяке безопасности, состоящем из корпуса и информационного поля, корпус выполнен в виде полого цилиндра из ударопрочного 2 материала, например, пластиковой трубы, по торцам которого установлены кольца крепления,обеспечивающие крепление к стойкам или устойчивым конструкциям зданий различного назначения, при этом на поверхность корпуса наклеена противорвущаяся пленка поверх которой наклеена светоотражающая пленка в различной цветовой гамме, преимущественно сигнальных и контрастных цветов,например,белый с поперечными зелеными двойными полосами,желтый с поперечными черными полосами, или белый однотонный цвет. Заявляемая полезная модель для организации безопасности работ поясняется чертежами, где на фиг.1 общий вид маяка на фиг.2 показан вид маяка спереди на фиг.3 приведен вид маяка спереди в разрезе по А-А Маяк безопасности состоит (см. фиг.1) из корпуса 1 в виде полого цилиндра из пластиковой трубы. На противоположных торцах корпуса 1 установлены кольца крепления 2 (фиг.2). Для улучшения визуального восприятия информации на поверхность корпуса 1,наклеивают противорвущуяся пленку поверх которой наклеивается светоотражающая пленка 3 (фиг.3) в различной цветовой гамме в виде сигнальных и контрастных цветов. Полезная модель имеет следующие цветовые гаммы поверхности 1. Белая основа поверхности с поперечными зелеными двойными полосами - как правило,означает направление к эвакуационному выходу, т.е. при аварийной ситуации при экстренном выключении освещения в шахте шахтер с помощью своего фонаря может с легкостью определить направление к эвакуационному выходу. Если маяк безопасности висит с правой стороны, значит,работник направляется к эвакуационному выходу,если с левой стороны - значит, направляется вглубь 2. Желтая основа поверхности с поперечными черными полосами - как правило, означает опасные участки, засечки, обрывы, места опасные для жизни человека, опасные повороты. Это сочетание позволяет водителям спецтехники с высоты кабины при свете прожекторов во время передвижения с легкостью обратить внимание на опасные участки дороги в шахте. 3. Белый однотонный цвет - при полном отключении электричества в шахте работник или водитель спецтехники с помощью установленных маяков может с легкостью определить направление штрека. 4. Другие по запросам заказчиков Изготовленный опытный образец устройства прошел успешные испытания, показал отличную видимость в темное время суток, высокую механическую прочность,надежность и экономичность эксплуатации. Преимуществом заявляемой конструкции является легкость установки маяков в шахте. Противоударная основа маяка способна выдержать любые физические нагрузки, кроме того, маяк безопасности устойчив к вредным горно-шахтным. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Маяк безопасности, состоящий из корпуса с информационным полем, отличающийся тем, что корпус выполнен в виде полого цилиндра из ударопрочного материала, например, пластиковой трубы, по торцам которой установлены кольца крепления, обеспечивающие крепление к стойкам или устойчивым конструкциям зданий различного назначения, при этом на поверхность корпуса наклеена противорвущаяся пленка поверх которой наклеена светоотражающая пленка в различной цветовой гамме, преимущественно сигнальных и контрастных цветов,например,белый с поперечными зелеными двойными полосами,желтый с поперечными черными полосами, или белый однотонный цвет.
