Знак безопасности

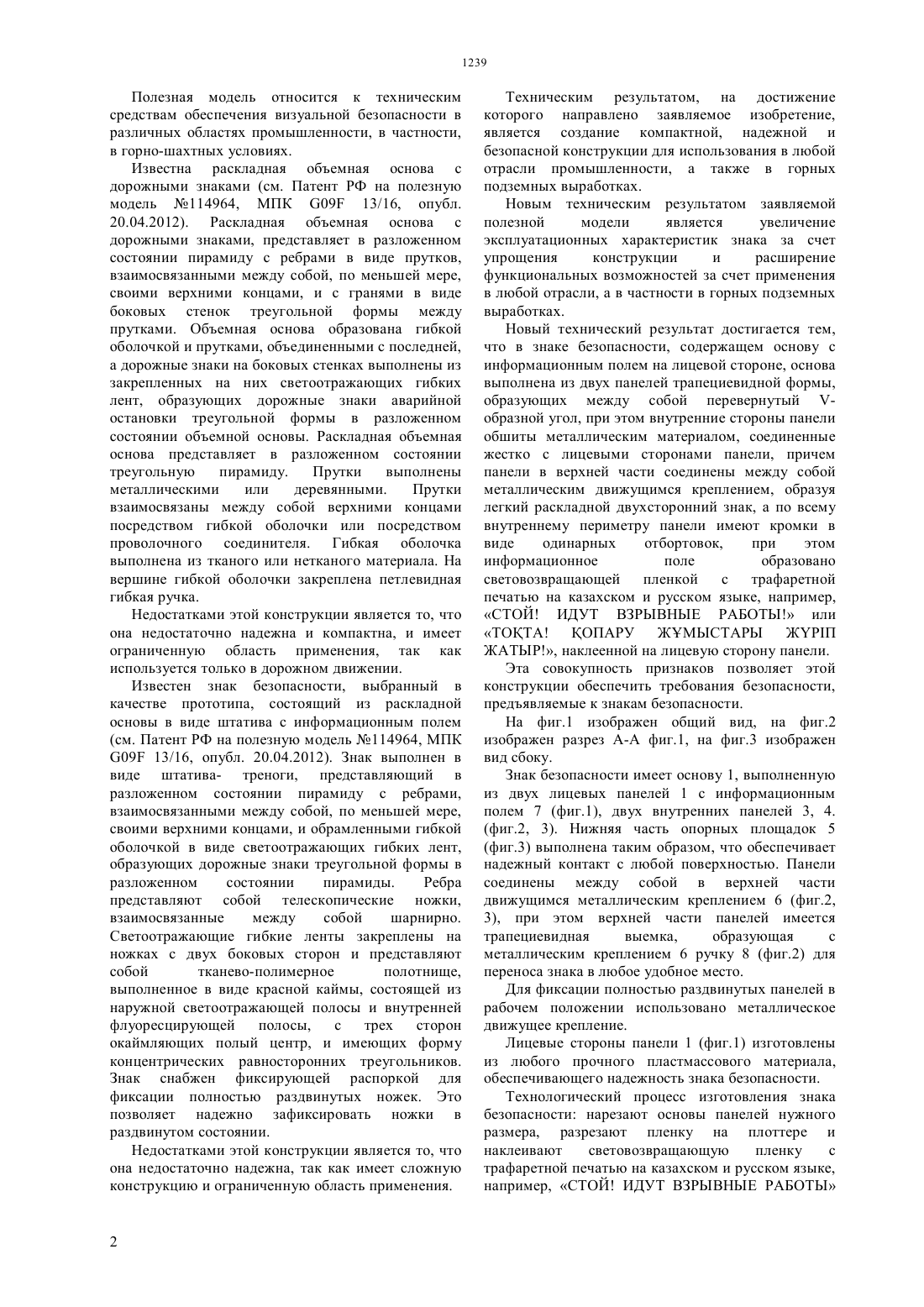

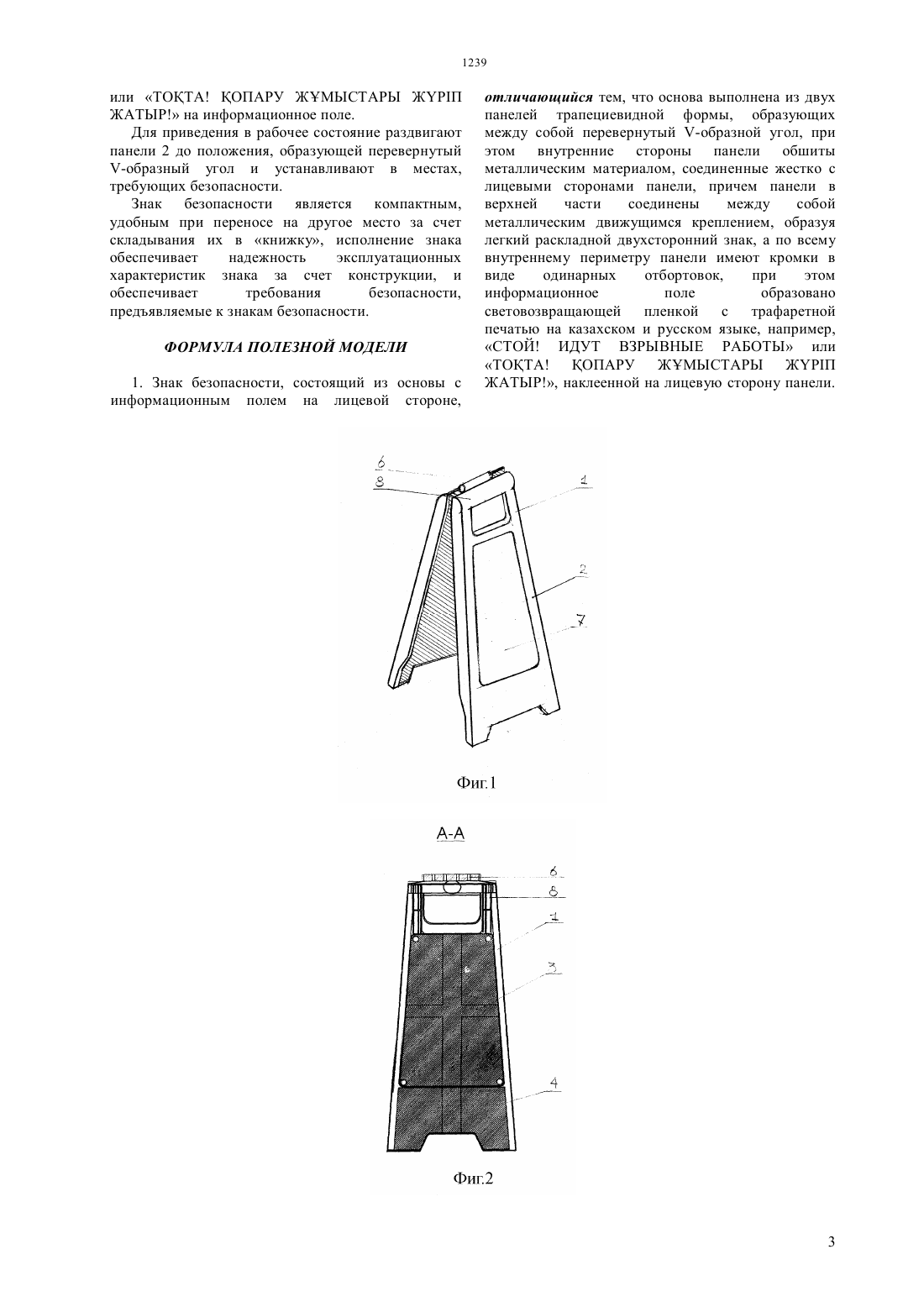

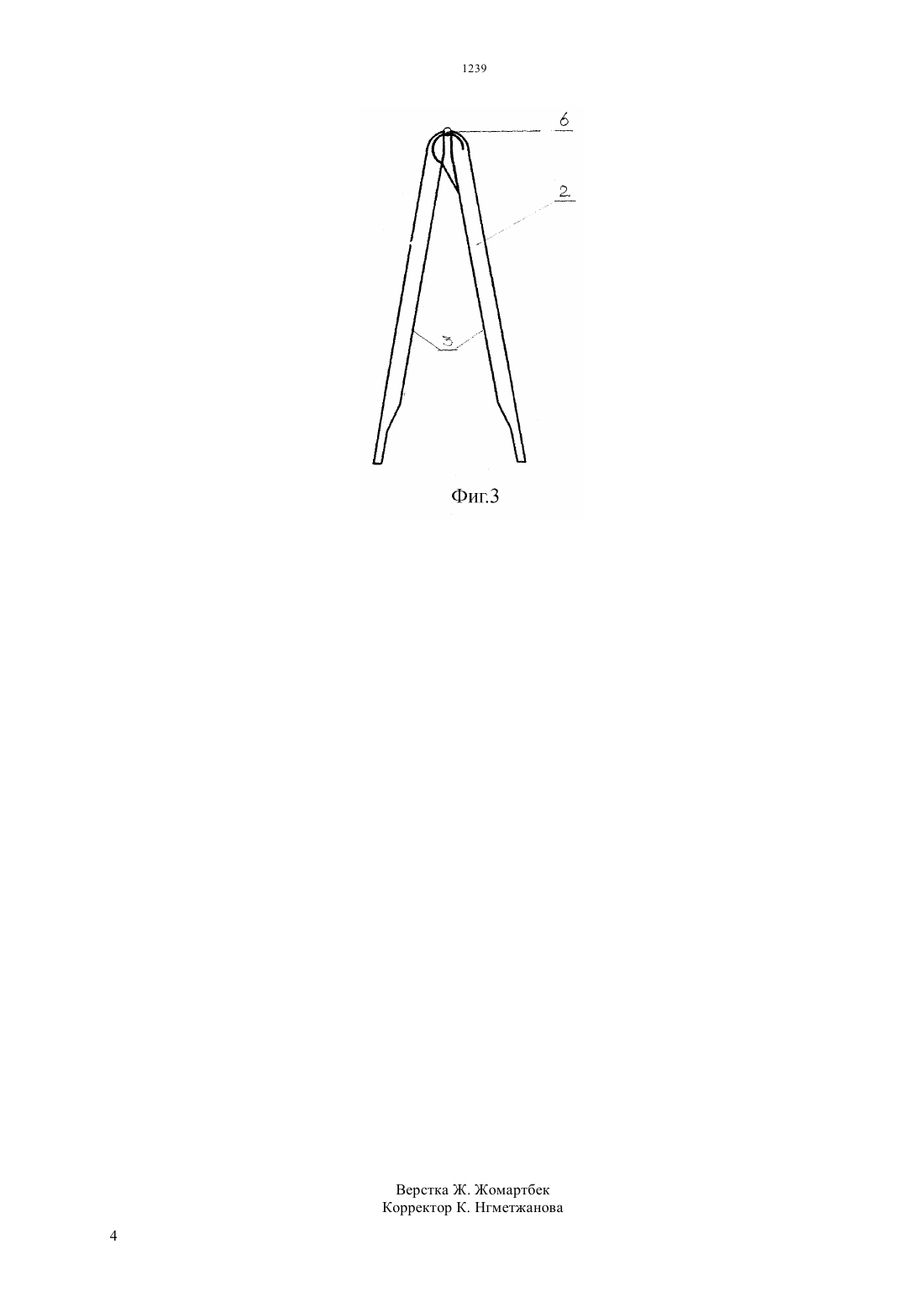

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(фиг.2, 3). Нижняя часть опорных площадок 5(фиг.3) выполнена таким образом, что обеспечивает надежный контакт с любой поверхностью. Панели соединены между собой в верхней части движущимся металлическим креплением 6 (фиг.2,3), при этом верхней части панелей имеется трапециевидная выемка,образующая с металлическим креплением 6 ручку 8 (фиг.2) для переноса знака в любое удобное место. Для фиксации полностью раздвинутых панелей в рабочем положении использовано металлическое движущее крепление. Лицевые стороны панели 1 изготовлены из любого прочного пластмассового материала,обеспечивающего надежность знака безопасности. Технологический процесс изготовления знака безопасности марки КС нарезают основы панелей нужного размера, разрезают пленку на плоттере и наклеивают световозвращающую пленку с трафаретной печатью на казахском и русском языке, например, СТОЙ ИДУТ ВЗРЫВНЫЕ РАБОТЫ или ТОТА ОПАРУ ЖМЫСТАРЫ ЖРП ЖАТЫР на информационное поле.(57) Полезная модель относится к техническим средствам обеспечения визуальной безопасности в различных областях промышленности, в частности,в горно-шахтных условиях. Новым техническим результатом заявляемой полезной модели является увеличение эксплуатационных характеристик знака за счет упрощения конструкции и расширение функциональных возможностей за счет расширения области применения. На фиг.1 изображен общий вид, на фиг.2 изображен разрез А-А фиг.1, на фиг.3 изображен вид сбоку. Знак безопасности имеет основу 1, выполненную из двух лицевых панелей 1 с информационным полем 7 (фиг.1), двух внутренних панелей 3, 4. Полезная модель относится к техническим средствам обеспечения визуальной безопасности в различных областях промышленности, в частности,в горно-шахтных условиях. Известна раскладная объемная основа с дорожными знаками (см. Патент РФ на полезную модель 114964, МПК 09 13/16, опубл. 20.04.2012). Раскладная объемная основа с дорожными знаками, представляет в разложенном состоянии пирамиду с ребрами в виде прутков,взаимосвязанными между собой, по меньшей мере,своими верхними концами, и с гранями в виде боковых стенок треугольной формы между прутками. Объемная основа образована гибкой оболочкой и прутками, объединенными с последней,а дорожные знаки на боковых стенках выполнены из закрепленных на них светоотражающих гибких лент, образующих дорожные знаки аварийной остановки треугольной формы в разложенном состоянии объемной основы. Раскладная объемная основа представляет в разложенном состоянии треугольную пирамиду. Прутки выполнены металлическими или деревянными. Прутки взаимосвязаны между собой верхними концами посредством гибкой оболочки или посредством проволочного соединителя. Гибкая оболочка выполнена из тканого или нетканого материала. На вершине гибкой оболочки закреплена петлевидная гибкая ручка. Недостатками этой конструкции является то, что она недостаточно надежна и компактна, и имеет ограниченную область применения, так как используется только в дорожном движении. Известен знак безопасности, выбранный в качестве прототипа, состоящий из раскладной основы в виде штатива с информационным полем(см. Патент РФ на полезную модель 114964, МПК 09 13/16, опубл. 20.04.2012). Знак выполнен в виде штатива- треноги, представляющий в разложенном состоянии пирамиду с ребрами,взаимосвязанными между собой, по меньшей мере,своими верхними концами, и обрамленными гибкой оболочкой в виде светоотражающих гибких лент,образующих дорожные знаки треугольной формы в разложенном состоянии пирамиды. Ребра представляют собой телескопические ножки,взаимосвязанные между собой шарнирно. Светоотражающие гибкие ленты закреплены на ножках с двух боковых сторон и представляют собой тканево-полимерное полотнище,выполненное в виде красной каймы, состоящей из наружной светоотражающей полосы и внутренней флуоресцирующей полосы, с трех сторон окаймляющих полый центр, и имеющих форму концентрических равносторонних треугольников. Знак снабжен фиксирующей распоркой для фиксации полностью раздвинутых ножек. Это позволяет надежно зафиксировать ножки в раздвинутом состоянии. Недостатками этой конструкции является то, что она недостаточно надежна, так как имеет сложную конструкцию и ограниченную область применения. Техническим результатом, на достижение которого направлено заявляемое изобретение,является создание компактной, надежной и безопасной конструкции для использования в любой отрасли промышленности, а также в горных подземных выработках. Новым техническим результатом заявляемой полезной модели является увеличение эксплуатационных характеристик знака за счет упрощения конструкции и расширение функциональных возможностей за счет применения в любой отрасли, а в частности в горных подземных выработках. Новый технический результат достигается тем,что в знаке безопасности, содержащем основу с информационным полем на лицевой стороне, основа выполнена из двух панелей трапециевидной формы,образующих между собой перевернутый образной угол, при этом внутренние стороны панели обшиты металлическим материалом, соединенные жестко с лицевыми сторонами панели, причем панели в верхней части соединены между собой металлическим движущимся креплением, образуя легкий раскладной двухсторонний знак, а по всему внутреннему периметру панели имеют кромки в виде одинарных отбортовок,при этом информационное поле образовано световозвращающей пленкой с трафаретной печатью на казахском и русском языке, например,СТОЙ ИДУТ ВЗРЫВНЫЕ РАБОТЫ или ТОТА ОПАРУ ЖМЫСТАРЫ ЖРП ЖАТЫР, наклеенной на лицевую сторону панели. Эта совокупность признаков позволяет этой конструкции обеспечить требования безопасности,предъявляемые к знакам безопасности. На фиг.1 изображен общий вид, на фиг.2 изображен разрез А-А фиг.1, на фиг.3 изображен вид сбоку. Знак безопасности имеет основу 1, выполненную из двух лицевых панелей 1 с информационным полем 7 (фиг.1), двух внутренних панелей 3, 4.(фиг.2, 3). Нижняя часть опорных площадок 5(фиг.3) выполнена таким образом, что обеспечивает надежный контакт с любой поверхностью. Панели соединены между собой в верхней части движущимся металлическим креплением 6 (фиг.2,3), при этом верхней части панелей имеется трапециевидная выемка,образующая с металлическим креплением 6 ручку 8 (фиг.2) для переноса знака в любое удобное место. Для фиксации полностью раздвинутых панелей в рабочем положении использовано металлическое движущее крепление. Лицевые стороны панели 1 (фиг.1) изготовлены из любого прочного пластмассового материала,обеспечивающего надежность знака безопасности. Технологический процесс изготовления знака безопасности нарезают основы панелей нужного размера, разрезают пленку на плоттере и наклеивают световозвращающую пленку с трафаретной печатью на казахском и русском языке,например, СТОЙ ИДУТ ВЗРЫВНЫЕ РАБОТЫ или ТОТА ОПАРУ ЖМЫСТАРЫ ЖРП ЖАТЫР на информационное поле. Для приведения в рабочее состояние раздвигают панели 2 до положения, образующей перевернутый-образный угол и устанавливают в местах,требующих безопасности. Знак безопасности является компактным,удобным при переносе на другое место за счет складывания их в книжку, исполнение знака обеспечивает надежность эксплуатационных характеристик знака за счет конструкции, и обеспечивает требования безопасности,предъявляемые к знакам безопасности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Знак безопасности, состоящий из основы с информационным полем на лицевой стороне, отличающийся тем, что основа выполнена из двух панелей трапециевидной формы, образующих между собой перевернутый -образной угол, при этом внутренние стороны панели обшиты металлическим материалом, соединенные жестко с лицевыми сторонами панели, причем панели в верхней части соединены между собой металлическим движущимся креплением, образуя легкий раскладной двухсторонний знак, а по всему внутреннему периметру панели имеют кромки в виде одинарных отбортовок,при этом информационное поле образовано световозвращающей пленкой с трафаретной печатью на казахском и русском языке, например,СТОЙ ИДУТ ВЗРЫВНЫЕ РАБОТЫ или ТОТА ОПАРУ ЖМЫСТАРЫ ЖРП ЖАТЫР, наклеенной на лицевую сторону панели.
