Информационно-предупредительный знак

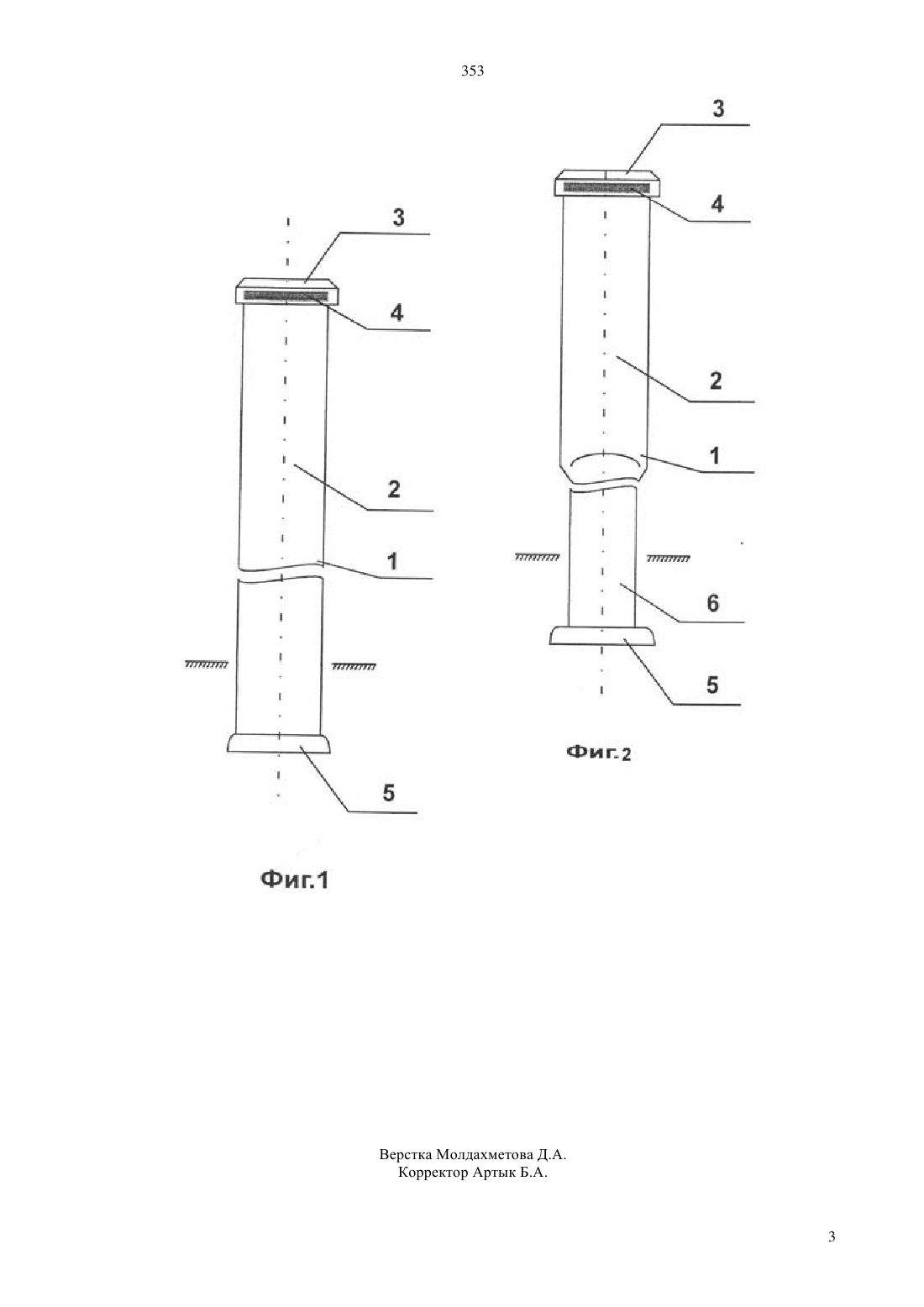

(51) 01 9/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ обозначения объектов повышенной опасности. Информационно - предупредительный знак состоит из столбика с информационной надписью. Столбик выполнен пустотелым граненого профиля из пластмассы, сверху столбик закрыт крышкой, на гранях которой могут крепиться светоотражающие пластины, в нижней части столбика выполнен раструб, а предупредительные надписи нанесены на гранях столбика. При этом столбик в нижней части может быть выполнен трубчатой формы. Применение предложенного знака позволит,благодаря уменьшению массы знака, уменьшить себестоимость и трудоемкость его изготовления,уменьшить затраты на обслуживание,транспортирование и установление.(76) Поплавский Эдуард Казимирович , Поплавский Вадим Эдуардович(56) Правила технической эксплуатации магистральной и внутризоновой первичных сетей ЕАСС.М. Радио связь. 1987. с.12-13, 14-15(57) Полезная модель применяется для определения точного местонахождения подземных кабелей и сооружений кабельных линий, подземных газо - и нефтепроводов, автомагистралей, а также для 353 Полезная модель применяется для определения точного местонахождения подземных кабелей и сооружений кабельных линий, подземных газо - и нефтепроводов, автомагистралей, а также для обозначения объектов повышенной опасности. Известен предупредительный типовой знак в виде железобетонного столбика с конькоподобной верхней частью, размещенный на железобетонной плите с отверстием, и нижним концом погруженный в землю, а на гранях столбика нанесены информационные надписи 1. Недостатком данной конструкции знака есть большая масса,трудоемкость его изготовления, транспортирования,сложность установки. Задача полезной модели состоит в уменьшении массы знака, расширении угла доступа к информации, упрощении транспортирования и установления. Поставленная задана достигается тем, что в информационнопредупредительном знаке,который состоит из столбика граненного профиля с информационной надписью на гранях, столбик выполнен пустотелым из полимерного материала,сверху столбик закрыт крышкой, на гранях которой крепятся светоотражающие пластины, в нижней части столбика выполнен раструб, столбик в нижней части может быть выполнен трубчатой формы или повторяет форму столбика. Выполнение знака пустотелым позволило значительно уменьшить его массу, граненная поверхность дала возможность увеличить площадь для нанесения информации и улучшить ее обзор. Оснащение верхней части столбика знака крышкой с светоотражающими пластинами сделало его заметным в темноте. Раструб в нижней части столбика не дает возможности вытянуть его из земли, а наличие нижней части в виде трубы позволит устанавливать знак на существующих выходах трубопроводов или других коммуникаций и облегчает установление на поверхности грунту и укрепляет его на слом. На фиг. 1 показан общий вид знака граненного по всей длине, на фиг.2 - граненный знак с нижней частью трубчатой формы. Информационно-предупредительный знак состоит из пустотелого граненного столбика 1 с зонами размещения информационных надписей 2, в верхний части столбик закрыт крышкой 3, на гранях которой прикреплены светоотражающие пластины 4, в нижний части столбика 1 устроен раструб(запорное устройство) 5, часть длины столбика выполнена в виде трубы 6. Знак изготовляется из полимерного материала. Профили граней выполняют методом прессования,екструзии или формовки. Информационные надписи наносятся стойкими к климатическим влияниям красками. Знаки устанавливают а грунт на необходимую глубину с помощью специального ручного сверла. При установлении знака на трудных грунтах (сдвиг, плавуны, болото) столбик может быть усилен - заполнен керамзито-бетонною смесью или армирован вставкой из твердых пород древесины. Применение предложенного знака позволит,благодаря уменьшению массы знака, уменьшить себестоимость и трудоемкость его изготовления,уменьшить затраты на обслуживание, транспортирование и установление. Знак пригодный для изготовления промышленным способом, может быть многократно воспроизведен в условиях современного производства, при его изготовлении используется специальное оснащение и оборудование, которое есть ноу-хау в производстве информационно-предупредительных знаков. Источник информации. 1. Правила технической эксплуатации магистральной и внутризоновых первичных сетей ЕАСС.М. Радио связь. - 1987.-с. 12-13, с. 14-15. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Информационно-предупредительный знак,который состоит из столбика граненного профиля с информационной надписью на гранях, отличающийся тем, что столбик выполнен пустотелым из полимерного материала, сверху столбик закрыт крышкой,на гранях которой крепятся светоотражающие пластины, в нижней части столбика выполнен раструб. 2. Знак по п.1, отличающийся тем, что столбик в нижней части выполнен трубчатой формы или повторяет форму столбика.
