Станок для работы с крупным рогатым скотом “АЗАТ” (варианты)

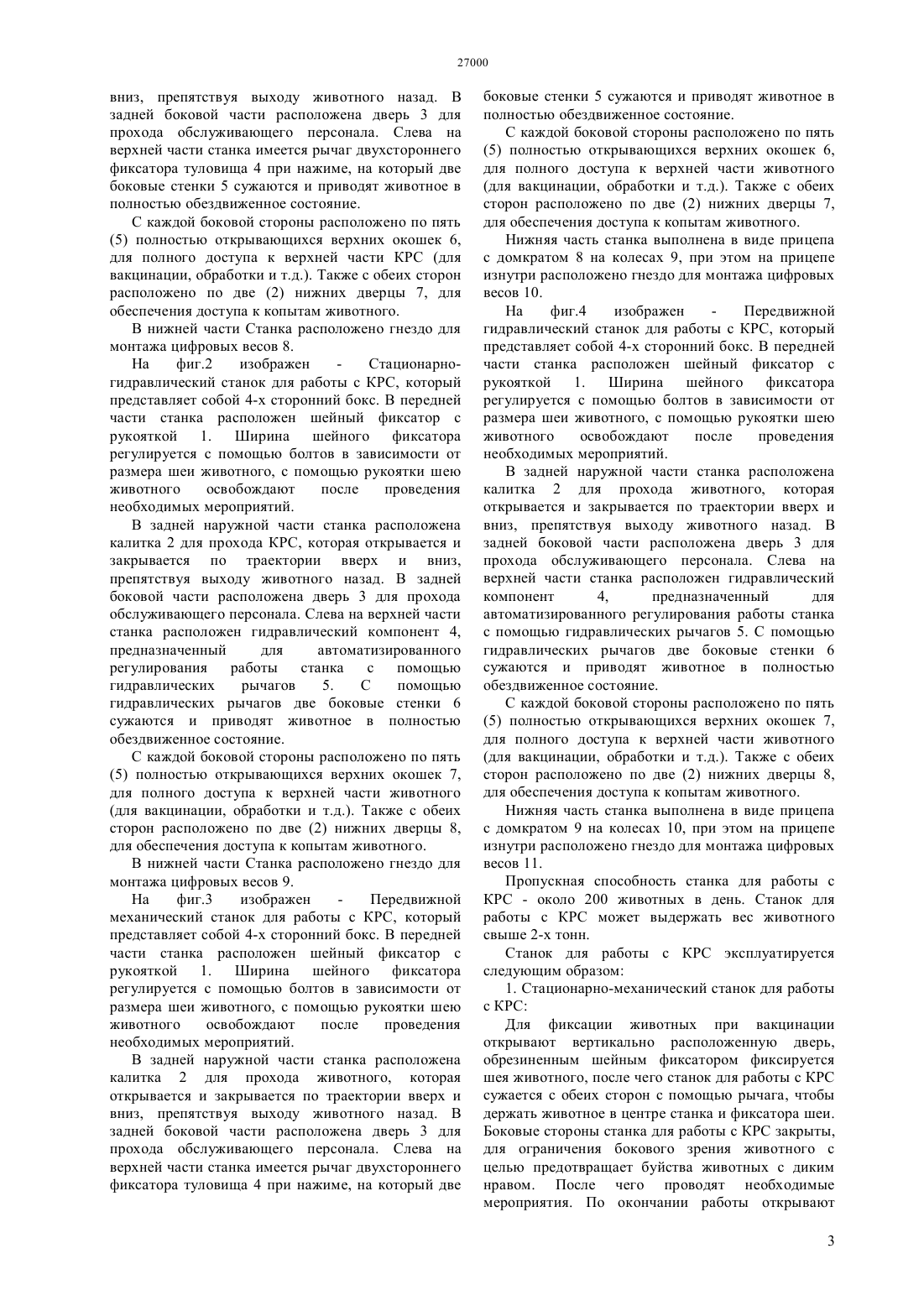

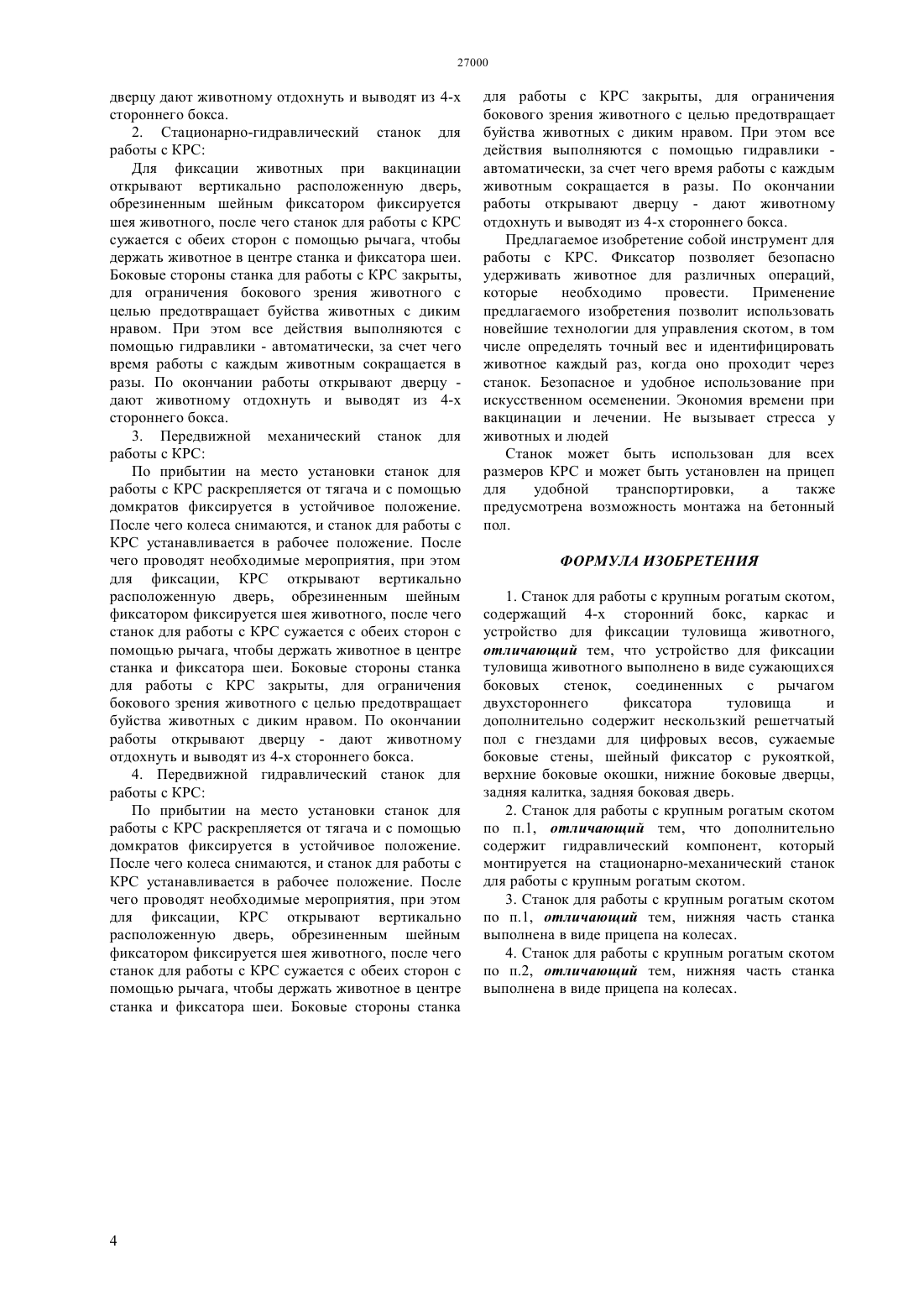

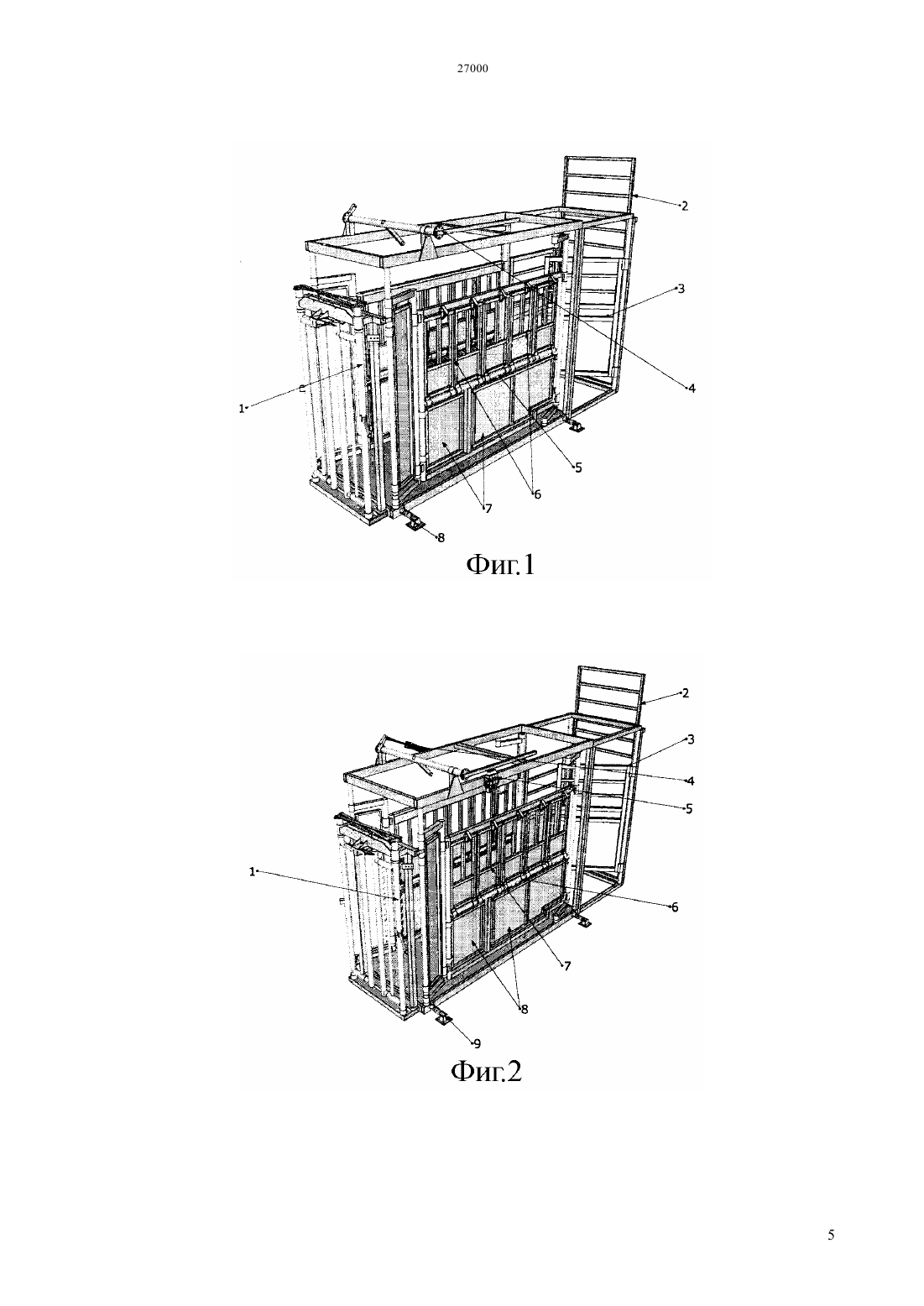

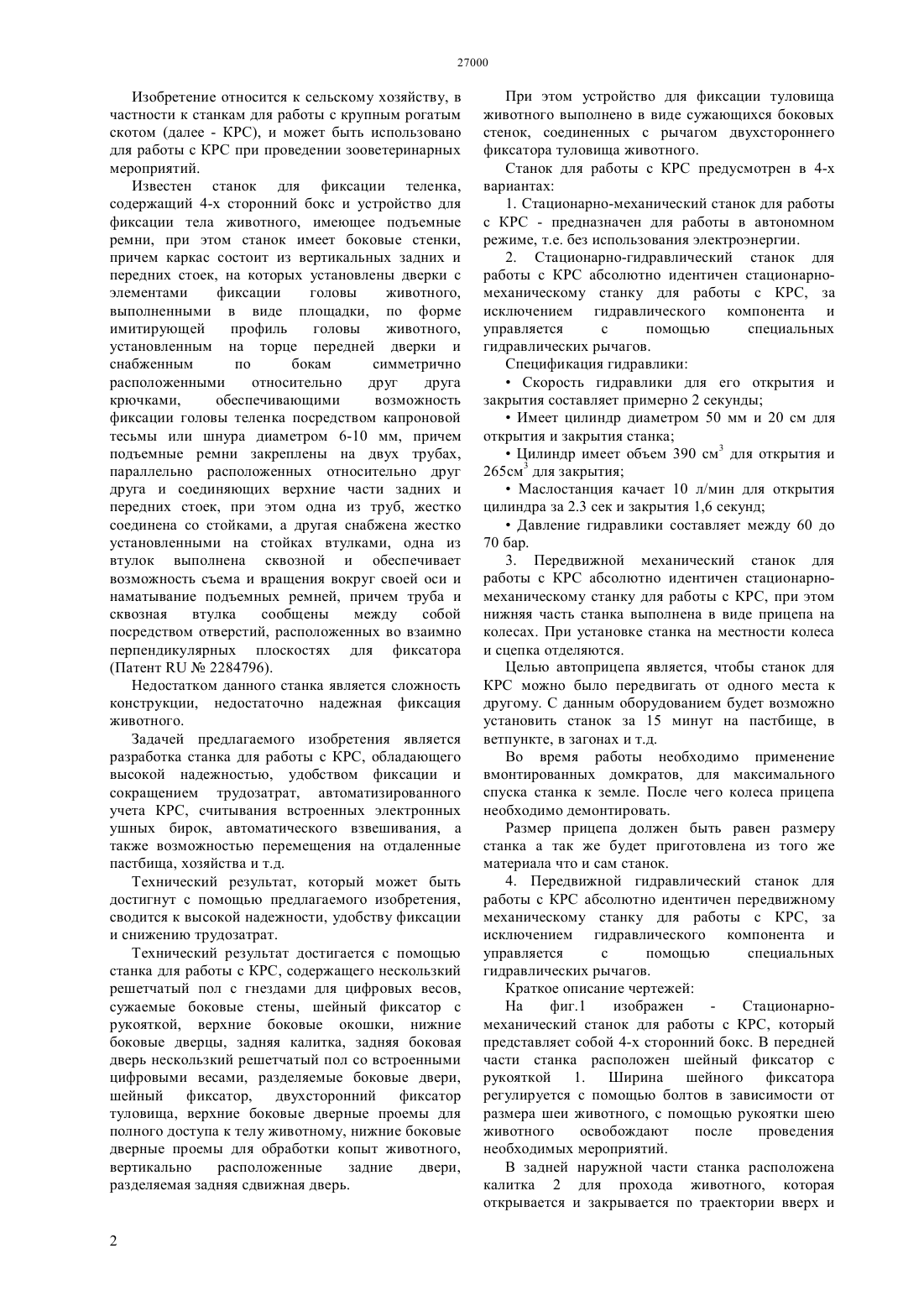

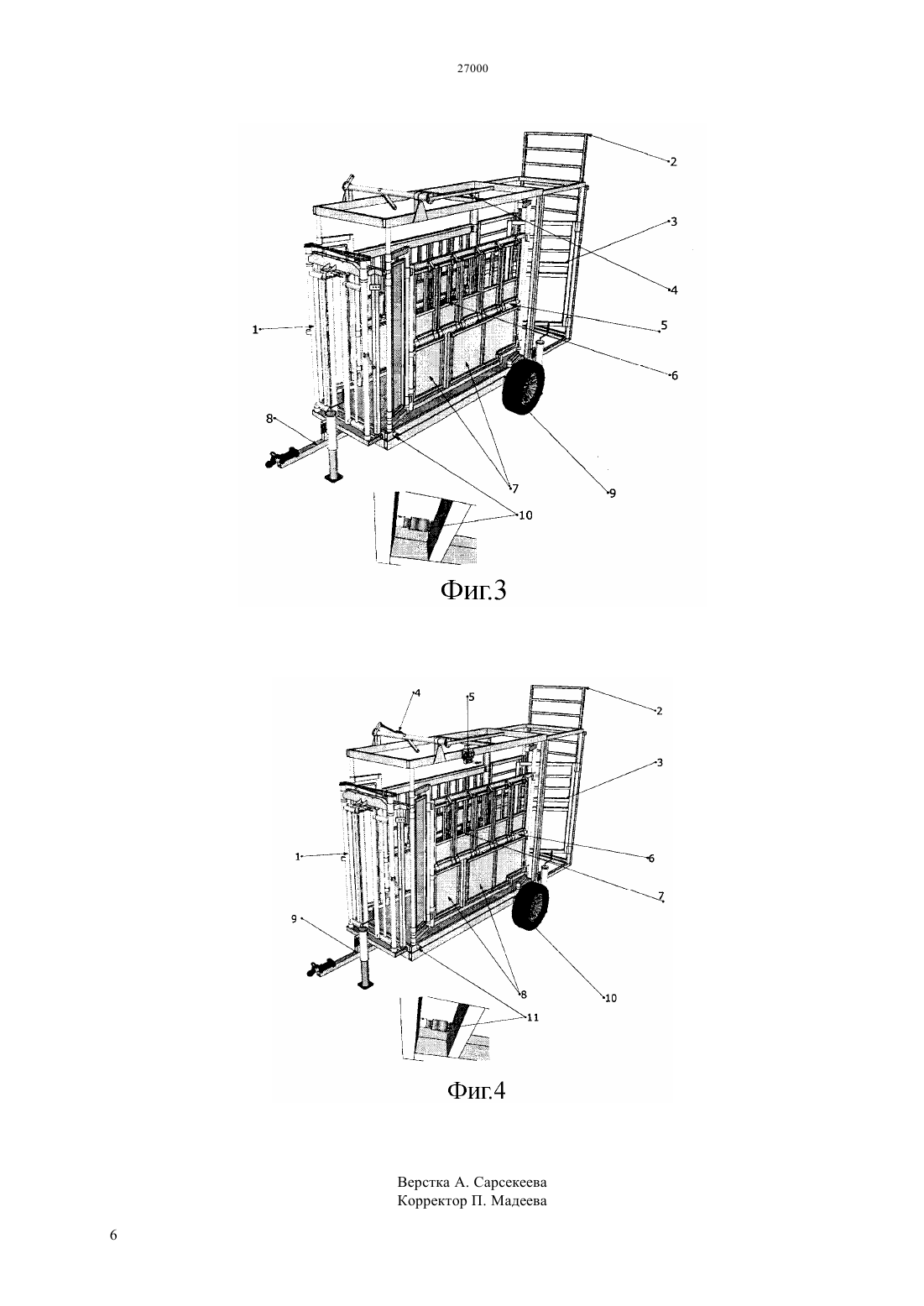

(51) 61 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат, который может быть достигнут с помощью предлагаемого изобретения,сводится к высокой надежности, удобству фиксации и снижению трудозатрат. Предлагаемое изобретение собой мощный инструмент для работы с КРС. Фиксатор позволяет безопасно удерживать животное для различных операций,которые необходимо провести. Применение предлагаемого изобретения позволит использовать новейшие технологии для управления скотом, в том числе определять точный вес и идентифицировать животное каждый раз, когда оно проходит через станок. Безопасное и удобное использование при искусственном осеменении. Экономия времени при вакцинации и лечении. Не вызывает стресса у животных и людей Станок может быть использован для всех размеров КРС и может быть установлен на прицеп для удобной транспортировки,а также предусмотрена возможность монтажа на бетонный пол.(54) СТАНОК ДЛЯ РАБОТЫ С КРУПНЫМ РОГАТЫМ СКОТОМ АЗАТ (ВАРИАНТЫ)(57) Изобретение относится к сельскому хозяйству,в частности к станкам для работы с крупным рогатым скотом (далее - КРС), и может быть использовано для работы с КРС при проведении зооветеринарных мероприятий. Задачей предлагаемого изобретения является разработка станка для работы с КРС, обладающего высокой надежностью, удобством фиксации и сокращением трудозатрат, а также возможностью перемещения на отдаленные пастбища, хозяйства и т.д. Изобретение относится к сельскому хозяйству, в частности к станкам для работы с крупным рогатым скотом (далее - КРС), и может быть использовано для работы с КРС при проведении зооветеринарных мероприятий. Известен станок для фиксации теленка,содержащий 4-х сторонний бокс и устройство для фиксации тела животного, имеющее подъемные ремни, при этом станок имеет боковые стенки,причем каркас состоит из вертикальных задних и передних стоек, на которых установлены дверки с элементами фиксации головы животного,выполненными в виде площадки, по форме имитирующей профиль головы животного,установленным на торце передней дверки и снабженным по бокам симметрично расположенными относительно друг друга крючками,обеспечивающими возможность фиксации головы теленка посредством капроновой тесьмы или шнура диаметром 6-10 мм, причем подъемные ремни закреплены на двух трубах,параллельно расположенных относительно друг друга и соединяющих верхние части задних и передних стоек, при этом одна из труб, жестко соединена со стойками, а другая снабжена жестко установленными на стойках втулками, одна из втулок выполнена сквозной и обеспечивает возможность съема и вращения вокруг своей оси и наматывание подъемных ремней, причем труба и сквозная втулка сообщены между собой посредством отверстий, расположенных во взаимно перпендикулярных плоскостях для фиксатора(Патент 2284796). Недостатком данного станка является сложность конструкции, недостаточно надежная фиксация животного. Задачей предлагаемого изобретения является разработка станка для работы с КРС, обладающего высокой надежностью, удобством фиксации и сокращением трудозатрат, автоматизированного учета КРС, считывания встроенных электронных ушных бирок, автоматического взвешивания, а также возможностью перемещения на отдаленные пастбища, хозяйства и т.д. Технический результат, который может быть достигнут с помощью предлагаемого изобретения,сводится к высокой надежности, удобству фиксации и снижению трудозатрат. Технический результат достигается с помощью станка для работы с КРС, содержащего нескользкий решетчатый пол с гнездами для цифровых весов,сужаемые боковые стены, шейный фиксатор с рукояткой, верхние боковые окошки, нижние боковые дверцы, задняя калитка, задняя боковая дверь нескользкий решетчатый пол со встроенными цифровыми весами, разделяемые боковые двери,шейный фиксатор, двухсторонний фиксатор туловища, верхние боковые дверные проемы для полного доступа к телу животному, нижние боковые дверные проемы для обработки копыт животного,вертикально расположенные задние двери,разделяемая задняя сдвижная дверь. 2 При этом устройство для фиксации туловища животного выполнено в виде сужающихся боковых стенок, соединенных с рычагом двухстороннего фиксатора туловища животного. Станок для работы с КРС предусмотрен в 4-х вариантах 1. Стационарно-механический станок для работы с КРС - предназначен для работы в автономном режиме, т.е. без использования электроэнергии. 2. Стационарно-гидравлический станок для работы с КРС абсолютно идентичен стационарномеханическому станку для работы с КРС, за исключением гидравлического компонента и управляется с помощью специальных гидравлических рычагов. Спецификация гидравликиСкорость гидравлики для его открытия и закрытия составляет примерно 2 секундыИмеет цилиндр диаметром 50 мм и 20 см для открытия и закрытия станкаЦилиндр имеет объем 390 см 3 для открытия и 265 см 3 для закрытияМаслостанция качает 10 л/мин для открытия цилиндра за 2.3 сек и закрытия 1,6 секундДавление гидравлики составляет между 60 до 70 бар. 3. Передвижной механический станок для работы с КРС абсолютно идентичен стационарномеханическому станку для работы с КРС, при этом нижняя часть станка выполнена в виде прицепа на колесах. При установке станка на местности колеса и сцепка отделяются. Целью автоприцепа является, чтобы станок для КРС можно было передвигать от одного места к другому. С данным оборудованием будет возможно установить станок за 15 минут на пастбище, в ветпункте, в загонах и т.д. Во время работы необходимо применение вмонтированных домкратов, для максимального спуска станка к земле. После чего колеса прицепа необходимо демонтировать. Размер прицепа должен быть равен размеру станка а так же будет приготовлена из того же материала что и сам станок. 4. Передвижной гидравлический станок для работы с КРС абсолютно идентичен передвижному механическому станку для работы с КРС, за исключением гидравлического компонента и управляется с помощью специальных гидравлических рычагов. Краткое описание чертежей На фиг.1 изображен Стационарномеханический станок для работы с КРС, который представляет собой 4-х сторонний бокс. В передней части станка расположен шейный фиксатор с рукояткой 1. Ширина шейного фиксатора регулируется с помощью болтов в зависимости от размера шеи животного, с помощью рукоятки шею животного освобождают после проведения необходимых мероприятий. В задней наружной части станка расположена калитка 2 для прохода животного, которая открывается и закрывается по траектории вверх и вниз, препятствуя выходу животного назад. В задней боковой части расположена дверь 3 для прохода обслуживающего персонала. Слева на верхней части станка имеется рычаг двухстороннего фиксатора туловища 4 при нажиме, на который две боковые стенки 5 сужаются и приводят животное в полностью обездвиженное состояние. С каждой боковой стороны расположено по пять(5) полностью открывающихся верхних окошек 6,для полного доступа к верхней части КРС (для вакцинации, обработки и т.д.). Также с обеих сторон расположено по две (2) нижних дверцы 7, для обеспечения доступа к копытам животного. В нижней части Станка расположено гнездо для монтажа цифровых весов 8. На фиг.2 изображен Стационарногидравлический станок для работы с КРС, который представляет собой 4-х сторонний бокс. В передней части станка расположен шейный фиксатор с рукояткой 1. Ширина шейного фиксатора регулируется с помощью болтов в зависимости от размера шеи животного, с помощью рукоятки шею животного освобождают после проведения необходимых мероприятий. В задней наружной части станка расположена калитка 2 для прохода КРС, которая открывается и закрывается по траектории вверх и вниз,препятствуя выходу животного назад. В задней боковой части расположена дверь 3 для прохода обслуживающего персонала. Слева на верхней части станка расположен гидравлический компонент 4,предназначенный для автоматизированного регулирования работы станка с помощью гидравлических рычагов 5. С помощью гидравлических рычагов две боковые стенки 6 сужаются и приводят животное в полностью обездвиженное состояние. С каждой боковой стороны расположено по пять(5) полностью открывающихся верхних окошек 7,для полного доступа к верхней части животного(для вакцинации, обработки и т.д.). Также с обеих сторон расположено по две (2) нижних дверцы 8,для обеспечения доступа к копытам животного. В нижней части Станка расположено гнездо для монтажа цифровых весов 9. На фиг.3 изображен Передвижной механический станок для работы с КРС, который представляет собой 4-х сторонний бокс. В передней части станка расположен шейный фиксатор с рукояткой 1. Ширина шейного фиксатора регулируется с помощью болтов в зависимости от размера шеи животного, с помощью рукоятки шею животного освобождают после проведения необходимых мероприятий. В задней наружной части станка расположена калитка 2 для прохода животного, которая открывается и закрывается по траектории вверх и вниз, препятствуя выходу животного назад. В задней боковой части расположена дверь 3 для прохода обслуживающего персонала. Слева на верхней части станка имеется рычаг двухстороннего фиксатора туловища 4 при нажиме, на который две боковые стенки 5 сужаются и приводят животное в полностью обездвиженное состояние. С каждой боковой стороны расположено по пять(5) полностью открывающихся верхних окошек 6,для полного доступа к верхней части животного(для вакцинации, обработки и т.д.). Также с обеих сторон расположено по две (2) нижних дверцы 7,для обеспечения доступа к копытам животного. Нижняя часть станка выполнена в виде прицепа с домкратом 8 на колесах 9, при этом на прицепе изнутри расположено гнездо для монтажа цифровых весов 10. На фиг.4 изображен Передвижной гидравлический станок для работы с КРС, который представляет собой 4-х сторонний бокс. В передней части станка расположен шейный фиксатор с рукояткой 1. Ширина шейного фиксатора регулируется с помощью болтов в зависимости от размера шеи животного, с помощью рукоятки шею животного освобождают после проведения необходимых мероприятий. В задней наружной части станка расположена калитка 2 для прохода животного, которая открывается и закрывается по траектории вверх и вниз, препятствуя выходу животного назад. В задней боковой части расположена дверь 3 для прохода обслуживающего персонала. Слева на верхней части станка расположен гидравлический компонент 4,предназначенный для автоматизированного регулирования работы станка с помощью гидравлических рычагов 5. С помощью гидравлических рычагов две боковые стенки 6 сужаются и приводят животное в полностью обездвиженное состояние. С каждой боковой стороны расположено по пять(5) полностью открывающихся верхних окошек 7,для полного доступа к верхней части животного(для вакцинации, обработки и т.д.). Также с обеих сторон расположено по две (2) нижних дверцы 8,для обеспечения доступа к копытам животного. Нижняя часть станка выполнена в виде прицепа с домкратом 9 на колесах 10, при этом на прицепе изнутри расположено гнездо для монтажа цифровых весов 11. Пропускная способность станка для работы с КРС - около 200 животных в день. Станок для работы с КРС может выдержать вес животного свыше 2-х тонн. Станок для работы с КРС эксплуатируется следующим образом 1. Стационарно-механический станок для работы с КРС Для фиксации животных при вакцинации открывают вертикально расположенную дверь,обрезиненным шейным фиксатором фиксируется шея животного, после чего станок для работы с КРС сужается с обеих сторон с помощью рычага, чтобы держать животное в центре станка и фиксатора шеи. Боковые стороны станка для работы с КРС закрыты,для ограничения бокового зрения животного с целью предотвращает буйства животных с диким нравом. После чего проводят необходимые мероприятия. По окончании работы открывают 3 дверцу дают животному отдохнуть и выводят из 4-х стороннего бокса. 2. Стационарно-гидравлический станок для работы с КРС Для фиксации животных при вакцинации открывают вертикально расположенную дверь,обрезиненным шейным фиксатором фиксируется шея животного, после чего станок для работы с КРС сужается с обеих сторон с помощью рычага, чтобы держать животное в центре станка и фиксатора шеи. Боковые стороны станка для работы с КРС закрыты,для ограничения бокового зрения животного с целью предотвращает буйства животных с диким нравом. При этом все действия выполняются с помощью гидравлики - автоматически, за счет чего время работы с каждым животным сокращается в разы. По окончании работы открывают дверцу дают животному отдохнуть и выводят из 4-х стороннего бокса. 3. Передвижной механический станок для работы с КРС По прибытии на место установки станок для работы с КРС раскрепляется от тягача и с помощью домкратов фиксируется в устойчивое положение. После чего колеса снимаются, и станок для работы с КРС устанавливается в рабочее положение. После чего проводят необходимые мероприятия, при этом для фиксации, КРС открывают вертикально расположенную дверь, обрезиненным шейным фиксатором фиксируется шея животного, после чего станок для работы с КРС сужается с обеих сторон с помощью рычага, чтобы держать животное в центре станка и фиксатора шеи. Боковые стороны станка для работы с КРС закрыты, для ограничения бокового зрения животного с целью предотвращает буйства животных с диким нравом. По окончании работы открывают дверцу - дают животному отдохнуть и выводят из 4-х стороннего бокса. 4. Передвижной гидравлический станок для работы с КРС По прибытии на место установки станок для работы с КРС раскрепляется от тягача и с помощью домкратов фиксируется в устойчивое положение. После чего колеса снимаются, и станок для работы с КРС устанавливается в рабочее положение. После чего проводят необходимые мероприятия, при этом для фиксации, КРС открывают вертикально расположенную дверь, обрезиненным шейным фиксатором фиксируется шея животного, после чего станок для работы с КРС сужается с обеих сторон с помощью рычага, чтобы держать животное в центре станка и фиксатора шеи. Боковые стороны станка для работы с КРС закрыты, для ограничения бокового зрения животного с целью предотвращает буйства животных с диким нравом. При этом все действия выполняются с помощью гидравлики автоматически, за счет чего время работы с каждым животным сокращается в разы. По окончании работы открывают дверцу - дают животному отдохнуть и выводят из 4-х стороннего бокса. Предлагаемое изобретение собой инструмент для работы с КРС. Фиксатор позволяет безопасно удерживать животное для различных операций,которые необходимо провести. Применение предлагаемого изобретения позволит использовать новейшие технологии для управления скотом, в том числе определять точный вес и идентифицировать животное каждый раз, когда оно проходит через станок. Безопасное и удобное использование при искусственном осеменении. Экономия времени при вакцинации и лечении. Не вызывает стресса у животных и людей Станок может быть использован для всех размеров КРС и может быть установлен на прицеп для удобной транспортировки,а также предусмотрена возможность монтажа на бетонный пол. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Станок для работы с крупным рогатым скотом,содержащий 4-х сторонний бокс, каркас и устройство для фиксации туловища животного,отличающий тем, что устройство для фиксации туловища животного выполнено в виде сужающихся боковых стенок,соединенных с рычагом двухстороннего фиксатора туловища и дополнительно содержит нескользкий решетчатый пол с гнездами для цифровых весов, сужаемые боковые стены, шейный фиксатор с рукояткой,верхние боковые окошки, нижние боковые дверцы,задняя калитка, задняя боковая дверь. 2. Станок для работы с крупным рогатым скотом по п.1, отличающий тем, что дополнительно содержит гидравлический компонент, который монтируется на стационарно-механический станок для работы с крупным рогатым скотом. 3. Станок для работы с крупным рогатым скотом по п.1, отличающий тем, нижняя часть станка выполнена в виде прицепа на колесах. 4. Станок для работы с крупным рогатым скотом по п.2, отличающий тем, нижняя часть станка выполнена в виде прицепа на колесах.
