Станок для искусственного осеменения свиней

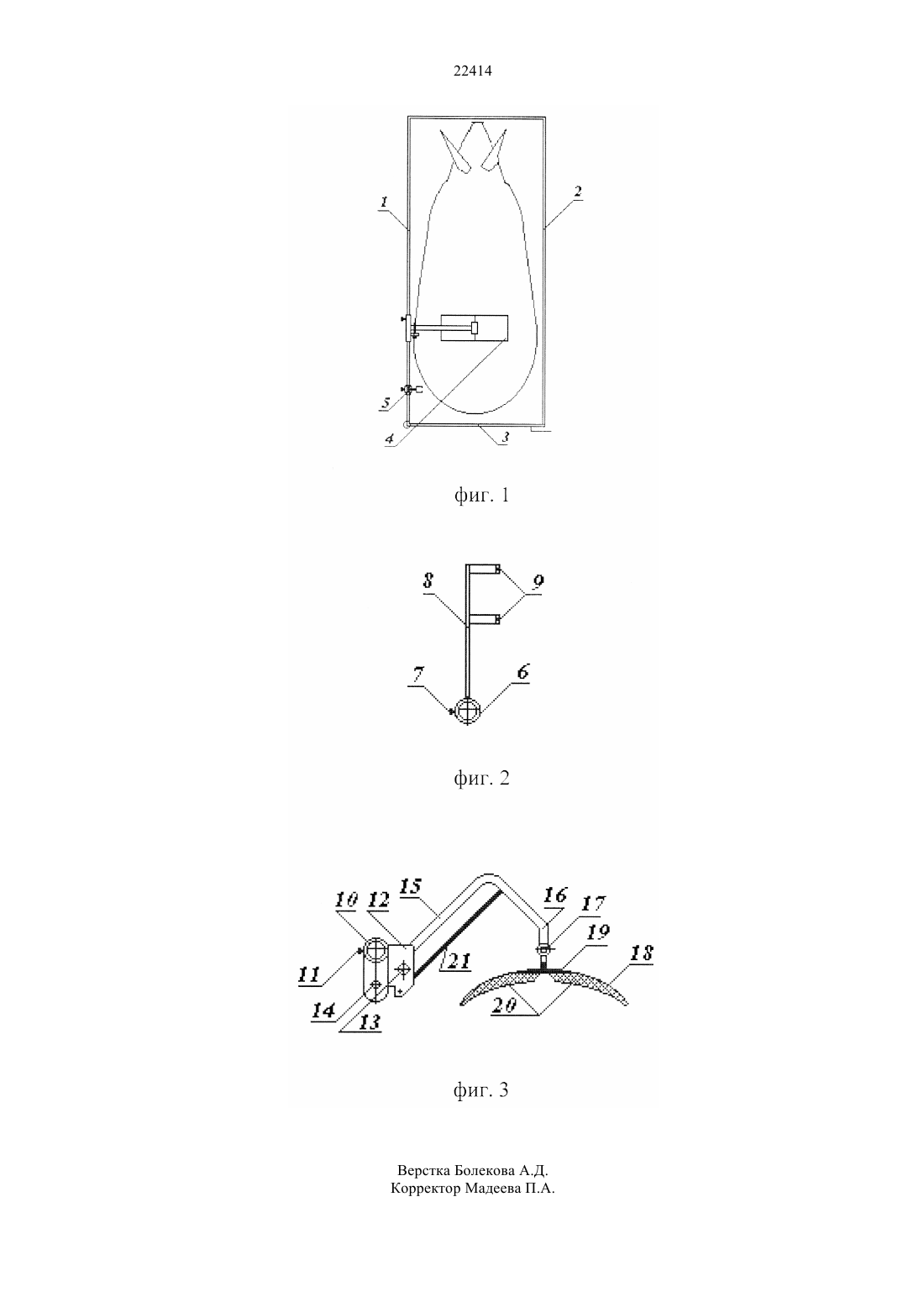

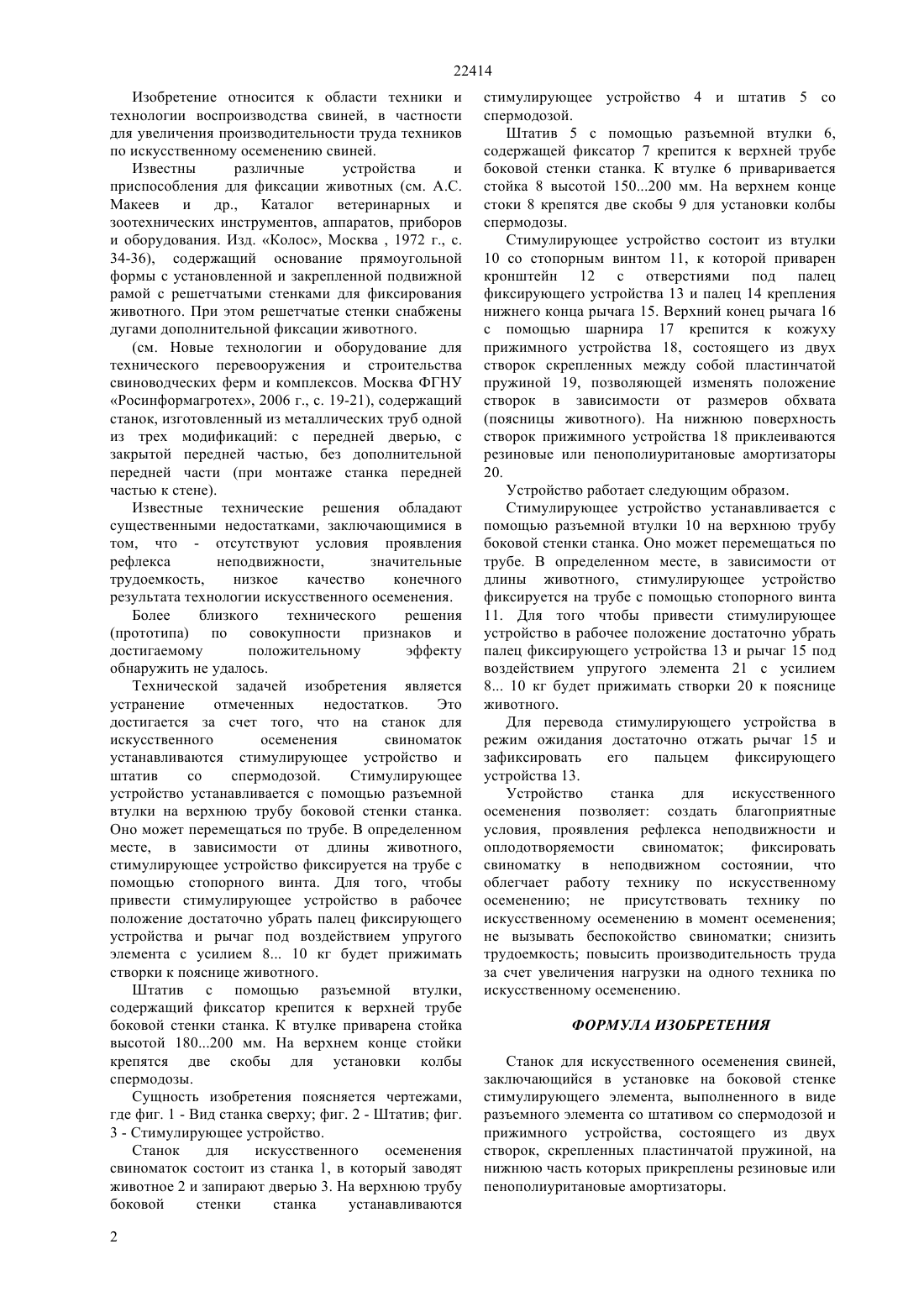

(51) 61 3/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является снижение трудоемкости, повышение качества конечного результата искусственного осеменения свиней, которая достигается за счет того, что на боковую стенку станка 1 устанавливается стимулирующее устройство 4 и штатив со спермодозой 5. Устройство позволяет создать благоприятные условия проявления рефлекса неподвижности,снизить трудоемкость,повысить производительность труда и качество выполнения технологии искусственного осеменения свиней.(72) Шуркин Алексей Иванович Приходько Александр Еремеевич(73) Акционерное общество Казахский агротехнический университет имени Сакена Сейфуллина(54) СТАНОК ДЛЯ ИСКУССТВЕННОГО ОСЕМЕНЕНИЯ СВИНЕЙ(57) Изобретение относится к области техники и технологии воспроизводства свиней, в частности для увеличения производительности труда техников для искусственного осеменения свиней. 22414 Изобретение относится к области техники и технологии воспроизводства свиней, в частности для увеличения производительности труда техников по искусственному осеменению свиней. Известны различные устройства и приспособления для фиксации животных (см. А.С. Макеев и др., Каталог ветеринарных и зоотехнических инструментов, аппаратов, приборов и оборудования. Изд. Колос, Москва , 1972 г., с. 34-36), содержащий основание прямоугольной формы с установленной и закрепленной подвижной рамой с решетчатыми стенками для фиксирования животного. При этом решетчатые стенки снабжены дугами дополнительной фиксации животного.(см. Новые технологии и оборудование для технического перевооружения и строительства свиноводческих ферм и комплексов. Москва ФГНУ Росинформагротех, 2006 г., с. 19-21), содержащий станок, изготовленный из металлических труб одной из трех модификаций с передней дверью, с закрытой передней частью, без дополнительной передней части (при монтаже станка передней частью к стене). Известные технические решения обладают существенными недостатками, заключающимися в том, что - отсутствуют условия проявления рефлекса неподвижности,значительные трудоемкость,низкое качество конечного результата технологии искусственного осеменения. Более близкого технического решения(прототипа) по совокупности признаков и достигаемому положительному эффекту обнаружить не удалось. Технической задачей изобретения является устранение отмеченных недостатков. Это достигается за счет того, что на станок для искусственного осеменения свиноматок устанавливаются стимулирующее устройство и штатив со спермодозой. Стимулирующее устройство устанавливается с помощью разъемной втулки на верхнюю трубу боковой стенки станка. Оно может перемещаться по трубе. В определенном месте, в зависимости от длины животного,стимулирующее устройство фиксируется на трубе с помощью стопорного винта. Для того, чтобы привести стимулирующее устройство в рабочее положение достаточно убрать палец фиксирующего устройства и рычаг под воздействием упругого элемента с усилием 8 10 кг будет прижимать створки к пояснице животного. Штатив с помощью разъемной втулки,содержащий фиксатор крепится к верхней трубе боковой стенки станка. К втулке приварена стойка высотой 180200 мм. На верхнем конце стойки крепятся две скобы для установки колбы спермодозы. Сущность изобретения поясняется чертежами,где фиг. 1 - Вид станка сверху фиг. 2 - Штатив фиг. 3 - Стимулирующее устройство. Станок для искусственного осеменения свиноматок состоит из станка 1, в который заводят животное 2 и запирают дверью 3. На верхнюю трубу боковой стенки станка устанавливаются 2 стимулирующее устройство 4 и штатив 5 со спермодозой. Штатив 5 с помощью разъемной втулки 6,содержащей фиксатор 7 крепится к верхней трубе боковой стенки станка. К втулке 6 приваривается стойка 8 высотой 150200 мм. На верхнем конце стоки 8 крепятся две скобы 9 для установки колбы спермодозы. Стимулирующее устройство состоит из втулки 10 со стопорным винтом 11, к которой приварен кронштейн 12 с отверстиями под палец фиксирующего устройства 13 и палец 14 крепления нижнего конца рычага 15. Верхний конец рычага 16 с помощью шарнира 17 крепится к кожуху прижимного устройства 18, состоящего из двух створок скрепленных между собой пластинчатой пружиной 19, позволяющей изменять положение створок в зависимости от размеров обхвата(поясницы животного). На нижнюю поверхность створок прижимного устройства 18 приклеиваются резиновые или пенополиуритановые амортизаторы 20. Устройство работает следующим образом. Стимулирующее устройство устанавливается с помощью разъемной втулки 10 на верхнюю трубу боковой стенки станка. Оно может перемещаться по трубе. В определенном месте, в зависимости от длины животного, стимулирующее устройство фиксируется на трубе с помощью стопорного винта 11. Для того чтобы привести стимулирующее устройство в рабочее положение достаточно убрать палец фиксирующего устройства 13 и рычаг 15 под воздействием упругого элемента 21 с усилием 8 10 кг будет прижимать створки 20 к пояснице животного. Для перевода стимулирующего устройства в режим ожидания достаточно отжать рычаг 15 и зафиксировать его пальцем фиксирующего устройства 13. Устройство станка для искусственного осеменения позволяет создать благоприятные условия, проявления рефлекса неподвижности и оплодотворяемости свиноматок фиксировать свиноматку в неподвижном состоянии, что облегчает работу технику по искусственному осеменению не присутствовать технику по искусственному осеменению в момент осеменения не вызывать беспокойство свиноматки снизить трудоемкость повысить производительность труда за счет увеличения нагрузки на одного техника по искусственному осеменению. ФОРМУЛА ИЗОБРЕТЕНИЯ Станок для искусственного осеменения свиней,заключающийся в установке на боковой стенке стимулирующего элемента, выполненного в виде разъемного элемента со штативом со спермодозой и прижимного устройства, состоящего из двух створок, скрепленных пластинчатой пружиной, на нижнюю часть которых прикреплены резиновые или пенополиуритановые амортизаторы.
