Станок для фиксации свиней

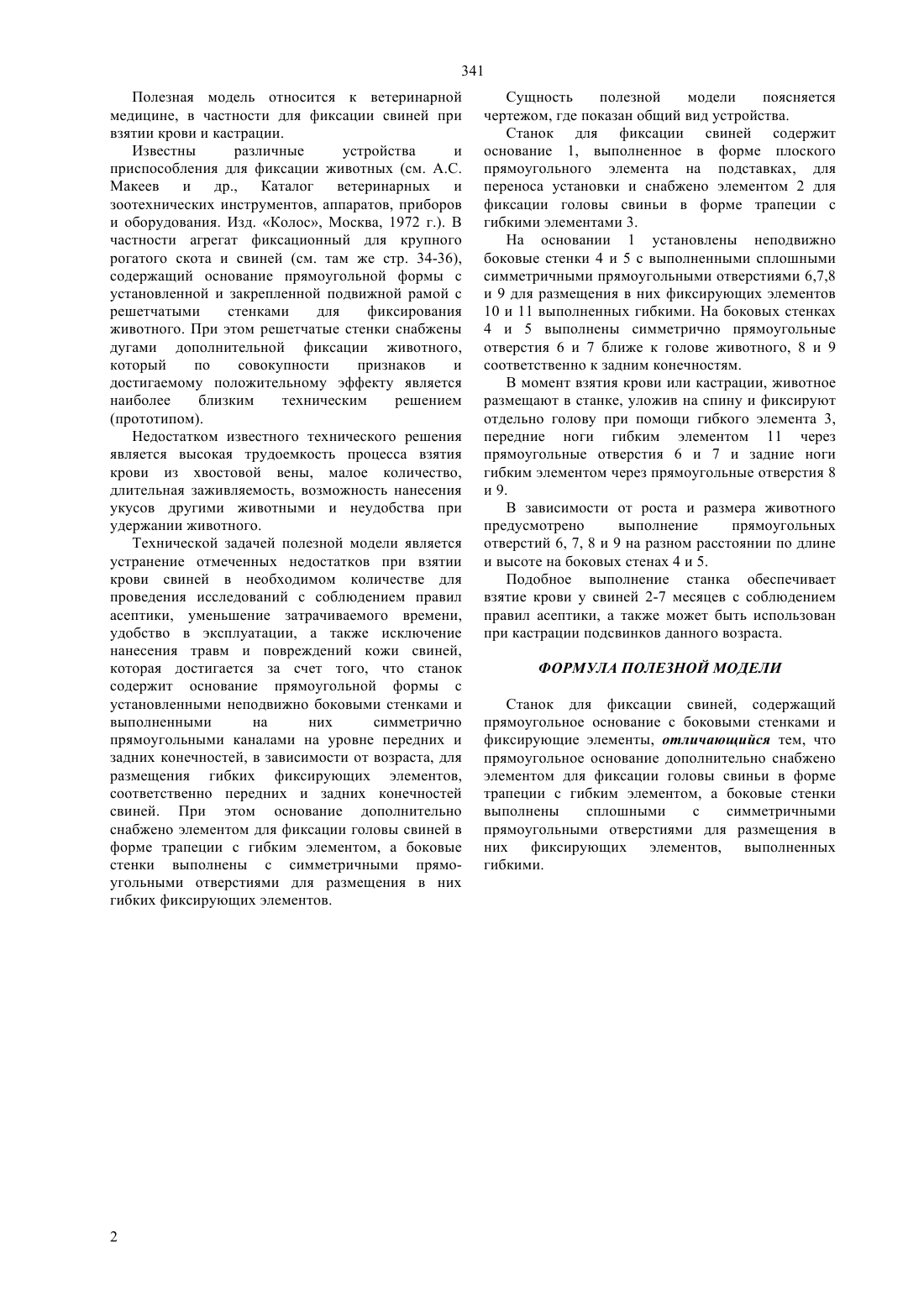

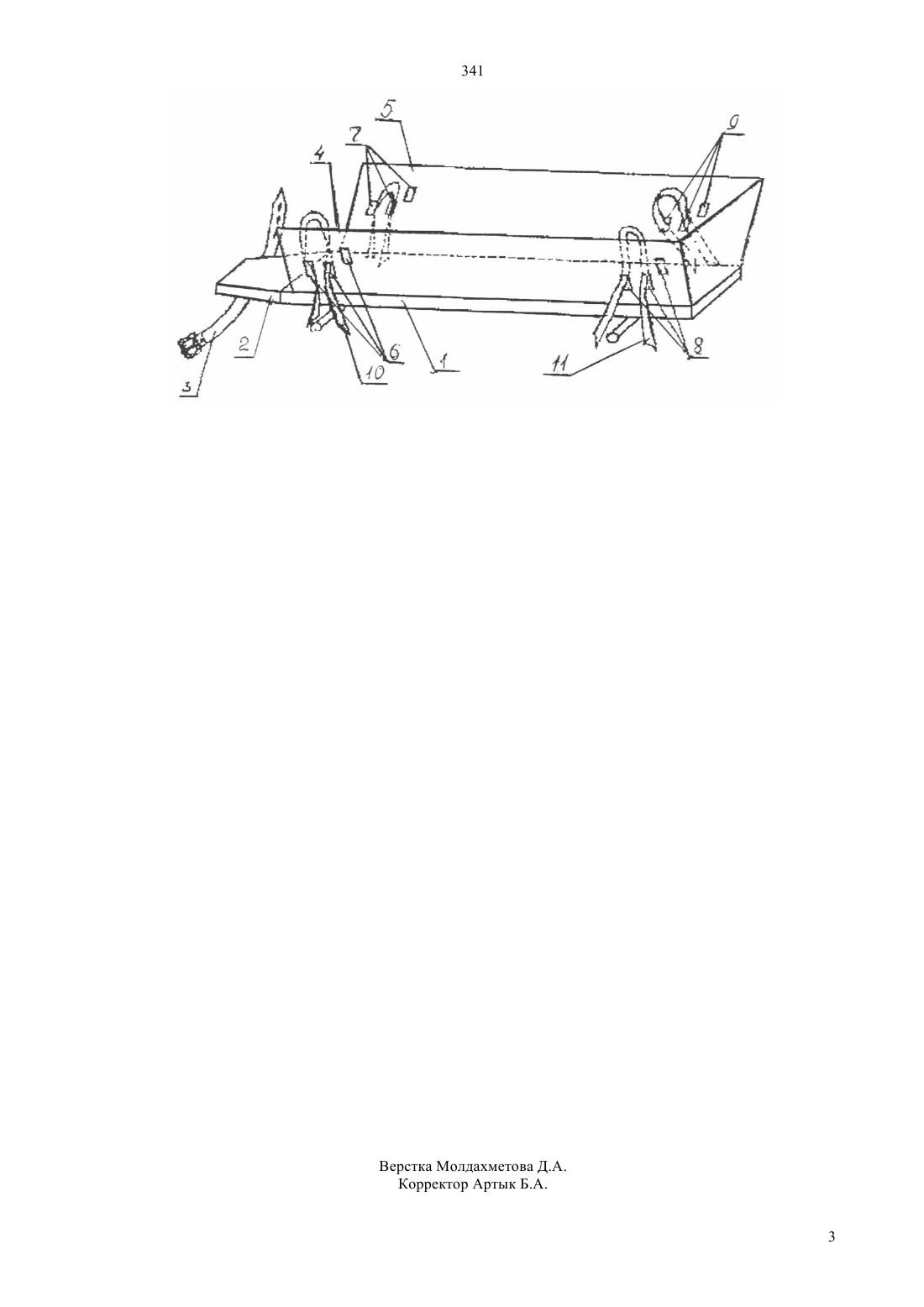

(51) 61 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) СТАНОК ДЛЯ ФИКСАЦИИ СВИНЕЙ(57) Полезная модель относится к области ветеринарной медицины, в частности для фиксации свиней при взятии крови и кастрации. Технической задачей полезной модели является фиксирование свиней, обеспечивая при этом взятие крови из краниальной полой вены, которая достигается за счет того, что станок содержит прямоугольное основание и дополнительно снабжено элементом для фиксации головы свиньи в форме трапеции с гибким элементом, а боковые стенки выполнены сплошными с симметричными прямоугольными отверстиями для размещения в них фиксирующих элементов выполненных гибкими.(72) Абдрахманов Сарсенбай Кадырович Мамадалиев Сейдигапбар Мамадалиевич Мамбеталиев Муратбай Абдураимов Ергали Орынбасарович Жусупов Мурат Даутович Балджи Юрий Александрович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский государственный агротехнический университет им. С. Сейфуллина Министерства сельского хозяйства Республики Казахстан 341 Полезная модель относится к ветеринарной медицине, в частности для фиксации свиней при взятии крови и кастрации. Известны различные устройства и приспособления для фиксации животных (см. А.С. Макеев и др., Каталог ветеринарных и зоотехнических инструментов, аппаратов, приборов и оборудования. Изд. Колос, Москва, 1972 г.). В частности агрегат фиксационный для крупного рогатого скота и свиней (см. там же стр. 34-36),содержащий основание прямоугольной формы с установленной и закрепленной подвижной рамой с решетчатыми стенками для фиксирования животного. При этом решетчатые стенки снабжены дугами дополнительной фиксации животного,который по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением(прототипом). Недостатком известного технического решения является высокая трудоемкость процесса взятия крови из хвостовой вены, малое количество,длительная заживляемость, возможность нанесения укусов другими животными и неудобства при удержании животного. Технической задачей полезной модели является устранение отмеченных недостатков при взятии крови свиней в необходимом количестве для проведения исследований с соблюдением правил асептики, уменьшение затрачиваемого времени,удобство в эксплуатации, а также исключение нанесения травм и повреждений кожи свиней,которая достигается за счет того, что станок содержит основание прямоугольной формы с установленными неподвижно боковыми стенками и выполненными на них симметрично прямоугольными каналами на уровне передних и задних конечностей, в зависимости от возраста, для размещения гибких фиксирующих элементов,соответственно передних и задних конечностей свиней. При этом основание дополнительно снабжено элементом для фиксации головы свиней в форме трапеции с гибким элементом, а боковые стенки выполнены с симметричными прямоугольными отверстиями для размещения в них гибких фиксирующих элементов. Сущность полезной модели поясняется чертежом, где показан общий вид устройства. Станок для фиксации свиней содержит основание 1, выполненное в форме плоского прямоугольного элемента на подставках, для переноса установки и снабжено элементом 2 для фиксации головы свиньи в форме трапеции с гибкими элементами 3. На основании 1 установлены неподвижно боковые стенки 4 и 5 с выполненными сплошными симметричными прямоугольными отверстиями 6,7,8 и 9 для размещения в них фиксирующих элементов 10 и 11 выполненных гибкими. На боковых стенках 4 и 5 выполнены симметрично прямоугольные отверстия 6 и 7 ближе к голове животного, 8 и 9 соответственно к задним конечностям. В момент взятия крови или кастрации, животное размещают в станке, уложив на спину и фиксируют отдельно голову при помощи гибкого элемента 3,передние ноги гибким элементом 11 через прямоугольные отверстия 6 и 7 и задние ноги гибким элементом через прямоугольные отверстия 8 и 9. В зависимости от роста и размера животного предусмотрено выполнение прямоугольных отверстий 6, 7, 8 и 9 на разном расстоянии по длине и высоте на боковых стенах 4 и 5. Подобное выполнение станка обеспечивает взятие крови у свиней 2-7 месяцев с соблюдением правил асептики, а также может быть использован при кастрации подсвинков данного возраста. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Станок для фиксации свиней, содержащий прямоугольное основание с боковыми стенками и фиксирующие элементы, отличающийся тем, что прямоугольное основание дополнительно снабжено элементом для фиксации головы свиньи в форме трапеции с гибким элементом, а боковые стенки выполнены сплошными с симметричными прямоугольными отверстиями для размещения в них фиксирующих элементов, выполненных гибкими.
