Сошник прорезатель Двуреченского

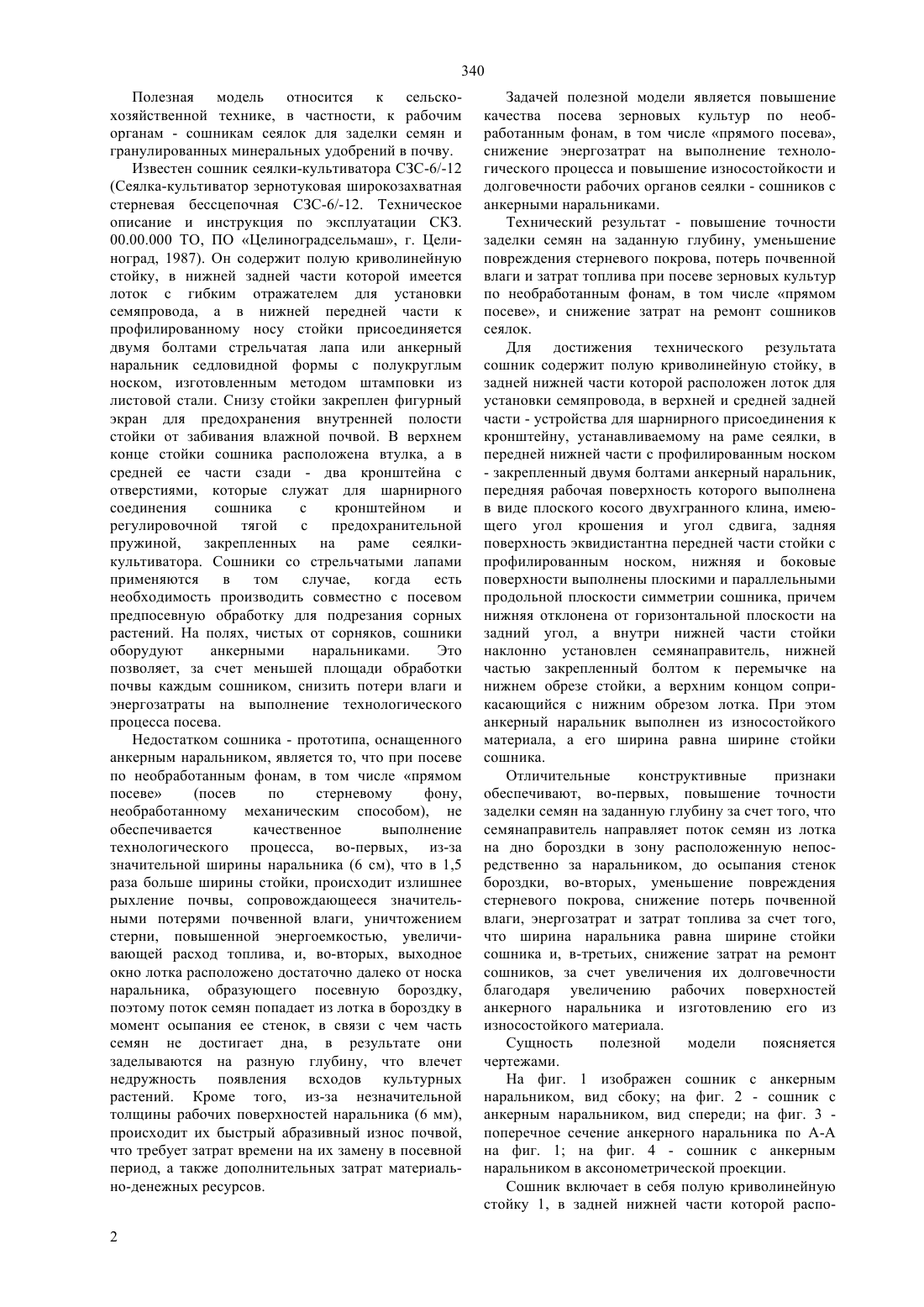

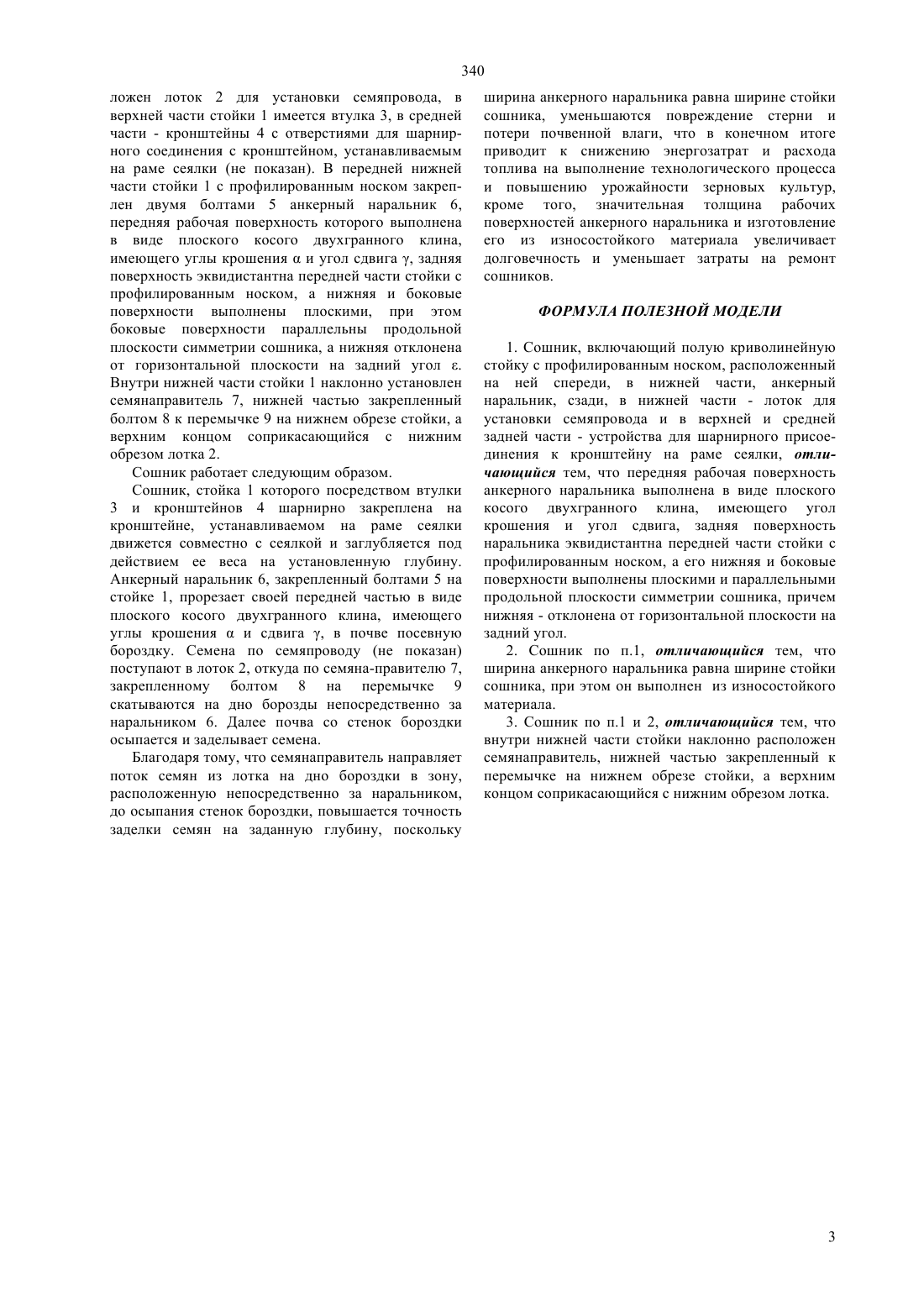

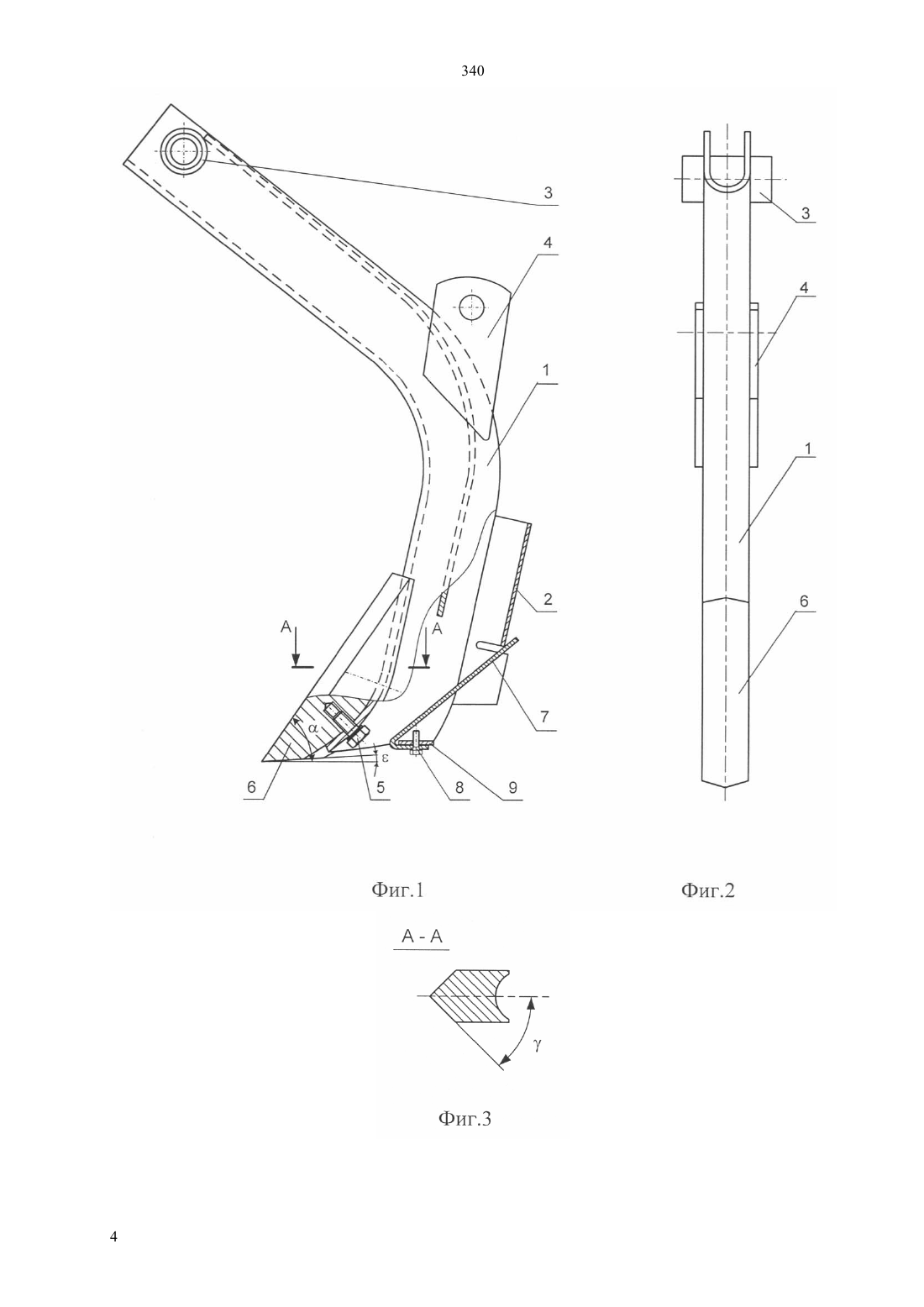

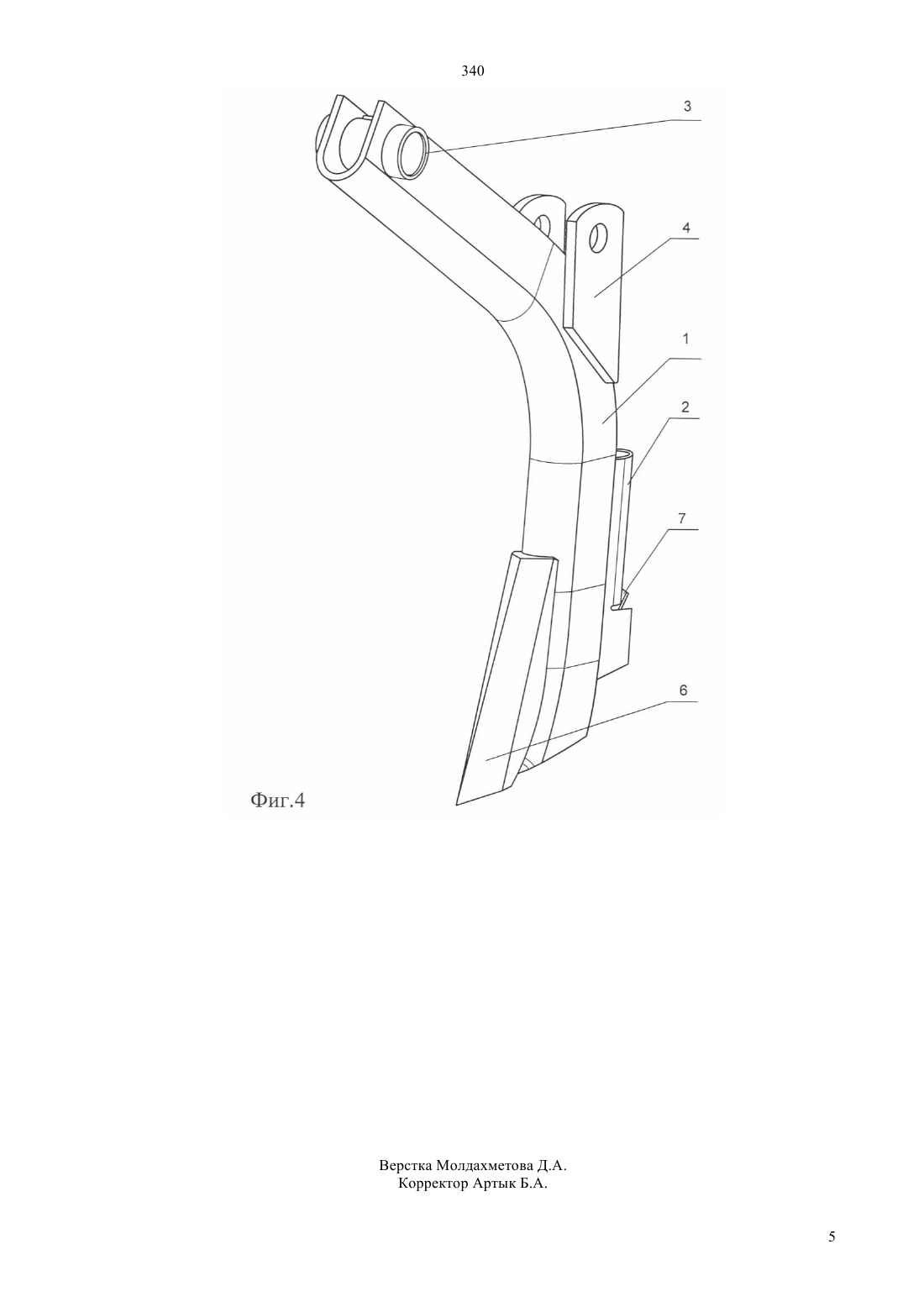

(51) 01 7/20 (2006/01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ расположен лоток для установки семяпровода, в верхней и средней задней части - устройства для шарнирного присоединения к кронштейну, устанавливаемому на раме сеялки, в передней нижней части с профилированным носком - закрепленный двумя болтами анкерный наральник. Передняя рабочая поверхность наральника выполнена в виде плоского косого двухгранного клина, имеющего угол крошения и угол сдвига, задняя поверхность эквидистантна передней части стойки с профилированным носком, а нижняя и боковые поверхности выполнены плоскими и параллельными продольной плоскости симметрии сошника, причем нижняя отклонена от горизонтальной плоскости на задний угол, внутри нижней части стойки наклонно установлен семянаправитель, нижней частью закрепленный болтом к перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижним обрезом лотка. При этом анкерный наральник выполнен из износостойкого материала, а его ширина равна ширине стойки сошника.(56) Сеялка-культиватор зернотуковая широкозахватная стерневая бессцепочная СЗС-6/-12. Техническое описание. Целиноград. ПО Целиноградсельмаш, 1987(57) Полезная модель относится к сельскохозяйственной технике, в частности, к рабочим органам сеялок для заделки семян и гранулированных минеральных удобрений в почву. Технический результат - повышение точности заделки семян на заданную глубину, уменьшение повреждения стерневого покрова, потерь почвенной влаги и затрат топлива при посеве зерновых культур по необработанным фонам, в том числе прямом посеве, и снижение затрат на ремонт сошников сеялок. Для этого сошник содержит полую криволинейную стойку, в задней нижней части которой 340 Полезная модель относится к сельскохозяйственной технике, в частности, к рабочим органам - сошникам сеялок для заделки семян и гранулированных минеральных удобрений в почву. Известен сошник сеялки-культиватора СЗС-6/-12(Сеялка-культиватор зернотуковая широкозахватная стерневая бессцепочная СЗС-6/-12. Техническое описание и инструкция по эксплуатации СКЗ. 00.00.000 ТО, ПО Целиноградсельмаш, г. Целиноград, 1987). Он содержит полую криволинейную стойку, в нижней задней части которой имеется лоток с гибким отражателем для установки семяпровода, а в нижней передней части к профилированному носу стойки присоединяется двумя болтами стрельчатая лапа или анкерный наральник седловидной формы с полукруглым носком, изготовленным методом штамповки из листовой стали. Снизу стойки закреплен фигурный экран для предохранения внутренней полости стойки от забивания влажной почвой. В верхнем конце стойки сошника расположена втулка, а в средней ее части сзади - два кронштейна с отверстиями, которые служат для шарнирного соединения сошника с кронштейном и регулировочной тягой с предохранительной пружиной, закрепленных на раме сеялкикультиватора. Сошники со стрельчатыми лапами применяются в том случае,когда есть необходимость производить совместно с посевом предпосевную обработку для подрезания сорных растений. На полях, чистых от сорняков, сошники оборудуют анкерными наральниками. Это позволяет, за счет меньшей площади обработки почвы каждым сошником, снизить потери влаги и энергозатраты на выполнение технологического процесса посева. Недостатком сошника - прототипа, оснащенного анкерным наральником, является то, что при посеве по необработанным фонам, в том числе прямом посеве(посев по стерневому фону,необработанному механическим способом), не обеспечивается качественное выполнение технологического процесса, во-первых, из-за значительной ширины наральника (6 см), что в 1,5 раза больше ширины стойки, происходит излишнее рыхление почвы, сопровождающееся значительными потерями почвенной влаги, уничтожением стерни, повышенной энергоемкостью, увеличивающей расход топлива, и, во-вторых, выходное окно лотка расположено достаточно далеко от носка наральника, образующего посевную бороздку,поэтому поток семян попадает из лотка в бороздку в момент осыпания ее стенок, в связи с чем часть семян не достигает дна, в результате они заделываются на разную глубину, что влечет недружность появления всходов культурных растений. Кроме того, из-за незначительной толщины рабочих поверхностей наральника (6 мм),происходит их быстрый абразивный износ почвой,что требует затрат времени на их замену в посевной период, а также дополнительных затрат материально-денежных ресурсов. 2 Задачей полезной модели является повышение качества посева зерновых культур по необработанным фонам, в том числе прямого посева,снижение энергозатрат на выполнение технологического процесса и повышение износостойкости и долговечности рабочих органов сеялки - сошников с анкерными наральниками. Технический результат - повышение точности заделки семян на заданную глубину, уменьшение повреждения стерневого покрова, потерь почвенной влаги и затрат топлива при посеве зерновых культур по необработанным фонам, в том числе прямом посеве, и снижение затрат на ремонт сошников сеялок. Для достижения технического результата сошник содержит полую криволинейную стойку, в задней нижней части которой расположен лоток для установки семяпровода, в верхней и средней задней части - устройства для шарнирного присоединения к кронштейну, устанавливаемому на раме сеялки, в передней нижней части с профилированным носком- закрепленный двумя болтами анкерный наральник,передняя рабочая поверхность которого выполнена в виде плоского косого двухгранного клина, имеющего угол крошения и угол сдвига, задняя поверхность эквидистантна передней части стойки с профилированным носком, нижняя и боковые поверхности выполнены плоскими и параллельными продольной плоскости симметрии сошника, причем нижняя отклонена от горизонтальной плоскости на задний угол, а внутри нижней части стойки наклонно установлен семянаправитель, нижней частью закрепленный болтом к перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижним обрезом лотка. При этом анкерный наральник выполнен из износостойкого материала, а его ширина равна ширине стойки сошника. Отличительные конструктивные признаки обеспечивают, во-первых, повышение точности заделки семян на заданную глубину за счет того, что семянаправитель направляет поток семян из лотка на дно бороздки в зону расположенную непосредственно за наральником, до осыпания стенок бороздки, во-вторых, уменьшение повреждения стерневого покрова, снижение потерь почвенной влаги, энергозатрат и затрат топлива за счет того,что ширина наральника равна ширине стойки сошника и, в-третьих, снижение затрат на ремонт сошников, за счет увеличения их долговечности благодаря увеличению рабочих поверхностей анкерного наральника и изготовлению его из износостойкого материала. Сущность полезной модели поясняется чертежами. На фиг. 1 изображен сошник с анкерным наральником, вид сбоку на фиг. 2 - сошник с анкерным наральником, вид спереди на фиг. 3 поперечное сечение анкерного наральника по А-А на фиг. 1 на фиг. 4 - сошник с анкерным наральником в аксонометрической проекции. Сошник включает в себя полую криволинейную стойку 1, в задней нижней части которой распо 340 ложен лоток 2 для установки семяпровода, в верхней части стойки 1 имеется втулка 3, в средней части - кронштейны 4 с отверстиями для шарнирного соединения с кронштейном, устанавливаемым на раме сеялки (не показан). В передней нижней части стойки 1 с профилированным носком закреплен двумя болтами 5 анкерный наральник 6,передняя рабочая поверхность которого выполнена в виде плоского косого двухгранного клина,имеющего углы крошенияи угол сдвига , задняя поверхность эквидистантна передней части стойки с профилированным носком, а нижняя и боковые поверхности выполнены плоскими, при этом боковые поверхности параллельны продольной плоскости симметрии сошника, а нижняя отклонена от горизонтальной плоскости на задний угол . Внутри нижней части стойки 1 наклонно установлен семянаправитель 7, нижней частью закрепленный болтом 8 к перемычке 9 на нижнем обрезе стойки, а верхним концом соприкасающийся с нижним обрезом лотка 2. Сошник работает следующим образом. Сошник, стойка 1 которого посредством втулки 3 и кронштейнов 4 шарнирно закреплена на кронштейне, устанавливаемом на раме сеялки движется совместно с сеялкой и заглубляется под действием ее веса на установленную глубину. Анкерный наральник 6, закрепленный болтами 5 на стойке 1, прорезает своей передней частью в виде плоского косого двухгранного клина, имеющего углы крошенияи сдвига , в почве посевную бороздку. Семена по семяпроводу (не показан) поступают в лоток 2, откуда по семяна-правителю 7,закрепленному болтом 8 на перемычке 9 скатываются на дно борозды непосредственно за наральником 6. Далее почва со стенок бороздки осыпается и заделывает семена. Благодаря тому, что семянаправитель направляет поток семян из лотка на дно бороздки в зону,расположенную непосредственно за наральником,до осыпания стенок бороздки, повышается точность заделки семян на заданную глубину, поскольку ширина анкерного наральника равна ширине стойки сошника, уменьшаются повреждение стерни и потери почвенной влаги, что в конечном итоге приводит к снижению энергозатрат и расхода топлива на выполнение технологического процесса и повышению урожайности зерновых культур,кроме того, значительная толщина рабочих поверхностей анкерного наральника и изготовление его из износостойкого материала увеличивает долговечность и уменьшает затраты на ремонт сошников. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сошник, включающий полую криволинейную стойку с профилированным носком, расположенный на ней спереди, в нижней части, анкерный наральник, сзади, в нижней части - лоток для установки семяпровода и в верхней и средней задней части - устройства для шарнирного присоединения к кронштейну на раме сеялки, отличающийся тем, что передняя рабочая поверхность анкерного наральника выполнена в виде плоского косого двухгранного клина, имеющего угол крошения и угол сдвига, задняя поверхность наральника эквидистантна передней части стойки с профилированным носком, а его нижняя и боковые поверхности выполнены плоскими и параллельными продольной плоскости симметрии сошника, причем нижняя - отклонена от горизонтальной плоскости на задний угол. 2. Сошник по п.1, отличающийся тем, что ширина анкерного наральника равна ширине стойки сошника, при этом он выполнен из износостойкого материала. 3. Сошник по п.1 и 2, отличающийся тем, что внутри нижней части стойки наклонно расположен семянаправитель, нижней частью закрепленный к перемычке на нижнем обрезе стойки, а верхним концом соприкасающийся с нижним обрезом лотка.
