Сошник

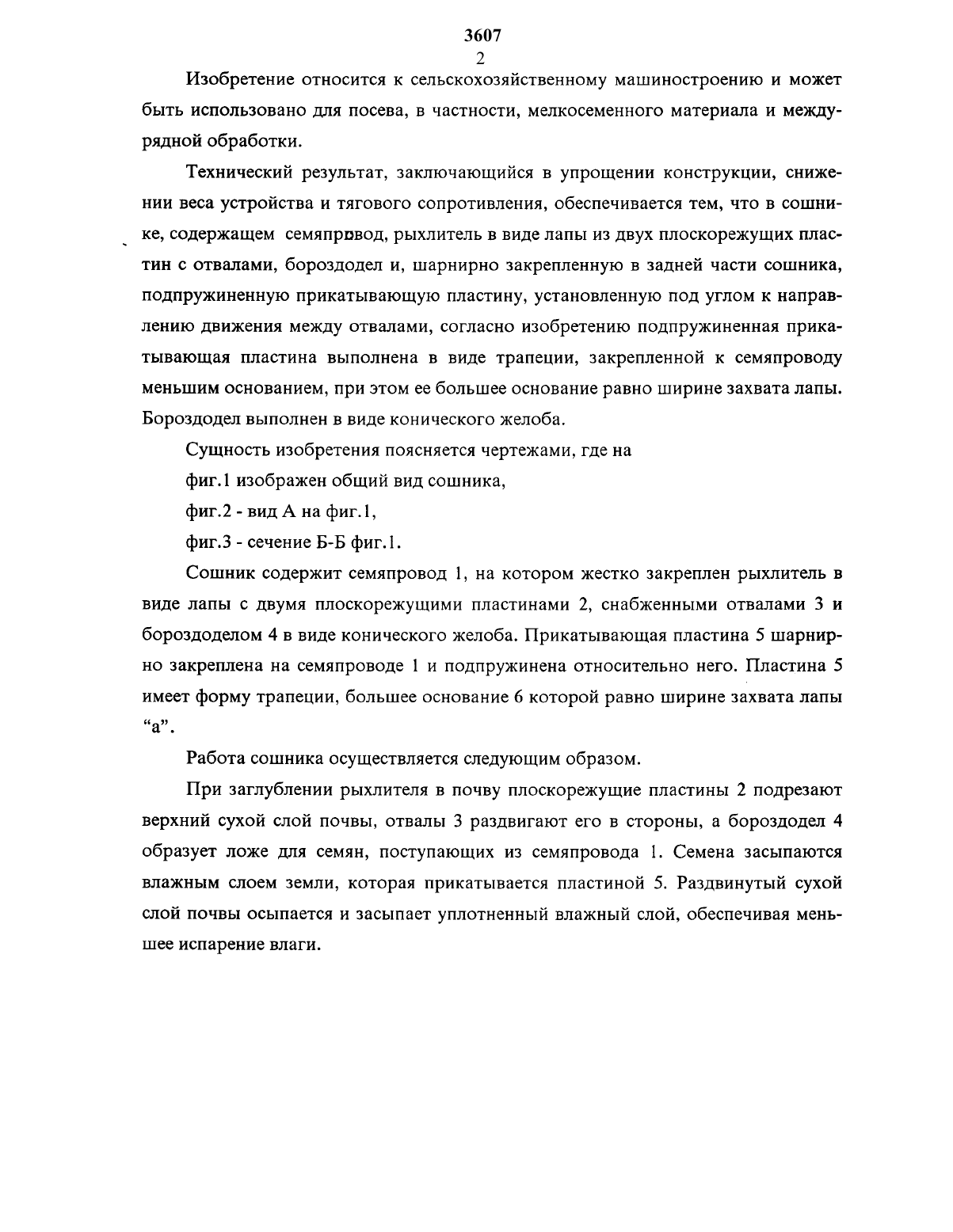

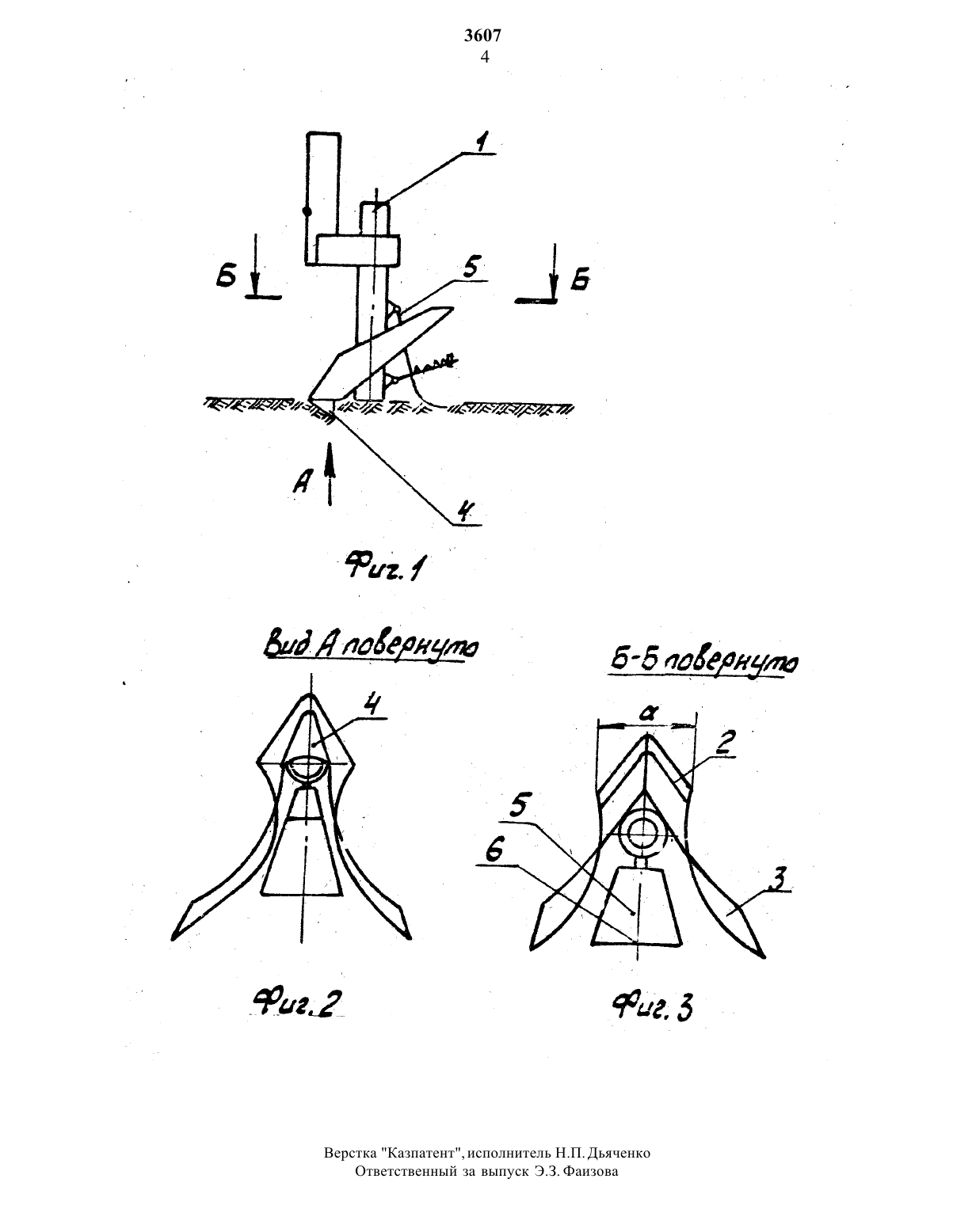

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 9349373,кл.А 01быть использовано для посева мелкосеменного материала и междурядной обработки.СОШНИК СОДСрЖИТ СбМЯПрОВОД, рыхлитель В виде лапы ИЗ ДВУХ плоскорежуЩих пластин с отвалами, бороздодел и, Шарнирно закрепленную в задней части сошника, подпружиненную прикатывающую ПЛЗСТИНУ, установленную ПОД УГЛОМ к направлению движения между отвалами. Подпружиненная прикатывающая пластина выполнена в виде трапеции, закрепленной к семяпроводу меньшим основанием, а ее большее основание равно ширине захвата лапы. Бороздодел выполнен в виде конического желоба.Изобретение НССЛОЖНО КОНСТруКТИВНО ИМССТ НСбОЛЬШОЙ ВСС И НИЗКОС ТЯГОВОСбыть использовано для посева, в частности, мелкосеменного материала и междурядной обработки.Технический результат, заключающийся в упрощении конструкции, снижении веса устройства и тягового сопротивления, обеспечивается тем, что в сошнике, содержащем семяпрпвод, рыхлитель в виде лапы из двух плоскорежущих пластин с отвалами, бороздодел и, шарнирно закрепленную в задней части сошника,подпружиненную прикатывающую пластину, установленную под углом к направлению движения между отвалами, согласно изобретению подпружиненная прикатывающая пластина выполнена в виде трапеции, закрепленной к семяпроводу меньшим основанием, при этом ее большее основание равно ширине захвата лапы. Бороздодел выполнен в виде конического желоба.Сущность изобретения поясняется чертежами, где нафиг.1 изображен общий вид сошника, фиг.2 - вид А на фиг. 1, фиг.3 - сечение Б-Б фиг. 1.Сошник содержит семяпровод 1, на котором жестко закреплен рыхлитель в виде лапы с двумя плоскорежущими пластинами 2, снабженными отвалами 3 и бороздоделом 4 в виде конического желоба. Прикатывающая пластина 5 шарнирно закреплена на семяпроводе 1 и подпружинена относительно него. Пластина 5 имеет форму трапеции, большее основание 6 которой равно ширине захвата лапы а.Работа сошника осуществляется следующим образом.При заглублении рыхлителя в почву плоскорежущие пластины 2 подрезают верхний сухой слой почвы, отвалы 3 раздвигают его в стороны, а бороздодел 4 образует ложе для семян, поступающих из семяпровода 1. Семена засыпаются влажным слоем земли, которая прикатывается пластиной 5. Раздвинутый сухой слой почвы осыпается и засыпает уплотненный влажный слой, обеспечивая мень шее испарение влаги.1. Сошник, содержащий семяпровод, рыхлитель в виде лапы из двух плоскорежущих пластин с отвалами, бороздодел и, шарнирно закрепленную в задней части сошника, подпружиненную прикатывающую пластину, установленную под углом к направлению движения между отвалами, отличающийся тем, что подпружиненная прикатывающая пластина выполнена в виде трапеции, закрепленной к семяпроводу меньшим основанием, при этом ее большее основание равно ширине2. Сошник по п.1, отличающийся тем, что бороздодел выполнен в виде кони ческого желоба.
