Станок для кастрации свиней

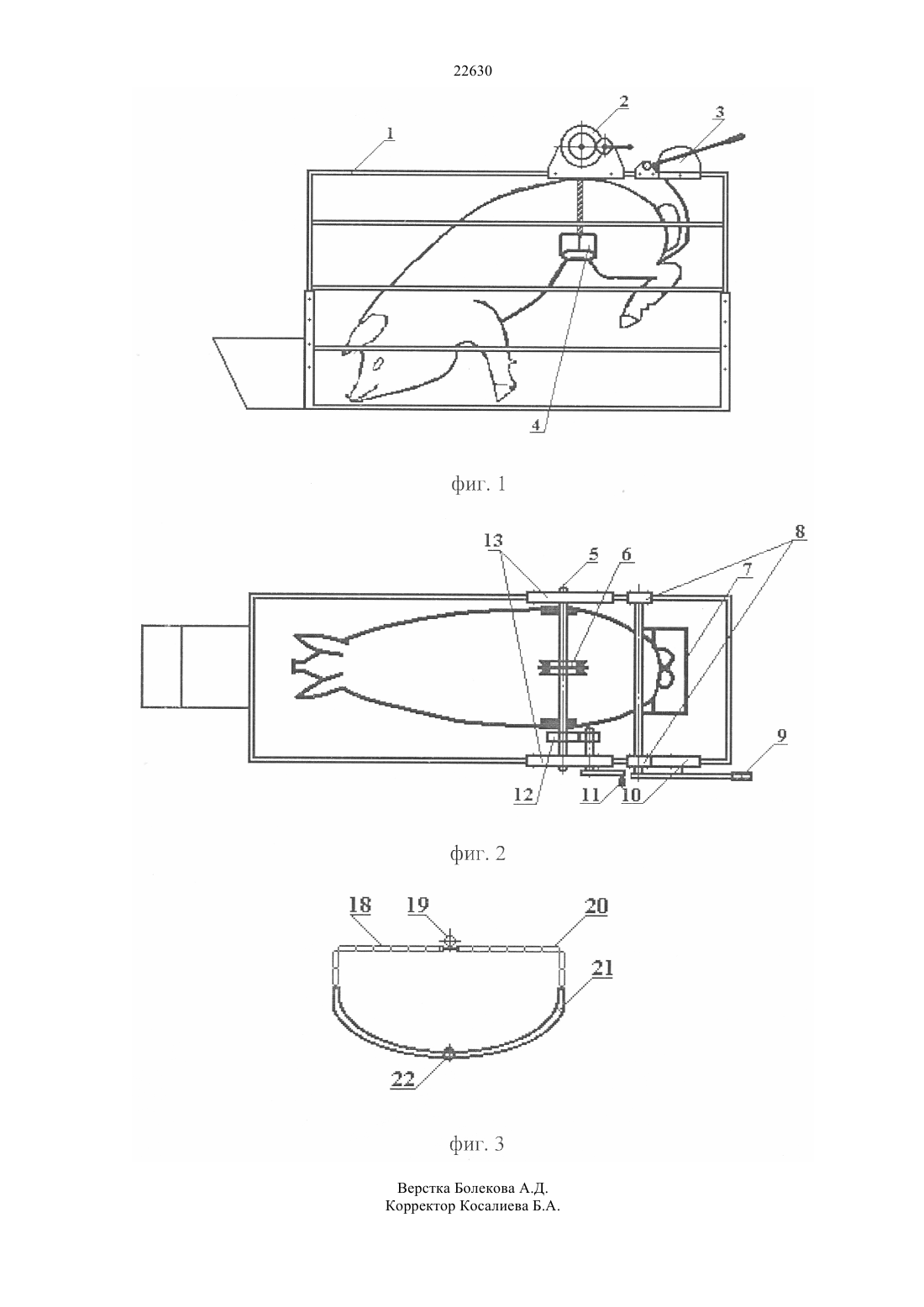

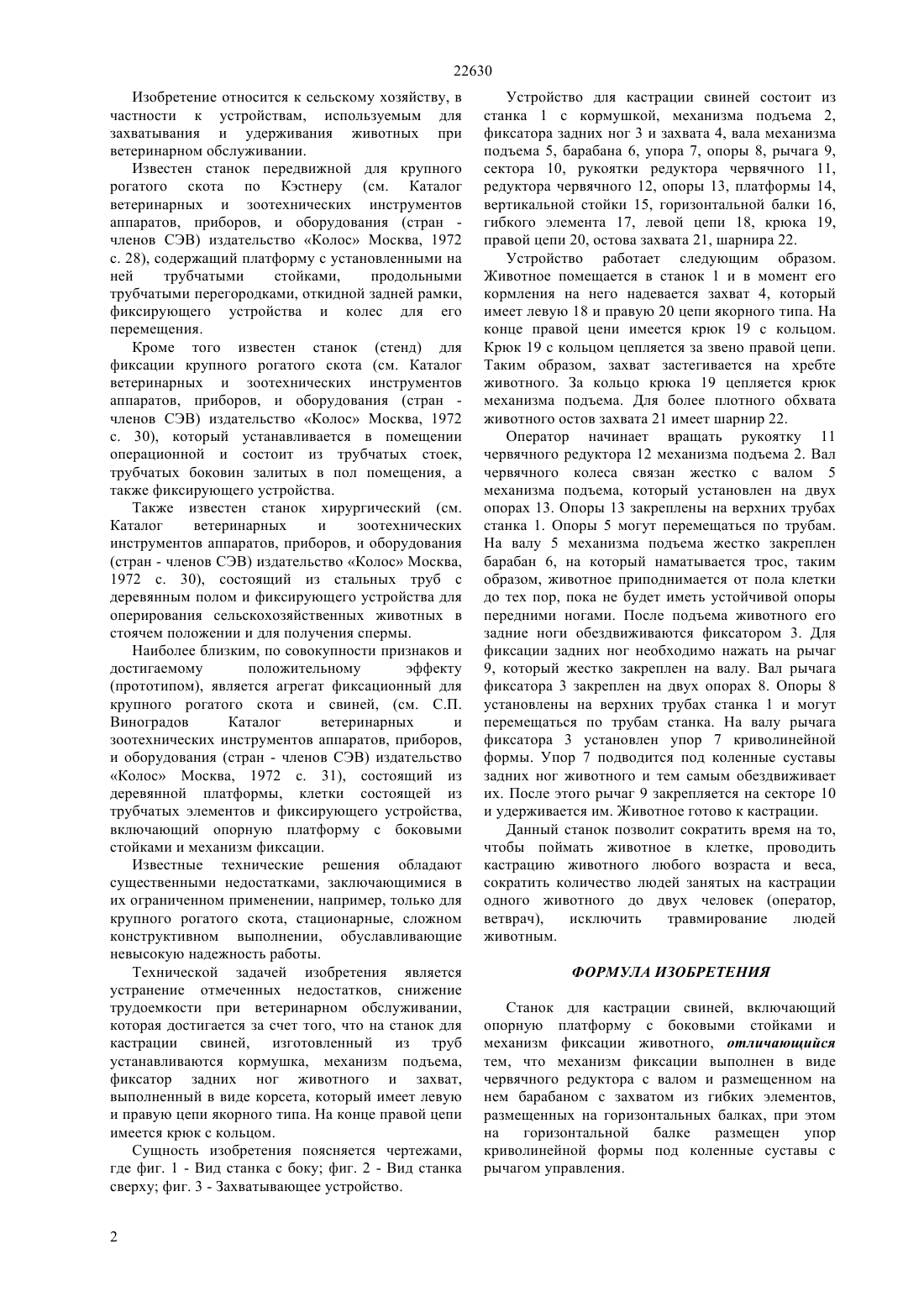

(51) 01 3/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является снижение трудоемкости при ветеринарном обслуживании, которая достигается за счет того, что станок для кастрации выполнен в виде платформы 14 с установленными на ней боковых горизонтальных 16 балок и вертикальных стоек 15,при этом на горизонтальных балках 16 размещены механизм фиксации животных, содержащим червячный редуктор 12 с валом 5 и рычагом управления 11 на валу которого закреплен гибкий элемент 17, а также упор 7 криволинейной формы с рычагом управления 9. Подобное устройство позволит снизить трудоемкость и повысить производительность труда при ветеринарном обслуживании животных.(72) Шуркин Алексей Иванович Приходько Александр Еремеевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) СТАНОК ДЛЯ КАСТРАЦИИ СВИНЕЙ(57) Изобретение относится к сельскому хозяйству,в частности к устройствам, используемым для захватывания и удержания животных при ветеринарном обслуживании. 22630 Изобретение относится к сельскому хозяйству, в частности к устройствам, используемым для захватывания и удерживания животных при ветеринарном обслуживании. Известен станок передвижной для крупного рогатого скота по Кэстнеру (см. Каталог ветеринарных и зоотехнических инструментов аппаратов, приборов, и оборудования (стран членов СЭВ) издательство Колос Москва, 1972 с. 28), содержащий платформу с установленными на ней трубчатыми стойками,продольными трубчатыми перегородками, откидной задней рамки,фиксирующего устройства и колес для его перемещения. Кроме того известен станок (стенд) для фиксации крупного рогатого скота (см. Каталог ветеринарных и зоотехнических инструментов аппаратов, приборов, и оборудования (стран членов СЭВ) издательство Колос Москва, 1972 с. 30), который устанавливается в помещении операционной и состоит из трубчатых стоек,трубчатых боковин залитых в пол помещения, а также фиксирующего устройства. Также известен станок хирургический (см. Каталог ветеринарных и зоотехнических инструментов аппаратов, приборов, и оборудования(стран - членов СЭВ) издательство Колос Москва,1972 с. 30), состоящий из стальных труб с деревянным полом и фиксирующего устройства для оперирования сельскохозяйственных животных в стоячем положении и для получения спермы. Наиболее близким, по совокупности признаков и достигаемому положительному эффекту(прототипом), является агрегат фиксационный для крупного рогатого скота и свиней, (см. С.П. Виноградов Каталог ветеринарных и зоотехнических инструментов аппаратов, приборов,и оборудования (стран - членов СЭВ) издательство Колос Москва, 1972 с. 31), состоящий из деревянной платформы, клетки состоящей из трубчатых элементов и фиксирующего устройства,включающий опорную платформу с боковыми стойками и механизм фиксации. Известные технические решения обладают существенными недостатками, заключающимися в их ограниченном применении, например, только для крупного рогатого скота, стационарные, сложном конструктивном выполнении, обуславливающие невысокую надежность работы. Технической задачей изобретения является устранение отмеченных недостатков, снижение трудоемкости при ветеринарном обслуживании,которая достигается за счет того, что на станок для кастрации свиней, изготовленный из труб устанавливаются кормушка, механизм подъема,фиксатор задних ног животного и захват,выполненный в виде корсета, который имеет левую и правую цепи якорного типа. На конце правой цепи имеется крюк с кольцом. Сущность изобретения поясняется чертежами,где фиг. 1 - Вид станка с боку фиг. 2 - Вид станка сверху фиг. 3 - Захватывающее устройство. 2 Устройство для кастрации свиней состоит из станка 1 с кормушкой, механизма подъема 2,фиксатора задних ног 3 и захвата 4, вала механизма подъема 5, барабана 6, упора 7, опоры 8, рычага 9,сектора 10, рукоятки редуктора червячного 11,редуктора червячного 12, опоры 13, платформы 14,вертикальной стойки 15, горизонтальной балки 16,гибкого элемента 17, левой цепи 18, крюка 19,правой цепи 20, остова захвата 21, шарнира 22. Устройство работает следующим образом. Животное помещается в станок 1 и в момент его кормления на него надевается захват 4, который имеет левую 18 и правую 20 цепи якорного типа. На конце правой цени имеется крюк 19 с кольцом. Крюк 19 с кольцом цепляется за звено правой цепи. Таким образом, захват застегивается на хребте животного. За кольцо крюка 19 цепляется крюк механизма подъема. Для более плотного обхвата животного остов захвата 21 имеет шарнир 22. Оператор начинает вращать рукоятку 11 червячного редуктора 12 механизма подъема 2. Вал червячного колеса связан жестко с валом 5 механизма подъема, который установлен на двух опорах 13. Опоры 13 закреплены на верхних трубах станка 1. Опоры 5 могут перемещаться по трубам. На валу 5 механизма подъема жестко закреплен барабан 6, на который наматывается трос, таким образом, животное приподнимается от пола клетки до тех пор, пока не будет иметь устойчивой опоры передними ногами. После подъема животного его задние ноги обездвиживаются фиксатором 3. Для фиксации задних ног необходимо нажать на рычаг 9, который жестко закреплен на валу. Вал рычага фиксатора 3 закреплен на двух опорах 8. Опоры 8 установлены на верхних трубах станка 1 и могут перемещаться по трубам станка. На валу рычага фиксатора 3 установлен упор 7 криволинейной формы. Упор 7 подводится под коленные суставы задних ног животного и тем самым обездвиживает их. После этого рычаг 9 закрепляется на секторе 10 и удерживается им. Животное готово к кастрации. Данный станок позволит сократить время на то,чтобы поймать животное в клетке, проводить кастрацию животного любого возраста и веса,сократить количество людей занятых на кастрации одного животного до двух человек (оператор,ветврач),исключить травмирование людей животным. ФОРМУЛА ИЗОБРЕТЕНИЯ Станок для кастрации свиней, включающий опорную платформу с боковыми стойками и механизм фиксации животного, отличающийся тем, что механизм фиксации выполнен в виде червячного редуктора с валом и размещенном на нем барабаном с захватом из гибких элементов,размещенных на горизонтальных балках, при этом на горизонтальной балке размещен упор криволинейной формы под коленные суставы с рычагом управления.
