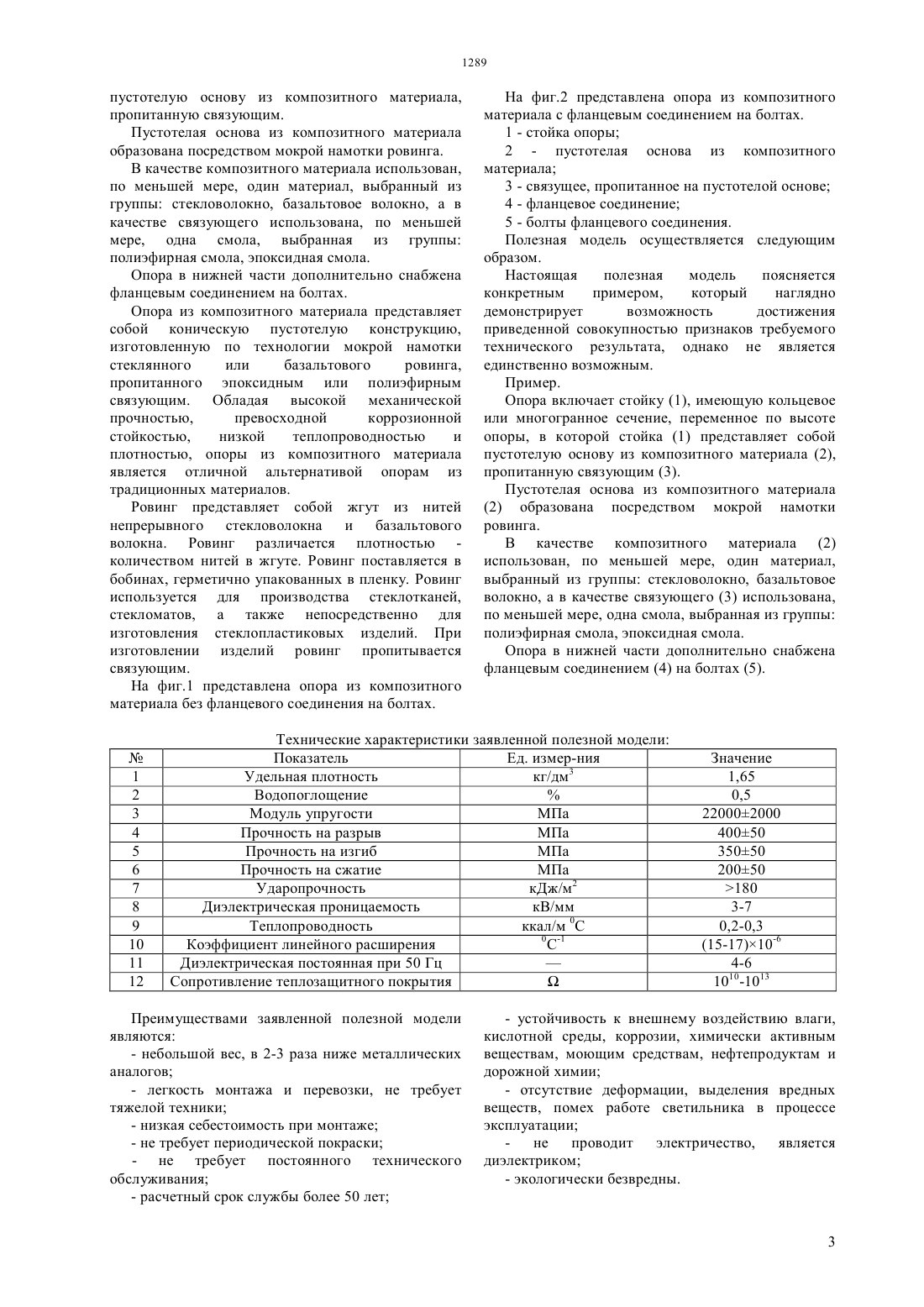

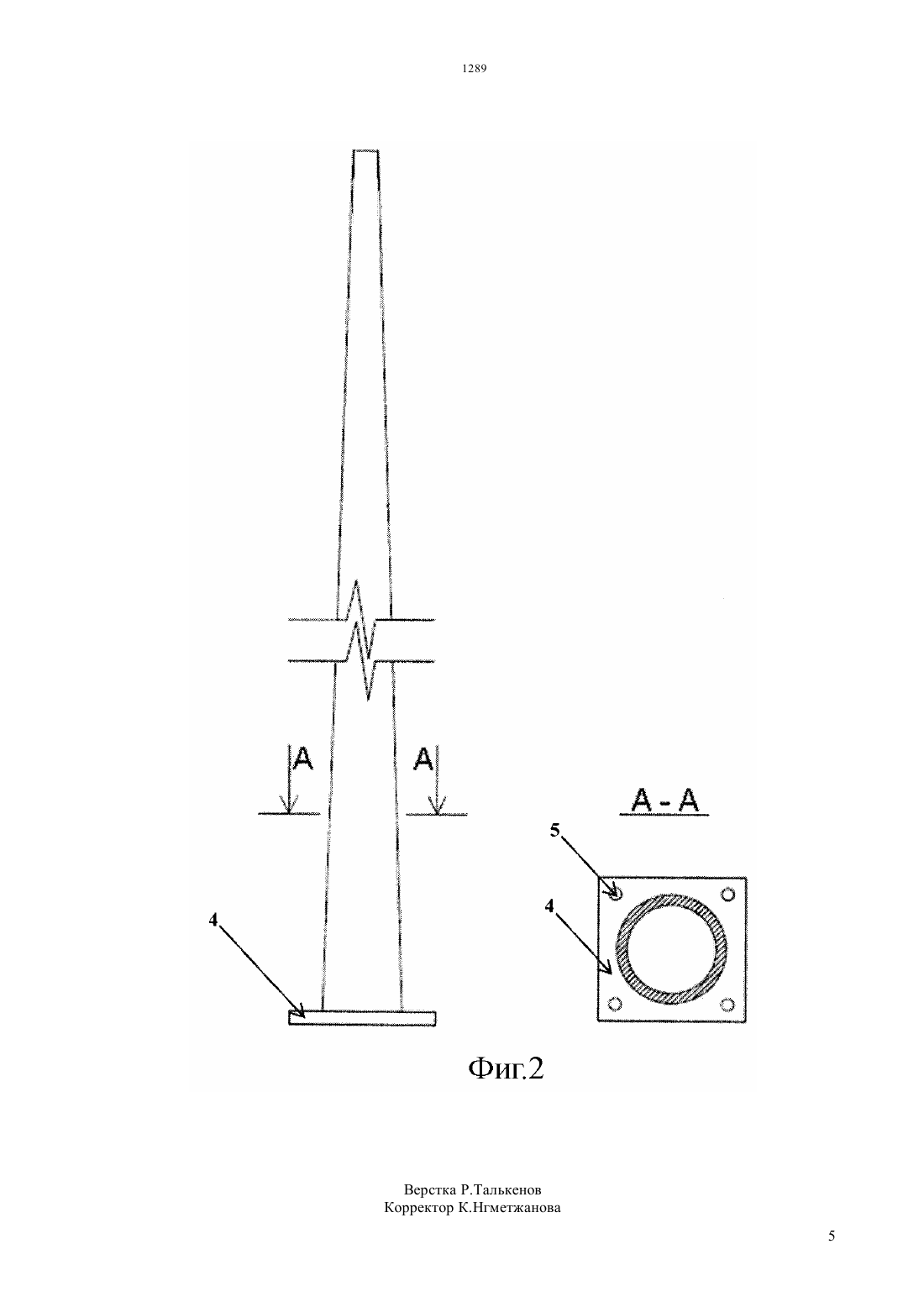

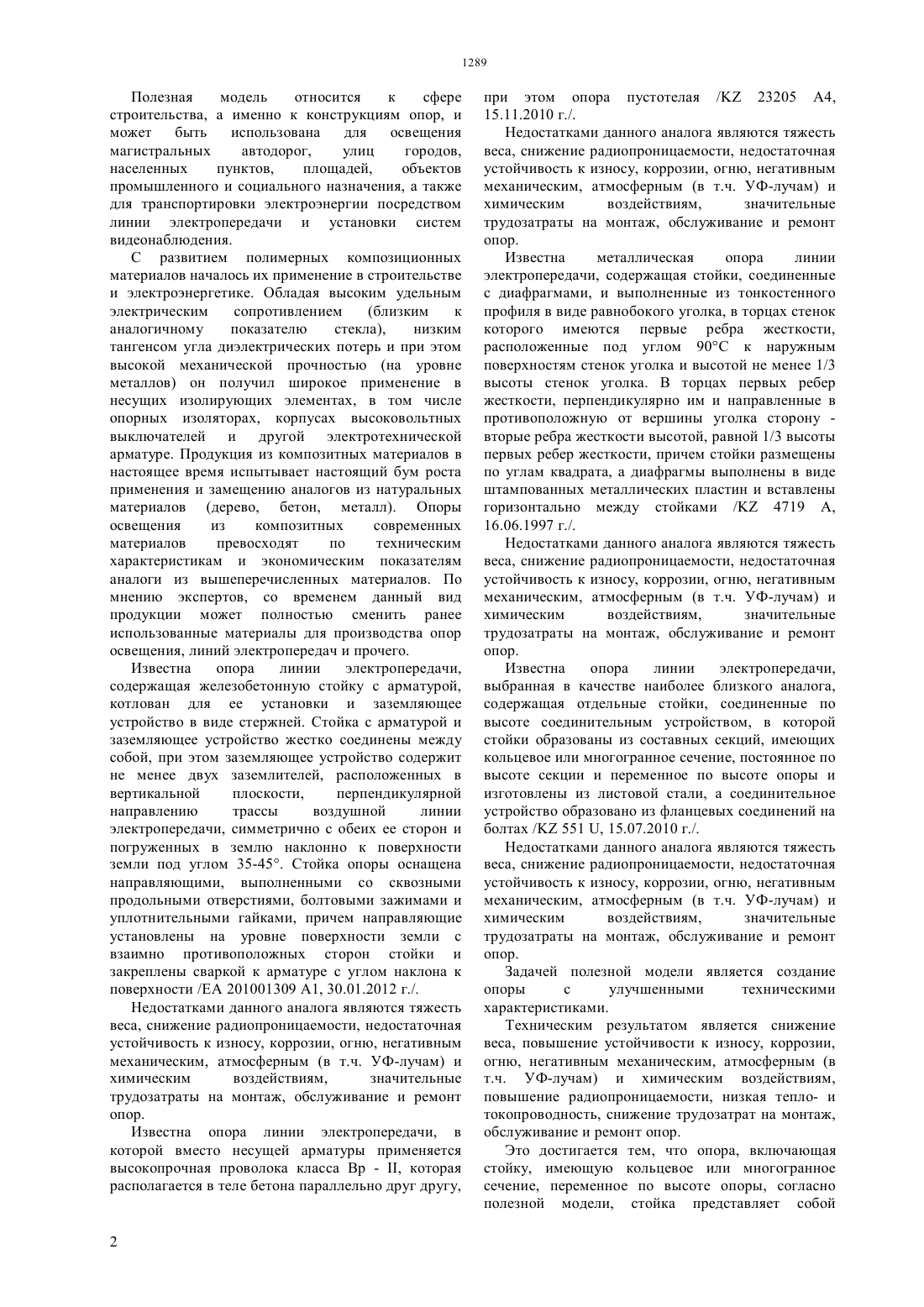

(51) 04 3/30 (2006.01) 04 12/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,повышение радиопроницаемости, низкая тепло- и токопроводность, снижение трудозатрат на монтаж,обслуживание и ремонт опор. Это достигается тем, что опора, включающая стойку, имеющую кольцевое или многогранное сечение, переменное по высоте опоры, согласно полезной модели, стойка представляет собой пустотелую основу из композитного материала,пропитанную связующим. Пустотелая основа из композитного материала образована посредством мокрой намотки ровинга. В качестве композитного материала использован,по меньшей мере, один материал, выбранный из группы стекловолокно, базальтовое волокно, а в качестве связующего использована, по меньшей мере, одна смола, выбранная из группы полиэфирная смола, эпоксидная смола. Опора в нижней части дополнительно снабжена фланцевым соединением на болтах.(72) Рахимов Асхат Муратович Альжанов Амир Маратович(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к сфере строительства, а именно к конструкциям опор, и может быть использована для освещения магистральных автодорог,улиц городов,населенных пунктов,площадей,объектов промышленного и социального назначения, а также для транспортировки электроэнергии посредством линии электропередачи и установки систем видеонаблюдения. Техническим результатом является снижение веса, повышение устойчивости к износу, коррозии, 1289 Полезная модель относится к сфере строительства, а именно к конструкциям опор, и может быть использована для освещения магистральных автодорог,улиц городов,населенных пунктов,площадей,объектов промышленного и социального назначения, а также для транспортировки электроэнергии посредством линии электропередачи и установки систем видеонаблюдения. С развитием полимерных композиционных материалов началось их применение в строительстве и электроэнергетике. Обладая высоким удельным электрическим сопротивлением(близким к аналогичному показателю стекла),низким тангенсом угла диэлектрических потерь и при этом высокой механической прочностью (на уровне металлов) он получил широкое применение в несущих изолирующих элементах, в том числе опорных изоляторах, корпусах высоковольтных выключателей и другой электротехнической арматуре. Продукция из композитных материалов в настоящее время испытывает настоящий бум роста применения и замещению аналогов из натуральных материалов (дерево, бетон, металл). Опоры освещения из композитных современных материалов превосходят по техническим характеристикам и экономическим показателям аналоги из вышеперечисленных материалов. По мнению экспертов, со временем данный вид продукции может полностью сменить ранее использованные материалы для производства опор освещения, линий электропередач и прочего. Известна опора линии электропередачи,содержащая железобетонную стойку с арматурой,котлован для ее установки и заземляющее устройство в виде стержней. Стойка с арматурой и заземляющее устройство жестко соединены между собой, при этом заземляющее устройство содержит не менее двух заземлителей, расположенных в вертикальной плоскости,перпендикулярной направлению трассы воздушной линии электропередачи, симметрично с обеих ее сторон и погруженных в землю наклонно к поверхности земли под углом 35-45. Стойка опоры оснащена направляющими, выполненными со сквозными продольными отверстиями, болтовыми зажимами и уплотнительными гайками, причем направляющие установлены на уровне поверхности земли с взаимно противоположных сторон стойки и закреплены сваркой к арматуре с углом наклона к поверхности /ЕА 201001309 А 1, 30.01.2012 г./. Недостатками данного аналога являются тяжесть веса, снижение радиопроницаемости, недостаточная устойчивость к износу, коррозии, огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,значительные трудозатраты на монтаж, обслуживание и ремонт опор. Известна опора линии электропередачи, в которой вместо несущей арматуры применяется высокопрочная проволока класса- , которая располагается в теле бетона параллельно друг другу, 2 при этом опора пустотелая / 23205 А 4,15.11.2010 г./. Недостатками данного аналога являются тяжесть веса, снижение радиопроницаемости, недостаточная устойчивость к износу, коррозии, огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,значительные трудозатраты на монтаж, обслуживание и ремонт опор. Известна металлическая опора линии электропередачи, содержащая стойки, соединенные с диафрагмами, и выполненные из тонкостенного профиля в виде равнобокого уголка, в торцах стенок которого имеются первые ребра жесткости,расположенные под углом 90 С к наружным поверхностям стенок уголка и высотой не менее 1/3 высоты стенок уголка. В торцах первых ребер жесткости, перпендикулярно им и направленные в противоположную от вершины уголка сторону вторые ребра жесткости высотой, равной 1/3 высоты первых ребер жесткости, причем стойки размещены по углам квадрата, а диафрагмы выполнены в виде штампованных металлических пластин и вставлены горизонтально между стойками / 4719 А,16.06.1997 г./. Недостатками данного аналога являются тяжесть веса, снижение радиопроницаемости, недостаточная устойчивость к износу, коррозии, огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,значительные трудозатраты на монтаж, обслуживание и ремонт опор. Известна опора линии электропередачи,выбранная в качестве наиболее близкого аналога,содержащая отдельные стойки, соединенные по высоте соединительным устройством, в которой стойки образованы из составных секций, имеющих кольцевое или многогранное сечение, постоянное по высоте секции и переменное по высоте опоры и изготовлены из листовой стали, а соединительное устройство образовано из фланцевых соединений на болтах / 551 , 15.07.2010 г./. Недостатками данного аналога являются тяжесть веса, снижение радиопроницаемости, недостаточная устойчивость к износу, коррозии, огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,значительные трудозатраты на монтаж, обслуживание и ремонт опор. Задачей полезной модели является создание опоры с улучшенными техническими характеристиками. Техническим результатом является снижение веса, повышение устойчивости к износу, коррозии,огню, негативным механическим, атмосферным (в т.ч. УФ-лучам) и химическим воздействиям,повышение радиопроницаемости, низкая тепло- и токопроводность, снижение трудозатрат на монтаж,обслуживание и ремонт опор. Это достигается тем, что опора, включающая стойку, имеющую кольцевое или многогранное сечение, переменное по высоте опоры, согласно полезной модели, стойка представляет собой пустотелую основу из композитного материала,пропитанную связующим. Пустотелая основа из композитного материала образована посредством мокрой намотки ровинга. В качестве композитного материала использован,по меньшей мере, один материал, выбранный из группы стекловолокно, базальтовое волокно, а в качестве связующего использована, по меньшей мере, одна смола, выбранная из группы полиэфирная смола, эпоксидная смола. Опора в нижней части дополнительно снабжена фланцевым соединением на болтах. Опора из композитного материала представляет собой коническую пустотелую конструкцию,изготовленную по технологии мокрой намотки стеклянного или базальтового ровинга,пропитанного эпоксидным или полиэфирным связующим. Обладая высокой механической прочностью,превосходной коррозионной стойкостью,низкой теплопроводностью и плотностью, опоры из композитного материала является отличной альтернативой опорам из традиционных материалов. Ровинг представляет собой жгут из нитей непрерывного стекловолокна и базальтового волокна. Ровинг различается плотностью количеством нитей в жгуте. Ровинг поставляется в бобинах, герметично упакованных в пленку. Ровинг используется для производства стеклотканей,стекломатов, а также непосредственно для изготовления стеклопластиковых изделий. При изготовлении изделий ровинг пропитывается связующим. На фиг.1 представлена опора из композитного материала без фланцевого соединения на болтах. На фиг.2 представлена опора из композитного материала с фланцевым соединением на болтах. 1 - стойка опоры 2 - пустотелая основа из композитного материала 3 - связущее, пропитанное на пустотелой основе 4 - фланцевое соединение 5 - болты фланцевого соединения. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Опора включает стойку (1), имеющую кольцевое или многогранное сечение, переменное по высоте опоры, в которой стойка (1) представляет собой пустотелую основу из композитного материала (2),пропитанную связующим (3). Пустотелая основа из композитного материала(2) образована посредством мокрой намотки ровинга. В качестве композитного материала (2) использован, по меньшей мере, один материал,выбранный из группы стекловолокно, базальтовое волокно, а в качестве связующего (3) использована,по меньшей мере, одна смола, выбранная из группы полиэфирная смола, эпоксидная смола. Опора в нижней части дополнительно снабжена фланцевым соединением (4) на болтах (5). Технические характеристики заявленной полезной модели Показатель Ед. измер-ния Удельная плотность кг/дм 3 Водопоглощение Модуль упругости МПа Прочность на разрыв МПа Прочность на изгиб МПа Прочность на сжатие МПа Ударопрочность кДж/м 2 Диэлектрическая проницаемость кВ/мм Теплопроводность ккал/м 0 С 0 -1 Коэффициент линейного расширения С Диэлектрическая постоянная при 50 Гц Преимуществами заявленной полезной модели являются- небольшой вес, в 2-3 раза ниже металлических аналогов- легкость монтажа и перевозки, не требует тяжелой техники- низкая себестоимость при монтаже- не требует периодической покраски- не требует постоянного технического обслуживания- расчетный срок службы более 50 лет- отсутствие деформации, выделения вредных веществ, помех работе светильника в процессе эксплуатации ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Опора, включающая стойку, имеющую кольцевое или многогранное сечение, переменное по высоте опоры, отличающаяся тем, что стойка представляет собой пустотелую основу из композитного материала, пропитанную связующим. 2. Опора по п.1, отличающаяся тем, что пустотелая основа из композитного материала образована посредством мокрой намотки ровинга. 3. Опора по п.п.1 и 2, отличающаяся тем, что в качестве композитного материала использован, по меньшей мере, один материал, выбранный из группы стекловолокно, базальтовое волокно. 4. Опора по п.п.1 и 2, отличающаяся тем, что в качестве связующего использована, по меньшей мере, одна смола, выбранная из группы полиэфирная смола, эпоксидная смола. 5. Опора по п.1, отличающаяся тем, что в нижней части дополнительно снабжена фланцевым соединением на болтах.
