Угловая направляющая плита

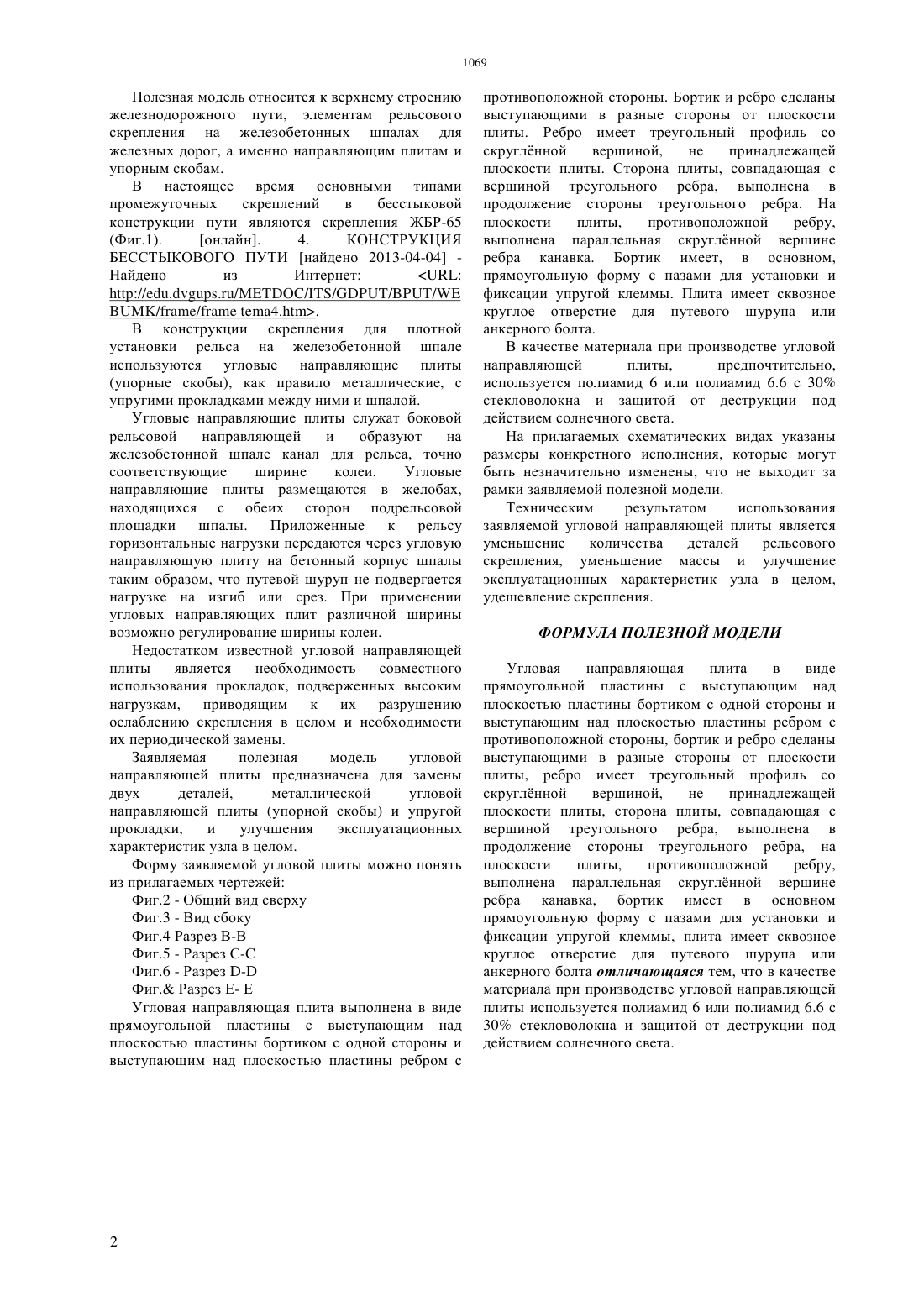

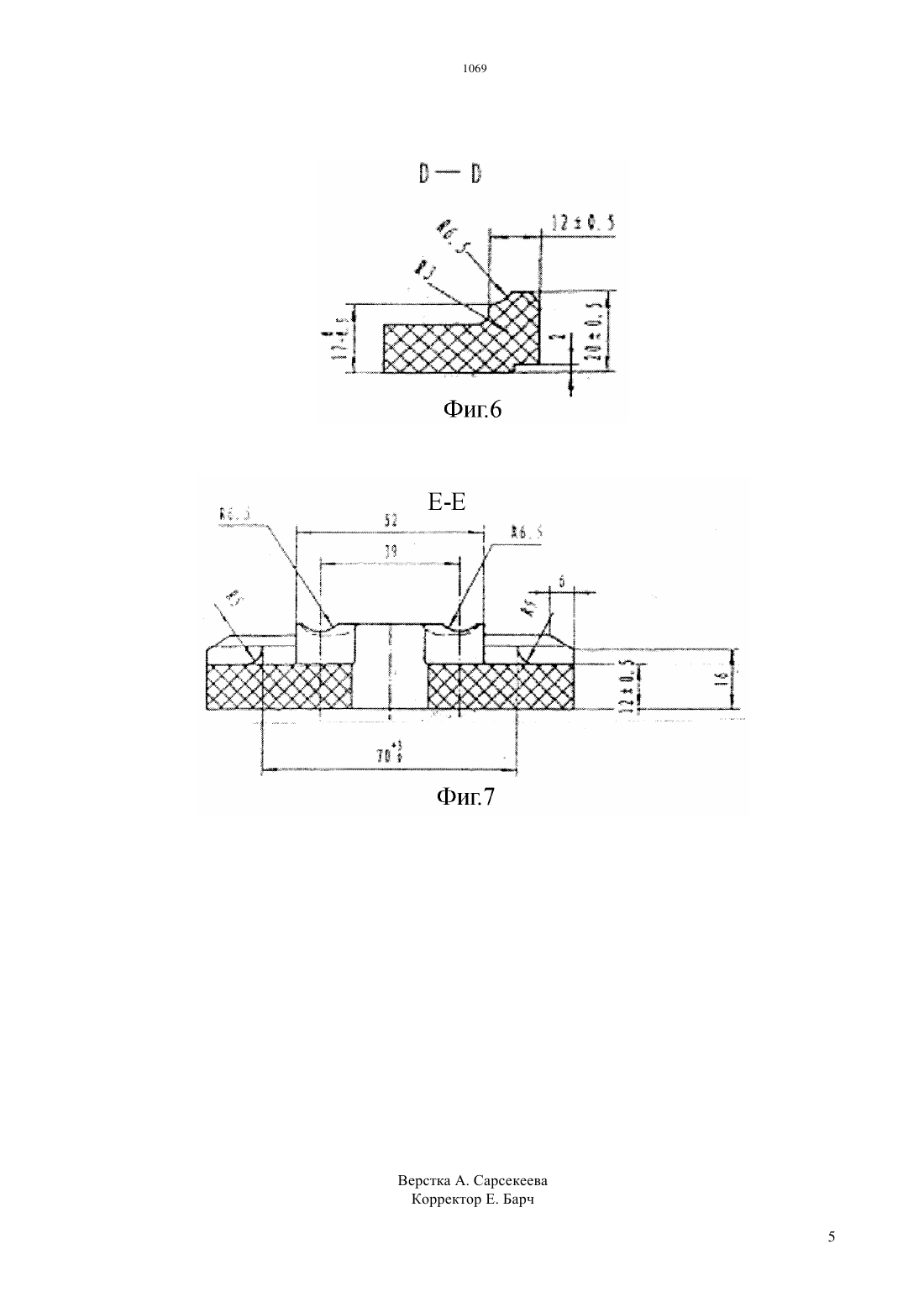

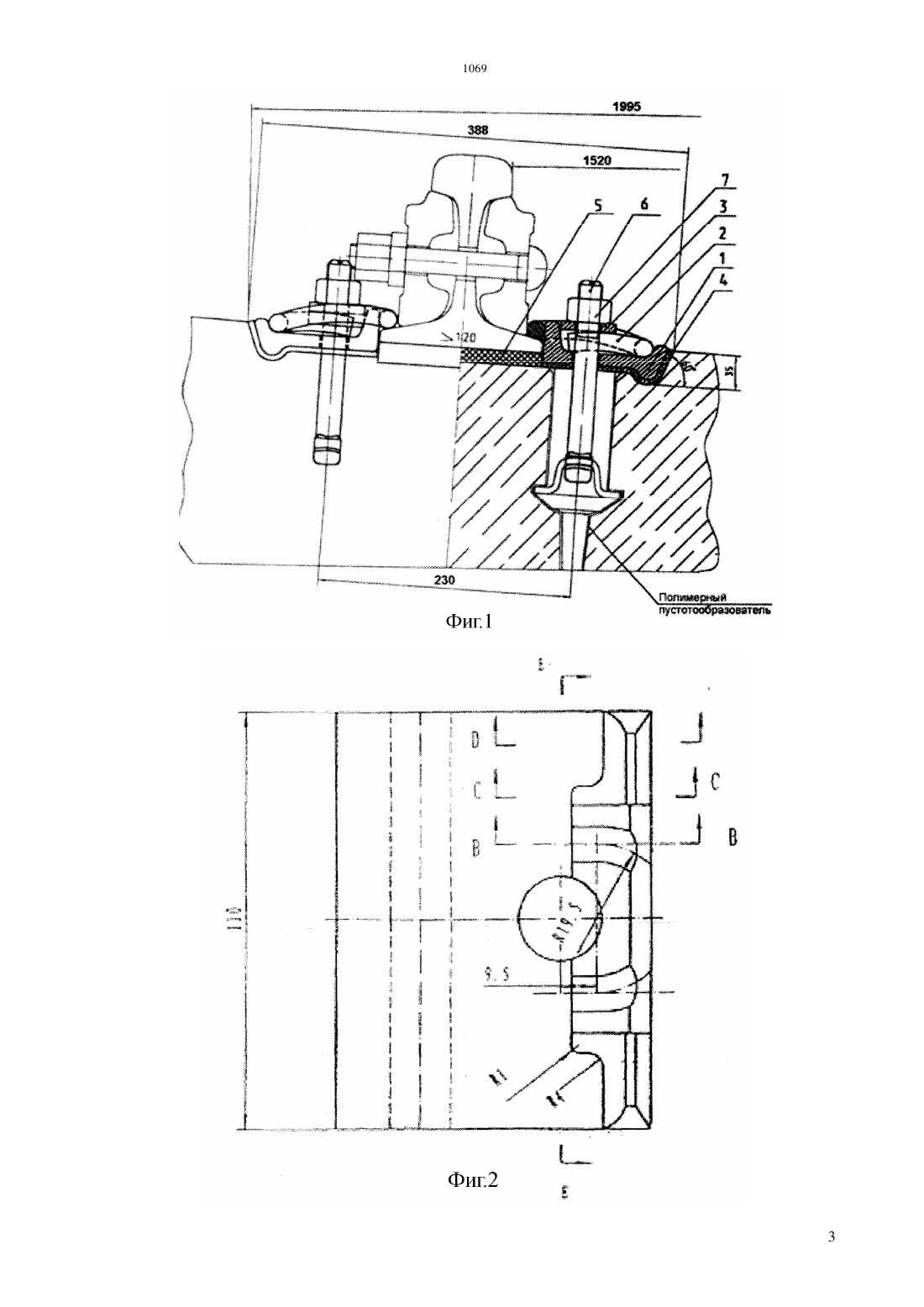

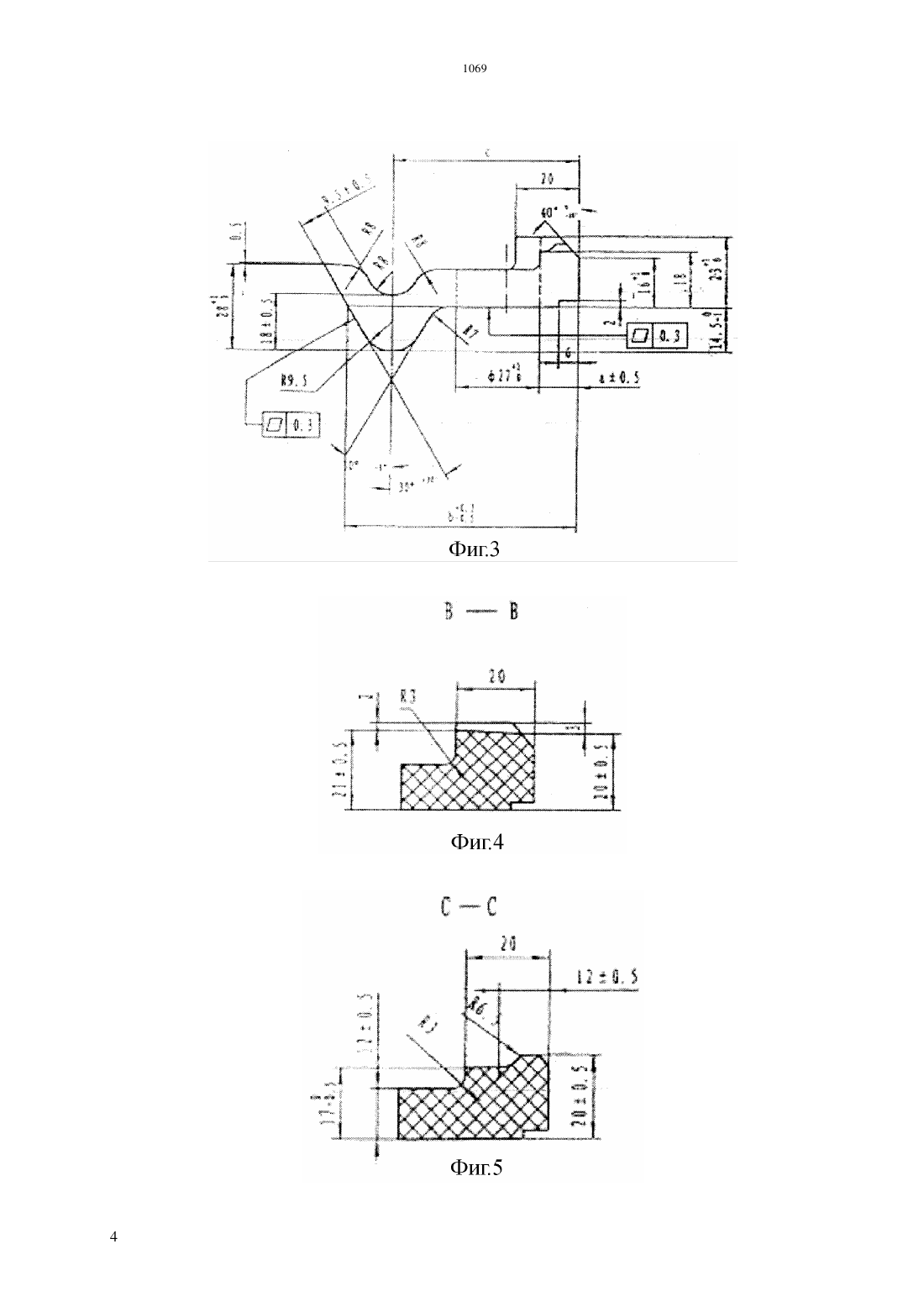

(51) 61 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ плиты, ребро имеет треугольный профиль со скруглнной вершиной,не принадлежащей плоскости плиты, сторона плиты, совпадающая с вершиной треугольного ребра, выполнена в продолжение стороны треугольного ребра, на плоскости плиты,противоположной ребру,выполнена параллельная скруглнной вершине ребра канавка, бортик имеет в основном прямоугольную форму с пазами для установки и фиксации упругой клеммы, плита имеет сквозное круглое отверстие для путевого шурупа или анкерного болта отличающаяся тем, что в качестве материала при производстве угловой направляющей плиты используется полиамид 6 или полиамид 6,6 с 30 стекловолокна и защитой от деструкции под действием солнечного света. Техническим результатом использования заявляемой угловой направляющей плиты является уменьшение количества деталей рельсового скрепления, уменьшение массы и увеличение эксплуатационных характеристик узла в целом.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(57) Полезная модель относится к верхнему строению железнодорожного пути, элементам рельсового скрепления на железобетонных шпалах для железных дорог, а именно направляющим плитам и упорным скобам. Угловая направляющая плита в виде прямоугольной пластины с выступающим над плоскостью пластины бортиком с одной стороны и выступающим над плоскостью пластины ребром с противоположной стороны, бортик и ребро сделаны выступающими в разные стороны от плоскости Полезная модель относится к верхнему строению железнодорожного пути, элементам рельсового скрепления на железобетонных шпалах для железных дорог, а именно направляющим плитам и упорным скобам. В настоящее время основными типами промежуточных скреплений в бесстыковой конструкции пути являются скрепления ЖБР-65(Фиг.1). онлайн. 4. КОНСТРУКЦИЯ БЕССТЫКОВОГО ПУТИ найдено 2013-04-04 Найдено из Интернет// 4 В конструкции скрепления для плотной установки рельса на железобетонной шпале используются угловые направляющие плиты(упорные скобы), как правило металлические, с упругими прокладками между ними и шпалой. Угловые направляющие плиты служат боковой рельсовой направляющей и образуют на железобетонной шпале канал для рельса, точно соответствующие ширине колеи. Угловые направляющие плиты размещаются в желобах,находящихся с обеих сторон подрельсовой площадки шпалы. Приложенные к рельсу горизонтальные нагрузки передаются через угловую направляющую плиту на бетонный корпус шпалы таким образом, что путевой шуруп не подвергается нагрузке на изгиб или срез. При применении угловых направляющих плит различной ширины возможно регулирование ширины колеи. Недостатком известной угловой направляющей плиты является необходимость совместного использования прокладок, подверженных высоким нагрузкам, приводящим к их разрушению ослаблению скрепления в целом и необходимости их периодической замены. Заявляемая полезная модель угловой направляющей плиты предназначена для замены двух деталей,металлической угловой направляющей плиты (упорной скобы) и упругой прокладки,и улучшения эксплуатационных характеристик узла в целом. Форму заявляемой угловой плиты можно понять из прилагаемых чертежей Фиг.2 - Общий вид сверху Фиг.3 - Вид сбоку Фиг.4 Разрез В-В Фиг.5 - Разрез С-С Фиг.6 - Разрез Фиг. Разрез Е- Е Угловая направляющая плита выполнена в виде прямоугольной пластины с выступающим над плоскостью пластины бортиком с одной стороны и выступающим над плоскостью пластины ребром с противоположной стороны. Бортик и ребро сделаны выступающими в разные стороны от плоскости плиты. Ребро имеет треугольный профиль со скруглнной вершиной,не принадлежащей плоскости плиты. Сторона плиты, совпадающая с вершиной треугольного ребра, выполнена в продолжение стороны треугольного ребра. На плоскости плиты,противоположной ребру,выполнена параллельная скруглнной вершине ребра канавка. Бортик имеет, в основном,прямоугольную форму с пазами для установки и фиксации упругой клеммы. Плита имеет сквозное круглое отверстие для путевого шурупа или анкерного болта. В качестве материала при производстве угловой направляющей плиты,предпочтительно,используется полиамид 6 или полиамид 6.6 с 30 стекловолокна и защитой от деструкции под действием солнечного света. На прилагаемых схематических видах указаны размеры конкретного исполнения, которые могут быть незначительно изменены, что не выходит за рамки заявляемой полезной модели. Техническим результатом использования заявляемой угловой направляющей плиты является уменьшение количества деталей рельсового скрепления, уменьшение массы и улучшение эксплуатационных характеристик узла в целом,удешевление скрепления. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Угловая направляющая плита в виде прямоугольной пластины с выступающим над плоскостью пластины бортиком с одной стороны и выступающим над плоскостью пластины ребром с противоположной стороны, бортик и ребро сделаны выступающими в разные стороны от плоскости плиты, ребро имеет треугольный профиль со скруглнной вершиной,не принадлежащей плоскости плиты, сторона плиты, совпадающая с вершиной треугольного ребра, выполнена в продолжение стороны треугольного ребра, на плоскости плиты,противоположной ребру,выполнена параллельная скруглнной вершине ребра канавка, бортик имеет в основном прямоугольную форму с пазами для установки и фиксации упругой клеммы, плита имеет сквозное круглое отверстие для путевого шурупа или анкерного болта отличающаяся тем, что в качестве материала при производстве угловой направляющей плиты используется полиамид 6 или полиамид 6.6 с 30 стекловолокна и защитой от деструкции под действием солнечного света.
