Минераловатная плита

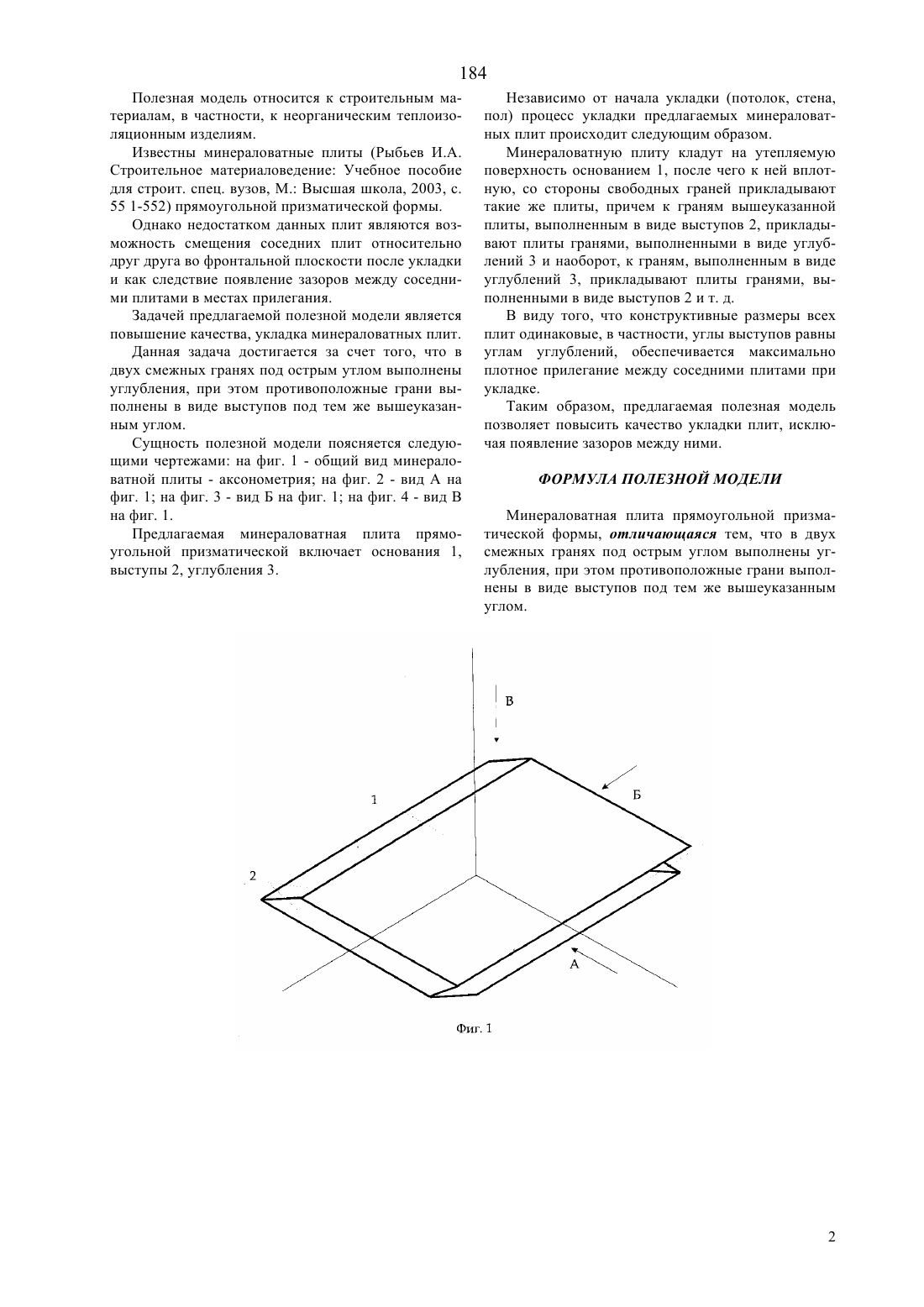

(51)7 04 1/76, 04 1/74 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(56) Рыбьев И.А. Строительное материаловедение Учебное пособие для строит. спец. вузов. М. Высшая школа, 2003, с. 551-552(57) Полезная модель относится к строительным материалам. Минераловатная плита прямоугольной призматической формы, у которой в двух смежных гранях под острым углом выполнены углубления, при этом противоположные грани выполнены в виде выступов под тем же вышеуказанным углом. Такое выполнение минераловатной плиты позволит повысить качество укладки плит, исключить появление зазоров между ними. 184 Полезная модель относится к строительным материалам, в частности, к неорганическим теплоизоляционным изделиям. Известны минераловатные плиты (Рыбьев И.А. Строительное материаловедение Учебное пособие для строит. спец. вузов, М. Высшая школа, 2003, с. 55 1-552) прямоугольной призматической формы. Однако недостатком данных плит являются возможность смещения соседних плит относительно друг друга во фронтальной плоскости после укладки и как следствие появление зазоров между соседними плитами в местах прилегания. Задачей предлагаемой полезной модели является повышение качества, укладка минераловатных плит. Данная задача достигается за счет того, что в двух смежных гранях под острым утлом выполнены углубления, при этом противоположные грани выполнены в виде выступов под тем же вышеуказанным углом. Сущность полезной модели поясняется следующими чертежами на фиг. 1 - общий вид минераловатной плиты - аксонометрия на фиг. 2 - вид А на фиг. 1 на фиг. 3 - вид Б на фиг. 1 на фиг. 4 - вид В на фиг. 1. Предлагаемая минераловатная плита прямоугольной призматической включает основания 1,выступы 2, углубления 3. Независимо от начала укладки (потолок, стена,пол) процесс укладки предлагаемых минераловатных плит происходит следующим образом. Минераловатную плиту кладут на утепляемую поверхность основанием 1, после чего к ней вплотную, со стороны свободных граней прикладывают такие же плиты, причем к граням вышеуказанной плиты, выполненным в виде выступов 2, прикладывают плиты гранями, выполненными в виде углублений 3 и наоборот, к граням, выполненным в виде углублений 3, прикладывают плиты гранями, выполненными в виде выступов 2 и т. д. В виду того, что конструктивные размеры всех плит одинаковые, в частности, углы выступов равны углам углублений, обеспечивается максимально плотное прилегание между соседними плитами при укладке. Таким образом, предлагаемая полезная модель позволяет повысить качество укладки плит, исключая появление зазоров между ними. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Минераловатная плита прямоугольной призматической формы, отличающаяся тем, что в двух смежных гранях под острым углом выполнены углубления, при этом противоположные грани выполнены в виде выступов под тем же вышеуказанным углом.
