Складная пластмассовая тара “нур-пак”

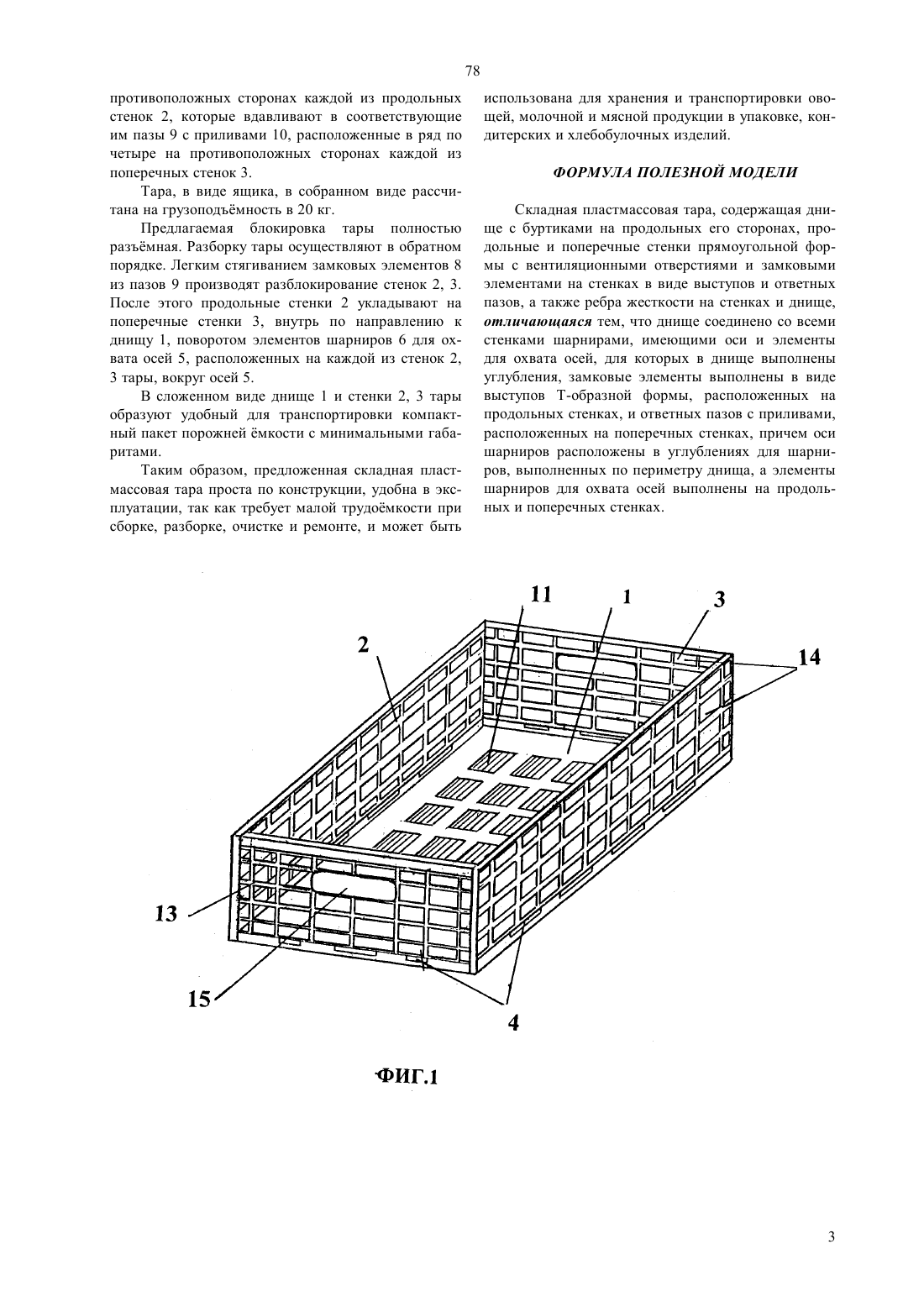

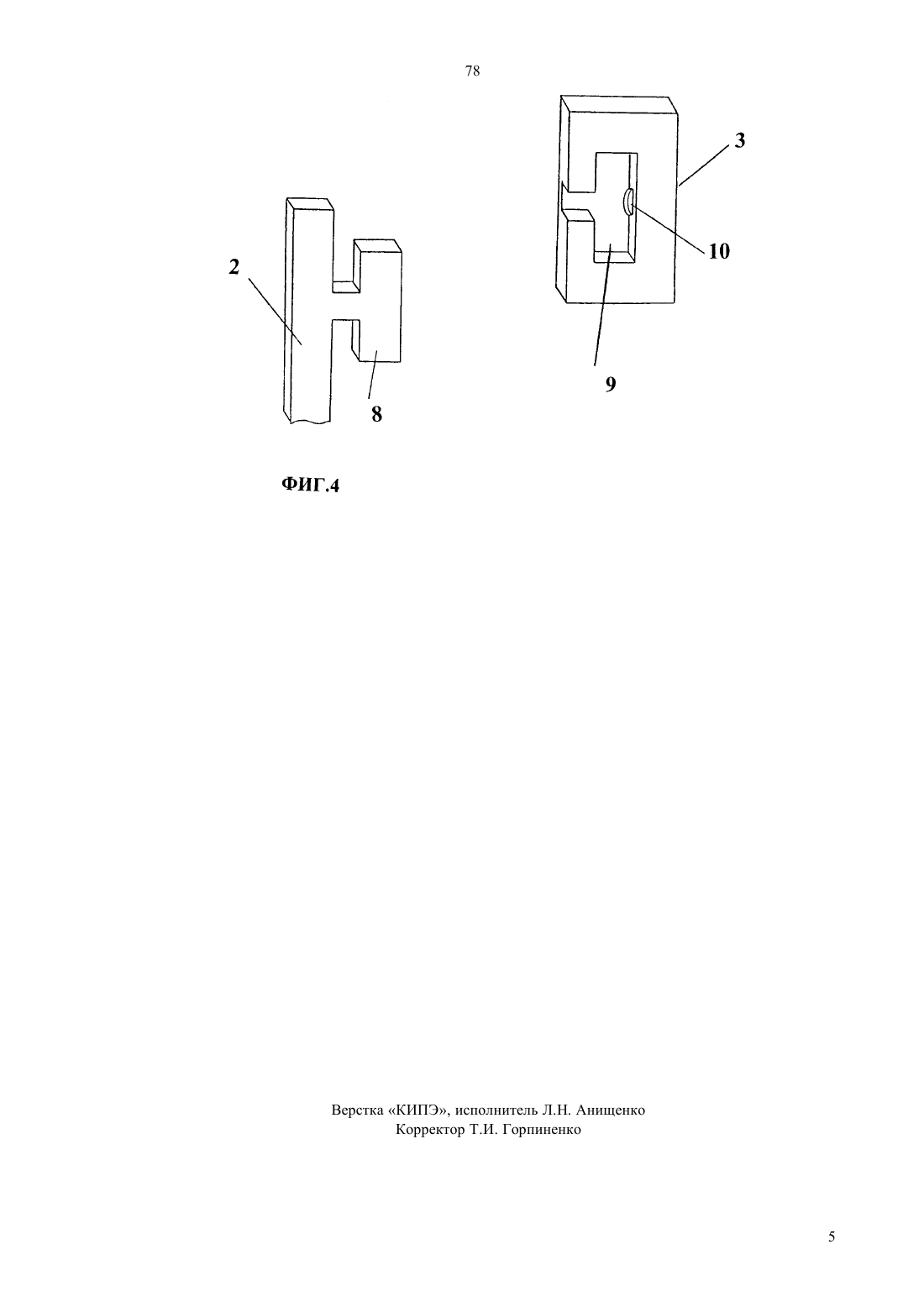

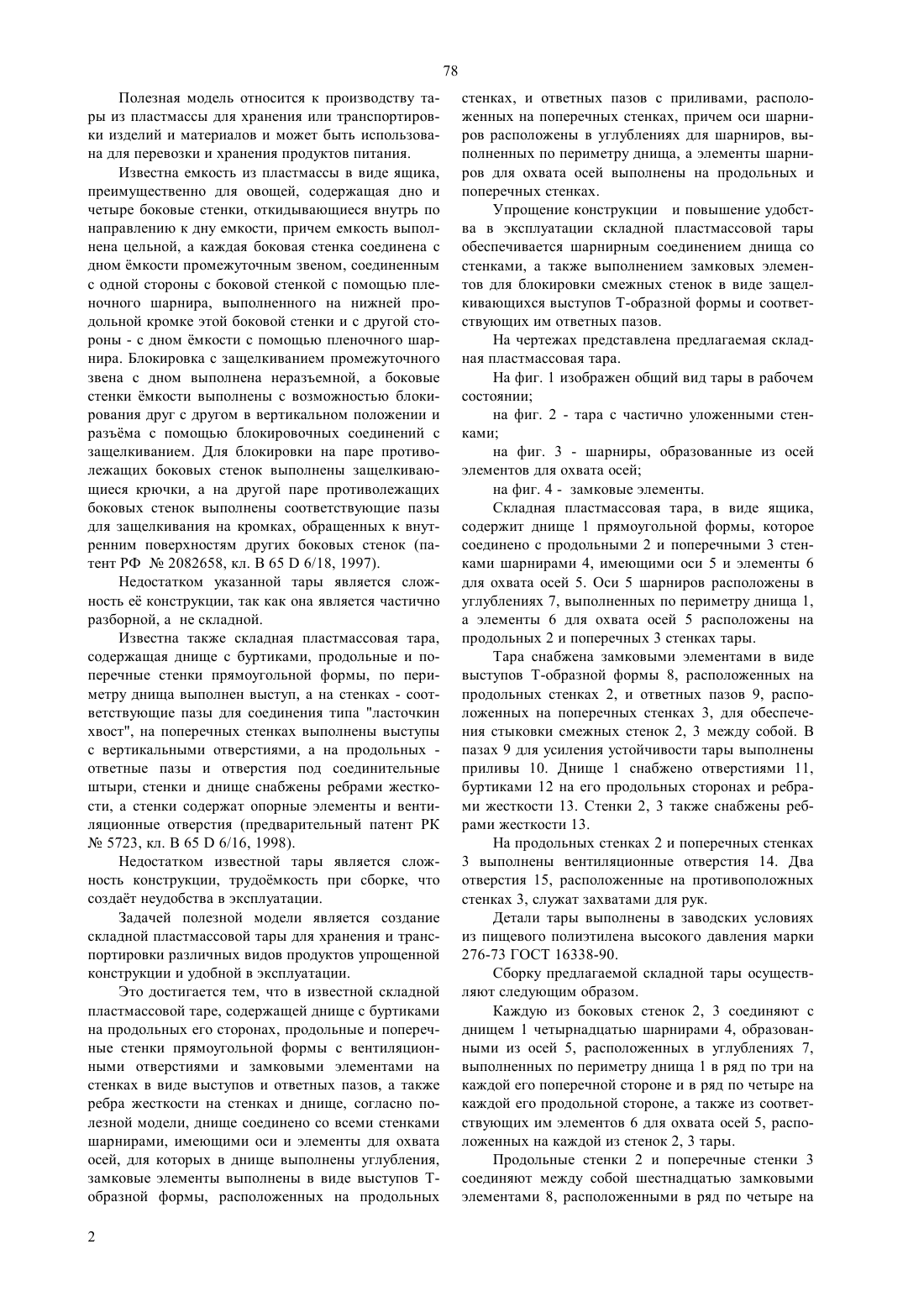

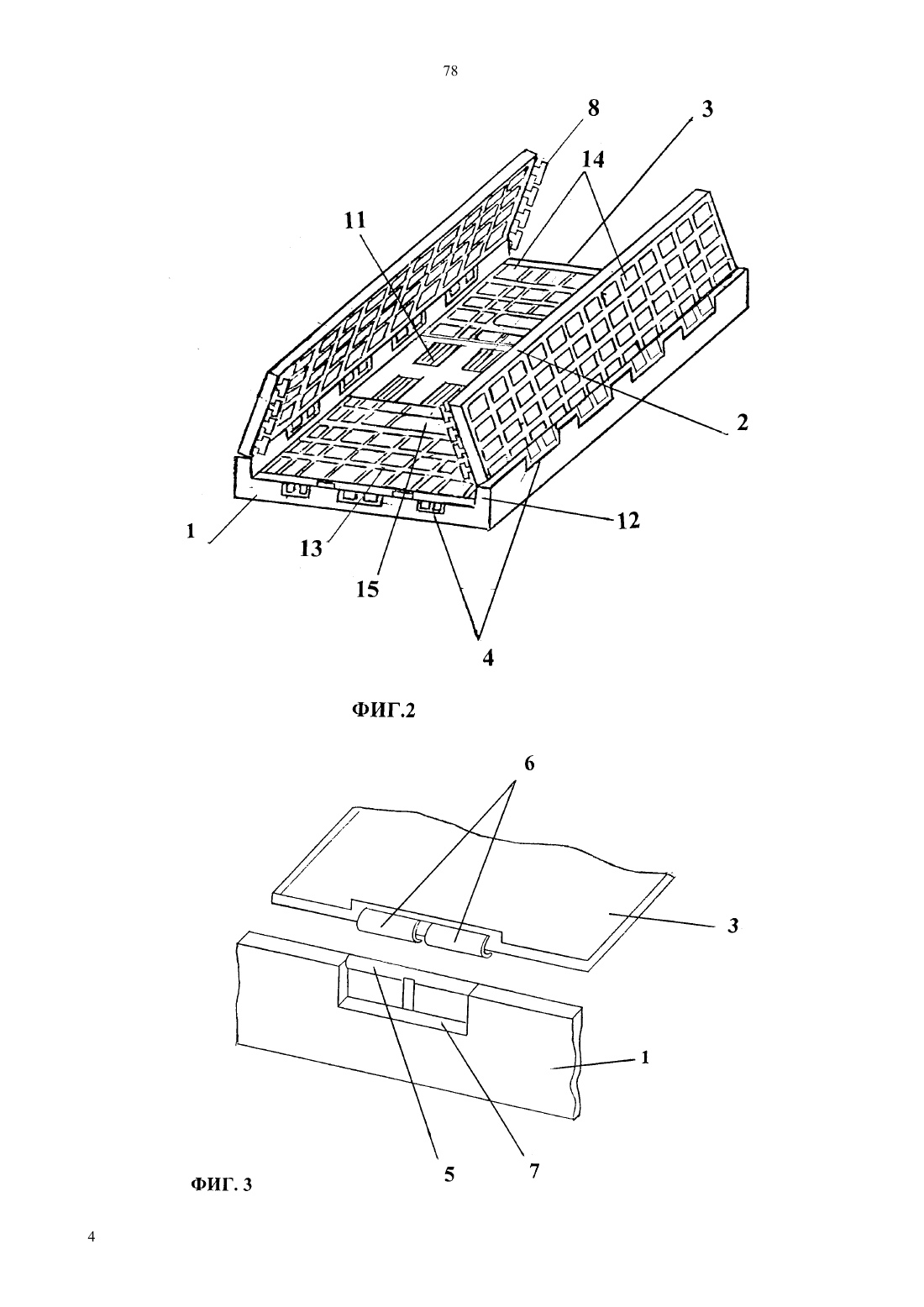

(51)7656/16,656/18 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Открытое акционерное общество Алматыпищереммаш(56) Предварительный патент РК 5723, кл. В 656/16, 1998(54) СКЛАДНАЯ ПЛАСТМАССОВАЯ ТАРА НУР-ПАК(57) Полезная модель относится к производству тары из пластмассы для хранения или транспортировки изделий и материалов и может быть использована для перевозки и хранения продуктов питания. Техническим результатом полезной модели является упрощение конструкции тары и повышение удобства в эксплуатации. Это достигается тем, что в складной пластмассовой таре, содержащей днище с буртиками, на продольных его сторонах, продольные и поперечные стенки прямоугольной формы с вентиляционными отверстиями и замковыми элементами на стенках в виде выступов и ответных пазов, а также ребра жесткости на стенках и днище, согласно полезной модели, днище соединено со всеми стенками шарнирами, имеющими оси и элементы для охвата осей, для которых в днище выполнены углубления, замковые элементы выполнены в виде выступов Т-образной формы, расположенных на продольных стенках, и ответных пазов с приливами, расположенных на поперечных стенках, причем оси шарниров расположены в углублениях для шарниров, выполненных по периметру днища, а элементы шарниров для охвата осей выполнены на продольных и поперечных стенках. 78 Полезная модель относится к производству тары из пластмассы для хранения или транспортировки изделий и материалов и может быть использована для перевозки и хранения продуктов питания. Известна емкость из пластмассы в виде ящика,преимущественно для овощей, содержащая дно и четыре боковые стенки, откидывающиеся внутрь по направлению к дну емкости, причем емкость выполнена цельной, а каждая боковая стенка соединена с дном мкости промежуточным звеном, соединенным с одной стороны с боковой стенкой с помощью пленочного шарнира, выполненного на нижней продольной кромке этой боковой стенки и с другой стороны - с дном мкости с помощью пленочного шарнира. Блокировка с защелкиванием промежуточного звена с дном выполнена неразъемной, а боковые стенки мкости выполнены с возможностью блокирования друг с другом в вертикальном положении и разъма с помощью блокировочных соединений с защелкиванием. Для блокировки на паре противолежащих боковых стенок выполнены защелкивающиеся крючки, а на другой паре противолежащих боковых стенок выполнены соответствующие пазы для защелкивания на кромках, обращенных к внутренним поверхностям других боковых стенок (патент РФ 2082658, кл. В 656/18, 1997). Недостатком указанной тары является сложность е конструкции, так как она является частично разборной, а не складной. Известна также складная пластмассовая тара,содержащая днище с буртиками, продольные и поперечные стенки прямоугольной формы, по периметру днища выполнен выступ, а на стенках - соответствующие пазы для соединения типа ласточкин хвост, на поперечных стенках выполнены выступы с вертикальными отверстиями, а на продольных ответные пазы и отверстия под соединительные штыри, стенки и днище снабжены ребрами жесткости, а стенки содержат опорные элементы и вентиляционные отверстия (предварительный патент РК 5723, кл. В 656/16, 1998). Недостатком известной тары является сложность конструкции, трудомкость при сборке, что создат неудобства в эксплуатации. Задачей полезной модели является создание складной пластмассовой тары для хранения и транспортировки различных видов продуктов упрощенной конструкции и удобной в эксплуатации. Это достигается тем, что в известной складной пластмассовой таре, содержащей днище с буртиками на продольных его сторонах, продольные и поперечные стенки прямоугольной формы с вентиляционными отверстиями и замковыми элементами на стенках в виде выступов и ответных пазов, а также ребра жесткости на стенках и днище, согласно полезной модели, днище соединено со всеми стенками шарнирами, имеющими оси и элементы для охвата осей, для которых в днище выполнены углубления,замковые элементы выполнены в виде выступов Тобразной формы, расположенных на продольных 2 стенках, и ответных пазов с приливами, расположенных на поперечных стенках, причем оси шарниров расположены в углублениях для шарниров, выполненных по периметру днища, а элементы шарниров для охвата осей выполнены на продольных и поперечных стенках. Упрощение конструкции и повышение удобства в эксплуатации складной пластмассовой тары обеспечивается шарнирным соединением днища со стенками, а также выполнением замковых элементов для блокировки смежных стенок в виде защелкивающихся выступов Т-образной формы и соответствующих им ответных пазов. На чертежах представлена предлагаемая складная пластмассовая тара. На фиг. 1 изображен общий вид тары в рабочем состоянии на фиг. 2 - тара с частично уложенными стенками на фиг. 3 - шарниры, образованные из осей элементов для охвата осей на фиг. 4 - замковые элементы. Складная пластмассовая тара, в виде ящика,содержит днище 1 прямоугольной формы, которое соединено с продольными 2 и поперечными 3 стенками шарнирами 4, имеющими оси 5 и элементы 6 для охвата осей 5. Оси 5 шарниров расположены в углублениях 7, выполненных по периметру днища 1,а элементы 6 для охвата осей 5 расположены на продольных 2 и поперечных 3 стенках тары. Тара снабжена замковыми элементами в виде выступов Т-образной формы 8, расположенных на продольных стенках 2, и ответных пазов 9, расположенных на поперечных стенках 3, для обеспечения стыковки смежных стенок 2, 3 между собой. В пазах 9 для усиления устойчивости тары выполнены приливы 10. Днище 1 снабжено отверстиями 11,буртиками 12 на его продольных сторонах и ребрами жесткости 13. Стенки 2, 3 также снабжены ребрами жесткости 13. На продольных стенках 2 и поперечных стенках 3 выполнены вентиляционные отверстия 14. Два отверстия 15, расположенные на противоположных стенках 3, служат захватами для рук. Детали тары выполнены в заводских условиях из пищевого полиэтилена высокого давления марки 276-73 ГОСТ 16338-90. Сборку предлагаемой складной тары осуществляют следующим образом. Каждую из боковых стенок 2, 3 соединяют с днищем 1 четырнадцатью шарнирами 4, образованными из осей 5, расположенных в углублениях 7,выполненных по периметру днища 1 в ряд по три на каждой его поперечной стороне и в ряд по четыре на каждой его продольной стороне, а также из соответствующих им элементов 6 для охвата осей 5, расположенных на каждой из стенок 2, 3 тары. Продольные стенки 2 и поперечные стенки 3 соединяют между собой шестнадцатью замковыми элементами 8, расположенными в ряд по четыре на 78 противоположных сторонах каждой из продольных стенок 2, которые вдавливают в соответствующие им пазы 9 с приливами 10, расположенные в ряд по четыре на противоположных сторонах каждой из поперечных стенок 3. Тара, в виде ящика, в собранном виде рассчитана на грузоподъмность в 20 кг. Предлагаемая блокировка тары полностью разъмная. Разборку тары осуществляют в обратном порядке. Легким стягиванием замковых элементов 8 из пазов 9 производят разблокирование стенок 2, 3. После этого продольные стенки 2 укладывают на поперечные стенки 3, внутрь по направлению к днищу 1, поворотом элементов шарниров 6 для охвата осей 5, расположенных на каждой из стенок 2,3 тары, вокруг осей 5. В сложенном виде днище 1 и стенки 2, 3 тары образуют удобный для транспортировки компактный пакет порожней мкости с минимальными габаритами. Таким образом, предложенная складная пластмассовая тара проста по конструкции, удобна в эксплуатации, так как требует малой трудомкости при сборке, разборке, очистке и ремонте, и может быть использована для хранения и транспортировки овощей, молочной и мясной продукции в упаковке, кондитерских и хлебобулочных изделий. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Складная пластмассовая тара, содержащая днище с буртиками на продольных его сторонах, продольные и поперечные стенки прямоугольной формы с вентиляционными отверстиями и замковыми элементами на стенках в виде выступов и ответных пазов, а также ребра жесткости на стенках и днище,отличающаяся тем, что днище соединено со всеми стенками шарнирами, имеющими оси и элементы для охвата осей, для которых в днище выполнены углубления, замковые элементы выполнены в виде выступов Т-образной формы, расположенных на продольных стенках, и ответных пазов с приливами,расположенных на поперечных стенках, причем оси шарниров расположены в углублениях для шарниров, выполненных по периметру днища, а элементы шарниров для охвата осей выполнены на продольных и поперечных стенках.
