Высевающее устройство

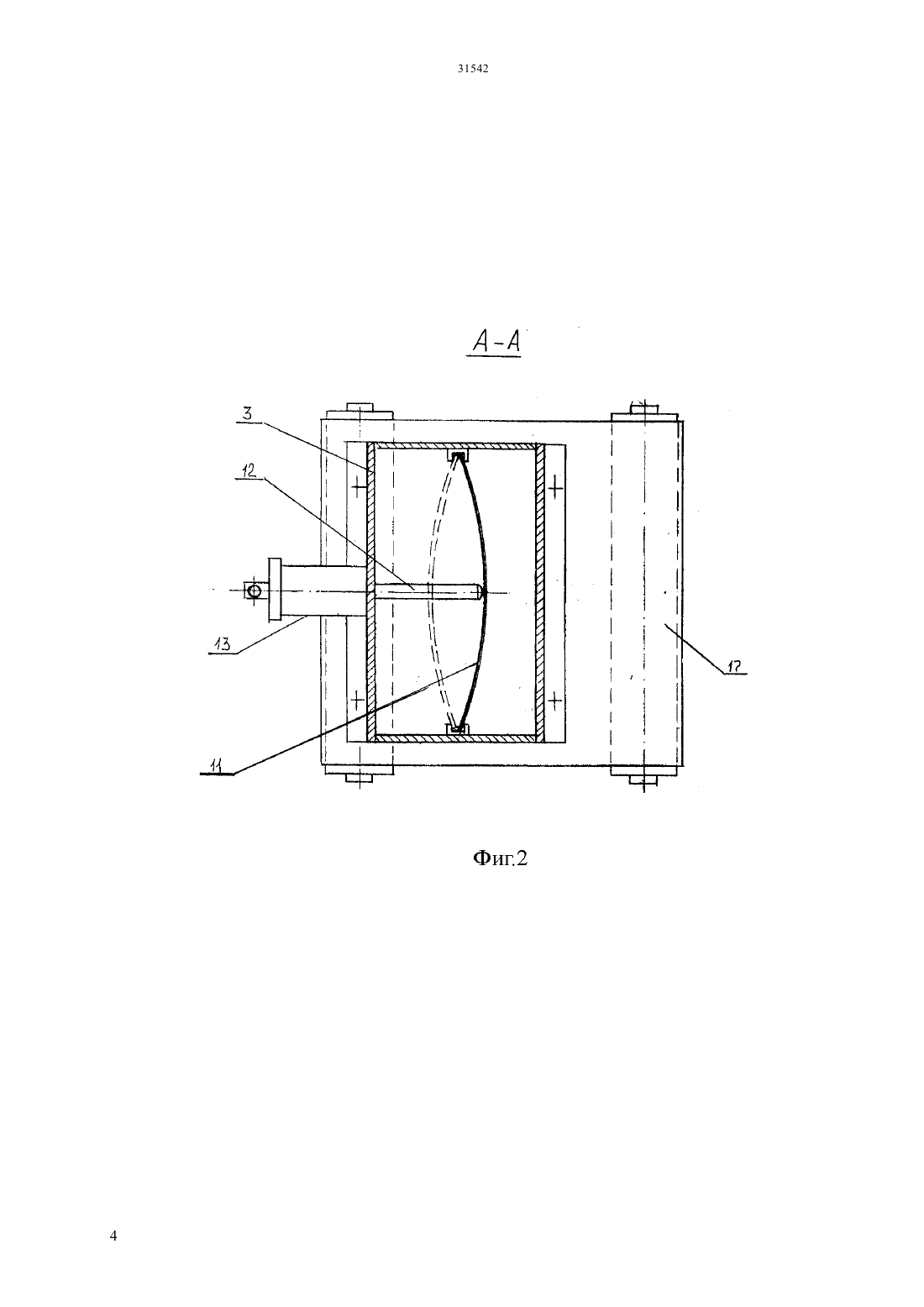

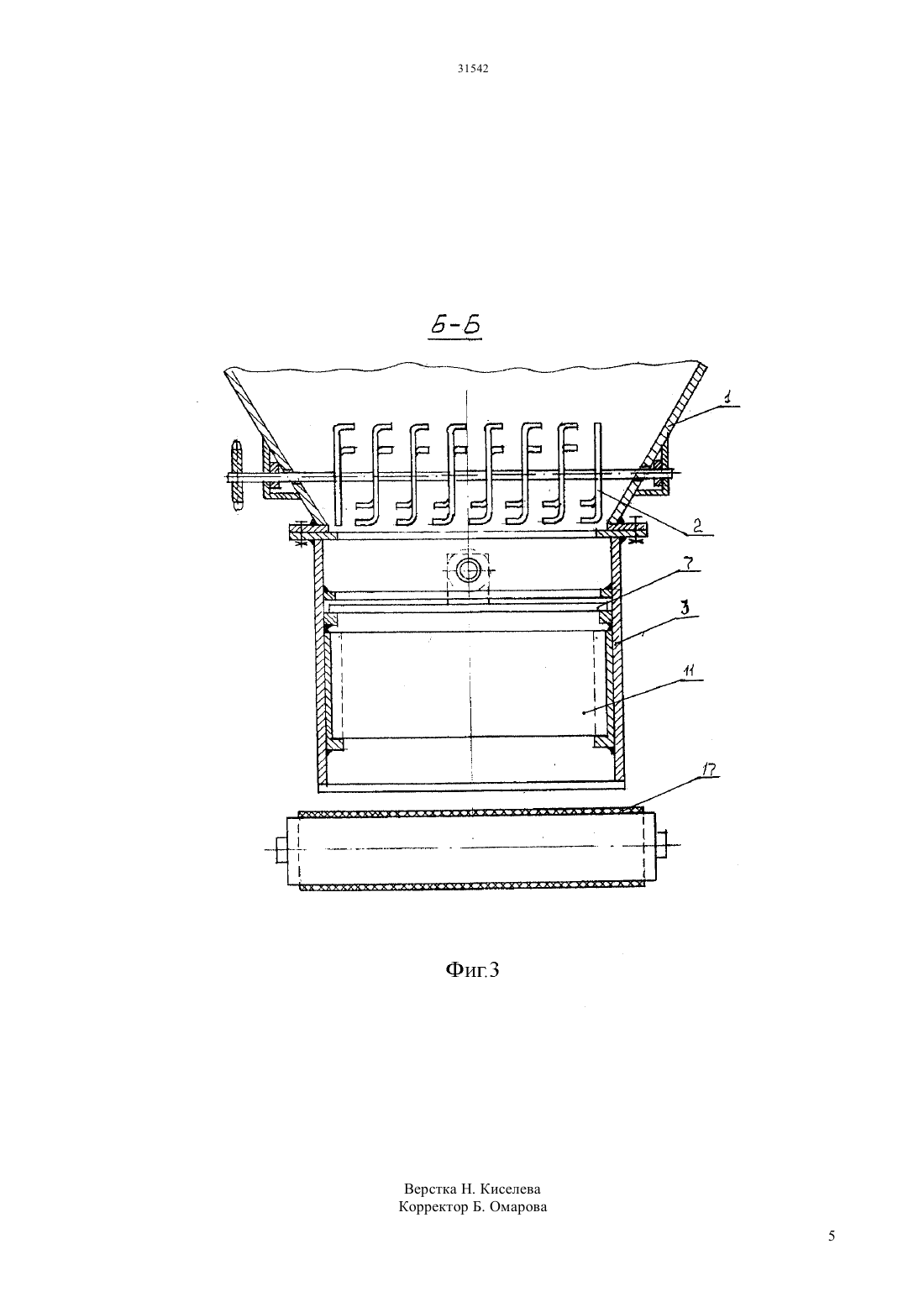

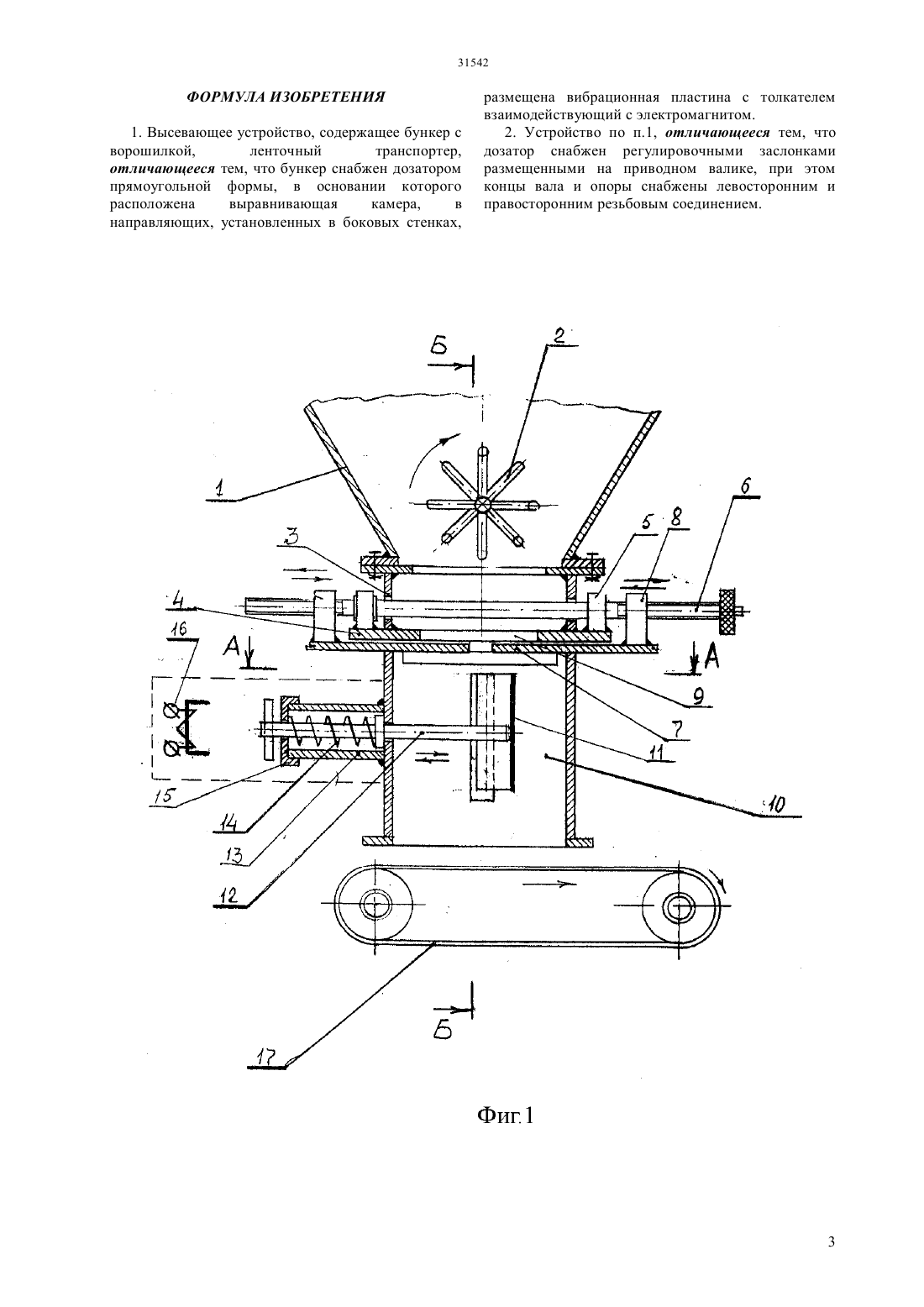

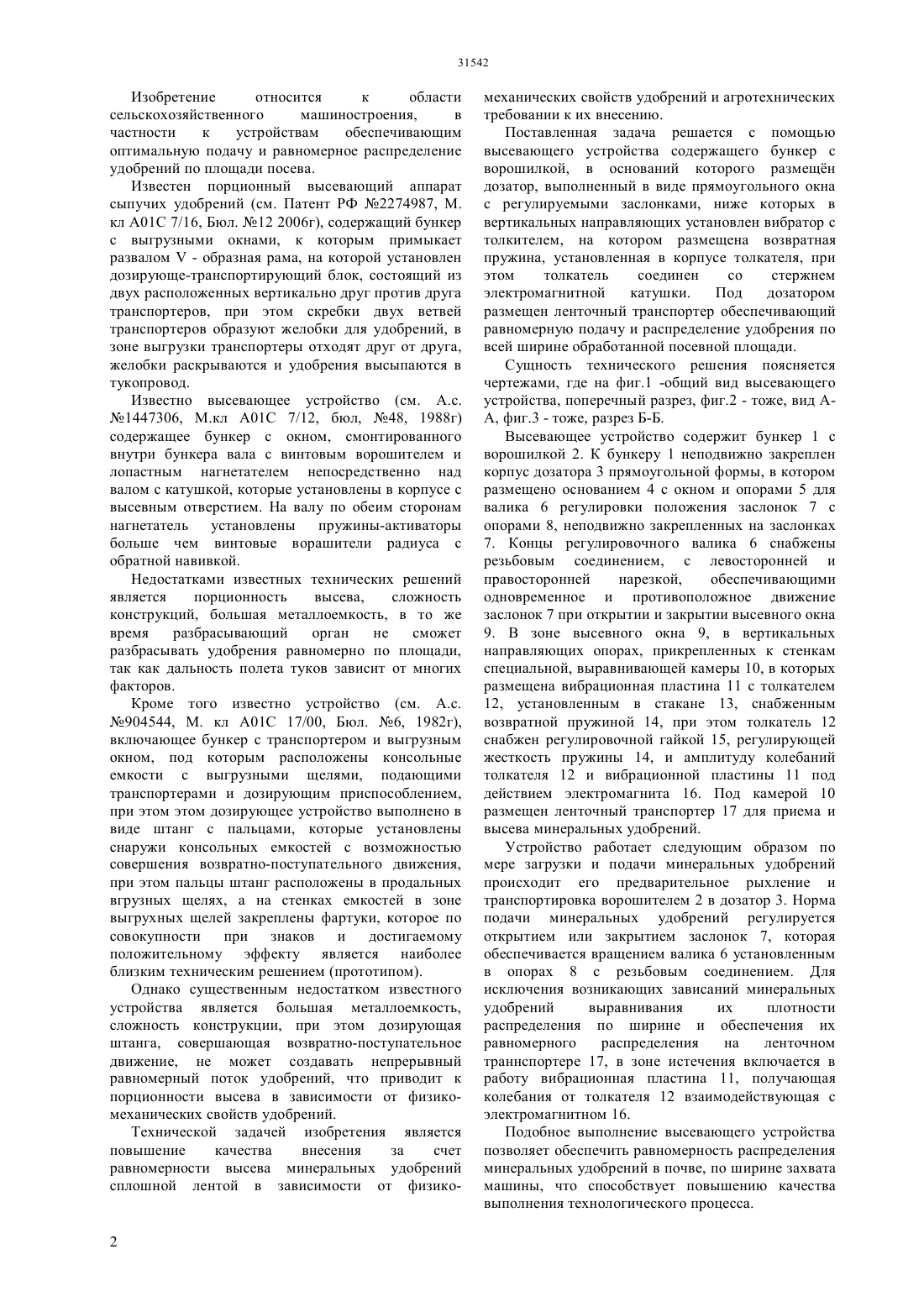

(51) 01 17/00 (2006.01) 01 7/16 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является повышение равномерности высева минеральных удобрений сплошной лентой в зависимости от физико-механических свойств удобрений и агротехнических требования к их внесению. Поставленном задаче решается с помощью высевающего устройства, содержащего бункер 1 с ворошилькой 2, дозатора 3 прямоугольной формы снабженного регулировочными заслонками 7 с приводным валиком 6 на опорах 8 слевосторонней и правосторонней резьбой, ниже которых в вертикальных направляющих размещена вибрационная пластина 11 с талкателем 12 взаимодействующими с электромагнитом 16. Подобное выполнение высевающего устройства позволяет обеспечить равномерное распределение минеральных удобрений в почве, по ширине захвата машины, что способствует повышению качества выполнения технологического процесса.(72) Нукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичРоманюк Николай НиколаевичАгейчик Валерий Александрович Муращенко Владимир ИвановичКусаинов Руслан КомековичЖаксылыкова Зияда СапаргалиевнаБалабекова Айгуль ТолегеновнаАлайдарова Айнура Махсатовна Сугирбай Адилет Мухитулы(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам обеспечивающим оптимальную подачу и равномерное распределение удобрения по площади посева. Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам обеспечивающим оптимальную подачу и равномерное распределение удобрений по площади посева. Известен порционный высевающий аппарат сыпучих удобрений (см. Патент РФ 2274987, М. кл А 01 С 7/16, Бюл. 12 2006 г), содержащий бункер с выгрузными окнами, к которым примыкает развалом- образная рама, на которой установлен дозирующе-транспортирующий блок, состоящий из двух расположенных вертикально друг против друга транспортеров, при этом скребки двух ветвей транспортеров образуют желобки для удобрений, в зоне выгрузки транспортеры отходят друг от друга,желобки раскрываются и удобрения высыпаются в тукопровод. Известно высевающее устройство (см. А.с. 1447306, М.кл А 01 С 7/12, бюл, 48, 1988 г) содержащее бункер с окном, смонтированного внутри бункера вала с винтовым ворошителем и лопастным нагнетателем непосредственно над валом с катушкой, которые установлены в корпусе с высевным отверстием. На валу по обеим сторонам нагнетатель установлены пружины-активаторы больше чем винтовые ворашители радиуса с обратной навивкой. Недостатками известных технических решений является порционность высева,сложность конструкций, большая металлоемкость, в то же время разбрасывающий орган не сможет разбрасывать удобрения равномерно по площади,так как дальность полета туков зависит от многих факторов. Кроме того известно устройство (см. А.с. 904544, М. кл А 01 С 17/00, Бюл. 6, 1982 г),включающее бункер с транспортером и выгрузным окном, под которым расположены консольные емкости с выгрузными щелями, подающими транспортерами и дозирующим приспособлением,при этом этом дозирующее устройство выполнено в виде штанг с пальцами, которые установлены снаружи консольных емкостей с возможностью совершения возвратно-поступательного движения,при этом пальцы штанг расположены в продальных вгрузных щелях, а на стенках емкостей в зоне выгрухных щелей закреплены фартуки, которое по совокупности при знаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Однако существенным недостатком известного устройства является большая металлоемкость,сложность конструкции, при этом дозирующая штанга, совершающая возвратно-поступательное движение, не может создавать непрерывный равномерный поток удобрений, что приводит к порционности высева в зависимости от физикомеханических свойств удобрений. Технической задачей изобретения является повышение качества внесения за счет равномерности высева минеральных удобрений сплошной лентой в зависимости от физико 2 механических свойств удобрений и агротехнических требовании к их внесению. Поставленная задача решается с помощью высевающего устройства содержащего бункер с ворошилкой, в оснований которого размещн дозатор, выполненный в виде прямоугольного окна с регулируемыми заслонками, ниже которых в вертикальных направляющих установлен вибратор с толкителем, на котором размещена возвратная пружина, установленная в корпусе толкателя, при этом толкатель соединен со стержнем электромагнитной катушки. Под дозатором размещен ленточный транспортер обеспечивающий равномерную подачу и распределение удобрения по всей ширине обработанной посевной площади. Сущность технического решения поясняется чертежами, где на фиг.1 -общий вид высевающего устройства, поперечный разрез, фиг.2 - тоже, вид АА, фиг.3 - тоже, разрез Б-Б. Высевающее устройство содержит бункер 1 с ворошилкой 2. К бункеру 1 неподвижно закреплен корпус дозатора 3 прямоугольной формы, в котором размещено основанием 4 с окном и опорами 5 для валика 6 регулировки положения заслонок 7 с опорами 8, неподвижно закрепленных на заслонках 7. Концы регулировочного валика 6 снабжены резьбовым соединением, с левосторонней и правосторонней нарезкой,обеспечивающими одновременное и противоположное движение заслонок 7 при открытии и закрытии высевного окна 9. В зоне высевного окна 9, в вертикальных направляющих опорах, прикрепленных к стенкам специальной, выравнивающей камеры 10, в которых размещена вибрационная пластина 11 с толкателем 12, установленным в стакане 13, снабженным возвратной пружиной 14, при этом толкатель 12 снабжен регулировочной гайкой 15, регулирующей жесткость пружины 14, и амплитуду колебаний толкателя 12 и вибрационной пластины 11 под действием электромагнита 16. Под камерой 10 размещен ленточный транспортер 17 для приема и высева минеральных удобрений. Устройство работает следующим образом по мере загрузки и подачи минеральных удобрений происходит его предварительное рыхление и транспортировка ворошителем 2 в дозатор 3. Норма подачи минеральных удобрений регулируется открытием или закрытием заслонок 7, которая обеспечивается вращением валика 6 установленным в опорах 8 с резьбовым соединением. Для исключения возникающих зависаний минеральных удобрений выравнивания их плотности распределения по ширине и обеспечения их равномерного распределения на ленточном траннспортере 17, в зоне истечения включается в работу вибрационная пластина 11, получающая колебания от толкателя 12 взаимодействующая с электромагнитном 16. Подобное выполнение высевающего устройства позволяет обеспечить равномерность распределения минеральных удобрений в почве, по ширине захвата машины, что способствует повышению качества выполнения технологического процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Высевающее устройство, содержащее бункер с ворошилкой,ленточный транспортер,отличающееся тем, что бункер снабжен дозатором прямоугольной формы, в основании которого расположена выравнивающая камера,в направляющих, установленных в боковых стенках, размещена вибрационная пластина с толкателем взаимодействующий с электромагнитом. 2. Устройство по п.1, отличающееся тем, что дозатор снабжен регулировочными заслонками размещенными на приводном валике, при этом концы вала и опоры снабжены левосторонним и правосторонним резьбовым соединением.
