Навеска жатки

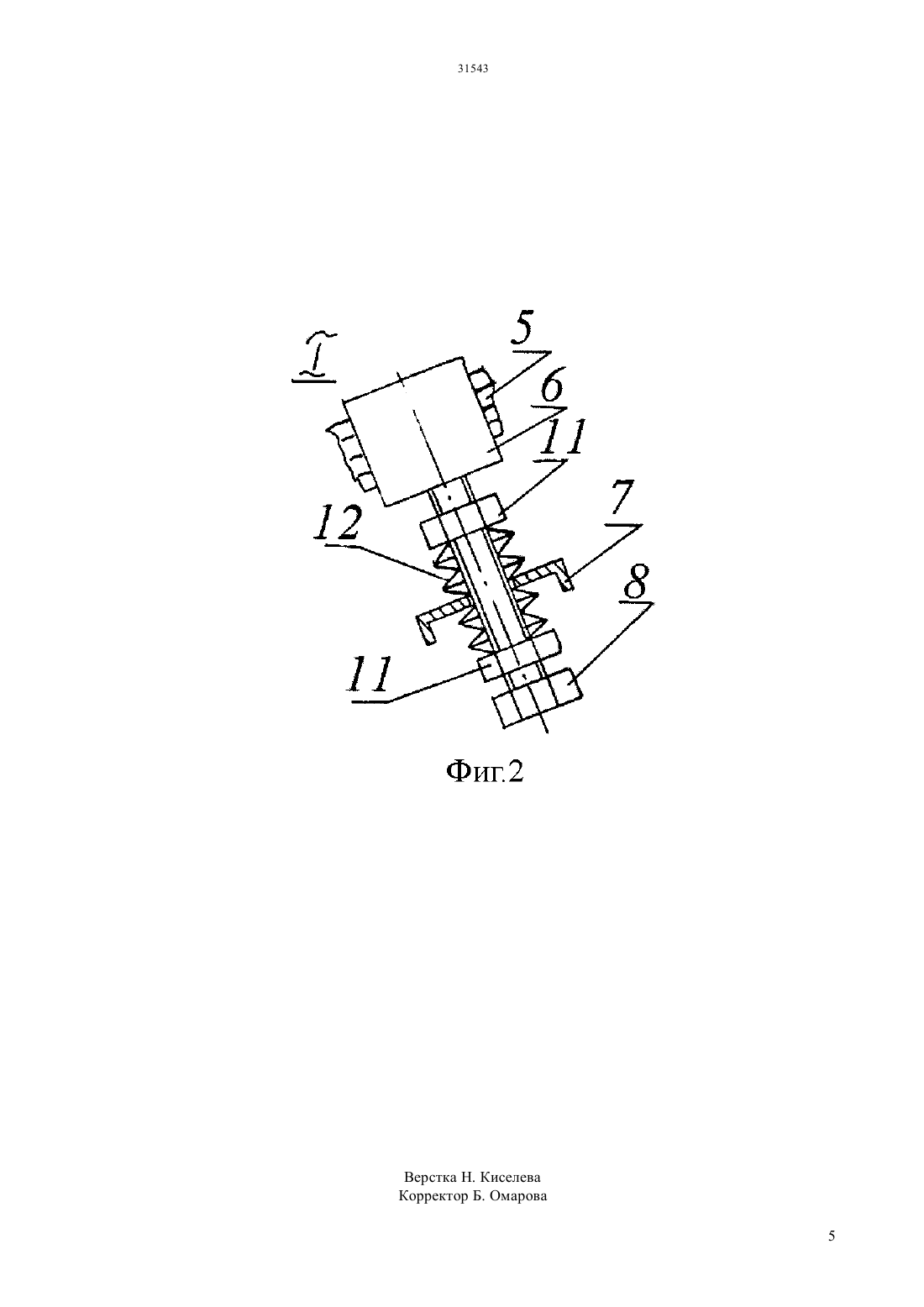

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройством регулирования ее давления, причм один конец рессоры 5 закреплен на корпусе жатки 1 с возможностью ограниченного продольного перемещения, а другой конец шарнирно закреплен на корпусе наклонной камеры 1, а устройство регулирования давления рессоры 5 выполнено в виде охватывающего рессору в е центральной части хомута 6, который перемещается вверх или вниз винтом, установленным в кронштейне,закреплнном на корпусе наклонной камеры 1, где регулировочный винт 8 вставлен в отверстие кронштейна, закреплнного на корпусе наклонной камеры, с зазором с возможностью относительного перемещения, при этом по обе стороны кронштейна,закреплнного на корпусе наклонной камеры, на регулировочном винте 8 навинчены регулировочные гайки, причм между ними и плоскими,перпендикулярными оси симметрии регулировочного винта 8,поверхностями кронштейна, закреплнного на корпусе наклонной камеры,установлены нанизанные своими отверстиями на регулировочный винт с возможностью относительного перемещения расположенные попарно основаниями большего диаметра впритык друг к другу тарельчатые пружины.(72) Нукешев Саяхат ОразовичШило Иван НиколаевичРоманюк Николай Николаевич Агейчик Валерий АлександровичЕсхожин Джадыгер ЗарлыковичАхметов Ержан СоветовичРоманюк Вадим Николаевич Муращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области сельскохозяйственного машиностроения и может быть использована в навесных жатках,агрегатируемых с самоходными зерноуборочными комбайнами, энергосредствами или реверсивными тракторами. Задача,которую решает изобретение,заключается в снижении действующих на жатку и е навеску динамических нагрузок, повышении эксплуатационной наджности устройства. Поставленная задача решается с помощью навески жатки, включающей наклонную камеру 1,рессору 5 уравновешивания и копирования с Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано в навесных жатках,агрегатируемых с самоходными зерноуборочными комбайнами, энергосредствами или реверсивными тракторами. Основным условием работы жаток с наименьшими потерями зерна, особенно при уборке низкорослых и полеглых хлебов, является качественное копирование микронеровностей рельефа поля их рабочими органами (режущими аппаратами, очесывающими роторами и др.). Для решения этой задачи используются различные навески жаток с механизмами уравновешивания и копирования с опорными башмаками или колесами. Последние должны скользить или перекатываться по поверхности поля без зарываний в почву и галопирований при прохождении над неровностями поля. Чтобы данное условие было выполнено,давление жатки в статике на башмаки или колеса рекомендуется отрегулировать в пределах 300-400 Н(см. Х.И. Изаксон. Зерноуборочные комбайны Нива и Колос. - 2-е изд. перераб. и доп. - М. Колос, 1980. - с.416). При работе жатки с копированием рельефа поля ее корпус постоянно меняет свое положение относительно наклонной камеры в зависимости от частоты и величины встречающихся неровностей поля. При этом давление на копирующие башмаки тем больше, чем больше величина неровностей рельефа поля и скорость движения комбайна. Например, при движении комбайна в рабочем режиме со скоростью 7,0 км/ч и величине местных неровностей рельефа поля в 60 мм, давление на башмаки жатки может достигать 1000-1200 Н(см. Х.И. Изаксон. Зерноуборочные комбайны Нива и Колос. - 2-е изд. перераб. и доп. - М. Колос, 1980. - с.416), то есть в 3-4 раза больше значения отрегулированного в статическом положении. Поэтому качественное копирование рельефа поля может быть обеспечено при использовании совершенных механизмов навески жаток. Известны различные механизмы навески жаток на молотилки комбайнов, из которых наиболее типичным и распространенным является механизм,используемый на отечественных комбайнах Нива,Дон и Енисей(см. Х.И. Изаксон. Зерноуборочные комбайны Нива и Колос. -2-е изд. перераб. и доп. - М. Колос, 1980. - с.416 Д.И. Шаткус. Зерноуборочные комбайны Енисей. М. Агропромиздат,1986. с.335). В принципиальной схеме данный механизм уравновешивания и копирования состоит из двух блоков спиральных пружин, рычагов и подвесок,установленных по двум сторонам наклонной камеры. Каждый блок спиральных пружин одним концом закреплен на трубе расположенной в верхней части наклонной камеры, а другим соединен шарнирно с рычагом и подвеской механизма уравновешивания и копирования,расположенными внизу этой камеры. Рычаги закреплены шарнирно одним концом на наклонной 2 камере, а другим сочленены через шарнирную скобу с подвеской. В свою очередь, подвеска шарнирно соединена с основной (нижней) трубой корпуса жатки, что позволяет путем натяжения блоков пружин уравновесить обе стороны жатки, относительно точки ее присоединения к наклонной камере шарового шарнира, и отрегулировать необходимое давление на опорные башмаки или колеса. Основным недостатком механизмов навески с блоками спиральных пружин является большое количество используемых деталей. Отсюда сложность конструкции, низкая техническая надежность и большая трудоемкость обслуживания и регулирования. Кроме этого, спиральные пружины растяжения не стабильны по характеристикам упругости. В процессе эксплуатации они подвержены остаточной деформации и усилия их растяжения, необходимые для уравновешивания и качественного копирования рельефа почвы,становятся со временем недостаточными. Их приходится часто регулировать, а иногда заменять. Поэтому использование механизма навески со спиральными пружинами не всегда обеспечивает качественное копирование рельефа поля. Кроме этого, спиральные пружины сложны в изготовлении и дорогостоящие. Известна (см. Машина для уборки урожая. ПатентСША 4199925. Изобретатели. , ,. . , ,. , , . Приоритет иностранной заявки 7 февраля 1979.) машина для уборки урожая зерновых культур содержащая хедер, плавающий режущий аппарат и средства поддержки режущего аппарата на хедере,включающие горизонтальные опорные рычаги для режущего аппарата, шарниры на задних концах опорных рычагов для шарнирного соединения с хедером, опорную пружину в виде листовой рессоры для каждого опорного рычага, идущую от заднего конца опорного рычага вперед и создающую подъемное усилие для режущего аппарата через опорные рычаги, средства на хедере,удерживающие передний конец рессоры от перемещения вниз, средство регулировки на опорном рычаге рядом с задним концом,посредством которого крепится задний конец рессоры, и шарнирное средство на опорном рычаге,лежащее на рессоре между ее концами, из-за чего уравновешивается режущий аппарат. Хедер жатки по данному изобретению устанавливается на необходимую высоту с помощью механизма автоматической регулировки, который определяет положение бруса режущего аппарата при помощи щупов, размещенных снизу на этом брусе. Во время уборки урожая комбайном хедер обычно остается в одном и том же положении относительно земли, а режущий аппарат в некоторых пределах будет подниматься и опускаться относительно хедера в зависимости от контура земли. Известна (см. Патент РФ 2498552, ПК 01 34/03, 2013), принятая за прототип навеска жатки, включающая наклонную камеру, рессору уравновешивания и копирования с устройством регулирования ее давления, причм один конец рессоры закреплен на корпусе жатки с возможностью ограниченного продольного перемещения, а другой конец шарнирно закреплен на корпусе наклонной камеры, а устройство регулирования давления рессоры выполнено в виде хомута, который перемещается вверх или вниз винтом, установленным в кронштейне на корпусе наклонной камеры. Недостатком данного устройства является большое количество используемых деталей,вызванное необходимостью регулировать отдельно высоту хедера относительно поверхности почвы механизмом автоматической регулировки и отдельно - усилие давления башмаков режущего аппарата на почву для копирования рельефа поля без галопирований. Отсюда сложность и большая металлоемкость конструкции, низкая техническая надежность и высокая трудоемкость обслуживания и регулирования. Задача,которую решает изобретение,заключается в снижении действующих на жатку и е навеску динамических нагрузок, повышении эксплуатационной наджности устройства. Поставленная задача решается с помощью навески жатки, включающей наклонную камеру,рессору уравновешивания и копирования с устройством регулирования ее давления, причм один конец рессоры закреплен на корпусе жатки с возможностью ограниченного продольного перемещения, а другой конец шарнирно закреплен на корпусе наклонной камеры, а устройство регулирования давления рессоры выполнено в виде охватывающего рессору в е центральной части хомута, который перемещается вверх или вниз винтом,установленным в кронштейне,закреплнном на корпусе наклонной камеры, где регулировочный винт вставлен в отверстие кронштейна, закреплнного на корпусе наклонной камеры, с зазором с возможностью относительного перемещения, при этом по обе стороны кронштейна,закреплнного на корпусе наклонной камеры, на регулировочном винте навинчены регулировочные гайки, причм между ними и плоскими,перпендикулярными оси симметрии регулировочного винта, поверхностями кронштейна,закреплнного на корпусе наклонной камеры,установлены нанизанные своими отверстиями на регулировочный винт с возможностью относительного перемещения расположенные попарно основаниями большего диаметра впритык друг к другу тарельчатые пружины. На фиг.1 представлена навеска жатки, нижнее соединение наклонной камеры с шаровым шарниром на жатке не меняется и на фиг. не показано на фиг.2 представлен узелна фиг.1. Навеска жатки включает наклонную камеру 1,верхний брус корпуса жатки 2, кронштейн 3 на жатке с горизонтально расположенными осями 4, рессору 5 с охватывающим е в центральной части рессоры 5 хомутом 6, кронштейн 7, закреплнный на корпусе наклонной камеры 1 перпендикулярно е боковой поверхности, с вставленным в его отверстие с зазором и возможностью относительного перемещения регулировочным винтом 8, трубу 9 на наклонной камере 1, ось симметрии которой расположена перпендикулярно боковой поверхности наклонной камеры 1, на которой шарнирно закреплен кронштейн 10. Один конец рессоры 5 закреплен на кронштейне 10 на трубе 9 наклонной камеры 1, а второй, имеющий двухсторонние выступы, устанавливается между осями 4 в кронштейне 3 на брусе жатки 2 с возможностью скольжения в продольном направлении. Для установки рессоры 5 в кронштейн 3 верхняя ось 4 выполнена съемной. Скольжение рессоры 5 вперед между осями 4 ограничивается при упоре ее выступов в переднюю стенку кронштейна 3 на брусе жатки 2, а назад - при упоре этими же выступами в оси 4. Ограниченное скольжение рессоры 5 между осями 4 в кронштейне 3 обеспечивает необходимый диапазон продольного копирования рельефа поля жаткой. По обе стороны кронштейна 7, закреплнного на корпусе наклонной камеры, на регулировочном винте 8 навинчены регулировочные гайки 11, причм между ними и плоскими, перпендикулярными оси симметрии регулировочного винта 8,поверхностями кронштейна 7, закреплнного на корпусе наклонной камеры,установлены нанизанные своими отверстиями на регулировочный винт 8 с возможностью относительного перемещения расположенные попарно основаниями большего диаметра впритык друг к другу тарельчатые пружины 12. Вертикальное уравновешивающее усилие, передаваемое на корпус жатки 2 через кронштейн 3, регулируется изменением положения рессоры 5 в продольно - вертикальной плоскости с помощью хомута 6, который перемещается вверх или вниз вращением регулировочных гаек 11 и сжатием тарельчатых пружин 12, установленных на регулировочном винте 8, расположенном в отверстии кронштейна 7, закреплнного на корпусе наклонной камеры 1. Для качественного копирования рельефа поля регулировка должна быть выполнена так, чтобы давление на башмаки или колеса жатки в статике было в пределах 300-400 Н. Работа навески жатки осуществляется следующим образом. При проходе опорных башмаков или перекатывании колес над выступающими неровностями поля, верхний брус 2 корпуса жатки отходит назад, рессора 5 скользит по осям 4 вперед и упирается выступами в переднюю стенку кронштейна 3 и ограничивает наклон корпуса жатки назад. При проходе опорных башмаков или перекатывании колес по пониженным неровностям поля, верхний брус 2 корпуса жатки отходит вперед,рессора 5 скользит по осям 4 назад и упирается выступами в эти оси и ограничивает наклон корпуса жатки вперед. Таким образом, обеспечивается 3 необходимое ограниченное продольное копирование жаткой рельефа поля. Поперечное копирование рельефа поля обеспечивается различными амплитудами изгибов рессор 5,расположенных по обеим сторонам наклонной камеры, в зависимости от значений вертикальных нагрузок на опорные башмаки или колеса. Например, когда один из опорных башмаков или колес преодолевает неровность поверхности поля,то соответствующий конец жатки приподнимается или опускается под воздействием вертикальной нагрузки,превышающей отрегулированное значение на рессоре. С помощью тарельчатых пружин 12 осуществляется снижающее динамические нагрузки дополнительное упругое демпфирование навески жатки. ФОРМУЛА ИЗОБРЕТЕНИЯ Навеска жатки, содержащая наклонную камеру,рессору уравновешивания и копирования с устройством регулирования ее давления, причем один конец рессоры закреплен на корпусе жатки с возможностью ограниченного продольного перемещения, а другой конец шарнирно закреплен на корпусе наклонной камеры, а устройство регулирования давления рессоры выполнено в виде охватывающего рессору в е центральной части хомута, который перемещается вверх или вниз винтом,установленным в кронштейне,закрепленном на корпусе наклонной камеры,отличающаяся тем, что регулировочный винт вставлен в отверстие кронштейна, закрепленного на корпусе наклонной камеры с зазором, с возможностью относительного перемещения, при этом по обе стороны кронштейна,на регулировочном винте навинчены регулировочные гайки,причем между ними,установлены нанизанные своими отверстиями на регулировочный винт с возможностью относительного перемещения,расположенные попарно основаниями большего диаметра впритык друг другу, тарельчатые пружины.
