Высевающее устройство

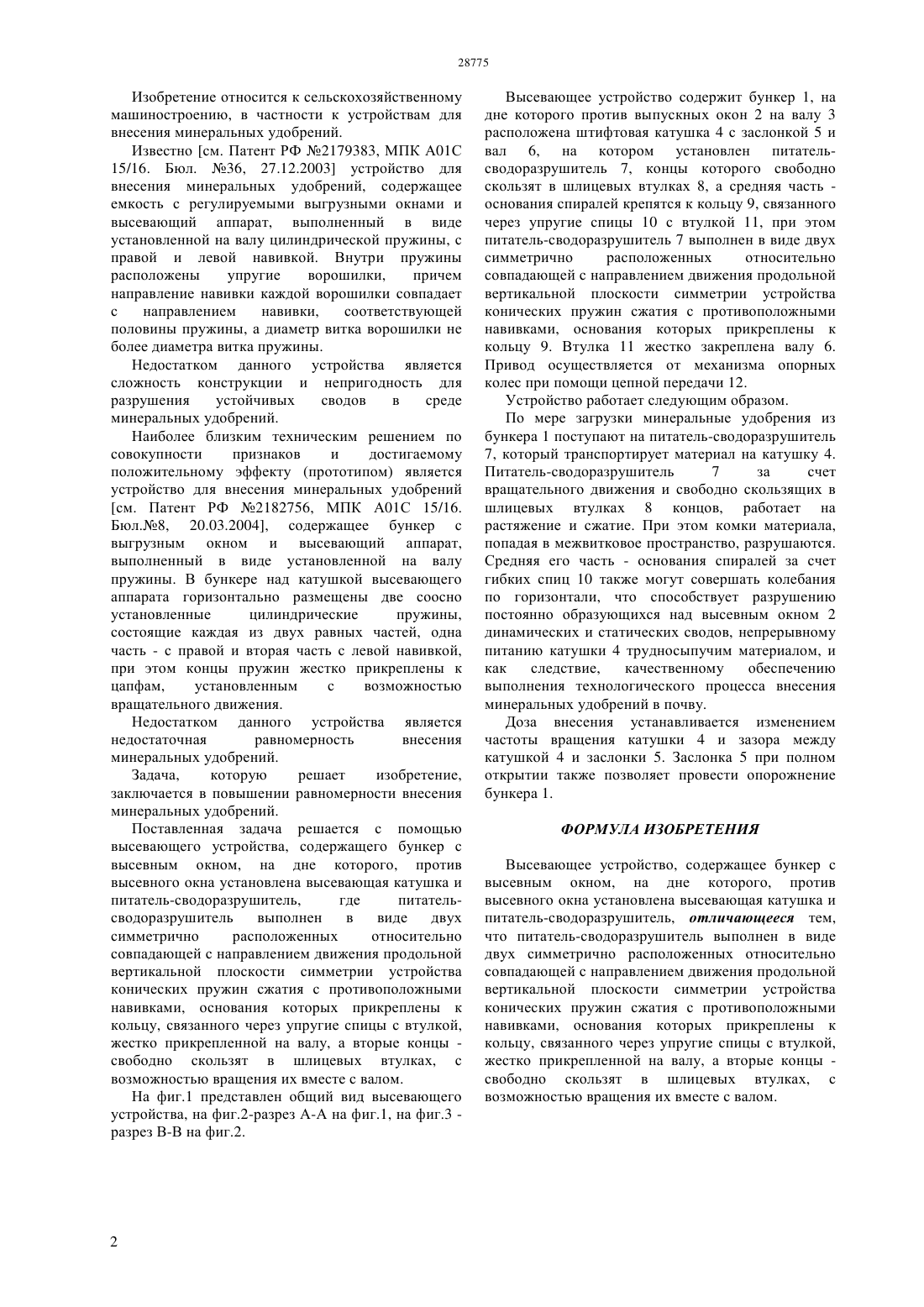

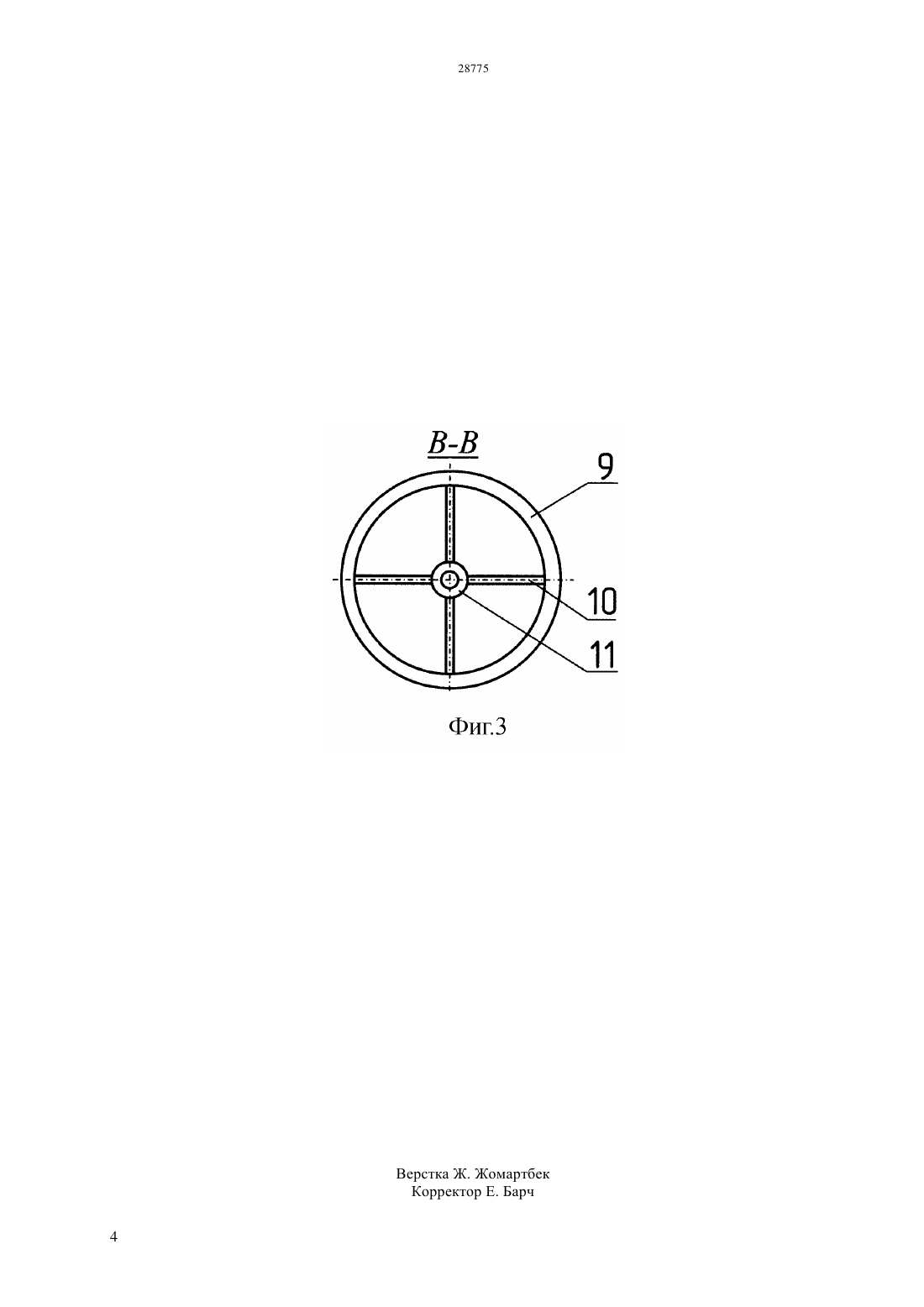

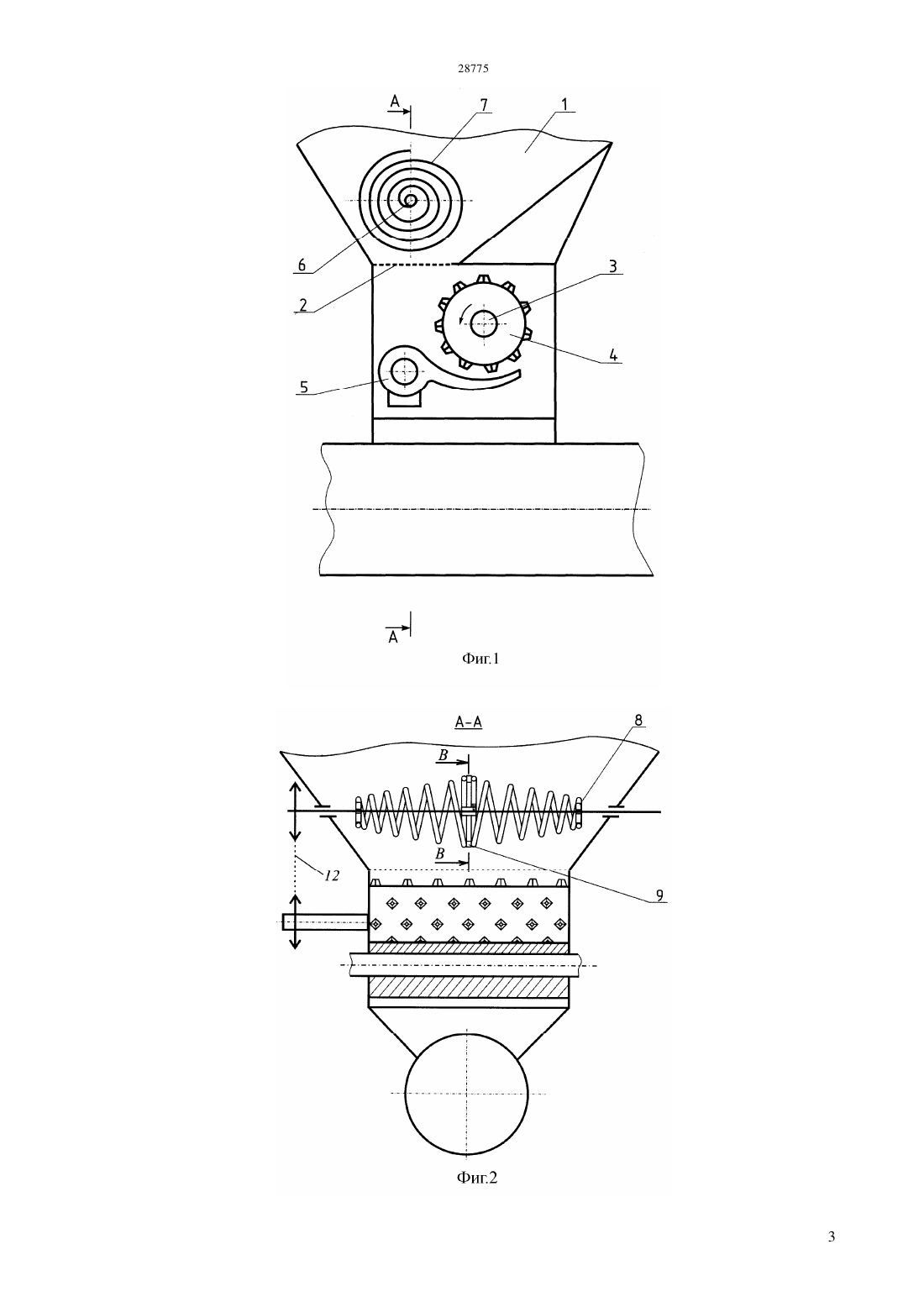

(51) 01 7/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача,которую решает изобретение,заключается в повышении равномерности внесения минеральных удобрений. Поставленная задача решается с помощью высевающего устройства, содержащего бункер с высевным окном, на дне которого, против высевного окна установлена высевающая катушка и питатель-сводоразрушитель,где питательсводоразрушитель выполнен в виде двух симметрично расположенных относительно совпадающей с направлением движения продольной вертикальной плоскости симметрии устройства конических пружин сжатия с противоположными навивками, основания которых прикреплены к кольцу, связанного через упругие спицы с втулкой,жестко прикрепленной на валу, а вторые концы свободно скользят в шлицевых втулках, с возможностью вращения их вместе с валом.(72) Нукешев Саяхат ОразовичЕсхожин Джадыгер Зарлыкович Шило Иван НиколаевичРоманюк Николай Николаевич Агейчик Валерий АлександровичРоманюк Вадим НиколаевичТлеумбетов Калдыбек МирамбековичУмбеталиев Саламат Муратович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для внесения минеральных удобрений. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для внесения минеральных удобрений. Известно см. Патент РФ 2179383, МПК А 01 С 15/16. Бюл. 36, 27.12.2003 устройство для внесения минеральных удобрений, содержащее емкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу цилиндрической пружины, с правой и левой навивкой. Внутри пружины расположены упругие ворошилки,причем направление навивки каждой ворошилки совпадает с направлением навивки,соответствующей половины пружины, а диаметр витка ворошилки не более диаметра витка пружины. Недостатком данного устройства является сложность конструкции и непригодность для разрушения устойчивых сводов в среде минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является устройство для внесения минеральных удобрений см. Патент РФ 2182756, МПК А 01 С 15/16. Бюл.8, 20.03.2004, содержащее бункер с выгрузным окном и высевающий аппарат,выполненный в виде установленной на валу пружины. В бункере над катушкой высевающего аппарата горизонтально размещены две соосно установленные цилиндрические пружины,состоящие каждая из двух равных частей, одна часть - с правой и вторая часть с левой навивкой,при этом концы пружин жестко прикреплены к цапфам,установленным с возможностью вращательного движения. Недостатком данного устройства является недостаточная равномерность внесения минеральных удобрений. Задача,которую решает изобретение,заключается в повышении равномерности внесения минеральных удобрений. Поставленная задача решается с помощью высевающего устройства, содержащего бункер с высевным окном, на дне которого, против высевного окна установлена высевающая катушка и питатель-сводоразрушитель,где питательсводоразрушитель выполнен в виде двух симметрично расположенных относительно совпадающей с направлением движения продольной вертикальной плоскости симметрии устройства конических пружин сжатия с противоположными навивками, основания которых прикреплены к кольцу, связанного через упругие спицы с втулкой,жестко прикрепленной на валу, а вторые концы свободно скользят в шлицевых втулках, с возможностью вращения их вместе с валом. На фиг.1 представлен общий вид высевающего устройства, на фиг.2-разрез А-А на фиг.1, на фиг.3 разрез В-В на фиг.2. Высевающее устройство содержит бункер 1, на дне которого против выпускных окон 2 на валу 3 расположена штифтовая катушка 4 с заслонкой 5 и вал 6, на котором установлен питательсводоразрушитель 7, концы которого свободно скользят в шлицевых втулках 8, а средняя часть основания спиралей крепятся к кольцу 9, связанного через упругие спицы 10 с втулкой 11, при этом питатель-сводоразрушитель 7 выполнен в виде двух симметрично расположенных относительно совпадающей с направлением движения продольной вертикальной плоскости симметрии устройства конических пружин сжатия с противоположными навивками, основания которых прикреплены к кольцу 9. Втулка 11 жестко закреплена валу 6. Привод осуществляется от механизма опорных колес при помощи цепной передачи 12. Устройство работает следующим образом. По мере загрузки минеральные удобрения из бункера 1 поступают на питатель-сводоразрушитель 7, который транспортирует материал на катушку 4. Питатель-сводоразрушитель 7 за счет вращательного движения и свободно скользящих в шлицевых втулках 8 концов, работает на растяжение и сжатие. При этом комки материала,попадая в межвитковое пространство, разрушаются. Средняя его часть - основания спиралей за счет гибких спиц 10 также могут совершать колебания по горизонтали, что способствует разрушению постоянно образующихся над высевным окном 2 динамических и статических сводов, непрерывному питанию катушки 4 трудносыпучим материалом, и как следствие,качественному обеспечению выполнения технологического процесса внесения минеральных удобрений в почву. Доза внесения устанавливается изменением частоты вращения катушки 4 и зазора между катушкой 4 и заслонки 5. Заслонка 5 при полном открытии также позволяет провести опорожнение бункера 1. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство, содержащее бункер с высевным окном, на дне которого, против высевного окна установлена высевающая катушка и питатель-сводоразрушитель, отличающееся тем,что питатель-сводоразрушитель выполнен в виде двух симметрично расположенных относительно совпадающей с направлением движения продольной вертикальной плоскости симметрии устройства конических пружин сжатия с противоположными навивками, основания которых прикреплены к кольцу, связанного через упругие спицы с втулкой,жестко прикрепленной на валу, а вторые концы свободно скользят в шлицевых втулках, с возможностью вращения их вместе с валом.
