Способ нанесения изображений декалькоманией

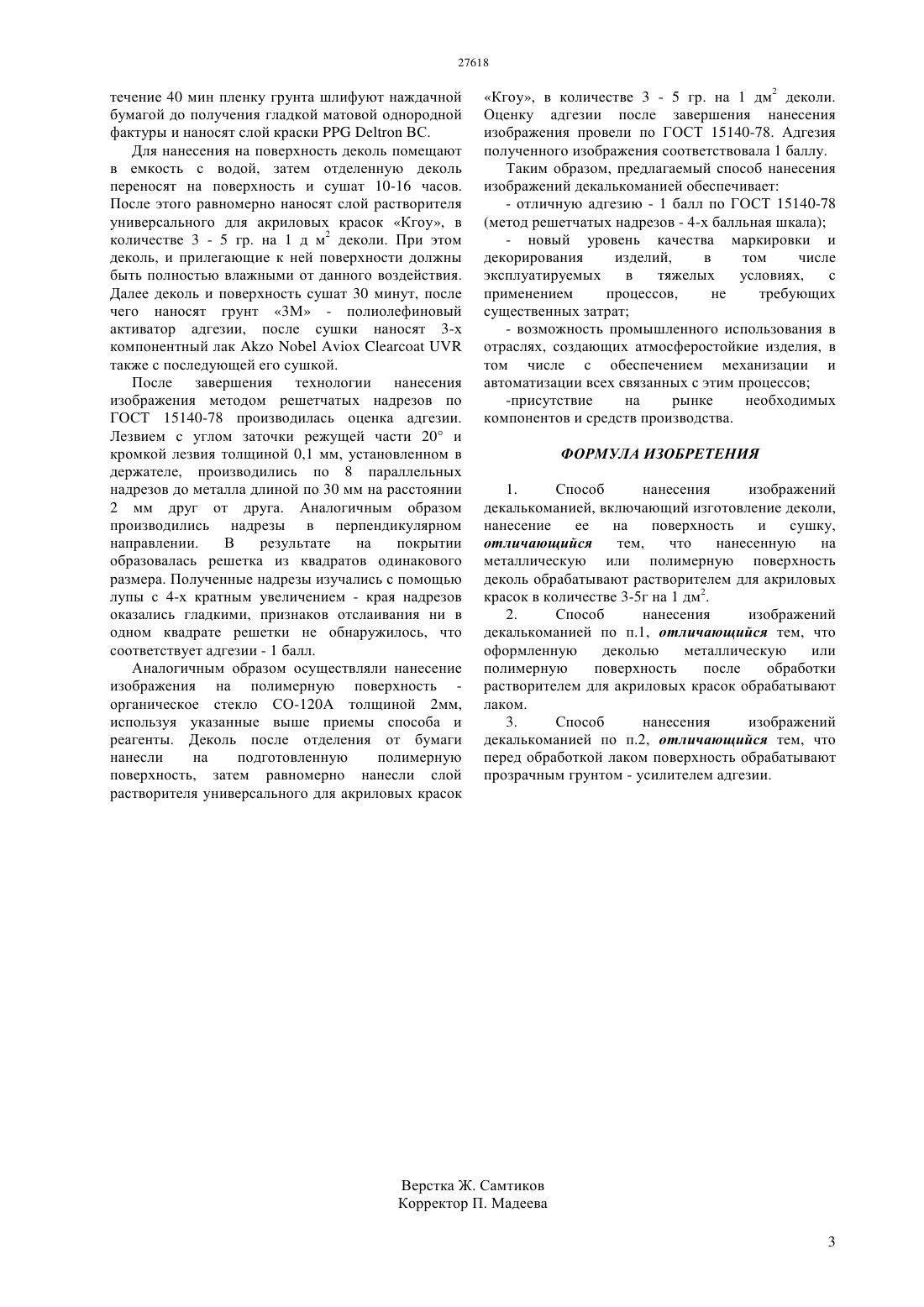

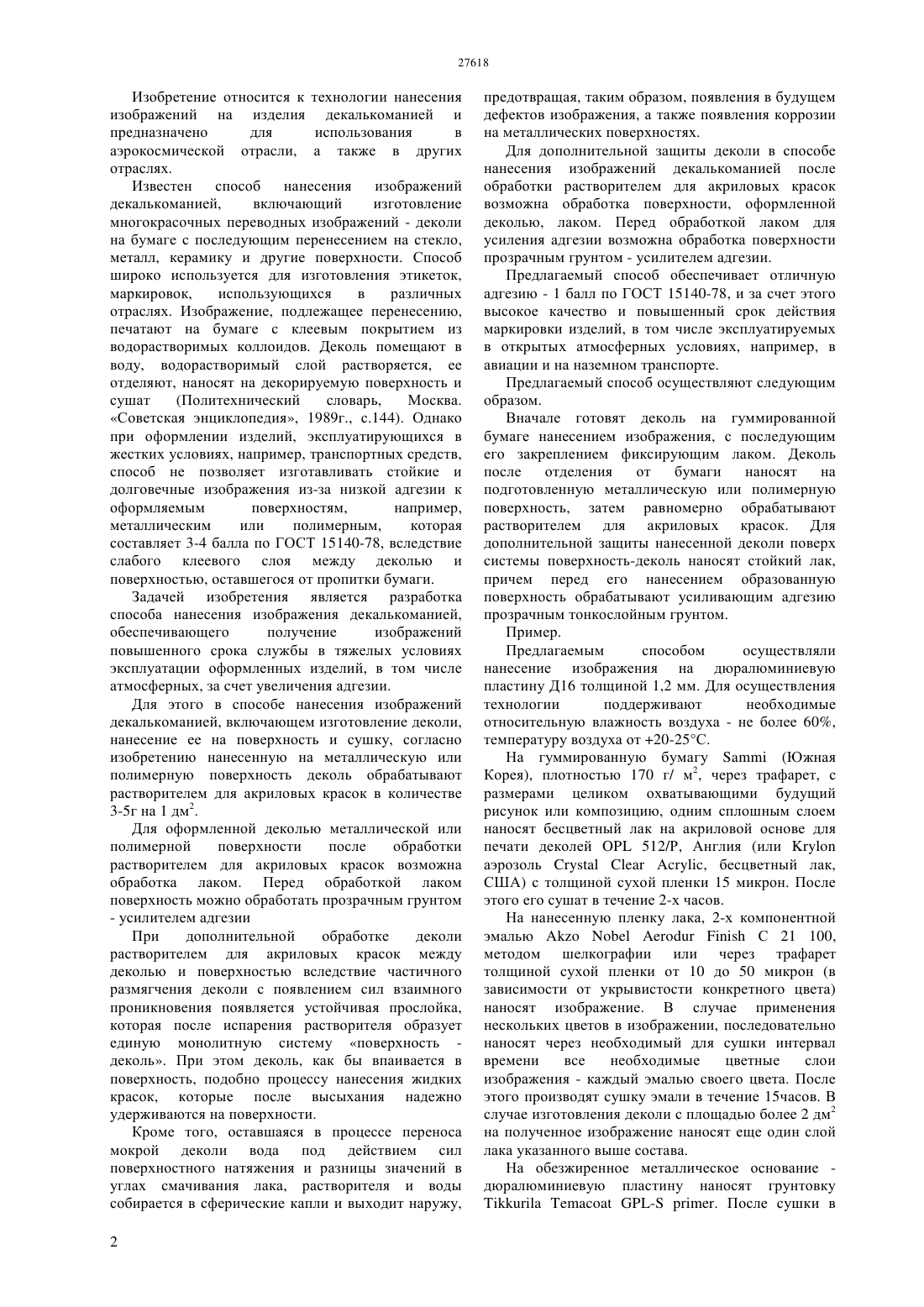

(51) 44 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поверхность и сушку, при этом нанесенную на металлическую или полимерную поверхность деколь обрабатывают растворителем для акриловых красок в количестве 3-5 г на 1 дм 2. После обработки растворителем для акриловых красок оформленную деколью поверхность можно обработать лаком Перед обработкой лаком поверхность можно обработать прозрачным грунтом - усилителем адгезии. Технология обеспечивает получение изображений повышенного срока службы в тяжелых условиях эксплуатации оформленных изделий, в том числе атмосферных, за счет увеличения адгезии.(54) СПОСОБ НАНЕСЕНИЯ ИЗОБРАЖЕНИЙ ДЕКАЛЬКОМАНИЕЙ(57) Изобретение относится к технологии нанесения изображений на изделия декалькоманией и предназначено для использования в аэрокосмической отрасли, а также в других отраслях. Способ нанесения изображений декалькоманией,включает изготовление деколи, нанесение ее на Изобретение относится к технологии нанесения изображений на изделия декалькоманией и предназначено для использования в аэрокосмической отрасли, а также в других отраслях. Известен способ нанесения изображений декалькоманией,включающий изготовление многокрасочных переводных изображений - деколи на бумаге с последующим перенесением на стекло,металл, керамику и другие поверхности. Способ широко используется для изготовления этикеток,маркировок,использующихся в различных отраслях. Изображение, подлежащее перенесению,печатают на бумаге с клеевым покрытием из водорастворимых коллоидов. Деколь помещают в воду, водорастворимый слой растворяется, ее отделяют, наносят на декорируемую поверхность и сушат(Политехнический словарь,Москва. Советская энциклопедия, 1989 г., с.144). Однако при оформлении изделий, эксплуатирующихся в жестких условиях, например, транспортных средств,способ не позволяет изготавливать стойкие и долговечные изображения из-за низкой адгезии к оформляемым поверхностям,например,металлическим или полимерным,которая составляет 3-4 балла по ГОСТ 15140-78, вследствие слабого клеевого слоя между деколью и поверхностью, оставшегося от пропитки бумаги. Задачей изобретения является разработка способа нанесения изображения декалькоманией,обеспечивающего получение изображений повышенного срока службы в тяжелых условиях эксплуатации оформленных изделий, в том числе атмосферных, за счет увеличения адгезии. Для этого в способе нанесения изображений декалькоманией, включающем изготовление деколи,нанесение ее на поверхность и сушку, согласно изобретению нанесенную на металлическую или полимерную поверхность деколь обрабатывают растворителем для акриловых красок в количестве 3-5 г на 1 дм 2. Для оформленной деколью металлической или полимерной поверхности после обработки растворителем для акриловых красок возможна обработка лаком. Перед обработкой лаком поверхность можно обработать прозрачным грунтом- усилителем адгезии При дополнительной обработке деколи растворителем для акриловых красок между деколью и поверхностью вследствие частичного размягчения деколи с появлением сил взаимного проникновения появляется устойчивая прослойка,которая после испарения растворителя образует единую монолитную систему поверхность деколь. При этом деколь, как бы впаивается в поверхность, подобно процессу нанесения жидких красок, которые после высыхания надежно удерживаются на поверхности. Кроме того, оставшаяся в процессе переноса мокрой деколи вода под действием сил поверхностного натяжения и разницы значений в углах смачивания лака, растворителя и воды собирается в сферические капли и выходит наружу,2 предотвращая, таким образом, появления в будущем дефектов изображения, а также появления коррозии на металлических поверхностях. Для дополнительной защиты деколи в способе нанесения изображений декалькоманией после обработки растворителем для акриловых красок возможна обработка поверхности, оформленной деколью, лаком. Перед обработкой лаком для усиления адгезии возможна обработка поверхности прозрачным грунтом - усилителем адгезии. Предлагаемый способ обеспечивает отличную адгезию - 1 балл по ГОСТ 15140-78, и за счет этого высокое качество и повышенный срок действия маркировки изделий, в том числе эксплуатируемых в открытых атмосферных условиях, например, в авиации и на наземном транспорте. Предлагаемый способ осуществляют следующим образом. Вначале готовят деколь на гуммированной бумаге нанесением изображения, с последующим его закреплением фиксирующим лаком. Деколь после отделения от бумаги наносят на подготовленную металлическую или полимерную поверхность, затем равномерно обрабатывают растворителем для акриловых красок. Для дополнительной защиты нанесенной деколи поверх системы поверхность-деколь наносят стойкий лак,причем перед его нанесением образованную поверхность обрабатывают усиливающим адгезию прозрачным тонкослойным грунтом. Пример. Предлагаемым способом осуществляли нанесение изображения на дюралюминиевую пластину Д 16 толщиной 1,2 мм. Для осуществления технологии поддерживают необходимые относительную влажность воздуха - не более 60,температуру воздуха от 20-25 С. На гуммированную бумагу(Южная Корея), плотностью 170 г/ м 2, через трафарет, с размерами целиком охватывающими будущий рисунок или композицию, одним сплошным слоем наносят бесцветный лак на акриловой основе для печати деколей 512/Р, Англия (илиаэрозоль, бесцветный лак,США) с толщиной сухой пленки 15 микрон. После этого его сушат в течение 2-х часов. На нанесенную пленку лака, 2-х компонентной эмальюС 21 100,методом шелкографии или через трафарет толщиной сухой пленки от 10 до 50 микрон (в зависимости от укрывистости конкретного цвета) наносят изображение. В случае применения нескольких цветов в изображении, последовательно наносят через необходимый для сушки интервал времени все необходимые цветные слои изображения - каждый эмалью своего цвета. После этого производят сушку эмали в течение 15 часов. В случае изготовления деколи с площадью более 2 дм 2 на полученное изображение наносят еще один слой лака указанного выше состава. На обезжиренное металлическое основание дюралюминиевую пластину наносят грунтовку- . После сушки в течение 40 мин пленку грунта шлифуют наждачной бумагой до получения гладкой матовой однородной фактуры и наносят слой краскиВС. Для нанесения на поверхность деколь помещают в емкость с водой, затем отделенную деколь переносят на поверхность и сушат 10-16 часов. После этого равномерно наносят слой растворителя универсального для акриловых красок Кгоу, в количестве 3 - 5 гр. на 1 д м 2 деколи. При этом деколь, и прилегающие к ней поверхности должны быть полностью влажными от данного воздействия. Далее деколь и поверхность сушат 30 минут, после чего наносят грунт 3 М - полиолефиновый активатор адгезии, после сушки наносят 3-х компонентный лактакже с последующей его сушкой. После завершения технологии нанесения изображения методом решетчатых надрезов по ГОСТ 15140-78 производилась оценка адгезии. Лезвием с углом заточки режущей части 20 и кромкой лезвия толщиной 0,1 мм, установленном в держателе, производились по 8 параллельных надрезов до металла длиной по 30 мм на расстоянии 2 мм друг от друга. Аналогичным образом производились надрезы в перпендикулярном направлении. В результате на покрытии образовалась решетка из квадратов одинакового размера. Полученные надрезы изучались с помощью лупы с 4-х кратным увеличением - края надрезов оказались гладкими, признаков отслаивания ни в одном квадрате решетки не обнаружилось, что соответствует адгезии - 1 балл. Аналогичным образом осуществляли нанесение изображения на полимерную поверхность органическое стекло СО-120 А толщиной 2 мм,используя указанные выше приемы способа и реагенты. Деколь после отделения от бумаги нанесли на подготовленную полимерную поверхность, затем равномерно нанесли слой растворителя универсального для акриловых красок Кгоу, в количестве 3 - 5 гр. на 1 дм 2 деколи. Оценку адгезии после завершения нанесения изображения провели по ГОСТ 15140-78. Адгезия полученного изображения соответствовала 1 баллу. Таким образом, предлагаемый способ нанесения изображений декалькоманией обеспечивает- отличную адгезию - 1 балл по ГОСТ 15140-78- новый уровень качества маркировки и декорирования изделий,в том числе эксплуатируемых в тяжелых условиях,с применением процессов,не требующих существенных затрат- возможность промышленного использования в отраслях, создающих атмосферостойкие изделия, в том числе с обеспечением механизации и автоматизации всех связанных с этим процессов-присутствие на рынке необходимых компонентов и средств производства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ нанесения изображений декалькоманией, включающий изготовление деколи,нанесение ее на поверхность и сушку,отличающийся тем,что нанесенную на металлическую или полимерную поверхность деколь обрабатывают растворителем для акриловых красок в количестве 3-5 г на 1 дм 2. 2. Способ нанесения изображений декалькоманией по п.1, отличающийся тем, что оформленную деколью металлическую или полимерную поверхность после обработки растворителем для акриловых красок обрабатывают лаком. 3. Способ нанесения изображений декалькоманией по п.2, отличающийся тем, что перед обработкой лаком поверхность обрабатывают прозрачным грунтом - усилителем адгезии.
