Высевающее устройство

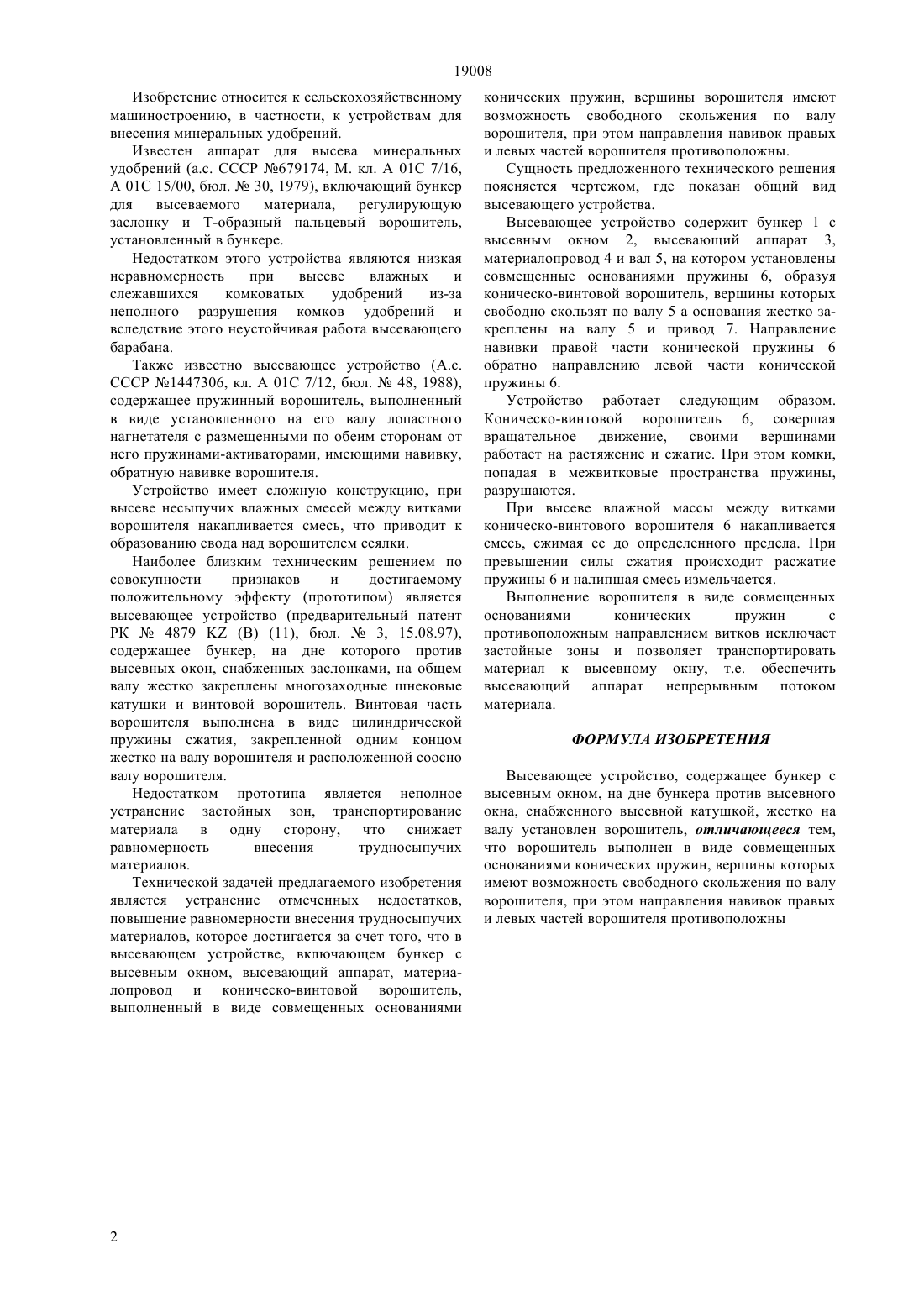

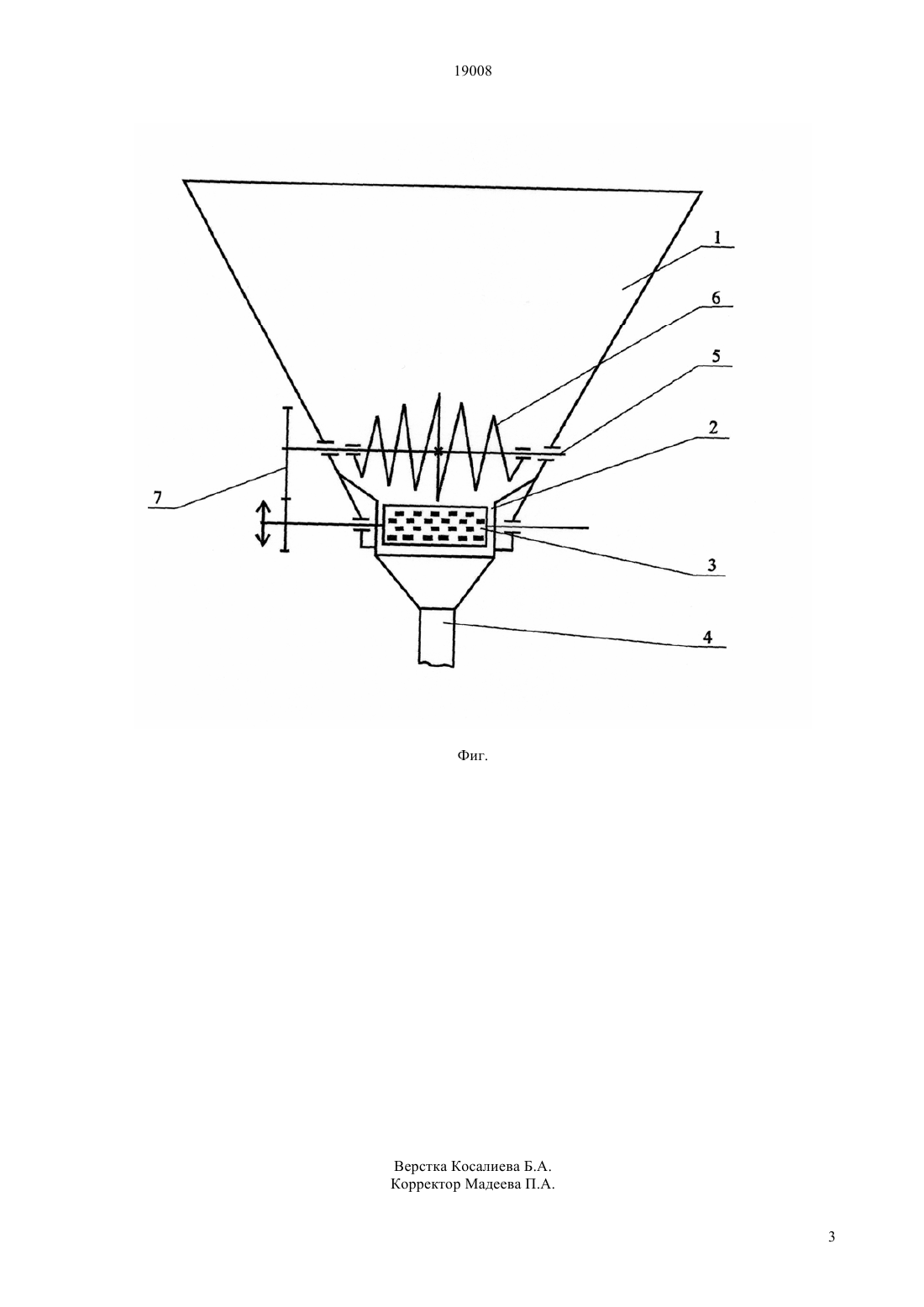

(51) 01 7/12 (2010.01) 01 7/16 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскохозяйственному машиностроению,в частности,к устройствам для внесения минеральных удобрений. Технической задачей предлагаемого изобретения является устранение отмеченных недостатков,повышение равномерности внесения, которое достигается за счет того, что в высевающем устройстве, включающем бункер 1 с высевным окном 2, высевающий аппарат 3, материалопровод 4 и коническо-винтовой ворошитель 6, выполненный в виде совмещенных основаниями конических пружин, вершины ворошителя имеют возможность скольжения по валу 5 ворошителя 6, при этом направления навивок правых и левых частей ворошителя 6 противоположны.(72) Нукешев Саяхат Оразович Аскаров Нуржан Куралович Сыздыков Данияр Акшекеевич(56) К 4879 А, Есхожин Д.З., 15.08.19971447306 А 1, ВНИИ механизации сельского хозяйства, 30.12.1988 19008 Изобретение относится к сельскохозяйственному машиностроению, в частности, к устройствам для внесения минеральных удобрений. Известен аппарат для высева минеральных удобрений (а.с. СССР 679174, М. кл. А 01 С 7/16,А 01 С 15/00, бюл.30, 1979), включающий бункер для высеваемого материала, регулирующую заслонку и Т-образный пальцевый ворошитель,установленный в бункере. Недостатком этого устройства являются низкая неравномерность при высеве влажных и слежавшихся комковатых удобрений из-за неполного разрушения комков удобрений и вследствие этого неустойчивая работа высевающего барабана. Также известно высевающее устройство (А.с. СССР 1447306, кл. А 01 С 7/12, бюл.48, 1988),содержащее пружинный ворошитель, выполненный в виде установленного на его валу лопастного нагнетателя с размещенными по обеим сторонам от него пружинами-активаторами, имеющими навивку,обратную навивке ворошителя. Устройство имеет сложную конструкцию, при высеве несыпучих влажных смесей между витками ворошителя накапливается смесь, что приводит к образованию свода над ворошителем сеялки. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является высевающее устройство (предварительный патент РК 4879(В) (11), бюл.3, 15.08.97),содержащее бункер, на дне которого против высевных окон, снабженных заслонками, на общем валу жестко закреплены многозаходные шнековые катушки и винтовой ворошитель. Винтовая часть ворошителя выполнена в виде цилиндрической пружины сжатия, закрепленной одним концом жестко на валу ворошителя и расположенной соосно валу ворошителя. Недостатком прототипа является неполное устранение застойных зон, транспортирование материала в одну сторону, что снижает равномерность внесения трудносыпучих материалов. Технической задачей предлагаемого изобретения является устранение отмеченных недостатков,повышение равномерности внесения трудносыпучих материалов, которое достигается за счет того, что в высевающем устройстве, включающем бункер с высевным окном, высевающий аппарат, материалопровод и коническо-винтовой ворошитель,выполненный в виде совмещенных основаниями конических пружин, вершины ворошителя имеют возможность свободного скольжения по валу ворошителя, при этом направления навивок правых и левых частей ворошителя противоположны. Сущность предложенного технического решения поясняется чертежом, где показан общий вид высевающего устройства. Высевающее устройство содержит бункер 1 с высевным окном 2, высевающий аппарат 3,материалопровод 4 и вал 5, на котором установлены совмещенные основаниями пружины 6, образуя коническо-винтовой ворошитель, вершины которых свободно скользят по валу 5 а основания жестко закреплены на валу 5 и привод 7. Направление навивки правой части конической пружины 6 обратно направлению левой части конической пружины 6. Устройство работает следующим образом. Коническо-винтовой ворошитель 6, совершая вращательное движение, своими вершинами работает на растяжение и сжатие. При этом комки,попадая в межвитковые пространства пружины,разрушаются. При высеве влажной массы между витками коническо-винтового ворошителя 6 накапливается смесь, сжимая ее до определенного предела. При превышении силы сжатия происходит расжатие пружины 6 и налипшая смесь измельчается. Выполнение ворошителя в виде совмещенных основаниями конических пружин с противоположным направлением витков исключает застойные зоны и позволяет транспортировать материал к высевному окну, т.е. обеспечить высевающий аппарат непрерывным потоком материала. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство, содержащее бункер с высевным окном, на дне бункера против высевного окна, снабженного высевной катушкой, жестко на валу установлен ворошитель, отличающееся тем,что ворошитель выполнен в виде совмещенных основаниями конических пружин, вершины которых имеют возможность свободного скольжения по валу ворошителя, при этом направления навивок правых и левых частей ворошителя противоположны
