Способ очистки поверхности трубопровода от полимерного покрытия

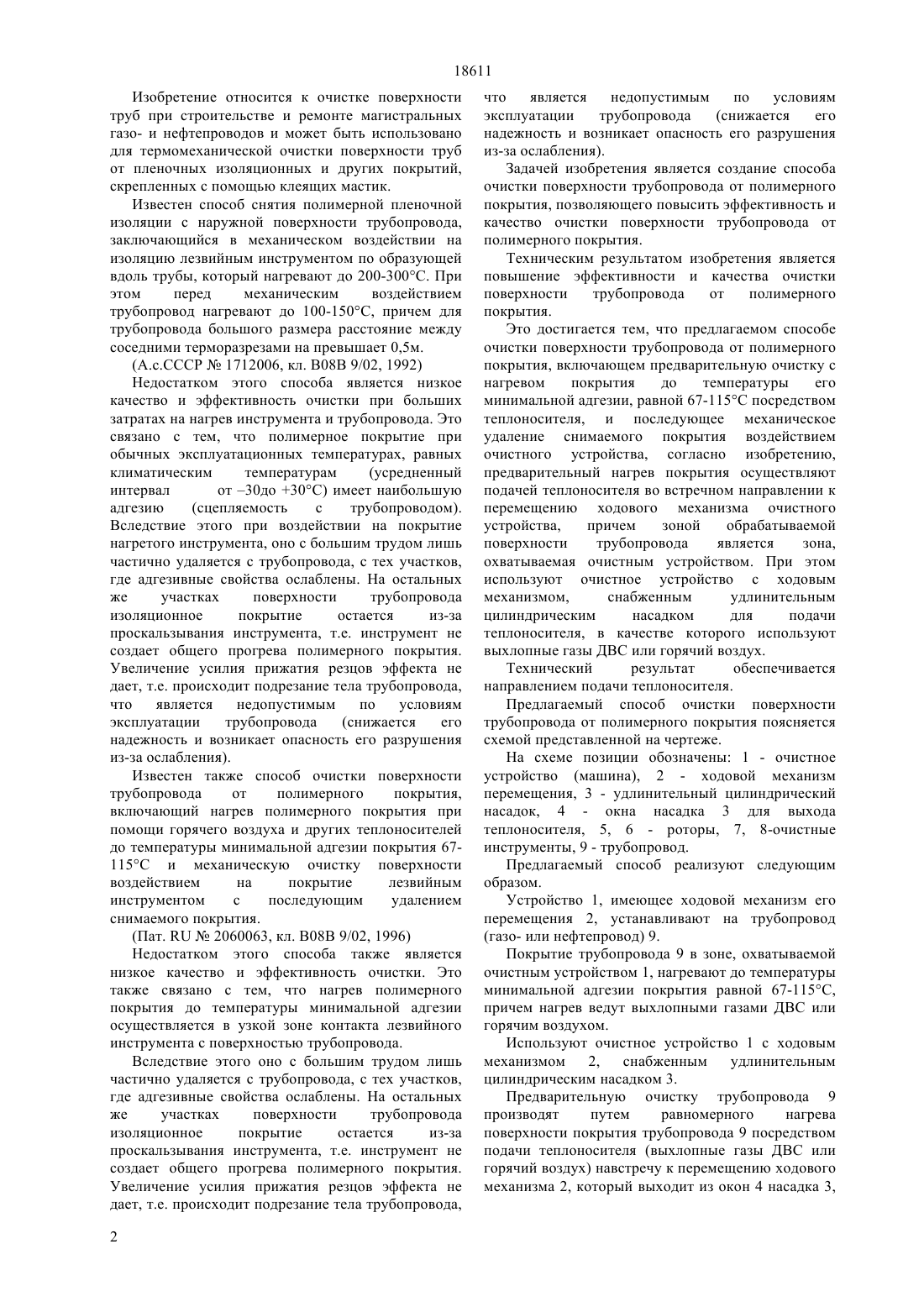

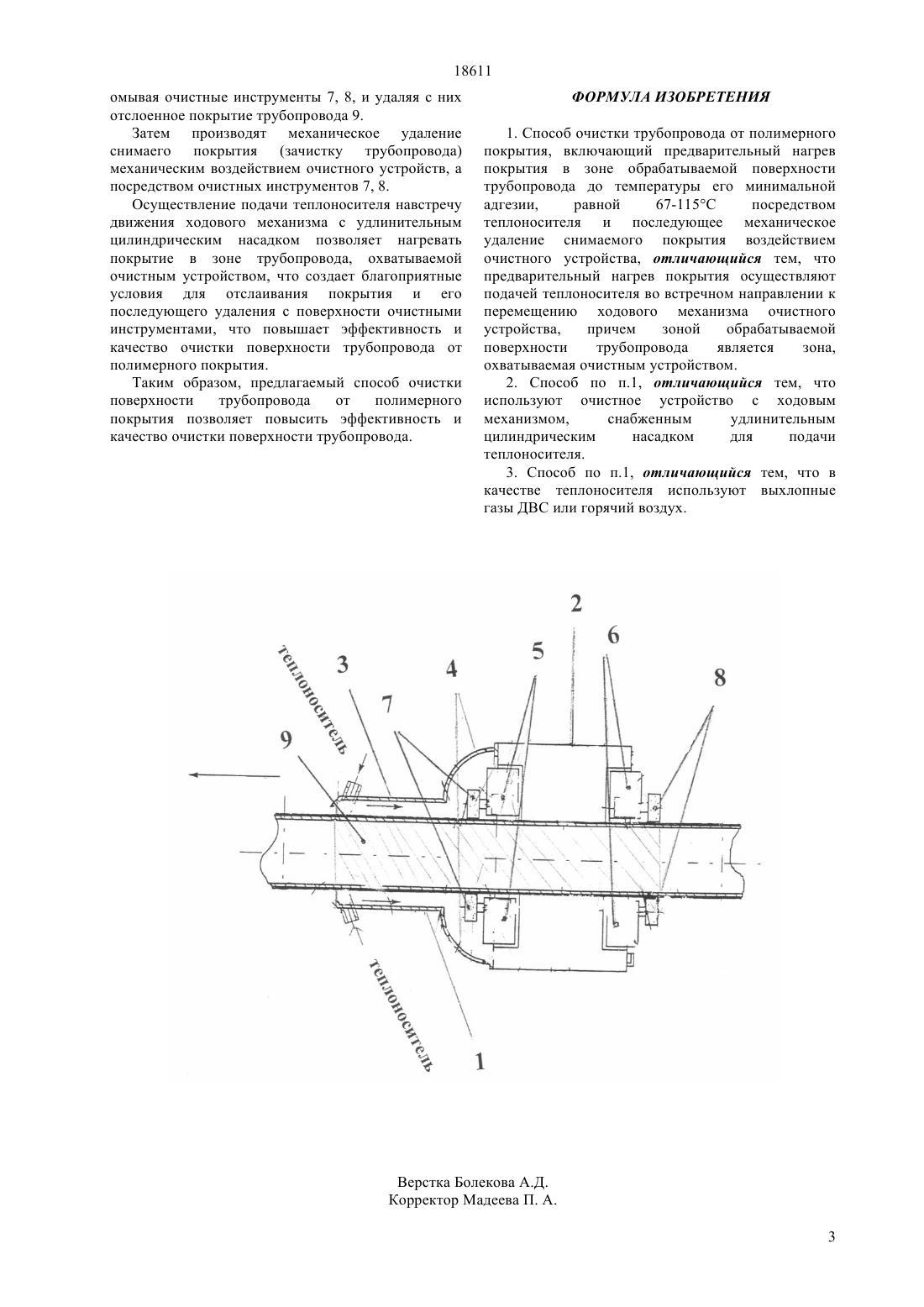

(51) В 08 В 9/023 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Техническим результатом изобретения является повышение эффективности и качества очистки поверхности трубопровода от полимерного покрытия. Это достигается тем, что предлагаемом способе очистки поверхности трубопровода от полимерного покрытия, включающим предварительную очистку с нагревом покрытия до температуры его минимальной адгезии, равной 67-115 С посредством теплоносителя, и последующее механическое удаление снимаемого покрытия воздействием очистного устройства, согласно изобретению,предварительный нагрев покрытия осуществляют подачей теплоносителя во встречном направлении к перемещению ходового механизма очистного устройства,причем зоной обрабатываемой поверхности трубопровода является зона,охватываемая очистным устройством. При этом используют очистное устройство с ходовым механизмом,снабженным удлинительным цилиндрическим насадком для подачи теплоносителя, в качестве которого используют выхлопные газы ДВС или горячий воздух.(72) Алиев Байтак Жалгасович Поветкин Виталий Васильевич Байшуаков Аскар Абжамиевич Кисметов Алпамыс Жумабаевич Саурамбаев Бейбут Кажимканович(73) Алиев Байтак Жалгасович Поветкин Виталий Васильевич Байшуаков Аскар Абжамиевич(54) СПОСОБ ОЧИСТКИ ПОВЕРХНОСТИ ТРУБОПРОВОДА ОТ ПОЛИМЕРНОГО ПОКРЫТИЯ(57) Изобретение относится к очистке поверхности труб при строительстве и ремонте магистральных газо- и нефтепроводов и может быть использовано для термомеханической очистки поверхности труб от пленочных изоляционных и других покрытий,скрепленных с помощью клеящих мастик. 18611 Изобретение относится к очистке поверхности труб при строительстве и ремонте магистральных газо- и нефтепроводов и может быть использовано для термомеханической очистки поверхности труб от пленочных изоляционных и других покрытий,скрепленных с помощью клеящих мастик. Известен способ снятия полимерной пленочной изоляции с наружной поверхности трубопровода,заключающийся в механическом воздействии на изоляцию лезвийным инструментом по образующей вдоль трубы, который нагревают до 200-300 С. При этом перед механическим воздействием трубопровод нагревают до 100-150 С, причем для трубопровода большого размера расстояние между соседними терморазрезами на превышает 0,5 м.(А.с.СССР 1712006, кл. В 08 В 9/02, 1992) Недостатком этого способа является низкое качество и эффективность очистки при больших затратах на нагрев инструмента и трубопровода. Это связано с тем, что полимерное покрытие при обычных эксплуатационных температурах, равных климатическим температурам(сцепляемость с трубопроводом). Вследствие этого при воздействии на покрытие нагретого инструмента, оно с большим трудом лишь частично удаляется с трубопровода, с тех участков,где адгезивные свойства ослаблены. На остальных же участках поверхности трубопровода изоляционное покрытие остается из-за проскальзывания инструмента, т.е. инструмент не создает общего прогрева полимерного покрытия. Увеличение усилия прижатия резцов эффекта не дает, т.е. происходит подрезание тела трубопровода,что является недопустимым по условиям эксплуатации трубопровода(снижается его надежность и возникает опасность его разрушения из-за ослабления). Известен также способ очистки поверхности трубопровода от полимерного покрытия,включающий нагрев полимерного покрытия при помощи горячего воздуха и других теплоносителей до температуры минимальной адгезии покрытия 67115 С и механическую очистку поверхности воздействием на покрытие лезвийным инструментом с последующим удалением снимаемого покрытия.(Пат.2060063, кл. В 08 В 9/02, 1996) Недостатком этого способа также является низкое качество и эффективность очистки. Это также связано с тем, что нагрев полимерного покрытия до температуры минимальной адгезии осуществляется в узкой зоне контакта лезвийного инструмента с поверхностью трубопровода. Вследствие этого оно с большим трудом лишь частично удаляется с трубопровода, с тех участков,где адгезивные свойства ослаблены. На остальных же участках поверхности трубопровода изоляционное покрытие остается из-за проскальзывания инструмента, т.е. инструмент не создает общего прогрева полимерного покрытия. Увеличение усилия прижатия резцов эффекта не дает, т.е. происходит подрезание тела трубопровода,2 что является недопустимым по условиям эксплуатации трубопровода(снижается его надежность и возникает опасность его разрушения из-за ослабления). Задачей изобретения является создание способа очистки поверхности трубопровода от полимерного покрытия, позволяющего повысить эффективность и качество очистки поверхности трубопровода от полимерного покрытия. Техническим результатом изобретения является повышение эффективности и качества очистки поверхности трубопровода от полимерного покрытия. Это достигается тем, что предлагаемом способе очистки поверхности трубопровода от полимерного покрытия, включающем предварительную очистку с нагревом покрытия до температуры его минимальной адгезии, равной 67-115 С посредством теплоносителя, и последующее механическое удаление снимаемого покрытия воздействием очистного устройства, согласно изобретению,предварительный нагрев покрытия осуществляют подачей теплоносителя во встречном направлении к перемещению ходового механизма очистного устройства,причем зоной обрабатываемой поверхности трубопровода является зона,охватываемая очистным устройством. При этом используют очистное устройство с ходовым механизмом,снабженным удлинительным цилиндрическим насадком для подачи теплоносителя, в качестве которого используют выхлопные газы ДВС или горячий воздух. Технический результат обеспечивается направлением подачи теплоносителя. Предлагаемый способ очистки поверхности трубопровода от полимерного покрытия поясняется схемой представленной на чертеже. На схеме позиции обозначены 1 - очистное устройство (машина), 2 - ходовой механизм перемещения, 3 - удлинительный цилиндрический насадок, 4 - окна насадка 3 для выхода теплоносителя, 5, 6 - роторы, 7, 8-очистные инструменты, 9 - трубопровод. Предлагаемый способ реализуют следующим образом. Устройство 1, имеющее ходовой механизм его перемещения 2, устанавливают на трубопровод(газо- или нефтепровод) 9. Покрытие трубопровода 9 в зоне, охватываемой очистным устройством 1, нагревают до температуры минимальной адгезии покрытия равной 67-115 С,причем нагрев ведут выхлопными газами ДВС или горячим воздухом. Используют очистное устройство 1 с ходовым механизмом 2, снабженным удлинительным цилиндрическим насадком 3. Предварительную очистку трубопровода 9 производят путем равномерного нагрева поверхности покрытия трубопровода 9 посредством подачи теплоносителя (выхлопные газы ДВС или горячий воздух) навстречу к перемещению ходового механизма 2, который выходит из окон 4 насадка 3, 18611 омывая очистные инструменты 7, 8, и удаляя с них отслоенное покрытие трубопровода 9. Затем производят механическое удаление снимаего покрытия (зачистку трубопровода) механическим воздействием очистного устройств, а посредством очистных инструментов 7, 8. Осуществление подачи теплоносителя навстречу движения ходового механизма с удлинительным цилиндрическим насадком позволяет нагревать покрытие в зоне трубопровода, охватываемой очистным устройством, что создает благоприятные условия для отслаивания покрытия и его последующего удаления с поверхности очистными инструментами, что повышает эффективность и качество очистки поверхности трубопровода от полимерного покрытия. Таким образом, предлагаемый способ очистки поверхности трубопровода от полимерного покрытия позволяет повысить эффективность и качество очистки поверхности трубопровода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ очистки трубопровода от полимерного покрытия, включающий предварительный нагрев покрытия в зоне обрабатываемой поверхности трубопровода до температуры его минимальной адгезии,равной 67-115 С посредством теплоносителя и последующее механическое удаление снимаемого покрытия воздействием очистного устройства, отличающийся тем, что предварительный нагрев покрытия осуществляют подачей теплоносителя во встречном направлении к перемещению ходового механизма очистного устройства,причем зоной обрабатываемой поверхности трубопровода является зона,охватываемая очистным устройством. 2. Способ по п.1, отличающийся тем, что используют очистное устройство с ходовым механизмом,снабженным удлинительным цилиндрическим насадком для подачи теплоносителя. 3. Способ по п.1, отличающийся тем, что в качестве теплоносителя используют выхлопные газы ДВС или горячий воздух.
