Высевающее устройство

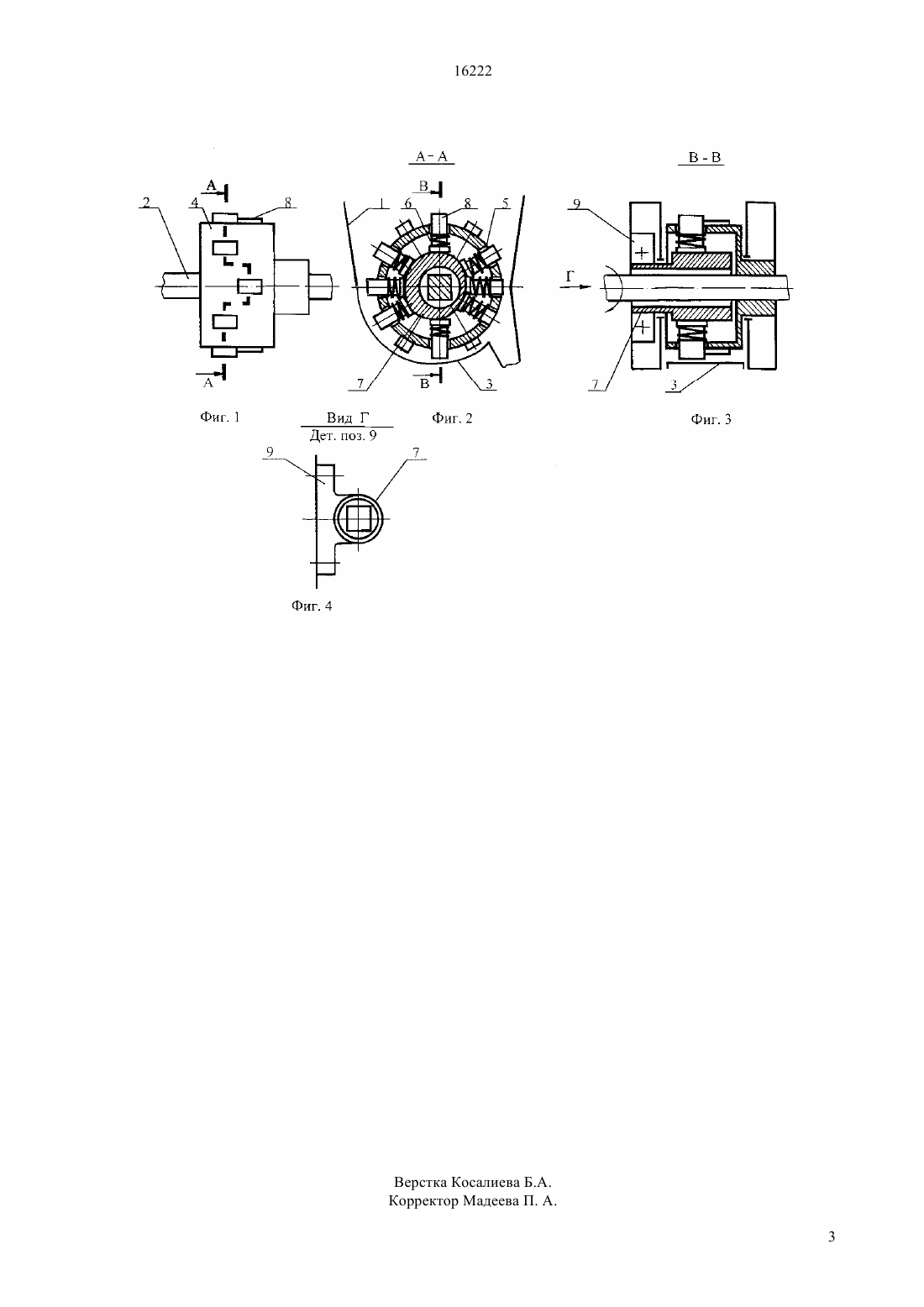

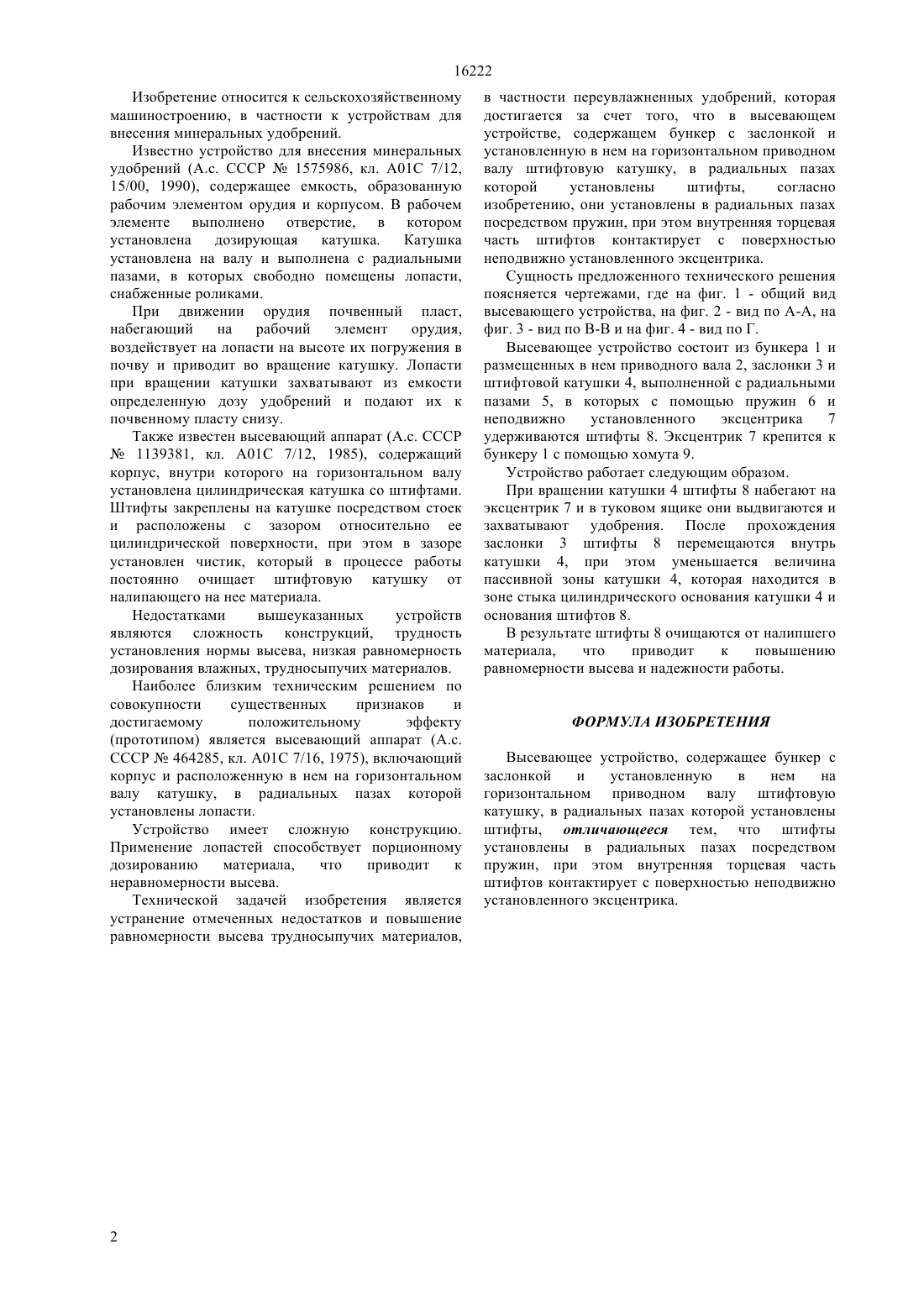

(51) 01 7/12 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 15847941 (Саратовский институт механизации сельского хозяйства им. М.И. Калинина), 15.08.1990,формула, чертежи, фиг. 1-211760 А (Нукешев ), 15.08.2002, формула,чертежи, фиг. 1-2(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для внесения минеральных удобрений. Высевающее устройство содержит бункер с заслонкой и установленную в нем на горизонтальном приводном валу штифтовую катушку, в радиальных пазах которой посредством пружины установлены штифты, при этом внутренняя торцевая часть штифтов контактирует с поверхностью неподвижно установленного эксцентрика. Технический результат повышение равномерности высева переувлажненных удобрений.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Ахметов Ержан Советович Кельдешев Талгат Каппасович(56)464285, 25.03.1975, описание, формула,чертеж 15759861 (Приморский сельскохозяйственный институт), 07.07.1990, формула, чертеж, фиг. 1, 2306805 А 1 (Кетовский лесхоз Курганского управления лесного хозяйства), 21.06.1971, формула,чертеж, фиг. 1-3(Украинский научноисследовательский институт механизации и электрификации сельского хозяйства), 15.02.1985,формула, чертеж, фиг. 1-3(Запорожский научноисследовательский конструкторско-технологический институт по машинам для подготовки и внесения в почву минеральных удобрений),30.12.1989,формула, чертеж 16222 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для внесения минеральных удобрений. Известно устройство для внесения минеральных удобрений (А.с. СССР 1575986, кл. А 01 С 7/12,15/00, 1990), содержащее емкость, образованную рабочим элементом орудия и корпусом. В рабочем элементе выполнено отверстие, в котором установлена дозирующая катушка. Катушка установлена на валу и выполнена с радиальными пазами, в которых свободно помещены лопасти,снабженные роликами. При движении орудия почвенный пласт,набегающий на рабочий элемент орудия,воздействует на лопасти на высоте их погружения в почву и приводит во вращение катушку. Лопасти при вращении катушки захватывают из емкости определенную дозу удобрений и подают их к почвенному пласту снизу. Также известен высевающий аппарат (А.с. СССР 1139381, кл. А 01 С 7/12, 1985), содержащий корпус, внутри которого на горизонтальном валу установлена цилиндрическая катушка со штифтами. Штифты закреплены на катушке посредством стоек и расположены с зазором относительно ее цилиндрической поверхности, при этом в зазоре установлен чистик, который в процессе работы постоянно очищает штифтовую катушку от налипающего на нее материала. Недостатками вышеуказанных устройств являются сложность конструкций, трудность установления нормы высева, низкая равномерность дозирования влажных, трудносыпучих материалов. Наиболее близким техническим решением по совокупности существенных признаков и достигаемому положительному эффекту(прототипом) является высевающий аппарат (А.с. СССР 464285, кл. А 01 С 7/16, 1975), включающий корпус и расположенную в нем на горизонтальном валу катушку, в радиальных пазах которой установлены лопасти. Устройство имеет сложную конструкцию. Применение лопастей способствует порционному дозированию материала,что приводит к неравномерности высева. Технической задачей изобретения является устранение отмеченных недостатков и повышение равномерности высева трудносыпучих материалов, 2 в частности переувлажненных удобрений, которая достигается за счет того, что в высевающем устройстве, содержащем бункер с заслонкой и установленную в нем на горизонтальном приводном валу штифтовую катушку, в радиальных пазах которой установлены штифты,согласно изобретению, они установлены в радиальных пазах посредством пружин, при этом внутренняя торцевая часть штифтов контактирует с поверхностью неподвижно установленного эксцентрика. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 - общий вид высевающего устройства, на фиг. 2 - вид по А-А, на фиг. 3 - вид по В-В и на фиг. 4 - вид по Г. Высевающее устройство состоит из бункера 1 и размещенных в нем приводного вала 2, заслонки 3 и штифтовой катушки 4, выполненной с радиальными пазами 5, в которых с помощью пружин 6 и неподвижно установленного эксцентрика 7 удерживаются штифты 8. Эксцентрик 7 крепится к бункеру 1 с помощью хомута 9. Устройство работает следующим образом. При вращении катушки 4 штифты 8 набегают на эксцентрик 7 и в туковом ящике они выдвигаются и захватывают удобрения. После прохождения заслонки 3 штифты 8 перемещаются внутрь катушки 4, при этом уменьшается величина пассивной зоны катушки 4, которая находится в зоне стыка цилиндрического основания катушки 4 и основания штифтов 8. В результате штифты 8 очищаются от налипшего материала,что приводит к повышению равномерности высева и надежности работы. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство, содержащее бункер с заслонкой и установленную в нем на горизонтальном приводном валу штифтовую катушку, в радиальных пазах которой установлены штифты, отличающееся тем, что штифты установлены в радиальных пазах посредством пружин, при этом внутренняя торцевая часть штифтов контактирует с поверхностью неподвижно установленного эксцентрика.
