Высевающее устройство

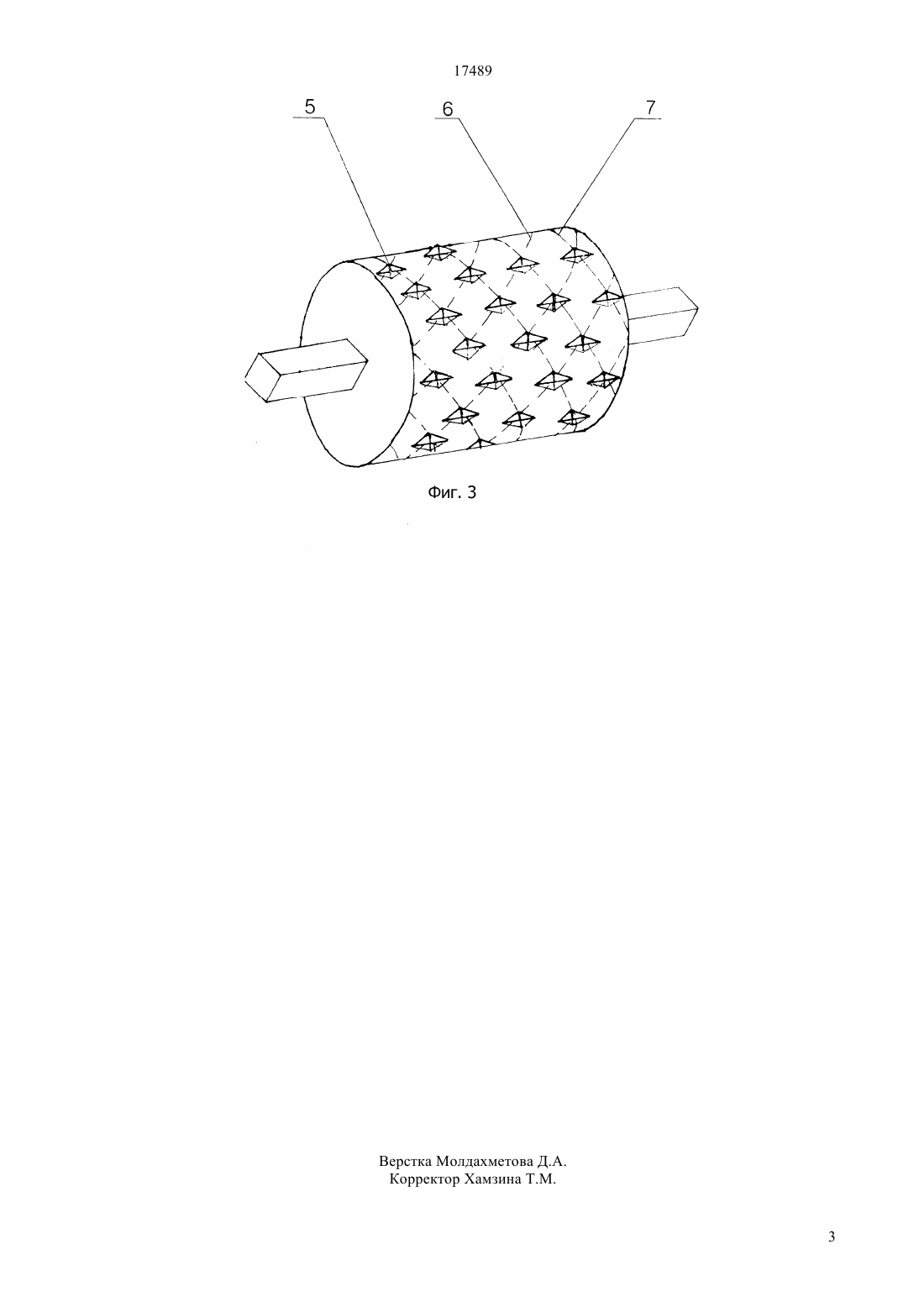

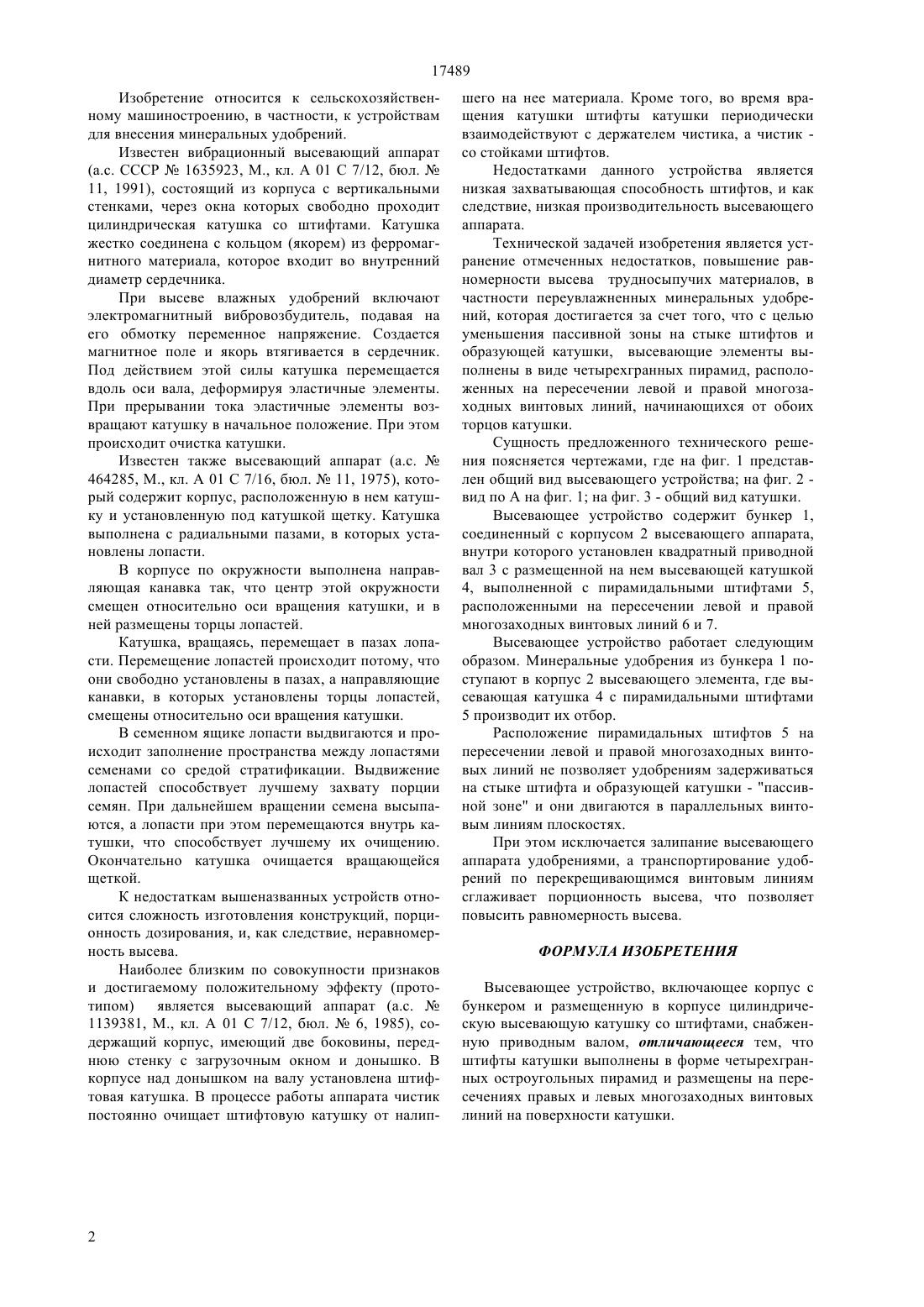

(51) 01 7/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для внесения минеральных удобрений. Технической задачей изобретения является повышение равномерности высева трудносыпучих материалов, в частности переувлажненных минеральных удобрений, которая достигается за счет того что, высевающие элементы выполнены в виде четырехгранных пирамид 5, расположенных на пересечении левой 6 и правой 7 многозаходных винтовых линий.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Ахметов Ержан Советович Кельдешев Талгат Каппасович Жусин Бейбут Тлеубаевич Нурко Жанибек Анатольевич(73) Нукешев Саяхат Оразович 17489 Изобретение относится к сельскохозяйственному машиностроению, в частности, к устройствам для внесения минеральных удобрений. Известен вибрационный высевающий аппарат(а.с. СССР 1635923, М., кл. А 01 С 7/12, бюл.11, 1991), состоящий из корпуса с вертикальными стенками, через окна которых свободно проходит цилиндрическая катушка со штифтами. Катушка жестко соединена с кольцом (якорем) из ферромагнитного материала, которое входит во внутренний диаметр сердечника. При высеве влажных удобрений включают электромагнитный вибровозбудитель, подавая на его обмотку переменное напряжение. Создается магнитное поле и якорь втягивается в сердечник. Под действием этой силы катушка перемещается вдоль оси вала, деформируя эластичные элементы. При прерывании тока эластичные элементы возвращают катушку в начальное положение. При этом происходит очистка катушки. Известен также высевающий аппарат (а.с.464285, М., кл. А 01 С 7/16, бюл.11, 1975), который содержит корпус, расположенную в нем катушку и установленную под катушкой щетку. Катушка выполнена с радиальными пазами, в которых установлены лопасти. В корпусе по окружности выполнена направляющая канавка так, что центр этой окружности смещен относительно оси вращения катушки, и в ней размещены торцы лопастей. Катушка, вращаясь, перемещает в пазах лопасти. Перемещение лопастей происходит потому, что они свободно установлены в пазах, а направляющие канавки, в которых установлены торцы лопастей,смещены относительно оси вращения катушки. В семенном ящике лопасти выдвигаются и происходит заполнение пространства между лопастями семенами со средой стратификации. Выдвижение лопастей способствует лучшему захвату порции семян. При дальнейшем вращении семена высыпаются, а лопасти при этом перемещаются внутрь катушки, что способствует лучшему их очищению. Окончательно катушка очищается вращающейся щеткой. К недостаткам вышеназванных устройств относится сложность изготовления конструкций, порционность дозирования, и, как следствие, неравномерность высева. Наиболее близким по совокупности признаков и достигаемому положительному эффекту (прототипом) является высевающий аппарат (а.с.1139381, М., кл. А 01 С 7/12, бюл.6, 1985), содержащий корпус, имеющий две боковины, переднюю стенку с загрузочным окном и донышко. В корпусе над донышком на валу установлена штифтовая катушка. В процессе работы аппарата чистик постоянно очищает штифтовую катушку от налип 2 шего на нее материала. Кроме того, во время вращения катушки штифты катушки периодически взаимодействуют с держателем чистика, а чистик со стойками штифтов. Недостатками данного устройства является низкая захватывающая способность штифтов, и как следствие, низкая производительность высевающего аппарата. Технической задачей изобретения является устранение отмеченных недостатков, повышение равномерности высева трудносыпучих материалов, в частности переувлажненных минеральных удобрений, которая достигается за счет того, что с целью уменьшения пассивной зоны на стыке штифтов и образующей катушки, высевающие элементы выполнены в виде четырехгранных пирамид, расположенных на пересечении левой и правой многозаходных винтовых линий, начинающихся от обоих торцов катушки. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 представлен общий вид высевающего устройства на фиг. 2 вид по А на фиг. 1 на фиг. 3 - общий вид катушки. Высевающее устройство содержит бункер 1,соединенный с корпусом 2 высевающего аппарата,внутри которого установлен квадратный приводной вал 3 с размещенной на нем высевающей катушкой 4, выполненной с пирамидальными штифтами 5,расположенными на пересечении левой и правой многозаходных винтовых линий 6 и 7. Высевающее устройство работает следующим образом. Минеральные удобрения из бункера 1 поступают в корпус 2 высевающего элемента, где высевающая катушка 4 с пирамидальными штифтами 5 производит их отбор. Расположение пирамидальных штифтов 5 на пересечении левой и правой многозаходных винтовых линий не позволяет удобрениям задерживаться на стыке штифта и образующей катушки - пассивной зоне и они двигаются в параллельных винтовым линиям плоскостях. При этом исключается залипание высевающего аппарата удобрениями, а транспортирование удобрений по перекрещивающимся винтовым линиям сглаживает порционность высева, что позволяет повысить равномерность высева. ФОРМУЛА ИЗОБРЕТЕНИЯ Высевающее устройство, включающее корпус с бункером и размещенную в корпусе цилиндрическую высевающую катушку со штифтами, снабженную приводным валом, отличающееся тем, что штифты катушки выполнены в форме четырехгранных остроугольных пирамид и размещены на пересечениях правых и левых многозаходных винтовых линий на поверхности катушки.
