Комбинированная сеялка

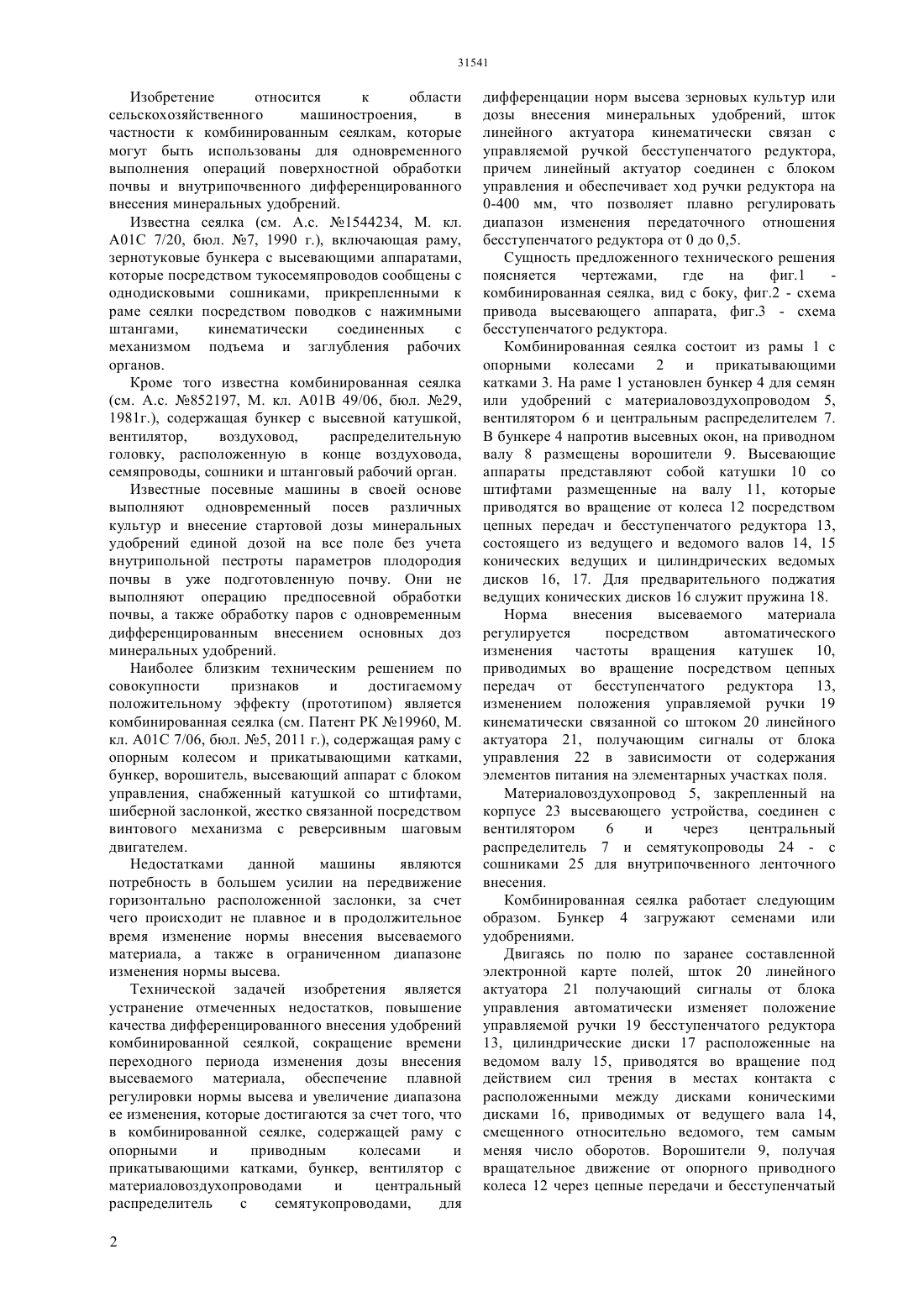

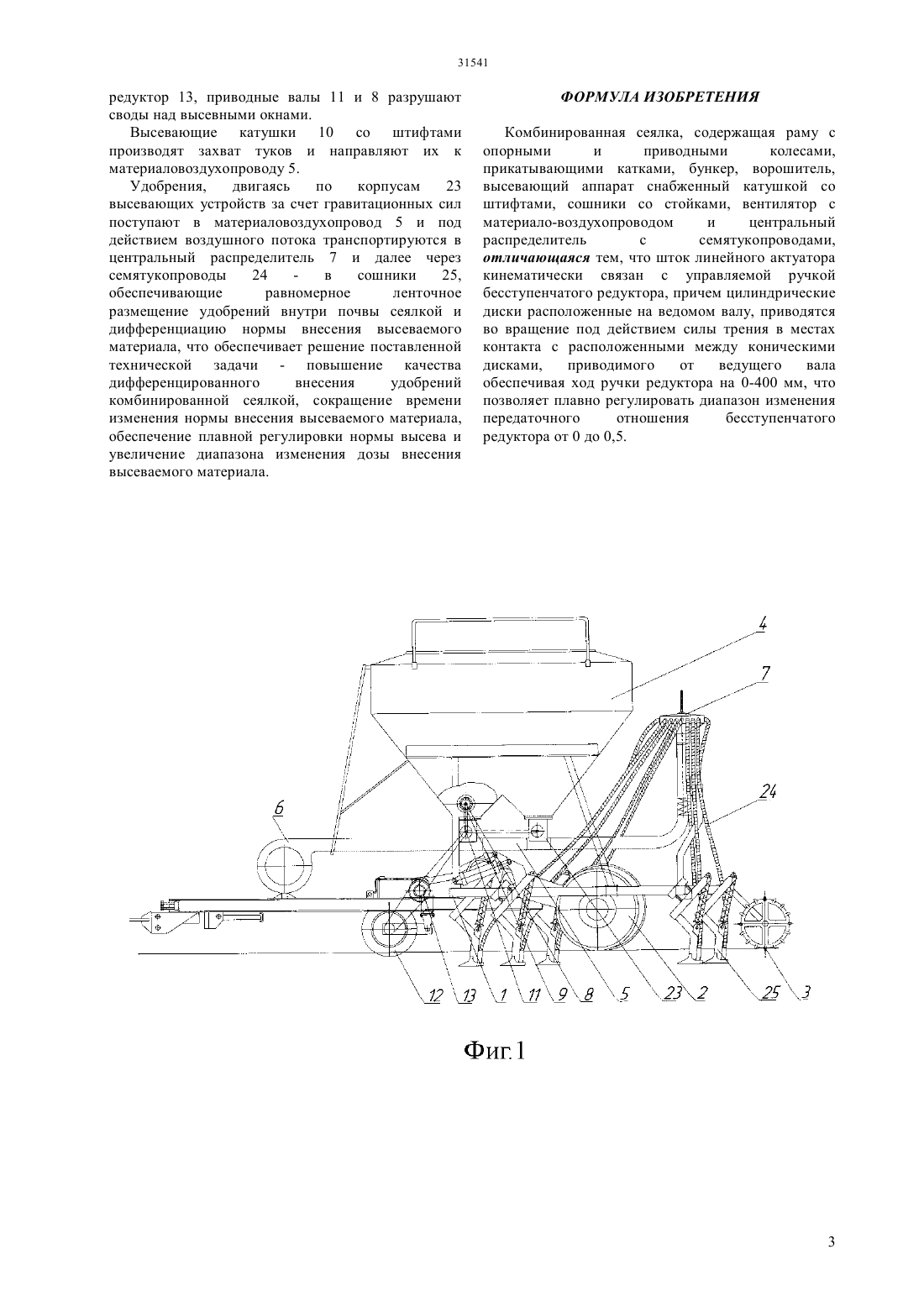

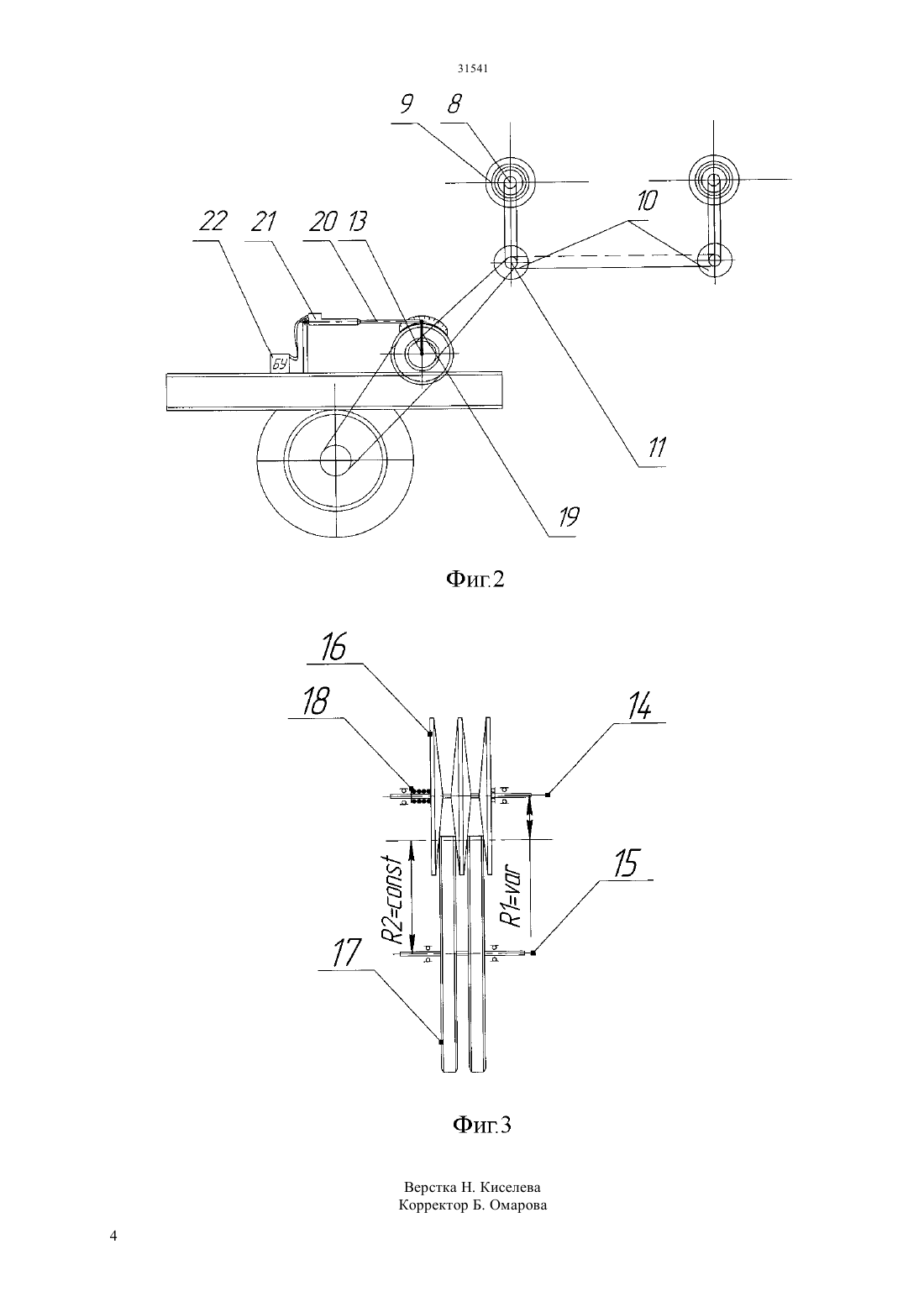

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является повышение качества дифференцированного внесения удобрений комбинированной сеялкой,сокращение времени переходного периода изменения дозы внесения высеваемого материала,обеспечение плавной регулировки нормы высева,увеличение диапазона изменения дозы внесения высеваемого материала. Это достигается за счет того, что норма внесения высеваемого материала регулируется посредством автоматического изменения частоты вращения катушек 10, приводимых во вращение посредством цепных передач от бесступенчатого редуктора 13,изменением положения управляемой ручки 19 кинематически связанной со штоком 20 линейного актуатора 21, получающим сигналы от блока управления 22 в зависимости от содержания элементов питания на элементарных участках поля.(72) Нукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичМуращенко Владимир ИвановичРоманюк Николай Николаевич Агейчик Валерий АлександровичЗолотухин Евгений Александрович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Известна сеялка (см. А.с. 1544234, М. кл. А 01 С 7/20, бюл. 7, 1990 г.), включающая раму,зернотуковые бункера с высевающими аппаратами,которые посредством тукосемяпроводов сообщены с однодисковыми сошниками, прикрепленными к раме сеялки посредством поводков с нажимными штангами,кинематически соединенных с механизмом подъема и заглубления рабочих органов. Кроме того известна комбинированная сеялка(см. А.с. 852197, М. кл. А 01 В 49/06, бюл. 29,1981 г.), содержащая бункер с высевной катушкой,вентилятор,воздуховод,распределительную головку, расположенную в конце воздуховода,семяпроводы, сошники и штанговый рабочий орган. Известные посевные машины в своей основе выполняют одновременный посев различных культур и внесение стартовой дозы минеральных удобрений единой дозой на все поле без учета внутрипольной пестроты параметров плодородия почвы в уже подготовленную почву. Они не выполняют операцию предпосевной обработки почвы, а также обработку паров с одновременным дифференцированным внесением основных доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является комбинированная сеялка (см. Патент РК 19960, М. кл. А 01 С 7/06, бюл. 5, 2011 г.), содержащая раму с опорным колесом и прикатывающими катками,бункер, ворошитель, высевающий аппарат с блоком управления, снабженный катушкой со штифтами,шиберной заслонкой, жестко связанной посредством винтового механизма с реверсивным шаговым двигателем. Недостатками данной машины являются потребность в большем усилии на передвижение горизонтально расположенной заслонки, за счет чего происходит не плавное и в продолжительное время изменение нормы внесения высеваемого материала, а также в ограниченном диапазоне изменения нормы высева. Технической задачей изобретения является устранение отмеченных недостатков, повышение качества дифференцированного внесения удобрений комбинированной сеялкой, сокращение времени переходного периода изменения дозы внесения высеваемого материала, обеспечение плавной регулировки нормы высева и увеличение диапазона ее изменения, которые достигаются за счет того, что в комбинированной сеялке, содержащей раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводами и центральный распределитель с семятукопроводами,для 2 дифференцации норм высева зерновых культур или дозы внесения минеральных удобрений, шток линейного актуатора кинематически связан с управляемой ручкой бесступенчатого редуктора,причем линейный актуатор соединен с блоком управления и обеспечивает ход ручки редуктора на 0-400 мм, что позволяет плавно регулировать диапазон изменения передаточного отношения бесступенчатого редуктора от 0 до 0,5. Сущность предложенного технического решения поясняется чертежами,где на фиг.1 комбинированная сеялка, вид с боку, фиг.2 - схема привода высевающего аппарата, фиг.3 - схема бесступенчатого редуктора. Комбинированная сеялка состоит из рамы 1 с опорными колесами 2 и прикатывающими катками 3. На раме 1 установлен бункер 4 для семян или удобрений с материаловоздухопроводом 5,вентилятором 6 и центральным распределителем 7. В бункере 4 напротив высевных окон, на приводном валу 8 размещены ворошители 9. Высевающие аппараты представляют собой катушки 10 со штифтами размещенные на валу 11, которые приводятся во вращение от колеса 12 посредством цепных передач и бесступенчатого редуктора 13,состоящего из ведущего и ведомого валов 14, 15 конических ведущих и цилиндрических ведомых дисков 16, 17. Для предварительного поджатия ведущих конических дисков 16 служит пружина 18. Норма внесения высеваемого материала регулируется посредством автоматического изменения частоты вращения катушек 10,приводимых во вращение посредством цепных передач от бесступенчатого редуктора 13,изменением положения управляемой ручки 19 кинематически связанной со штоком 20 линейного актуатора 21, получающим сигналы от блока управления 22 в зависимости от содержания элементов питания на элементарных участках поля. Материаловоздухопровод 5, закрепленный на корпусе 23 высевающего устройства, соединен с вентилятором 6 и через центральный распределитель 7 и семятукопроводы 24 - с сошниками 25 для внутрипочвенного ленточного внесения. Комбинированная сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Двигаясь по полю по заранее составленной электронной карте полей, шток 20 линейного актуатора 21 получающий сигналы от блока управления автоматически изменяет положение управляемой ручки 19 бесступенчатого редуктора 13, цилиндрические диски 17 расположенные на ведомом валу 15, приводятся во вращение под действием сил трения в местах контакта с расположенными между дисками коническими дисками 16, приводимых от ведущего вала 14,смещенного относительно ведомого, тем самым меняя число оборотов. Ворошители 9, получая вращательное движение от опорного приводного колеса 12 через цепные передачи и бесступенчатый редуктор 13, приводные валы 11 и 8 разрушают своды над высевными окнами. Высевающие катушки 10 со штифтами производят захват туков и направляют их к материаловоздухопроводу 5. Удобрения,двигаясь по корпусам 23 высевающих устройств за счет гравитационных сил поступают в материаловоздухопровод 5 и под действием воздушного потока транспортируются в центральный распределитель 7 и далее через семятукопроводы 24 в сошники 25,обеспечивающие равномерное ленточное размещение удобрений внутри почвы сеялкой и дифференциацию нормы внесения высеваемого материала, что обеспечивает решение поставленной технической задачи - повышение качества дифференцированного внесения удобрений комбинированной сеялкой, сокращение времени изменения нормы внесения высеваемого материала,обеспечение плавной регулировки нормы высева и увеличение диапазона изменения дозы внесения высеваемого материала. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированная сеялка, содержащая раму с опорными и приводными колесами,прикатывающими катками, бункер, ворошитель,высевающий аппарат снабженный катушкой со штифтами, сошники со стойками, вентилятор с материало-воздухопроводом и центральный распределитель с семятукопроводами,отличающаяся тем, что шток линейного актуатора кинематически связан с управляемой ручкой бесступенчатого редуктора, причем цилиндрические диски расположенные на ведомом валу, приводятся во вращение под действием силы трения в местах контакта с расположенными между коническими дисками,приводимого от ведущего вала обеспечивая ход ручки редуктора на 0-400 мм, что позволяет плавно регулировать диапазон изменения передаточного отношения бесступенчатого редуктора от 0 до 0,5.
