Комбинированная сеялка

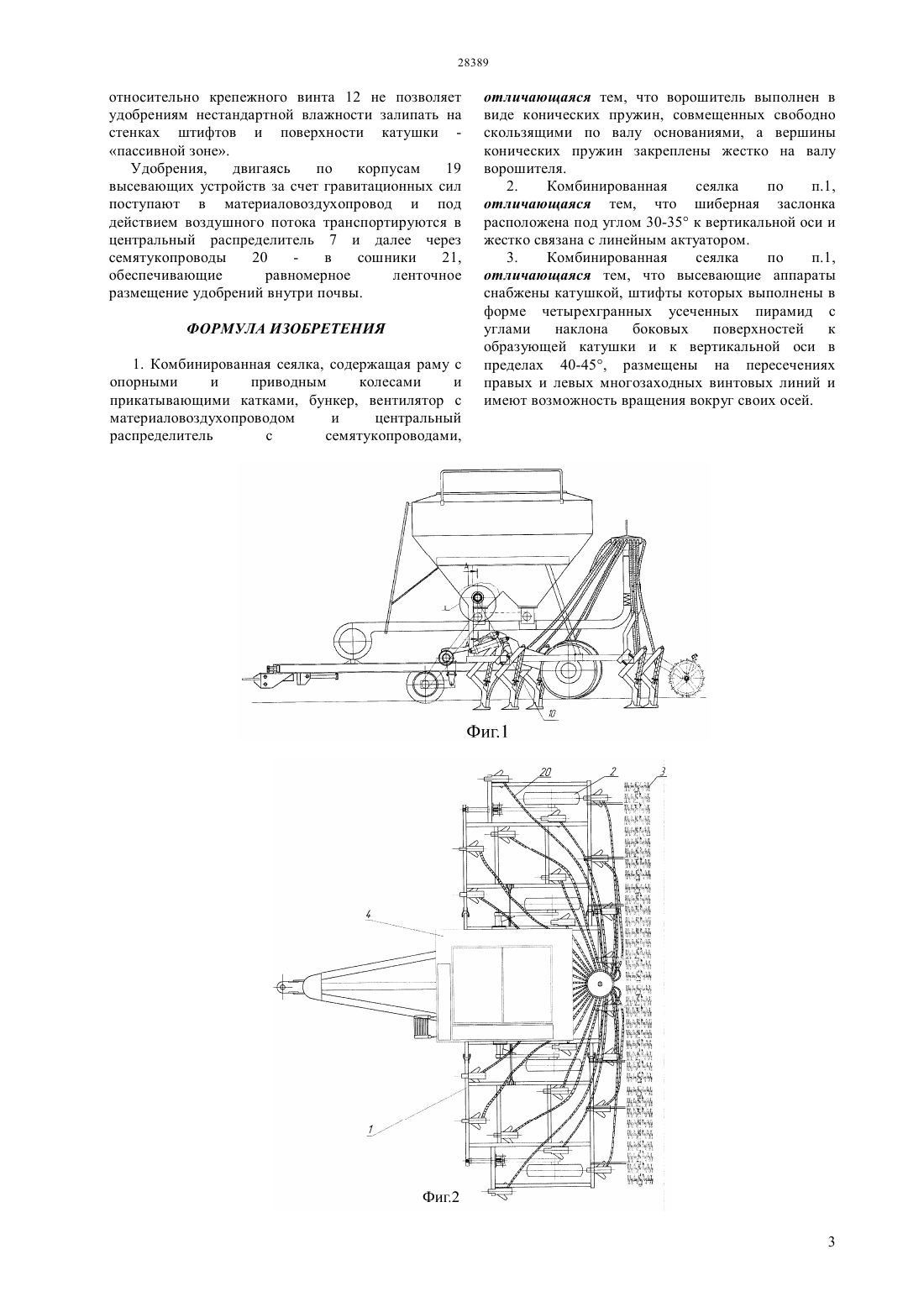

(51) 01 7/20 (2006.01) 01 7/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Технической задачей изобретения является повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которая достигается за счет того, что ворошитель 10 выполнен в виде конических пружин, совмещенных свободно скользящими по валу 9 основаниями, а вершины конических пружин закреплены жестко на валу 9 ворошителя 10,шиберная заслонка 16 расположена под углом 3035 к вертикальной оси и жестко связана с линейным актуатором 17, при этом высевающие аппараты снабжены катушкой 11, штифты 13 которых выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и имеют возможность вращения вокруг своих осей.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Нукешев Ерназар Саяхатович Аскаров Нуржан Куралович Тлеумбетов Калдыбек Мирамбекович Сыздыков Данияр Акшекеевич(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного дифференцированного внесения минеральных удобрений. Известна сеялка (см. А.с. 1544234, М. кл. А 01 7/20, бюл. 7, 1990 г.), включающая раму,зернотуковые бункера с высевающими аппаратами,которые посредством тукосемяпроводов сообщены с однодисковыми сошниками, прикрепленными к раме сеялки посредством поводков с нажимными штангами,кинематически соединенных с механизмом подъема и заглубления рабочих органов. Кроме того известна комбинированная сеялка(см. А.с. 852197, М. кл. А 01 В 49/06, бюл. 29,1981 г.), содержащая бункер с высевной катушкой,вентилятор,воздуховод,распределительную головку, расположенную в конце воздуховода,семяпроводы, сошники и штанговый рабочий орган. Известные посевные машины в своей основе выполняют одновременный посев различных культур и внесение доз минеральных удобрений в уже подготовленную почву. Они не выполняют операцию предпосевной обработки почвы, а также обработку паров с одновременным внесением необходимых доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является комбинированная сеялка (см. Патент РК 19960, М. кл. А 01 5/08, А 01 7/06, А 01 В 49/06, бюл. 5,2011 г.), содержащая раму с опорным колесом и прикатывающими катками, бункер, ворошитель,высевающий аппарат с блоком управления снабженный катушкой со штифтами, шиберной заслонкой,жестко связанной просредством винтового механизма с реверсивным шаговым двигателем. Недостатками данной машины являются неполное разрушение сводов над высевными окнами, частичное налипание влажных туков на стенки штифтов и основание катушки, потребность в большем усилии на передвижение горизонтально расположенной заслонки. Технической задачей изобретения является устранение отмеченных недостатков, повышение эффективности и надежности работы комбинированной сеялки в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений, которые достигаются за счет того, что в комбинированной сеялке, содержащей раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводами и центральный распределитель с семятукопроводами,для дифференцированного посева зерновых культур или внесения минеральных удобрений, ворошитель выполнен в виде конических пружин, совмещенных,свободно скользящими по валу основаниями, а 2 вершины конических пружин закреплены жестко на валу ворошителя, шиберная заслонка расположена под углом 30-35 к вертикальной оси и жестко связана с линейным актуатором, при этом высевающие аппараты снабжены катушкой, штифты которых выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и имеют возможность вращения вокруг своих осей. Сущность предложенного технического решения поясняется чертежами,где на фиг.1 комбинированная сеялка, вид с боку, фиг.2 комбинированная сеялка, вид сверху, фиг.3 - разрез бункера с ворошителями и высевающим аппаратом,вид А-А, фиг.4 - разрез штифта по Б-Б. Комбинированная сеялка состоит из рамы 1, с опорными колесами 2 и катков 3. На раме 1 установлен бункер 4 для семян или удобрений с материаловоздухопроводом 5, вентилятором 6 и центральным распределителем 7. В бункере 4 напротив высевного окна 8, на приводном валу 9 размещен коническо-винтовой ворошитель 10,имеющий возможность продольного сжатия и растяжения. Высевающие аппараты представляют собой вращающиеся на валу 14 катушки 11 с закрепленными на них винтом 12, с возможностью вращения вокруг своих осей штифтами 13 в виде усеченных пирамид и размещенные на приводном валу 14, которые приводятся от колеса 15 посредством цепных передач. Норма высева регулируется изменением площади рабочей поверхности катушки 11 посредством заслонки 16, расположенной под углом 30-35 к вертикальной оси и линейного актуатора 17, подсоединенного к блоку управления 18. Материаловоздухопровод 5, закрепленный на корпусе 19 высевающего устройства, соединен с вентилятором 6 и через центральный распределитель 7 и семятукопроводы 20 - с сошниками 21 для внутрипочвенного ленточного внесения. Комбинированная сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Коническо-винтовые ворошители 10,получая вращательное движение от опорного приводного колеса 15 через цепные передачи,приводные валы 14 и 9, работают на растяжение и сжатие. При этом комки, попадая в межвитковое пространство,разрушаются. Взаимодействие коническо-винтового ворошителя 10 и высеваемого материала способствует их взвешенному состоянию,препятствует сводообразованию и обеспечивает высевающие аппараты непрерывным потоком материала. Высевающие катушки 11 со штифтами 13 в виде усеченной пирамиды производят захват туков и направляют их к материало воздухопроводу 5. Расположение вращающихся штифтов 13 на пересечении левой иправой многозаходных винтовых линий и возможность их вращения относительно крепежного винта 12 не позволяет удобрениям нестандартной влажности залипать на стенках штифтов и поверхности катушки пассивной зоне. Удобрения,двигаясь по корпусам 19 высевающих устройств за счет гравитационных сил поступают в материаловоздухопровод и под действием воздушного потока транспортируются в центральный распределитель 7 и далее через семятукопроводы 20 в сошники 21,обеспечивающие равномерное ленточное размещение удобрений внутри почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинированная сеялка, содержащая раму с опорными и приводным колесами и прикатывающими катками, бункер, вентилятор с материаловоздухопроводом и центральный распределитель с семятукопроводами, отличающаяся тем, что ворошитель выполнен в виде конических пружин, совмещенных свободно скользящими по валу основаниями, а вершины конических пружин закреплены жестко на валу ворошителя. 2. Комбинированная сеялка по п.1,отличающаяся тем, что шиберная заслонка расположена под углом 30-35 к вертикальной оси и жестко связана с линейным актуатором. 3. Комбинированная сеялка по п.1,отличающаяся тем, что высевающие аппараты снабжены катушкой, штифты которых выполнены в форме четырехгранных усеченных пирамид с углами наклона боковых поверхностей к образующей катушки и к вертикальной оси в пределах 40-45, размещены на пересечениях правых и левых многозаходных винтовых линий и имеют возможность вращения вокруг своих осей.
