Комбинированная сеялка

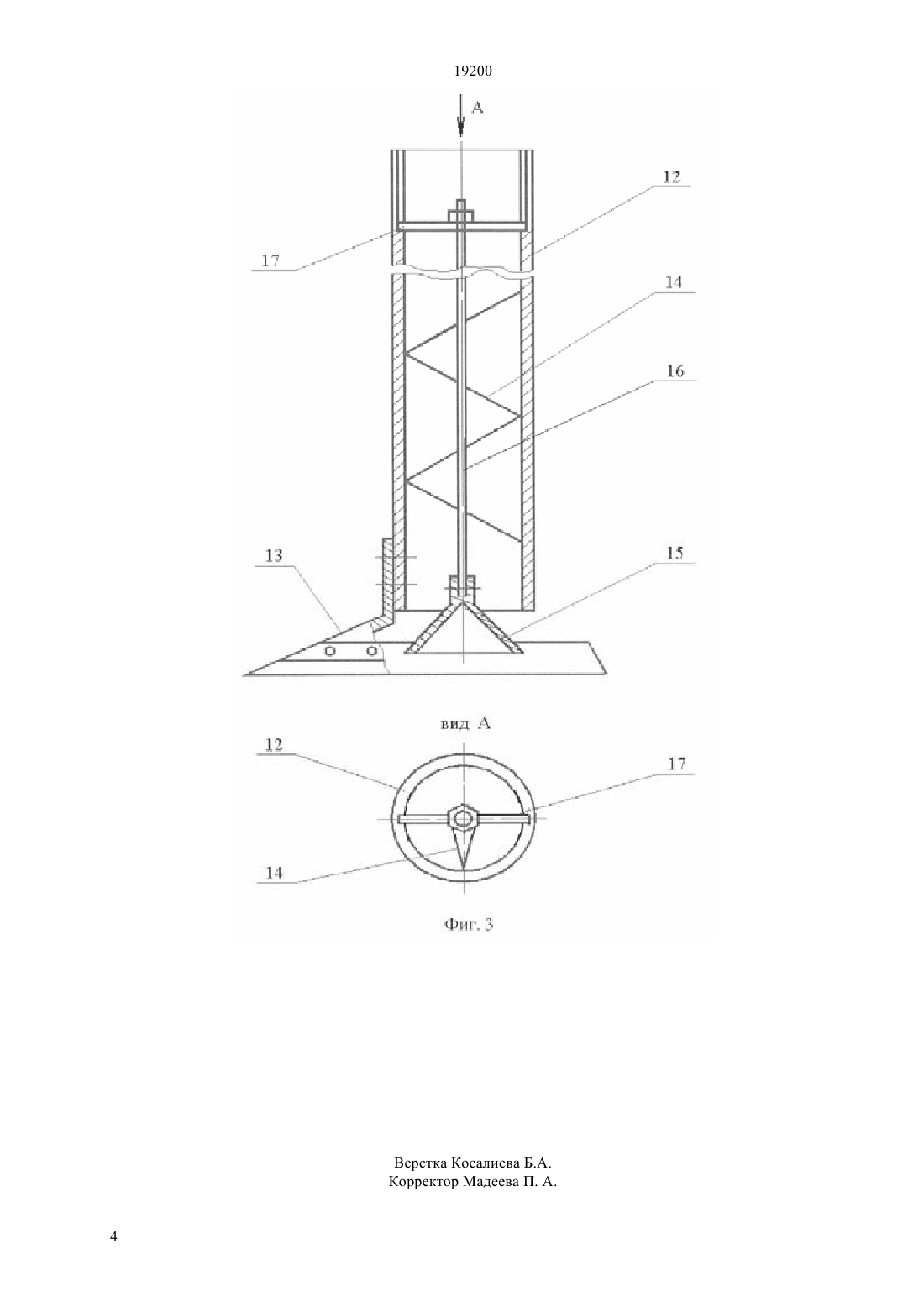

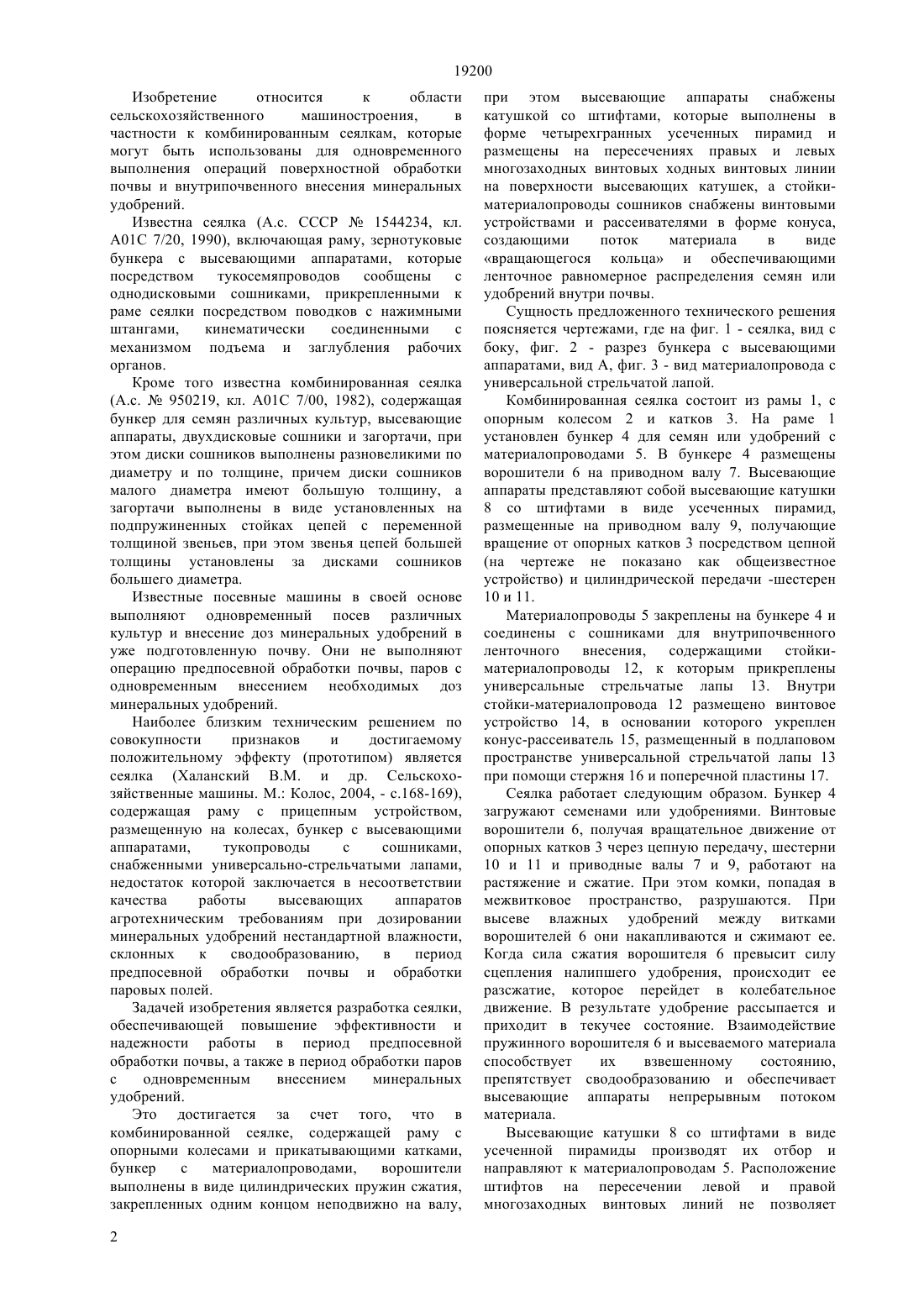

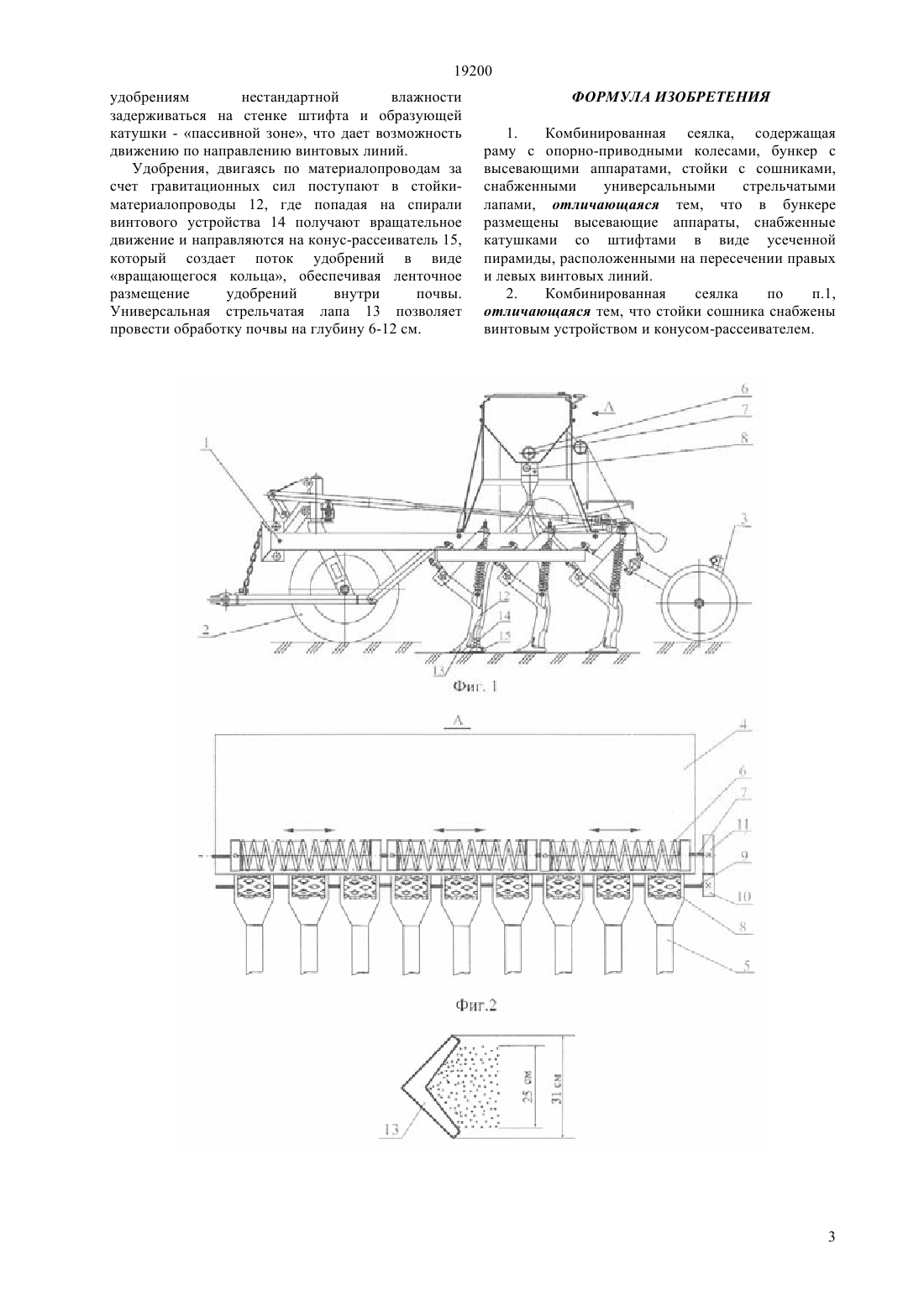

(51) 01 5/08 (2009.01) 01 7/06 (2009.01) 01 49/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ внутрипочвенного внесения минеральных удобрений. Техническим результатом изобретения является повышение эффективности и надежности работы сеялки. Это достигается за счет того, что бункер сеялки снабжен ворошителями в виде цилиндрических пружин сжатия, закрепленных одним концом неподвижно на валу, высевающие аппараты снабжены катушкой со штифтами, выполненными в форме четырехгранных усеченных пирамид и размещенных на пересечении правых и левых многозаходных винтовых линии, а стойкиматериалопроводы сошников снабжены винтовым устройством и конусом-рассеивателем, обеспечивающим равномерное ленточное размещение материала внутри почвы. Расположение штифтов в форме усеченной пирамиды не позволяет удобрениям задерживаться на стенке штифта и образующей катушки, что дает возможность их движению в параллельных винтовым линиям плоскостях.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Ахметов Ержан Советович Тлеумбетов Калдыбек Мирамбекович Сыздыков Данияр Акшекеевич(57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и 19200 Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным сеялкам, которые могут быть использованы для одновременного выполнения операций поверхностной обработки почвы и внутрипочвенного внесения минеральных удобрений. Известна сеялка (А.с. СССР 1544234, кл. А 01 С 7/20, 1990), включающая раму, зернотуковые бункера с высевающими аппаратами, которые посредством тукосемяпроводов сообщены с однодисковыми сошниками, прикрепленными к раме сеялки посредством поводков с нажимными штангами,кинематически соединенными с механизмом подъема и заглубления рабочих органов. Кроме того известна комбинированная сеялка(А.с.950219, кл. А 01 С 7/00, 1982), содержащая бункер для семян различных культур, высевающие аппараты, двухдисковые сошники и загортачи, при этом диски сошников выполнены разновеликими по диаметру и по толщине, причем диски сошников малого диаметра имеют большую толщину, а загортачи выполнены в виде установленных на подпружиненных стойках цепей с переменной толщиной звеньев, при этом звенья цепей большей толщины установлены за дисками сошников большего диаметра. Известные посевные машины в своей основе выполняют одновременный посев различных культур и внесение доз минеральных удобрений в уже подготовленную почву. Они не выполняют операцию предпосевной обработки почвы, паров с одновременным внесением необходимых доз минеральных удобрений. Наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является сеялка (Халанский В.М. и др. Сельскохозяйственные машины. М. Колос, 2004, - с.168-169),содержащая раму с прицепным устройством,размещенную на колесах, бункер с высевающими аппаратами,тукопроводы с сошниками,снабженными универсально-стрельчатыми лапами,недостаток которой заключается в несоответствии качества работы высевающих аппаратов агротехническим требованиям при дозировании минеральных удобрений нестандартной влажности,склонных к сводообразованию,в период предпосевной обработки почвы и обработки паровых полей. Задачей изобретения является разработка сеялки,обеспечивающей повышение эффективности и надежности работы в период предпосевной обработки почвы, а также в период обработки паров с одновременным внесением минеральных удобрений. Это достигается за счет того, что в комбинированной сеялке, содержащей раму с опорными колесами и прикатывающими катками,бункер с материалопроводами,ворошители выполнены в виде цилиндрических пружин сжатия,закрепленных одним концом неподвижно на валу,2 при этом высевающие аппараты снабжены катушкой со штифтами, которые выполнены в форме четырехгранных усеченных пирамид и размещены на пересечениях правых и левых многозаходных винтовых ходных винтовых линии на поверхности высевающих катушек, а стойкиматериалопроводы сошников снабжены винтовыми устройствами и рассеивателями в форме конуса,создающими поток материала в виде вращающегося кольца и обеспечивающими ленточное равномерное распределения семян или удобрений внутри почвы. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 - сеялка, вид с боку, фиг. 2 - разрез бункера с высевающими аппаратами, вид А, фиг. 3 - вид материалопровода с универсальной стрельчатой лапой. Комбинированная сеялка состоит из рамы 1, с опорным колесом 2 и катков 3. На раме 1 установлен бункер 4 для семян или удобрений с материалопроводами 5. В бункере 4 размещены ворошители 6 на приводном валу 7. Высевающие аппараты представляют собой высевающие катушки 8 со штифтами в виде усеченных пирамид,размещенные на приводном валу 9, получающие вращение от опорных катков 3 посредством цепной(на чертеже не показано как общеизвестное устройство) и цилиндрической передачи -шестерен 10 и 11. Материалопроводы 5 закреплены на бункере 4 и соединены с сошниками для внутрипочвенного ленточного внесения, содержащими стойкиматериалопроводы 12, к которым прикреплены универсальные стрельчатые лапы 13. Внутри стойки-материалопровода 12 размещено винтовое устройство 14, в основании которого укреплен конус-рассеиватель 15, размещенный в подлаповом пространстве универсальной стрельчатой лапы 13 при помощи стержня 16 и поперечной пластины 17. Сеялка работает следующим образом. Бункер 4 загружают семенами или удобрениями. Винтовые ворошители 6, получая вращательное движение от опорных катков 3 через цепную передачу, шестерни 10 и 11 и приводные валы 7 и 9, работают на растяжение и сжатие. При этом комки, попадая в межвитковое пространство, разрушаются. При высеве влажных удобрений между витками ворошителей 6 они накапливаются и сжимают ее. Когда сила сжатия ворошителя 6 превысит силу сцепления налипшего удобрения, происходит ее разсжатие, которое перейдет в колебательное движение. В результате удобрение рассыпается и приходит в текучее состояние. Взаимодействие пружинного ворошителя 6 и высеваемого материала способствует их взвешенному состоянию,препятствует сводообразованию и обеспечивает высевающие аппараты непрерывным потоком материала. Высевающие катушки 8 со штифтами в виде усеченной пирамиды производят их отбор и направляют к материалопроводам 5. Расположение штифтов на пересечении левой и правой многозаходных винтовых линий не позволяет 19200 удобрениям нестандартной влажности задерживаться на стенке штифта и образующей катушки - пассивной зоне, что дает возможность движению по направлению винтовых линий. Удобрения, двигаясь по материалопроводам за счет гравитационных сил поступают в стойкиматериалопроводы 12, где попадая на спирали винтового устройства 14 получают вращательное движение и направляются на конус-рассеиватель 15,который создает поток удобрений в виде вращающегося кольца, обеспечивая ленточное размещение удобрений внутри почвы. Универсальная стрельчатая лапа 13 позволяет провести обработку почвы на глубину 6-12 см. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинированная сеялка, содержащая раму с опорно-приводными колесами, бункер с высевающими аппаратами, стойки с сошниками,снабженными универсальными стрельчатыми лапами, отличающаяся тем, что в бункере размещены высевающие аппараты, снабженные катушками со штифтами в виде усеченной пирамиды, расположенными на пересечении правых и левых винтовых линий. 2. Комбинированная сеялка по п.1,отличающаяся тем, что стойки сошника снабжены винтовым устройством и конусом-рассеивателем.
