Комбинированная сеялка

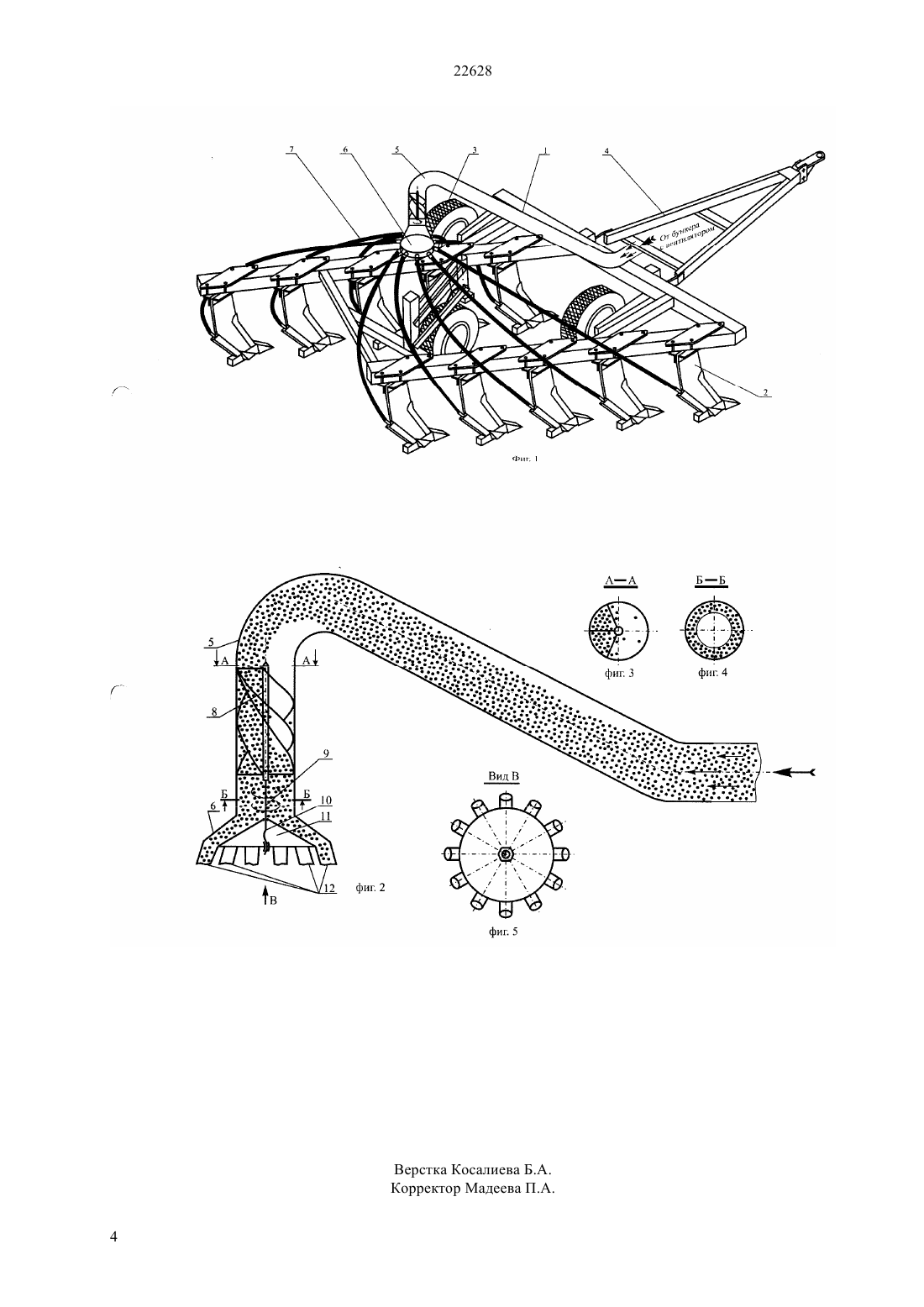

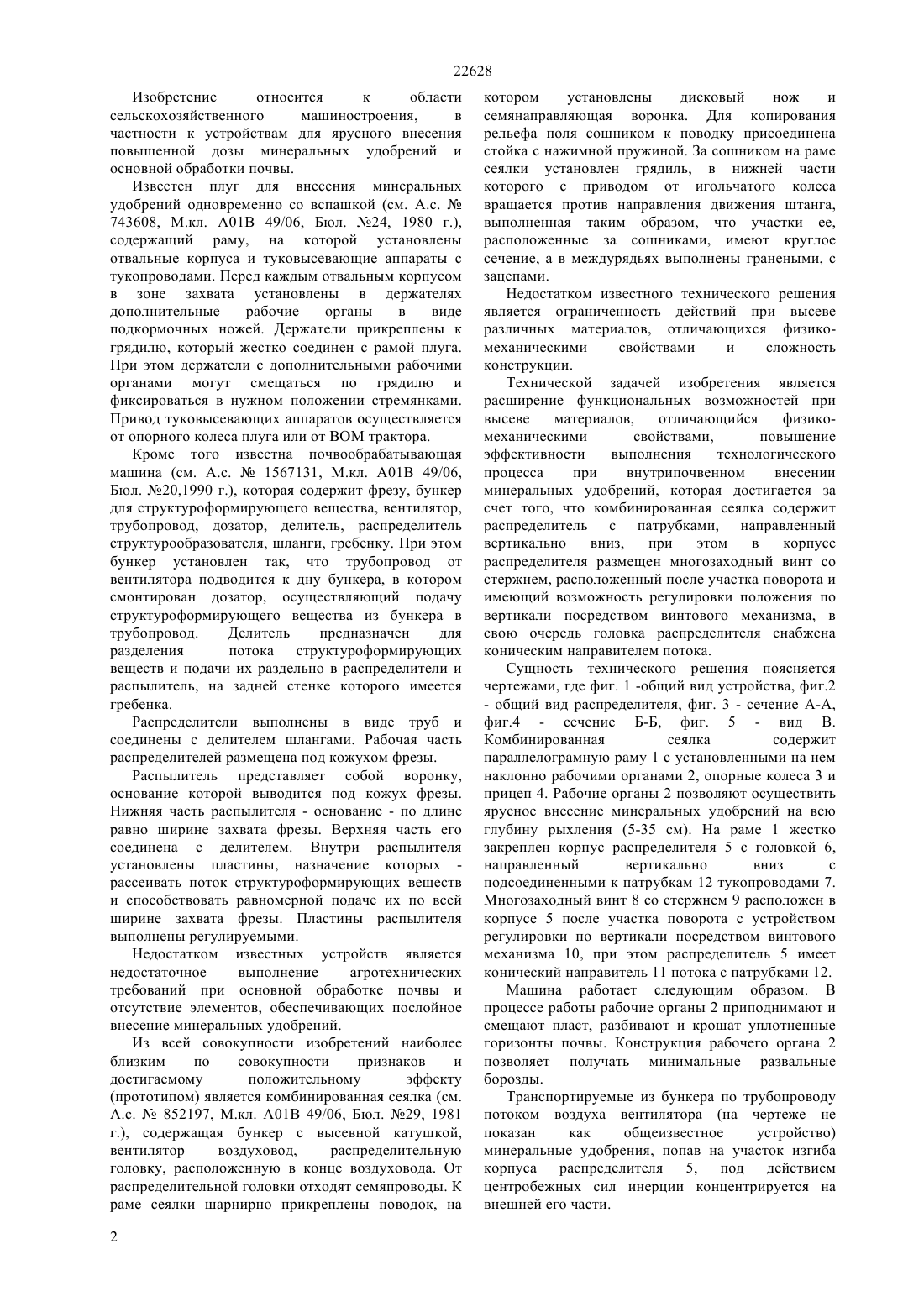

(51) 01 49/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ расширение функциональных возможностей при высеве материалов,отличающийся физикомеханическими свойствами,повышение эффективности выполнения технологического процесса при внутрипочвенном внесении минеральных удобрений, которая достигается за счет того, что комбинированная сеялка содержит распределитель 5 с патрубками 12, направленный вертикально вниз,при этом в корпусе распределителя 5 размещен многозаходный винт 8 со стержнем 9, расположенный после участка поворота и имеющий возможность регулировки его положения по вертикали посредством винтового механизма 10, в свою очередь головка 6 распределителя 5 снабжена коническим направителем потока 11.(72) Нукешев Саяхат Оразович Есхожин Джадыгер Зарлыкович Муращенко Владимир Иванович Кусаинов Руслан Комекович Тойгамбаев Серик Кокибаевич Тлеумбетов Калдыбек Мирамбекович Оразбеков Нурдаулет Балтабаевич Сыздыков Данияр Акшекеевич(56) Авторское свидетельство СССР 852197,А 01 В 49/06, 1981(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам для ярусного внесения повышенной дозы минеральных удобрений и основной обработки почвы. Технической задачей изобретения является 22628 Изобретение относится к области сельскохозяйственного машиностроения,в частности к устройствам для ярусного внесения повышенной дозы минеральных удобрений и основной обработки почвы. Известен плуг для внесения минеральных удобрений одновременно со вспашкой (см. А.с.743608, М.кл. А 01 В 49/06, Бюл. 24, 1980 г.),содержащий раму, на которой установлены отвальные корпуса и туковысевающие аппараты с тукопроводами. Перед каждым отвальным корпусом в зоне захвата установлены в держателях дополнительные рабочие органы в виде подкормочных ножей. Держатели прикреплены к грядилю, который жестко соединен с рамой плуга. При этом держатели с дополнительными рабочими органами могут смещаться по грядилю и фиксироваться в нужном положении стремянками. Привод туковысевающих аппаратов осуществляется от опорного колеса плуга или от ВОМ трактора. Кроме того известна почвообрабатывающая машина (см. А.с.1567131, М.кл. А 01 В 49/06,Бюл. 20,1990 г.), которая содержит фрезу, бункер для структуроформирующего вещества, вентилятор,трубопровод, дозатор, делитель, распределитель структурообразователя, шланги, гребенку. При этом бункер установлен так, что трубопровод от вентилятора подводится к дну бункера, в котором смонтирован дозатор, осуществляющий подачу структуроформирующего вещества из бункера в трубопровод. Делитель предназначен для разделения потока структуроформирующих веществ и подачи их раздельно в распределители и распылитель, на задней стенке которого имеется гребенка. Распределители выполнены в виде труб и соединены с делителем шлангами. Рабочая часть распределителей размещена под кожухом фрезы. Распылитель представляет собой воронку,основание которой выводится под кожух фрезы. Нижняя часть распылителя - основание - по длине равно ширине захвата фрезы. Верхняя часть его соединена с делителем. Внутри распылителя установлены пластины, назначение которых рассеивать поток структуроформирующих веществ и способствовать равномерной подаче их по всей ширине захвата фрезы. Пластины распылителя выполнены регулируемыми. Недостатком известных устройств является недостаточное выполнение агротехнических требований при основной обработке почвы и отсутствие элементов, обеспечивающих послойное внесение минеральных удобрений. Из всей совокупности изобретений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является комбинированная сеялка (см. А.с.852197, М.кл. А 01 В 49/06, Бюл. 29, 1981 г.), содержащая бункер с высевной катушкой,вентилятор воздуховод,распределительную головку, расположенную в конце воздуховода. От распределительной головки отходят семяпроводы. К раме сеялки шарнирно прикреплены поводок, на 2 котором установлены дисковый нож и семянаправляющая воронка. Для копирования рельефа поля сошником к поводку присоединена стойка с нажимной пружиной. За сошником на раме сеялки установлен грядиль, в нижней части которого с приводом от игольчатого колеса вращается против направления движения штанга,выполненная таким образом, что участки ее,расположенные за сошниками, имеют круглое сечение, а в междурядьях выполнены гранеными, с зацепами. Недостатком известного технического решения является ограниченность действий при высеве различных материалов, отличающихся физикомеханическими свойствами и сложность конструкции. Технической задачей изобретения является расширение функциональных возможностей при высеве материалов,отличающийся физикомеханическими свойствами,повышение эффективности выполнения технологического процесса при внутрипочвенном внесении минеральных удобрений, которая достигается за счет того, что комбинированная сеялка содержит распределитель с патрубками, направленный вертикально вниз,при этом в корпусе распределителя размещен многозаходный винт со стержнем, расположенный после участка поворота и имеющий возможность регулировки положения по вертикали посредством винтового механизма, в свою очередь головка распределителя снабжена коническим направителем потока. Сущность технического решения поясняется чертежами, где фиг. 1 -общий вид устройства, фиг.2- общий вид распределителя, фиг. 3 - сечение А-А,фиг.4 - сечение Б-Б, фиг. 5 - вид В. Комбинированная сеялка содержит параллелограмную раму 1 с установленными на нем наклонно рабочими органами 2, опорные колеса 3 и прицеп 4. Рабочие органы 2 позволяют осуществить ярусное внесение минеральных удобрений на всю глубину рыхления (5-35 см). На раме 1 жестко закреплен корпус распределителя 5 с головкой 6,направленный вертикально вниз с подсоединенными к патрубкам 12 тукопроводами 7. Многозаходный винт 8 со стержнем 9 расположен в корпусе 5 после участка поворота с устройством регулировки по вертикали посредством винтового механизма 10, при этом распределитель 5 имеет конический направитель 11 потока с патрубками 12. Машина работает следующим образом. В процессе работы рабочие органы 2 приподнимают и смещают пласт, разбивают и крошат уплотненные горизонты почвы. Конструкция рабочего органа 2 позволяет получать минимальные развальные борозды. Транспортируемые из бункера по трубопроводу потоком воздуха вентилятора (на чертеже не показан как общеизвестное устройство) минеральные удобрения, попав на участок изгиба корпуса распределителя 5, под действием центробежных сил инерции концентрируется на внешней его части. 22628 Этим достигается стабилизация закона распределения сыпучего материала в поперечном сечении распределителя 5, поступающего в устройство из бункера с дозатором. Имея стабильно концентрированный слой в поперечном сечении корпуса распределителя 5, минеральные удобрения механически разделяются многозаходным винтом 8 на одинаковые части и получают вращательное движение. Затем, создавая поток в виде вращающегося кольца попадает на конический направитель 11, расположенный на головке 6 распределителя 5, что способствует равномерному распределению его по выходным патрубкам 12. Возможность регулировки положения многозаходного винта 8 со стержнем 9 винтовым механизмом 10 по вертикали дает возможность достичь наименьшего значения неравномерности распределения материала по высевным патрубкам 12 головки 6 распределителя 5. Направление распределителя вертикально вниз позволяет использовать силы гравитации и уменьшить энергозатраты на пневмотранспортирование,что позволит качественно выполнить агротехнические требования при внесении различных материалов, отличающихся физико-механическими свойствами. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированная сеялка, содержащая раму с колесами и установленными на ней почвообрабатывающими рабочими органами,распределитель высеваемых материалов,отличающаяся тем, что корпус распределителя с патрубками направлен вертикально вниз, а многозаходный винт со стержнем расположен после участка поворота, при этом головка распределителя снабжена коническим направителем и винтовым механизмом регулирования положения винта по вертикали.
